[1]Сумка первой помощи арктическая (далее - СПП-А) предназначена для укладки и транспортировки термолабильных лекарственных препаратов и медицинских средств в условиях экстремально низких температур и найдет эффективное применение в службах экстремальной и военной медицины в условиях Арктического региона.
[2]Качественное состояние большинства лекарственных средств и медицинских изделий при их нахождении на открытом воздухе может ухудшиться под воздействием низкой температуры, высокой влажности, а также яркого освещения. Некоторые лекарственные препараты разлагаются при низких температурах, которые ускоряют выведение кристаллов вещества из растворов, разрушают коллоидные и эмульсионные системы, иногда способствуют полимеризации и протеканию других химических процессов. В результате замораживания и последующего оттаивания необратимо изменяют свои физико-химические свойства различные препараты в жидкой лекарственной форме. Особую опасность воздействие низких температур представляет для препаратов, при замораживании и оттаивании которых нарушается герметичность потребительской тары.
[3]Известно устройство, принятое на снабжение приказом Министерства Обороны РФ №744 от 21 мая 2011 г. - «Сумка первой помощи (СПП)», регистрационное удостоверение № РЗН 2013/1210.
[4]Устройство содержит корпус, представляющий из себя рюкзак в форме параллелепипеда из двух частей - крышки и основания. Внутри корпуса размещены боксы в форме параллелепипеда. Боксы выполнены из мягких текстильных материалов имеют текстильные застежки типа "Velcro" для закрепления боксов на монтажной панели корпуса сумки с возможностью поворота вдоль линии крепления на 90°. На наружной стороне тканевого чехла корпуса имеются карманы для размещения термохимических грелок, также на внешнем чехле предусмотрены лямки для переноски в положении за спиной, преобразующих сумку в рюкзак.
[5]Устройство невозможно использовать при экстремально низких температурах Арктического региона, так как устройство имеет большое количество «мостиков холода», а именно, не укрытая застежка «молния», отсутствие слоя теплоизоляционного материала, использование тканей и фурнитуры не устойчивой к экстремально низким температурам.
[6]Наиболее близким техническим решением к предлагаемой полезной модели и выбранным в качестве прототипа является устройство по патенту РФ №196998 «Терморюкзак» (опубл. 24.03.2020 Бюл. №9).
[7]Терморюкзак содержит корпус с присоединенной к ней крышкой и лямки. Корпус и крышка выполнены из внешнего слоя, внутреннего слоя и утеплителя. Каждый слой корпуса и крышки терморюкзака выполнен корытообразным и все они соединяются между собой только в верхних своих частях, а внешний и внутренний слои выполнены из армированной ткани с двухсторонним ПВХ покрытием. Крышка обеспечивает закрытое герметичное внутреннее пространство терморюкзака при помощи влагозащитной застежки-молнии.
[8]Известное устройство не может применяться в условиях экстремально низких температур Арктического региона на протяжении длительного времени так как, накладка застежки-молнии обеспечивает только влагозащищенность и является при этом значимым мостиком холода при температурах до -50°С, что приведет к остыванию и последующему замерзанию содержимого через короткий промежуток времени. Внешний слой из армированной ткани с двухсторонним ПВХ покрытием устойчивый к температурам до -50°С имеет плотность 900 г/м2, что приводит к значительному увеличению массы чехла изделия и уменьшает мобильность использования изделия в экстремально низких температурах (до -50°С).
[9]Задачей предлагаемого технического решения является улучшение основных эксплуатационных характеристик и показателей «Сумки первой помощи арктической (СПП-А)», таких как время сохранения остаточного тепла во внутреннем пространстве СПП-А, за счет использования теплоизоляционного материала с наименьшим коэффициентом теплопроводности (λ), а также повышения мобильности эксплуатации за счет использования ткани с полиуретановым покрытием требуемой износостойкости и наименьшей плотностью.
[10]Для решения поставленной задачи предложено устройство - СПП-А, содержащее корпус, представляющий из себя рюкзак в форме параллелепипеда из двух частей - крышки и основания, лямки для крепления на спине пользователя. Корпус выполнен из внешнего слоя, жестких вставок из полимерного материала, утеплителя и внутреннего слоя, при этом каждый слой корпуса рюкзака выполнен корытообразным и все они соединяются между собой, а внешний слои выполнены из ткани с полиуретановым покрытием, застежка молния с утепленной накладкой обеспечивает закрытое внутреннее пространство сумки. Внутри корпуса размещены вкладыш с теплоизоляционным материалом и боксы из текстильных материалов в форме параллелепипеда. Боксы выполнены из ткани с полиуретановым покрытием, внутренний слой ткани покрыт теплоизоляционным материалом и закрыт подкладочной тканью. На чехле боксов имеются текстильные застежки типа "Velcro" для закрепления боксов на монтажной панели чехла с возможностью поворота вдоль линии крепления на 90°. На внешней стороне вкладыша с теплоизоляционным материалом имеются текстильные застежки типа "Velcro", для крепления вкладыша внутри корпуса сумки. На наружной стороне тканевого чехла корпуса имеются карманы для размещения термохимических грелок, также на внешнем чехле предусмотрены крепления лямок, преобразующих сумку в рюкзак. На основании корпуса и на лицевой стенке чехла корпуса имеются узлы крепления в виде быстроразъемных пряжек типа «Фастекс» и система типа M.O.L.L.E для крепления дополнительных изделий, в зависимости от поставленной задачи.
[11]В отличие от прототипа корпус СПП-А выполнен из двух элементов -крышки и основания, на внешних поверхностях которых смонтирован наружный чехол на основе - холлофайбера, внутренний слой с текстильными застежками типа Velcro и мобильные боксы, корпус которых которых также изготовлен на основе - холлофайбера, что позволяет использовать данные боксы независимо от сумки в условиях экстремально низких температур.
[12]Кроме того, внешний слой корпуса выполнен из ткани с полиуретановым покрытием «Кордон-500» КМФ.
[13]Сущность предлагаемой полезной модели заключается в том, что конструкция сумки СПП-А позволяет сохранять остаточное тепло внутреннего пространства и положительную температуру термолабильных лекарственных препаратов до 70 минут в условиях экстремально низких температур (минус 50°С) Арктического региона, что подтверждено стендовыми испытаниями. На фиг. 5 приведена таблица зависимости температуры внутреннего пространства СПП-А от времени и график зависимости температуры охлаждения внутреннего объема СПП-А от времени (фиг. 6). При этом имеется возможность увеличения полезного объема сумки за счет использования навесных боковых карманов, располагающихся на боковых (штатное положение) или задней сторонах чехла сумки. А также использованием дополнительного оборудования, которое закрепляется снаружи на переднюю стенку сумки с помощью системы M.O.L.L.E.
[14]Большое значение для решения поставленной задачи имеет применение в данной разработке новых передовых теплоизоляционных материалов и тканей.
[15]Применение теплоизоляционных материалов на основе холлофайбера во внутреннем объеме боксов, которые устанавливаются на утепленной монтажной панели корпуса позволяет значительно увеличить время сохранения остаточного тепла, так как утеплитель на основе холлофайбера имеет самый низкий коэффициент теплопроводности среди гигроскопичный материалов λ=0,031 Вт/мК.
[16]Применение мобильных боксов с индивидуальной теплоизоляционной системой и закрепление их на монтажной утепленной панели корпуса сумки СПП-А помогает достичь эффекта многослойной утепленной оболочки, благодаря которой достигается равномерное рассеивание тепла по внутренним объемам боксов, а также сохранение остаточного тепла при нахождении в условиях экстремально низкой температуры.
[17]Применение ткани «Кордон-500» КМФ в расцветке соответствующей ткани одежды, используемой в полярных подразделениях с полиуретановым покрытием, позволяет улучшить износоустойчивость, а также ветрозащитные и водоотталкивающие свойства наружного чехла СПП-А. Полотняное плетение полиамидных нитей данной ткани придает ей прочность и эластичность, не позволяет расходиться возможным порезам на ткани. Водоотталкивающие свойства обеспечиваются за счет покрытия полиуретаном, который наноситься на ткань горячим способом при производстве. Эта ткань является стойкой к воздействию агрессивных жидкостей (бензина, дизельного топлива, авиационного керосина, масел, содержащих кислоты до 90%), стирке и химической чистке (кальцинированная сода, стиральный порошок, хозяйственное мыло). Также ткань «Кордон-500» КМФ устойчива к солнечной реакции.
[18]В качестве утеплителя для наружного чехла СПП-А выбран теплоизоляционный материал «Изософт 304», так как волокна этого материала скреплены полимерными сшивками, плотность полотна составляет 250 г/м2, что обеспечивает лучшую защиту от воздействия отрицательных температур при сохранении допустимого уровня гигроскопичности.
[19]Сущность предлагаемой полезной модели поясняется чертежами, где

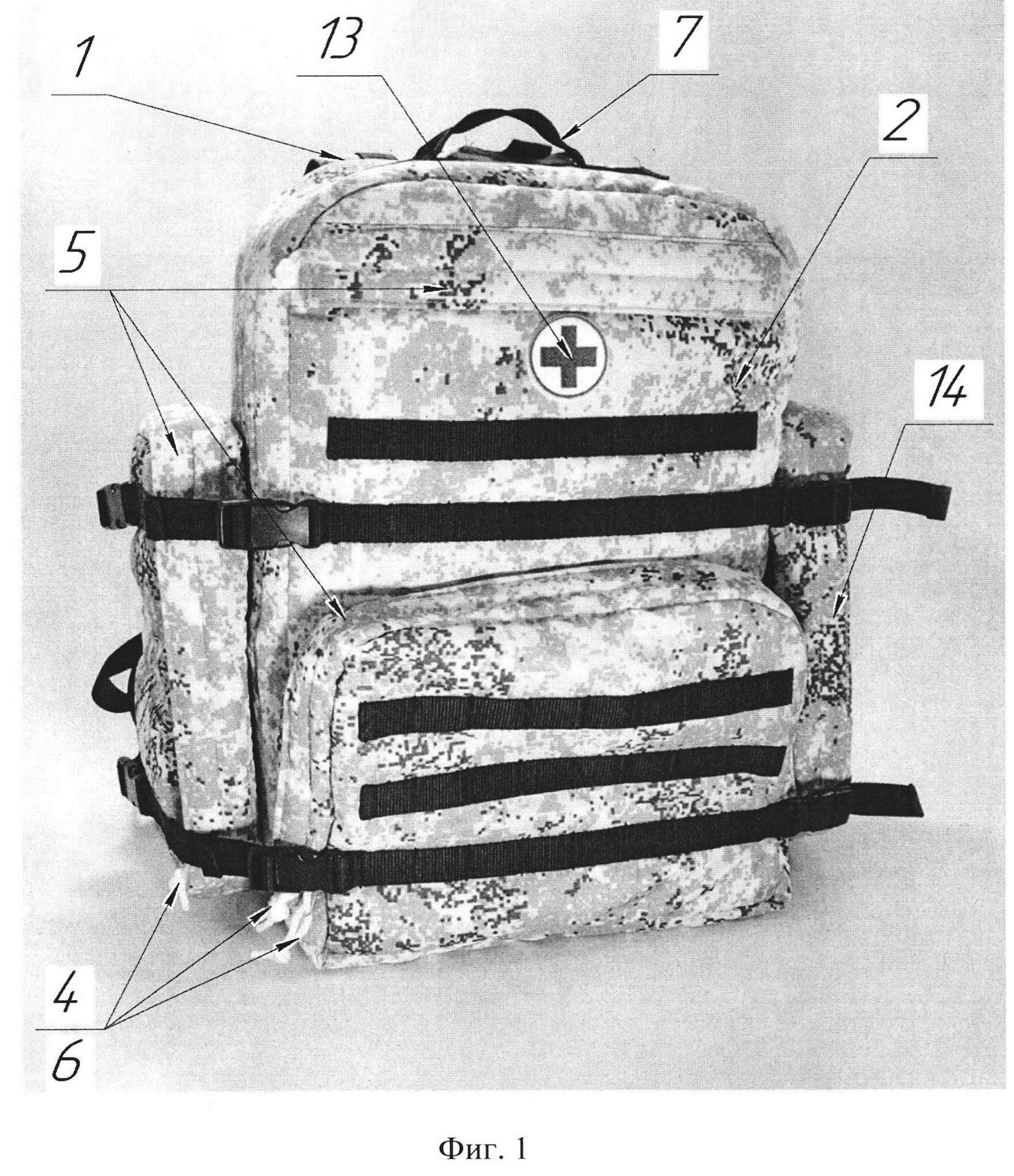

[20]на фиг.1 - схема расположения основных элементов СПП-А (вид спереди);
[21]на фиг.2 - схема расположения основных элементов СПП-А (вид сзади),
[22]на фиг.3 - схема расположения основных элементов СПП-А (вид открытый);
[23]на фиг.4 - схема оболочки чехла СПП-А и внутреннего бокса;
[24]на фиг.5 - таблица зависимости температуры внутреннего пространства СПП-А от времени при нахождении изделия в условиях экстремально низкой температуры минус 50°С,
[25]на фиг.6 - график зависимости температуры охлаждения внутреннего объема СПП-А от времени,
[26]СПП-А (фиг. 1, фиг. 2, фиг. 3) содержит: корпус 1 выполненный из двух элементов крышки 2 и основания 3. Для увеличения полезного объема сумки на боковых стенках основания корпуса могут быть закреплены навесные карманы 14. Все застежки-молнии 4 корпуса 1, навесных карманов 2, имеют утепленные накладки 5 и захваты-шнуры 6. Основание 3 имеет ручку 7 для переноски в положении сбоку и лямки 8 в положении за спиной. Задняя спинка корпуса 1 имеет демпфирующие подушки 9. На дне основания 3 размещены боксы 10, которые закреплены на основании с помощью текстильных застежек типа Velcro. На боковых стенках основания 3 размещен вкладыш с теплоизоляционным материалом 11, который закреплен с помощью текстильных застежек типа Velcro. На дне крышки 2 размещен органайзер 12, который закреплен на крышке с помощью текстильных застежек типа Velcro. На лицевой стенке корпуса 1 размещена съемная эмблема «Красный крест» 13. Чехлы корпуса 1, бокса 10, вкладыша 11, (фиг. 4) представляют собой трехслойную конструкцию, состоящую из внутреннего слоя 15, утеплителя корпуса 16, внешнего слоя корпуса 17.
[27]Таким образом, благодаря конструктивным особенностям чехла корпуса СПП-А и чехлов внутренних боксов, применению передовых теплоизоляционных материалов и тканей в качестве утеплителей, а также конструктивным особенностям - наличие утепленного вкладыша внутри объема сумки, утепленных накладок и шнуров-захватов на застежках-молниях, улучшены основные эксплуатационных характеристики и показатели сумки первой помощи арктической (СПП-А).
