[1]Полезная модель относится к области теплоэнергетики и может быть использована в децентрализованных и автономных системах отопления и горячего водоснабжения индивидуальных домов и зданий с малой этажностью в районах с умеренным и холодным климатом, располагаемых снаружи отапливаемого помещения на стене здания.
[2]Известны настенные газовые котлы фирм Ariston, Baxi, Beretta, Daewoo, Junkers, используемые для отопления индивидуальных домов, состоящие из газовой горелки, газовой арматуры и теплообменника. В корпусе настенного газового котла находится насос для обеспечения циркуляции воды в системе, предохранительный клапан и мембранный расширительный бак, элементы управления, самодиагностики и защиты. (http://teplograd.by/otoplenie-i-gazosnabzhenie/kotlyi-dlya-avtonomnogo-otopleniya-vidyi-i-opisaniya). Указанные котлы работают при температуре +5°C и выше и требуют отдельного помещения для установки, обязательного наличия дымохода, системы вентиляции и обязательного согласования с разрешительными органами, что требует значительных материальных и временных затрат.
[3]Известна котельная установка наружного размещения, содержащая теплоизолированный корпус с дверью, внутри которого размещены: газовый котел с горелкой и закрытой камерой сгорания; коаксиальный дымоход; собственная система вентиляции и отопления. Корпус имеет проемы для забора наружного воздуха, оборудованные жалюзи с приводами. Котел в верхней части снабжен теплоотдающими ребрами для подогрева воздуха и датчиком температуры воздуха, предназначенным для управления приводами жалюзи (патент РФ № 2349844 на изобретение «Котельная установка наружного размещения», МПК F24H1/28, опубл. 02.07.2007 г.). Котельная не требует отдельного помещения и может быть установлена на открытой площадке возле отапливаемого объекта. Однако для функционирования известной котельной требуется дополнительное оборудование - система подпитки теплоносителя, циркуляционный насос и др. Монтаж известной котельной характеризуется высокой трудоемкостью, а введение в эксплуатацию требует согласования с разрешительными органами.
[4]Известна наиболее близкая по совокупности существенных признаков и выбранная в качестве прототипа котельная установка наружного размещения, выполненная в виде единого модульного блока и содержащая влагозащищенный теплоизолированный корпус с дверью, внутри которого размещены: газовый котел с горелкой и закрытой камерой сгорания, коаксиальный дымоход, собственная система вентиляции, узел редуцирования давления газа с узлом учета расхода; система подпитки теплоносителя; автоматическая система управления; система электропитания с электрощитом; технологические отверстия для входа и выхода сетей. Котельная установка снабжена системой смс-оповещения по GSM каналу с возможностью дистанционного управления (патент РФ № 142888 на полезную модель «КОТЕЛЬНАЯ УСТАНОВКА НАРУЖНОГО РАЗМЕЩЕНИЯ», опубликовано 10.07.2014, МПК F24H 1/00). Котельная установка характеризуется простотой в эксплуатации; надежностью и длительным сроком службы, ее подключение не требует трудоемкой процедуры монтажа и длительной процедуры разрешительного согласования. Вместе с тем, котельная установка характеризуется громоздкостью и высокими трудо- и материальными затратами в связи необходимостью устройства фундамента. Кроме того, установка характеризуется высокой мощностью, которая не требуется для индивидуальных жилых домов и малоэтажных зданий.
[5]Задачей, на решение которой направлено заявляемое техническое решение, является создание недорогого, эффективного и надежного оборудования для перевода индивидуальных жилых домов и малоэтажных зданий на газовое отопление и приготовление горячего водоснабжения (ГВС) в рамках реализации программы догазификации.
[6]Технический результат, достигаемый в результате решения поставленной задачи, заключается в упрощении монтажа вследствие снижения массогабаритных показателей котельной установки наружного размещения.
[7]Указанный технический результат достигается тем, что котельная установка наружного размещения выполнена в виде единого модульного блока и содержит влагозащищенный теплоизолированный корпус с дверью, внутри которого размещены: газовый котел с горелкой и закрытой камерой сгорания; коаксиальный дымоход; технологические отверстия для входа и выхода сетей, узел учета расхода газа. Корпус выполнен с возможностью размещения на наружной поверхности вертикальных стен зданий и имеет габаритные размеры, составляющие, по ширине диапазон: 775 мм ± 20 мм, по высоте диапазон: 1322 мм ± 20 мм, по глубине диапазон: 668 мм ± 20 мм.
[8]Предпочтительно, чтобы стенки и дверь (?) корпуса были выполнены из сварных блоков-коробов из оцинкованного стального листа, внутри которых был расположен слой теплоизоляционного материала.
[9]Предпочтительно, чтобы толщина оцинкованного стального листа составляла диапазон 0,8 мм ÷ 1,2 мм, а толщина слоя теплоизоляционного материала составляла диапазон 80 мм÷150 мм.
[10]Предпочтительно также, чтобы в качестве газового котла был использован контурный котел с модулированной атмосферной горелкой.
[11]Предпочтительно, чтобы корпус содержал отверстия общеобменной вентиляции внутреннего пространства корпуса.
[12]Предпочтительно также, чтобы узел учета расхода газа был выполнен с возможностью передачи данных по GSM каналу.
[13]Предпочтительно также, чтобы в качестве теплоизоляционного материала была использована минеральная вата.
[14]Сопоставительный анализ заявляемой полезной модели с прототипом показал, что во всех случаях выполнения она отличается от известного, наиболее близкого технического решения:
[15]- выполнением корпуса навесным, с возможностью размещения на наружной поверхности вертикальных стен зданий;
[16]- габаритными размерами корпуса, составляющими по ширине диапазон: 775 мм ± 20 мм, по высоте диапазон: 1322 мм ± 20 мм, по глубине диапазон: 668 мм ± 20 мм.
[17]В отдельных случаях исполнения заявляемая полезная модель отличается от известного, наиболее близкого технического решения:
[18]- выполнением толщины оцинкованного стального листа, из которого выполнены блоки-короба стенок и двери корпуса, составляющей диапазон 0,8 мм ÷1,2 мм
[19]- выполнением толщины слоя теплоизоляционного материала в сварных блоках-коробах, составляющей диапазон 80 мм÷150 мм;
[20]- наличием отверстий общеобменной вентилиции внутреннего пространства корпуса;
[21]- использоованием в качестве газового котла контурного котла с модулированной атмосферной горелкой.
[22]Выполнение навесной котельной установки в виде единого модульного блока, содержащего влагозащищенный теплоизолированный корпус, внутри которого размещены: газовый котел с горелкой и закрытой камерой сгорания, коаксиальный дымоход; выполнение корпуса с возможностью размещения на наружной поверхности вертикальных стен зданий позволяет осуществить изготовление компактных безопасных в использовании котельных установок наружного размещения, готовых к подключению и эксплуатации без трудоемкой процедуры монтажа за счет исключения необходимости устройства фундамента. Выполнение габаритных размеров корпуса, составляющими по ширине диапазон: 775 мм ± 20 мм, по высоте диапазон: 1322 мм ± 20 мм, по глубине диапазон: 668 мм ± 20 мм, позволяет разместить в корпусе необходимое оборудование и снизить массогабаритные характеристики котельной установки. Именно указанные габаритные размеры являются наиболее оптимальными для размещения необходимого оборудования и надежного размещения котельной установки на наружной вертикальной поверхности здания. Выполнение габаритных размеров, превышающими вышеуказанный диапазон, увеличивает вес котельной установки, что требует дополнительных технических средств для закрепления ее на наружной вертикальной поверхности здания. Выполнение габаритных размеров, меньшими, чем указанный диапазон, не позволяет разместить необходимое оборудование. Выполнение толщины стального листа, составляющим диапазон 0,8 мм ÷1,2 мм, обеспечивает надежность конструкции, необходимые влаго-, пыле- и теплоизоляционные показатели оборудования. Использование в качестве газового котла контурного котла с модулированной атмосферной горелкой гарантирует эффективную и безопасную работу котельной установки. Наличие теплоизоляционного материала например, минеральной ваты, толщиной слоя, составляющим диапазон 80 мм÷150 мм, обеспечивает поддержание температурных параметров внутри корпуса котельной установки и пожарную безопасность. Наличие технологических отверстий для входа и выхода сетей обеспечивает простоту подключения к системе газоснабжения и водяной системе отопления. Наличие отверстий общеобменной вентилиции внутреннего пространства корпуса обеспечивает безопасность использования установки. Выполнение узла учета расхода газа с возможностью передачи данных по GSM каналу повышает удобство пользования.
[23]Предлагаемая полезная модель иллюстрируется чертежами, представленными на фиг. 1 - 3.

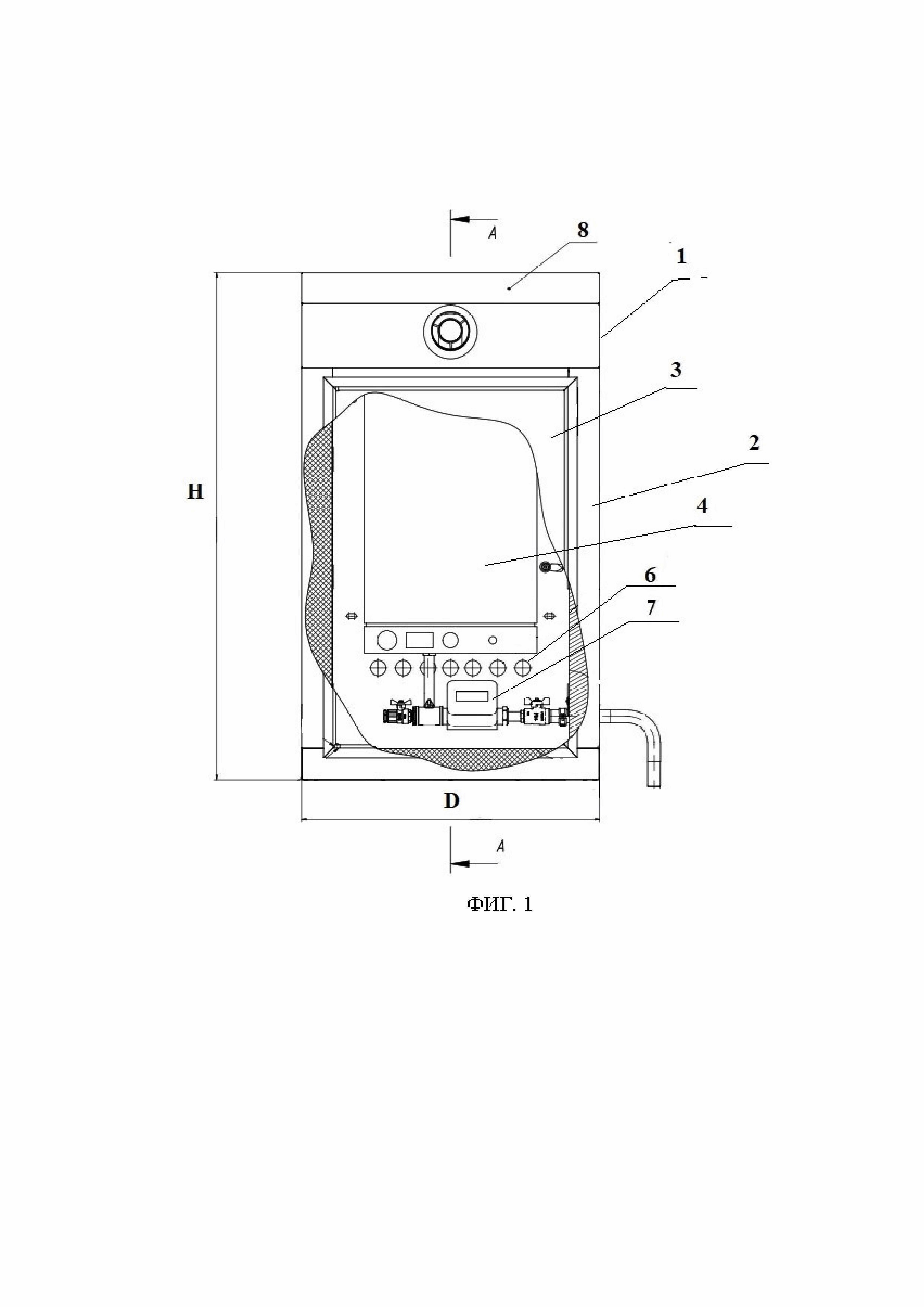

[24]На фиг. 1 представлен схемный чертеж навесной котельной установки наружного размещения, вид спереди с частичным вырезом.

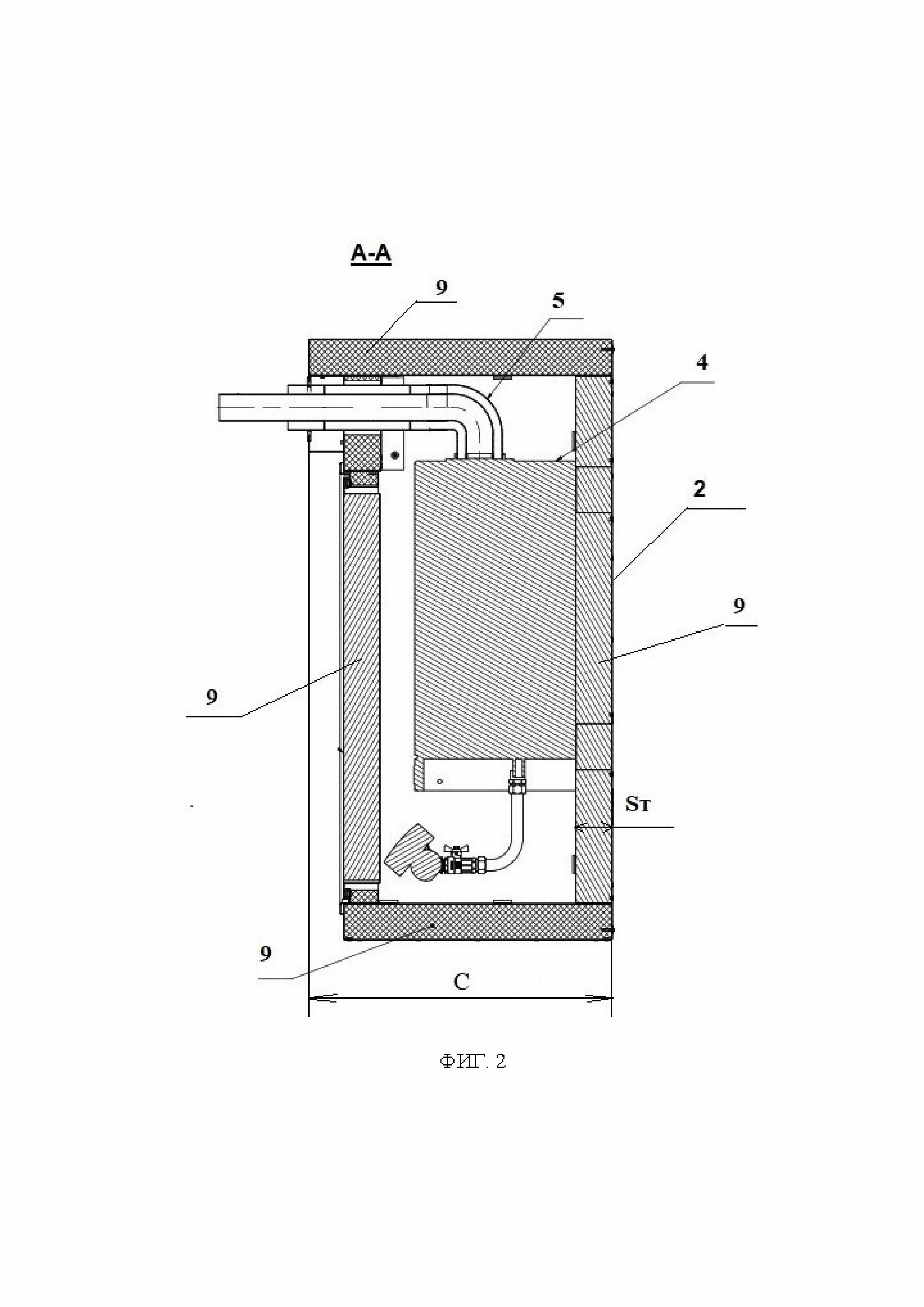

[25]На фиг. 2 представлен схемный чертеж навесной котельной установки наружного размещения, разрез по А-А на фиг. 1.
[26]На фиг. 3 представлен схемный чертеж навесной котельной установки наружного размещения, вид снизу.
[27]В предпочтительном варианте исполнения навесная котельная установка наружного размещения содержит единый модульный блок 1, включающий: влагозащищенный теплоизолированный корпус 2 с дверью 3, внутри которого размещены: газовый котел 4 с горелкой и закрытой камерой сгорания (на чертеже не показы); коаксиальный дымоход 5; технологические отверстия 6 для входа и выхода сетей, узел 7 учета расхода газа. Габариты корпуса 2 составляют: по ширине (D) диапазон: 775 мм ± 20 мм, по высоте (H) диапазон: 1322 мм ± 20 мм, по глубине (C) диапазон: 668 мм ± 20 мм. Стенки корпуса 2 и дверь 3 выполнены в виде сварных блоков-коробов 8 из оцинкованного стального листа, толщина которого составляет диапазон 0,8 мм ÷1,2 мм. Внутри блоков - коробов 8 расположен слой теплоизоляционного материала 9, например, минеральная вата. Толщина Sт теплоизоляционного материала составляет диапазон: 80 мм÷150 мм. В качестве газового котла 4 использовался контурный котел с модулированной атмосферной горелкой. Также предпочтительно, чтобы узел 7 учета расхода газа был выполнен с возможностью передачи данных по GSM каналу. Установка содержит отверстия 10 общеобменной вентиляции внутреннего пространства корпуса.
[28]Полезная модель работает следующим образом.
[29]Навесную котельную установку наружного размещения монтируют на наружной вертикальной поверхности стен здания (индивидуального дома или здания с малой этажностью) с помощью известных средств крепления - кронштейнов, анкерных саморезов и пр. После размещения котельной установки на наружной вертикальной поверхности стены здания, ее подводят и подключают к системе газоснабжения, подают электроэнергию и подключают к водяной системе отопления объекта, заполнив теплоносителем. Для подачи горячего водоснабжения подсоединяют к домовой системе горячего водоснабжения, после чего установка обеспечивает подачу тепла на отопление и горячее водоснабжение объекта. Наружное размещение установки не требует устройства внутренних газопроводов и организации комплекса работ по устройству системы вентиляции.
