[1]Полезная модель относится к добывающей промышленности, а именно к добыче рассыпного золота из золотоносного грунта.
[2]Из уровня техники известен промывочный комплекс (RU 118568, опубл. 27.07.2012 Бюл. № 21), содержащий несущую раму с установленными на ней загрузочным бункером и разгрузочным лотком для пустой породы, скруббер-бутарой, системой приведения во вращение скруббер-бутары, систему позиционирования, улавливатель с разгрузочным лотком для пульпы, установленными на скруббер-бутаре для сбора пульпы, при этом скруббер-бутара выполнена в составе дезинтегрирующего, сеющего и выходного ставов в виде единого цилиндрического корпуса, со стороны дезинтегрирующего става расположен загрузочный бункер, система приведения во вращение скруббер-бутары выполнена на базе цепного привода с возможностью регулирования частоты вращения скруббер-бутары, загрузочный бункер снабжен системой подачи воды, включающей форсунки, расположенные с возможностью равномерного орошения обрабатываемого материала, и реализован с возможностью совершения колебательных движений с регулируемой частотой, система позиционирования выполнена с возможностью регулировки угла наклона загрузочного бункера и скруббер-бутары в продольном направлении, сеющий став скруббер-бутары снабжен дополнительным, внутренним, ситом, причем размеры отверстий внутреннего сита больше отверстий наружного сита, по внутренней поверхности внутреннего сита между отверстиями сита установлены прутки, внутреннее сито выполнено с использованием отверстий разного размера, снабжено кольцеобразными перегородками, разделяющими сеющий став на отсеки, по внутренней поверхности наружного сита выполнены выступающие продольные элементы, чередующиеся с отверстиями наружного сита, которые также выполнены с использованием разного размера. Недостатком данной конструкции являются недостаточно высокие производительность и эффективность дезинтеграции, а также сложность ее обслуживания.
[3]Известно устройство скруббер-бутар СБ-1800 (http://уралресурсзолото.РФ), включающее приемный бункер, барабан, желоб выгрузки. Устройство выполнено без вибропитателя и имеет приемный бункер, совмещенный с желобом загрузки. Недостатком данного технического решения является недостаточное размытие грунта в бункере, а также отсутствие равномерной подачи грунта из приемного бункера.
[4]Техническая задача, на решение которой направлена полезная модель, заключается в разработке мобильного промывочного устройства с регулируемой подачей исходного сырья с предварительным отсевом фракции для обеспечения высокой производительности и эффективного размытия грунта.
[5]Данная задача решается за счет того, что мобильное промывочное устройство включает приемный бункер, совмещенный с желобом загрузки, входящий носком в загрузочную зону барабана скруббер-бутары, состоящей из дезинтегрирующей и сеющей частей, с желобом разгрузки и желобом сброса породы, электродвигатель, приводящий в движение барабан скруббер-бутары, также содержит вибропитатель, представляющий собой платформу с углом наклона 8-12° к горизонтальной плоскости в сторону желоба загрузки и прикрепленным к нему вибратором, при этом вибропитатель установлен на пружины, опирающиеся на раму, сверху на вибропитателе установлено сито и система орошения с форсунками, направленными во внутреннюю полость вибропитателя, при этом сито выполнено в виде решетки с размером ячейки 25×250 мм.
[6]Техническим результатом, обеспечиваемым приведенной совокупностью признаков, является обеспечение высокой производительности и эффективного размытия грунта.
[7]Сущность полезной модели поясняется чертежами, на которых изображено

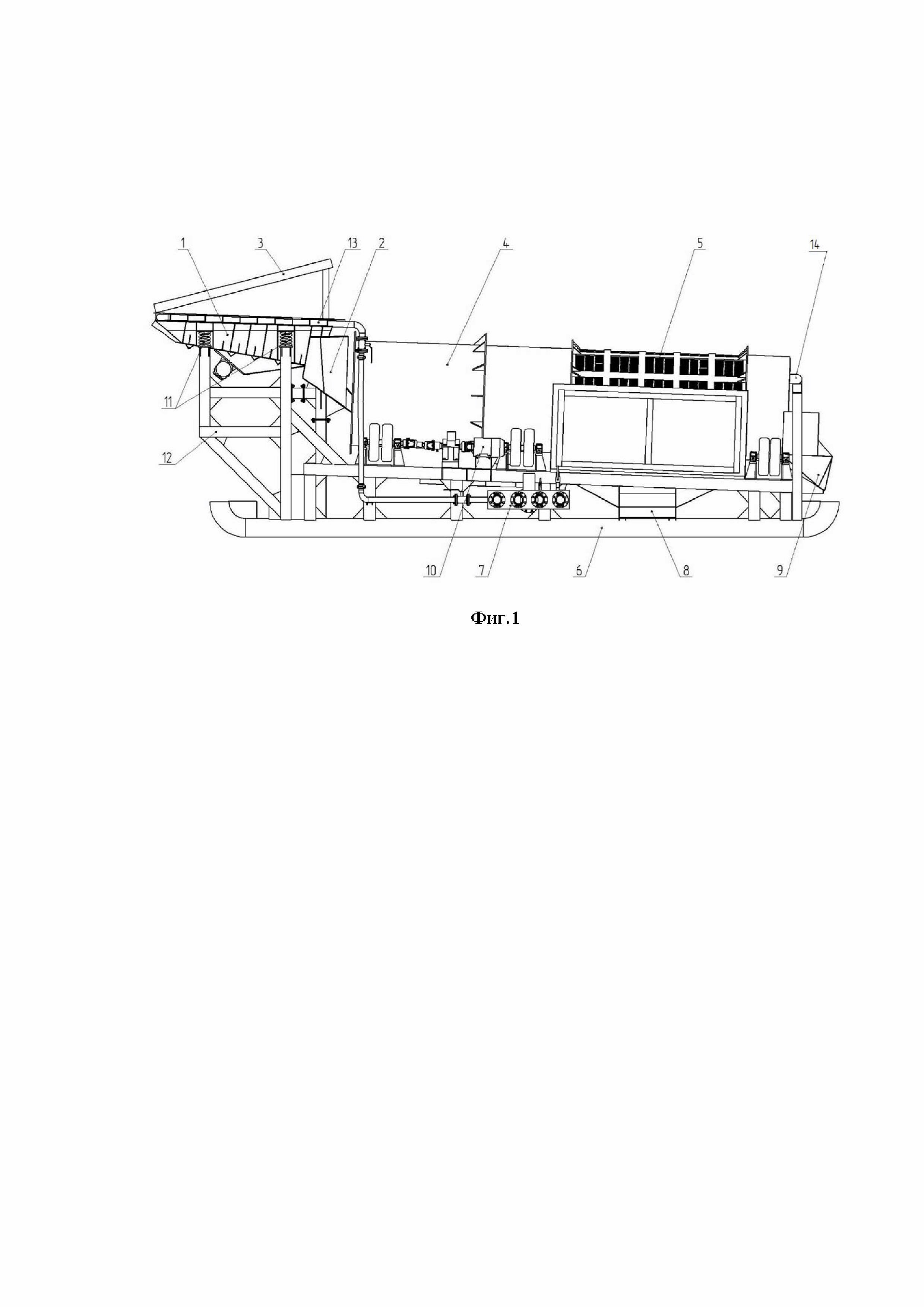

[8]на фиг. 1 - общий вид установки, где
[12]4 - дезинтегрирующая часть,
[15]7 - распределительная гребенка,
[17]9 - желоб сброса породы,
[18]10 - электродвигатель,
[20]12 - рама вибропитателя,
[21]13 - система орошения вибропитателя,
[22]14 - водяной коллектор барабана.
[23]Мобильный промывочный комплекс включает сито 3, вибропитатель 1 с системой орошения 13 и желоб загрузки 2.
[24]На вибропитателе 1 устанавливается сито 3 для предварительного отсева входного материала заданной фракции, что позволяет исключить крупную фракцию из входящего в промывочный прибор грунта, за счет чего увеличивается содержание эффективного для промывания золотоносного песка. Вибропитатель 1 устанавливается на пружины 11, которые в свою очередь опираются на раму 12 вибропитателя. Вибропитатель 1 представляет собой платформу с заданным углом наклона и прикрепленным к нему вибратором. Угол наклона равен 8-12 градусов к горизонтальной плоскости, и влияет на скорость схода материала. Регулировка угла наклона вибропитателя 1 осуществляется вручную путем увеличения количества прокладок под пружинами 11. Сверху располагается система орошения 13 с форсунками, направленными во внутреннюю полость вибропитателя 1. За счет регулирования угла наклона вибропитателя 1 и частоты колебаний происходит регулировка равномерной подачи золотоносных песков в желоб загрузки 2, что позволяет исключить как перегруз мобильного промывочного комплекса, так и недостаточную загрузку мобильного промывочного комплекса, тем самым позволяет получить максимальную производительность промывочного комплекса.
[25]Сито 3 выполнено в виде решетки с размером ячейки 250х250 мм, установленное на вибропитателе 1, что позволяет отсеять более крупные куски грунта, или разбивать их до необходимого размера.
[26]Промывочный комплекс позволяет регулировать производительность подачи и интенсивность размытия грунта. Это осуществляется путем настройки вручную силы вынужденных колебаний вибратора, изменяя взаиморасположение дебалансов, интенсивность размытия осуществляется изменением подачи воды в систему орошения вибропитателя 13 от распределительной гребенки 7 при помощи гибких шлангов. Таким образом, можно осуществить отсев фракции размером более 250 мм.
[27]Желоб загрузки 2 носком входит в загрузочную зону барабана скруббер-бутары, который состоит из дезинтегрирующей 4 и сеющей 5 частей. Все части: желоб, дезинтегрирующая и сеющая части соединены друг с другом в единую конструкцию. Имеется водяной коллектор 14 для подачи воды в барабан скруббер-бутары от распределительной гребенки 7. Барабан приводится в движение электродвигателями 10 через редукторы и резиновые колеса, установленные в нижней части установки. Скруббер-бутара снабжена желобом разгрузки 8 и желобом сброса породы 9.
[28]Весь промывочный комплекс размещается на салазках 6. Салазки представляют собой опорную раму, сваренную на полозьях.
[29]Полезная модель работает следующим образом. Грунт, проходя через сито 3, отсевается до заданной фракции, далее он поступает в вибропитатель 1, где происходит предварительная размывка. Затем с помощью вибропитателя 1 он равномерно подается в желоб загрузки 2, проходя который попадает в барабан скруббер-бутары, в который посредством водяного коллектора 14 подается вода для дальнейшего размывания золотоносных песков. Водяной коллектор барабана 14 представляет собой трубу с форсунками, направленными на стенки барабана. Обмытый отходный материал разгружается через желоб сброса породы 9. Золотоносный концентрат через желоб разгрузки 8 подается на дальнейшее обогащение.
[30]Мобильность промывочного комплекса обеспечивается за счет наличия салазок 7.
[31]Таким образом, заявленное устройство выполнено с регулируемой подачей исходного сырья с предварительным отсевом фракций, что обеспечивает высокую производительность и эффективное размытие грунта. Заявленное устройство обеспечивает эффективную технологию добычи рассыпного золота, а также устройство является удобным в эксплуатации.
