ДВУХМЕСТНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ КОНТРОЛЬНЫХ ОБРАЗЦОВ БЕТОНА

Изобретение относится к технике испытания материалов и может быть использовано для изготовления контрольных образцов бетона. Технический результат - создание формы для изготовления контрольных образцов бетона, позволяющей учесть естественные грунтово-влажностные условия твердения бетона буронабивных свай и тем самым добиться максимального соответствия прочностных характеристик бетона контрольных образцов прочности бетона в стволе сваи. В двухместной форме в месте крепления перегородки устанавливается жесткий фильтр из полимерного материала с высокой фильтрующей способностью, который позволяет влаге свободно перемещаться из одной половины формы в другую при удалении металлической перегородки. Фильтр также препятствует осыпанию грунта в форме после удаления металлической перегородки. 3 ил.

Двухместная форма для изготовления контрольных образцов бетона, снабженная в средней части съемной перегородкой, отличающаяся тем, что в месте расположения перегородки дополнительно установлен жесткий фильтр из полимерного материала с высокой фильтрующей способностью, не препятствующий влагообмену между свежеуложенной бетонной смесью и грунтом после удаления съемной металлической перегородки.

Изобретение относится к технике испытания материалов, а более конкретно к формам для изготовления контрольных образцов бетона.

Наиболее близким аналогом предлагаемого решения является стандартная двухместная форма для изготовления контрольных образцов бетона в виде куба с длиной ребра 100 мм (2ФК-100 согласно ГОСТ 22685-89), состоящая из металлического поддона, бортов и съемной перегородки, разделяющей форму на две половины.

Изготовление контрольных образцов бетона буронабивных свай в такой форме не позволяет обеспечить условия твердения контрольных образцов бетона, соответствующие естественным грунтово-влажностным условиям твердения в стволе сваи, что наиболее важно для мелкозернистых бетонов буронабивных свай небольшого диаметра. В результате этого прочность бетона образцов, изготовленных в стандартной форме, как правило, существенно отличается от прочности бетона в стволе сваи.

Задача изобретения - создание формы для изготовления контрольных образцов бетона, позволяющей учесть естественные грунтово-влажностные условия твердения бетона буронабивных свай и тем самым добиться максимального соответствия прочностных характеристик бетона контрольных образцов прочности бетона в стволе сваи.

Стандартная двухместная форма для изготовления контрольных образцов бетона в виде куба состоит из поддона, бортов и съемной перегородки, разделяющей ее на две половины.

В предлагаемой форме в месте крепления перегородки устанавливается жесткий фильтр из полимерного материала с высокой фильтрующей способностью, который позволяет влаге свободно перемещаться из одной половины формы в другую при удалении металлической перегородки. Фильтр также препятствует осыпанию грунта в форме после удаления металлической перегородки. Изготовление контрольных образцов бетона происходит следующим образом. В одну половину формы со стороны фильтрующей перегородки помещают грунт, взятый из скважины, и приводят его в естественное состояние путем уплотнения и увлажнения. Затем удаляют металлическую перегородку и укладывают бетонную смесь во вторую половину формы. Фильтр из полимерного материала с высокой фильтрующей способностью позволяет влаге свободно перемещаться из свежеуложенной бетонной смеси в грунт или в обратном направлении. Тем самым достигается максимальное соответствие условий твердения бетона контрольных образцов естественным условиям твердения бетона непосредственно в скважине. Прочностные характеристики полученных таким образом контрольных образцов будут максимально соответствовать прочностным характеристикам бетона в скважине. Это особенно актуально для буронабивных свай небольшого диаметра, изготовленных из мелкозернистого бетона, когда процессы влагообмена между свежеуложенной бетонной смесью и окружающим грунтом оказывают существенное влияние на прочность бетона в стволе сваи. Новым в заявляемом изобретении является введение фильтра из полимерного материала с высокой фильтрующей способностью. Указанный признак не выявлен из существующего уровня техники, что позволяет сделать вывод о соответствии требованиям критерия "изобретательский уровень".

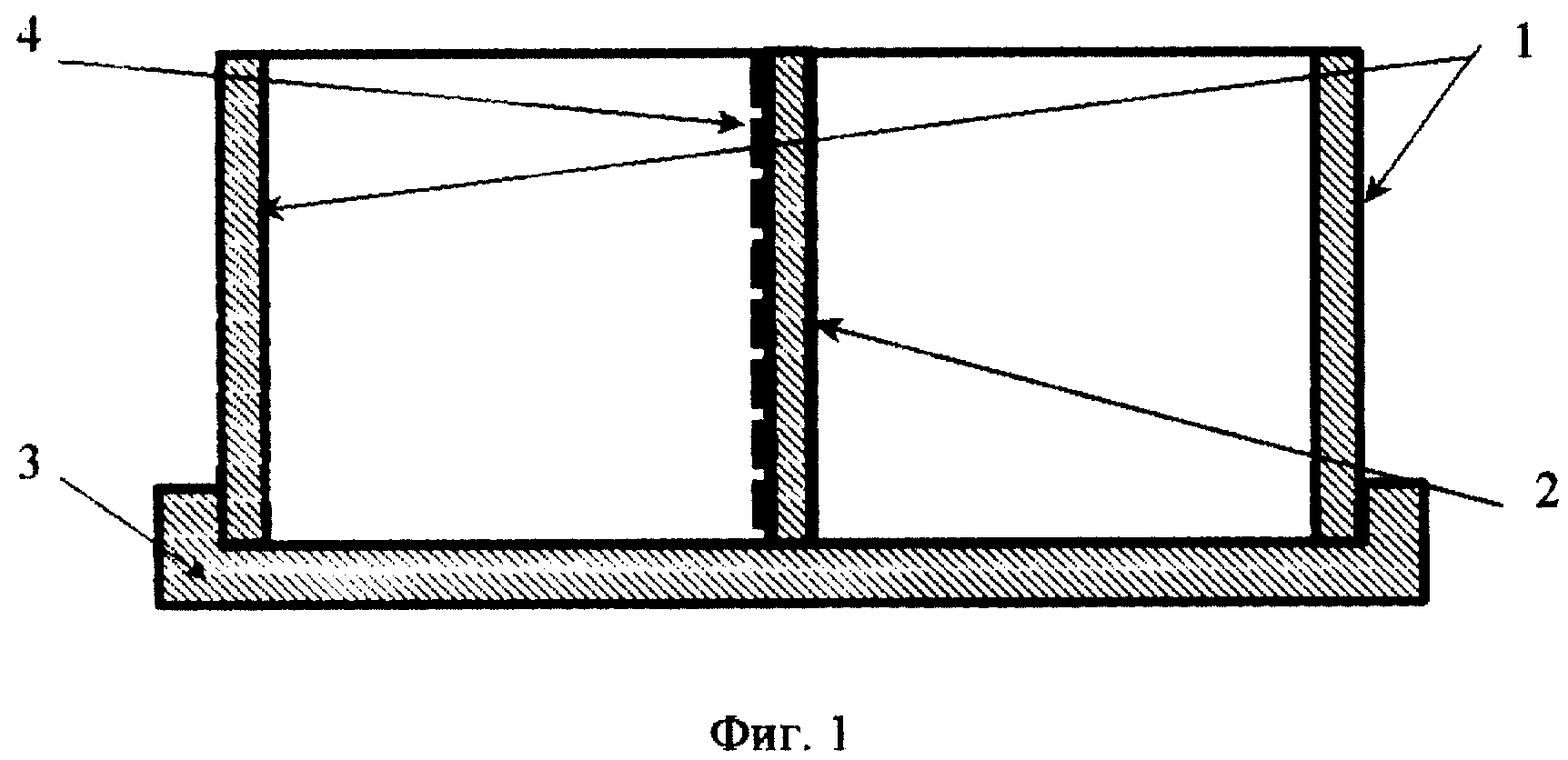

Предлагаемое изобретение поясняется чертежами, где на фиг. 1 изображена предлагаемая форма, состоящая из бортов (1), легкосъемной перегородки (2), поддона (3), жесткого фильтра из полимерного материала с высокой фильтрующей способностью (4), на фиг. 2 изображена предлагаемая форма с помещенным в нее со стороны фильтра грунтом (5), уплотненным и увлажненным до его естественного состояния, на фиг. 3 изображена предлагаемая форма после удаления легкосъемной металлической перегородки с помещенным в нее грунтом (5) и уложенной бетонной смесью (6).

Форма состоит из металлического поддона (3), к которому прикреплены борта (1), в середине установлена легкосъемная металлическая перегородка (2) и вплотную к ней жесткий фильтр из полимерного материала с высокой фильтрующей способностью (4).

В одну часть формы со стороны жесткого фильтра из полимерного материала помещается грунт, который уплотняется и увлажняется до его естественного состояния (5). Затем металлическая перегородка удаляется, а в свободную часть формы укладывается бетонная смесь (6). Таким образом твердение контрольного образа происходит при непосредственном контакте с грунтом, что максимально соответствует естественным условиям твердения. Указанная форма проста в изготовлении и удобна в использовании, что позволяет сделать вывод о соответствии критерию "промышленная применимость".
