ФУНДАМЕНТ МАЧТЫ

Изобретение относится к области строительства, а именно к строительству опор, мачт и башен. Технический результат заключается в обеспечении устойчивости и стабильности мачты с учетом ветровых воздействий с максимальным использованием грунта в качестве пригрузки фундамента. Фундамент коробчатого типа состоит из опорной плиты, стакана и пригрузочного грунта. В средней части опорной плиты выполнена сквозная полость с установленным над ней перекрытием, под которым смонтирована по центральной оси перекрытия балка, концы которой оперты на опорную плиту заподлицо с верхом ее, причем балка снабжена в центре четырьмя тягами, закрепленными в верхней части стакана, который заполнен грунтом, служащим пригрузкой фундамента. 2 ил.

Фундамент коробчатого типа, состоящий из опорной плиты, стакана и пригрузочного грунта, отличающийся тем, что в средней части опорной плиты выполнена сквозная полость с установленным над ней перекрытием, под которым смонтирована по центральной оси перекрытия балка, концы которой оперты на опорную плиту заподлицо с верхом ее, причем балка снабжена в центре четырьмя тягами, закрепленными в верхней части стакана, который заполнен грунтом, служащим пригрузкой фундамента.

Предложенное устройство относится к области строительства, а именно к строительству опор, мачт и башен.

Наиболее близким по технической сущности и достигаемому результату является фундамент коробчатого типа под колонну, состоящую из плиты и стакана, уширенного к низу, в который вставлена колонна, также имеющая уширенный низ. Стакан-подколонник выполнен составным из вертикальных секций, установленных одна относительно другой с зазором, заполненным бетоном и пригруженным грунтом по краям фундамента (см., например, а.с. N 706498, кл. E 02 D 27/42 за 1978 ).

Недостатком указанной конструкции является большая материалоемкость по бетону, что соответственно удорожает конструкцию фундамента.

Техническим результатом, на достижение которого направлено предлагаемое устройство, является обеспечение устойчивости и стабильности мачты с учетом ветровых воздействий с максимальным использованием грунта в качестве пригрузки фундамента. При таком фундаменте практически не требуются изыскания, так как среднее давление на основание не превышает бытового давления.

Для достижения указанного технического результата в фундаменте коробчатого типа, состоящего из опорной плиты, стакана и пригрузочного грунта, в средней части опорной плиты выполнена сквозная полость с установленным над ней перекрытием, под которым смонтирована по центральной оси перекрытия балка, концы которой оперты на опорную плиту заподлицо с верхом ее, причем балка снабжена в центре четырьмя тягами, закрепленными в верхней части стакана, который заполнен грунтом, служащим пригрузкой фундамента.

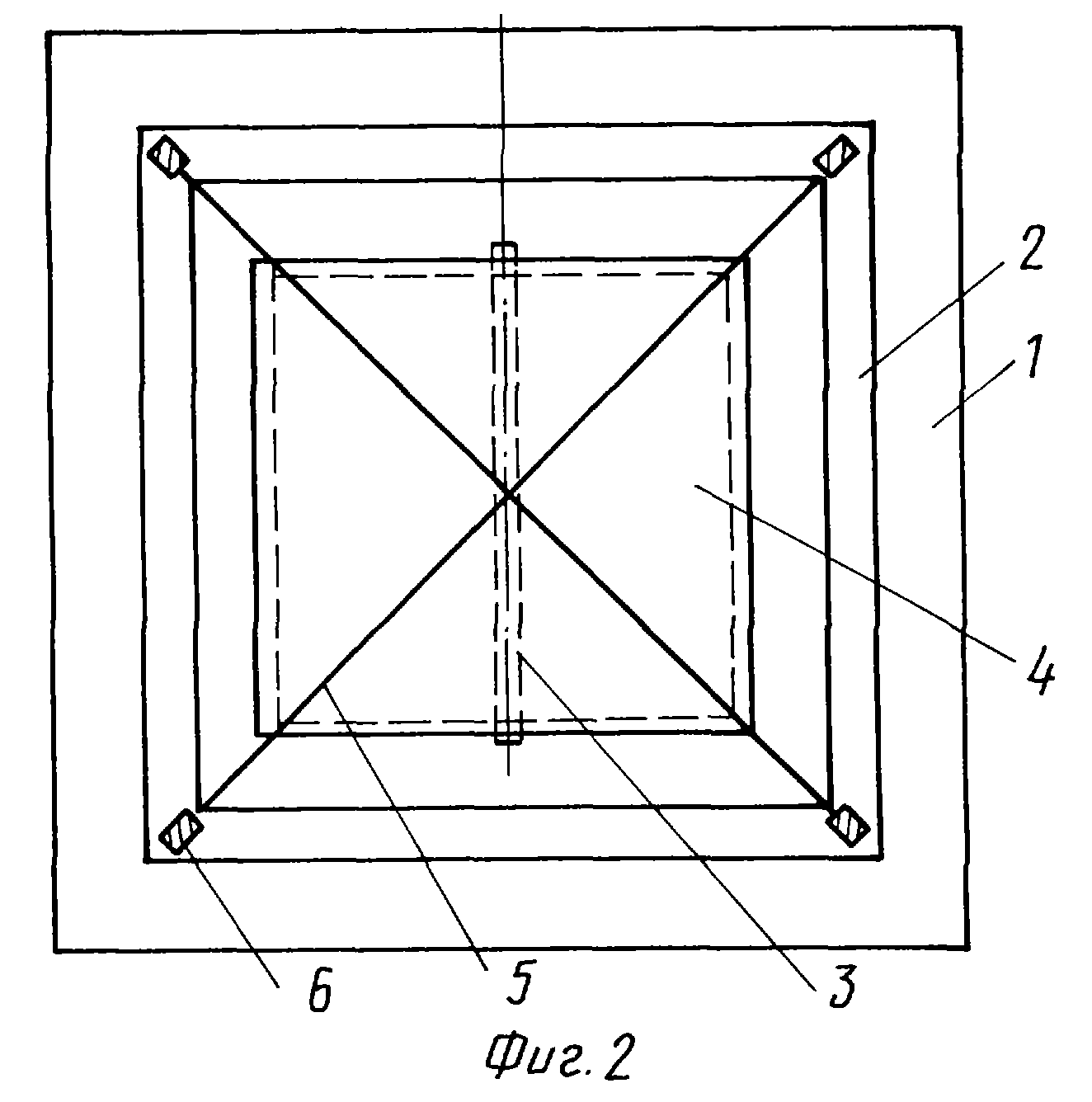

На фиг. 1 изображен предлагаемый фундамент мачты, на фиг. 2 - вид сверху фиг. 2.

Фундамент коробчатого типа состоит из заглубленной в грунт на глубину промерзания опорной плиты 1 и жестко связанного с ней стакана 2. В средней части опорной плиты 1 выполнена сквозная полость. По оси полости в опорную плиту вмонтирована балка 3 таким образом, чтобы верх балки 3 был заподлицо с верхом опорной плиты 1. Над полостью установлено перекрытие 4, опирающееся на края опорной плиты 1 и на балку 3. Балка 3 с помощью прикрепленных к ней в центре четырех тяг 5 соединена с верхней частью стакана 2. В стенках стакана 2 смонтированы закладные элементы 6 для закрепления мачты 7. Стакан 2 и опорная плита 1 засыпаны грунтом 8 как внутри, так и снаружи стакана 2 до поверхности земли.

Работа фундамента мачты во время ветрового воздействия, которое обуславливает конструкцию как мачты, так и фундамента, осуществляется следующим образом. Ноги мачты 7 передают через закладные элементы 6 сжимающие и растягивающие (выдергивающие) силы на фундамент. Растягивающие силы стремятся оторвать периферийную часть опорной плиты 1 от основания, что может привести к потере устойчивости мачты.

Предложенная конструкция позволяет максимально использовать грунт засыпки для устойчивости и стабильности мачты. Выполнение полости в опорной плите 1 фундамента и перекрытия 4 над ней дает возможность усилить давление засыпки на опорную плиту, не допуская отрыва ее от основания. Балки 3 и тяги 5 облегчают перекрытие 4 над полостью, способствуют экономии материалов, удобны в производстве работ. При таком жестком фундаменте практически не требуются изыскания, так как среднее давление на основание не превышает бытового давления. Это существенно снижает стоимость и сроки строительства мачт, башен, потому что изыскания на таких маленьких площадках, удаленных друг от друга, влекут значительные транспортные расходы относительно расходов на основные работы.

Мачты используются для строительства радиорелейных линий связи, в частности для строящейся линии Уфа-Самара, а также для телефонной сотовой связи, создаваемой в Подмосковье, где фундаменты проектирует и ведет авторский надзор за строительством институт "Фундаментпроект".
