[1]Область техники, к которой относится полезная модель
[2]Устройство относится к области теплотехники, в частности, к конструкции теплотехнического устройства, предназначенного для отопления и парообразования, и может быть использовано для оборудования бань и саун. Конструкция устройства позволяет использовать различные сочетания температуры и влажности воздуха, создавая режимы мелкодисперсного пара, классического пара и сауны.
[4]Известно устройство - печь для бани Услада (URL https://www.pban.ru/production/bannye-pechi-uslada/zhara-uslada-20s/), состоящее из сетки-каменки, корпуса топки и установленной съемной закрытой каменкой модульного типа, топочного короба с колосниковой решеткой, зольным совком и панорамной дверцей. Недостатком данного устройства является сложность обслуживания закрытой каменки (для обслуживания необходимо разобрать весь дымоход), невозможность пользоваться устройством без закрытой каменки, возможны лишь варианты использования в печи разных модулей.
[5]Также известно устройство - дровяная печь для бани (URL https://ermak-termo.ru/catalog/bannie-pechi-na-drovah/ermak-16-standart-st/?opts=y&opt[]=2077), взятое за прототип, содержащее металлический кожух, топочную камеру с колосниковой решеткой и дверцей, зольник с зольным ящиком, патрубок дымохода и открытую каменку с возможностью установки модуля закрытой каменки и парообразователя. Модуль устанавливается поверх открытой каменки, образуя закрытое пространство в каменке. Недостатком данной печи является сложность установки модуля (URL https://www.youtube.com/watch?v=ZGFeMJ1W5mA&t=1044s), малый объем закрытой каменки.
[6]Техническая задача - улучшение потребительских свойств устройства.
[7]Техническим результатом является улучшение конструкции устройства, что позволяет расширить функциональные возможности устройства для получения различных режимов парообразования, обеспечить легкость обслуживания и смены оборудования, эффективность схемы прогрева камней и парильного помещения.
[8]Раскрытие сущности полезной модели
[9]Основными элементами устройства являются: металлический кожух в форме правильного параллелепипеда с узкими круговыми прорезями на его поверхности; топка печи с двумя каналами дожига, модуль закрытой каменки, включающий в себя корпус закрытой каменки и крышку с бортиками, на которой расположены воронка для подачи воды и небольшое сопло, которое служит местом выхода мелкодисперсного пара, плиту отбойника, перекрывающую прямой ход газов и пламени из топки в трубу и способствующую полному сгоранию топлива; топливный канал в виде горизонтально расположенного параллелепипеда с двойной верхней защитой в виде пластин с небольшим зазором между ними, позволяющим направлять горячий воздух из топки непосредственно к закрытой каменке, топить в самом топочном канале; дверца в виде прямоугольной рамки со смотровым стеклом; колосниковая решетка на дне топки; зольный ящик под топочным каналом.
[10]На боковых поверхностях топки расположены отверстия, снаружи топки приварены вертикально уголки с закрытой верхней частью, прикрывающие эти отверстия и образующие каналы, через эти каналы дожига снизу поступает воздух и улучшает процессы горения в печи. Эти же уголки служат также дополнительными ребрами жесткости.
[11]Модуль закрытой каменки выполнен изогнутым и «садится» на опору, закрепленную на стенке топки. Благодаря конструкции закрытой каменки и ее расположению под некоторым углом, пламя охватывает каменку со всех сторон, нагревая теплоаккумулирующие элементы внутри него равномерно.
[12]Двойная верхняя защита топливного канала с воздушным зазором между плитами позволяет топить в самом канале, не подвергая сам топливный канал сильному тепловому воздействию и направлять подогретый воздух через воздушный зазор непосредственно к закрытой каменке. Это особенно актуально при использовании в устройстве удлиненного топочного канала.
[13]Прорези на кожухе печи выполнены следующим образом: две сквозные параллельные друг другу прорези проходят полностью через кожух печи под некоторым углом к горизонтальной поверхности передней и задней стенок кожуха, через обе боковые поверхности кожуха проходит вертикальная прорезь, кожух закреплен с помощью двух вертикальных опор на боковых поверхностях, внутрь кожуха укладывают теплоаккумулирующий материал, обеспечивающий защиту от жесткого инфракрасного излучения и являющийся источником так называемого «мягкого» тепла
[14]Длина топливного канала может варьироваться в зависимости от целей использования устройства, например топки печи из смежного помещения
[15]Эффективная схема прогрева камней и парильного помещения заключается в том, что топка имеет два канала дожига, а также топочный канал с двойной верхней защитой, позволяющий направлять горячий воздух из топки в закрытую каменку и топить в самом топочном канале.
[16]Краткое описание чертежей
[17]Сущность технического решения поясняется следующими чертежами.

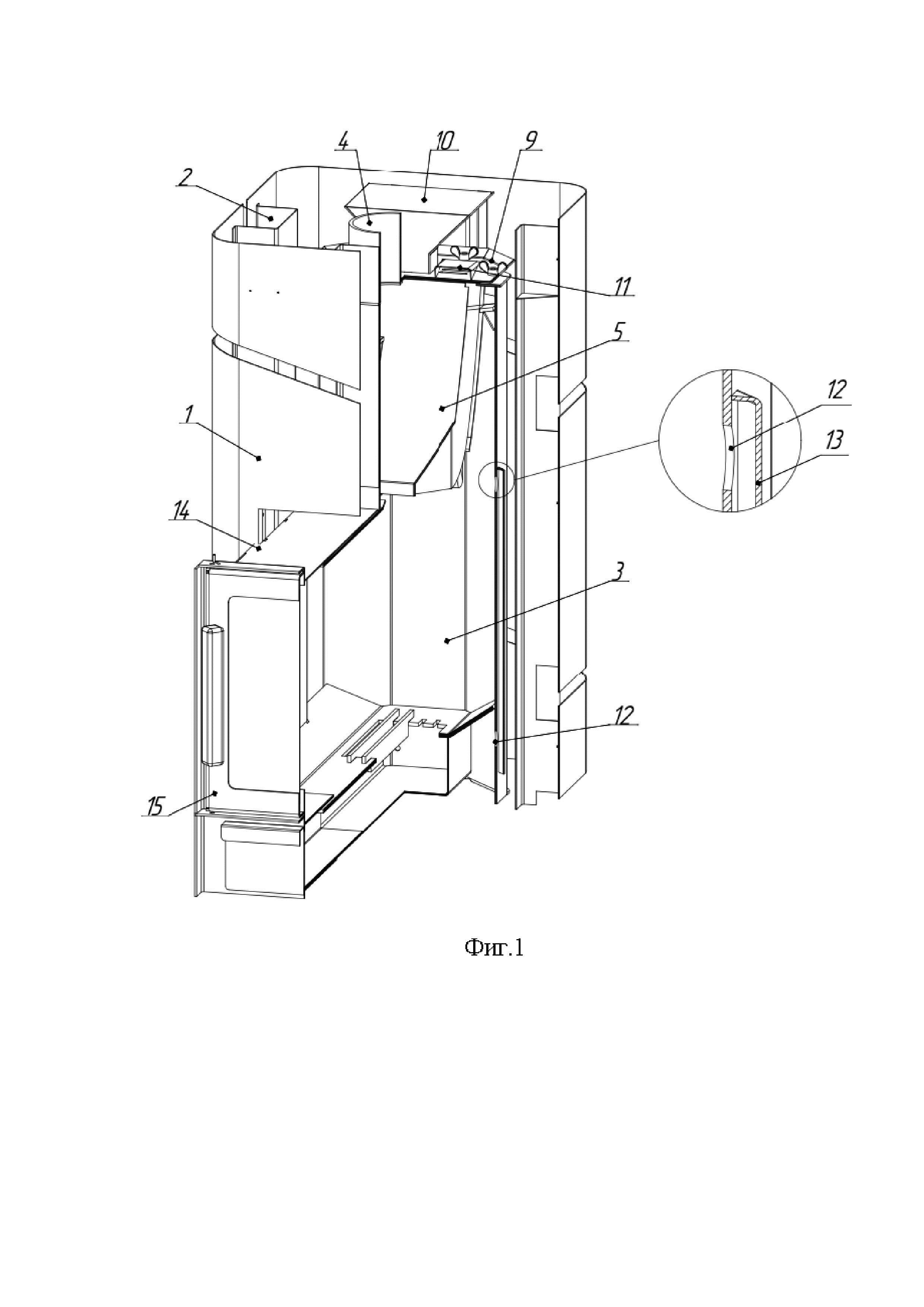

[18]Фиг.1 - Общий вид устройства с модулем закрытой каменки.
[19]Фиг.2 - Общий вид устройства с модулем закрытой каменки.
[20]Фиг.3 - Общий вид устройства без модуля закрытой каменки.
[21]Фиг.4 - Крышка топки.

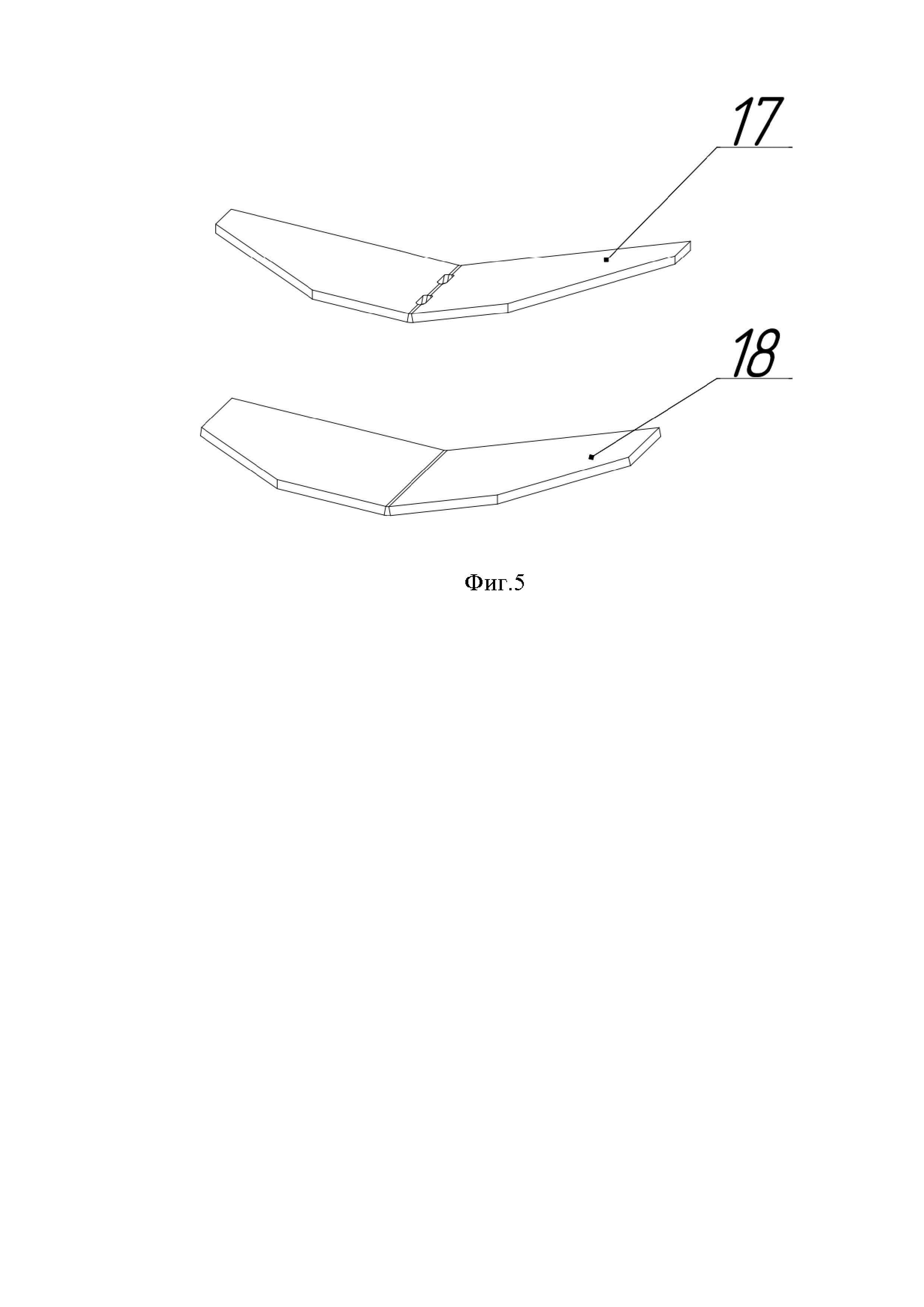

[22]Фиг.5 - Плиты отбойника.
[23]Устройство заключено в металлический кожух 1 (фиг.1), состоящий из П-образных панелей, соединенных между собой двумяопорами 2 (фиг.1). Устройство состоит из топки 3 (фиг.1) в виде многогранной призмы, на верхней плоскости призмы расположено круглое отверстие, куда устанавливается патрубок печи 4 (фиг.1, фиг.2), и прямоугольное отверстие, через которое устанавливают внутрь топки модуль закрытой каменки 5 (фиг.1, фиг.2) и плита отбойника 6 (фиг.2) с небольшими отверстиями по центральной оси для выхода незначительных остатков дымовых газов. Плита отбойника 6 (фиг.2) устанавливается на опоры 7 (фиг.2), расположенные внутри топки 3 (фиг.1) вплотную к задней ее стенке. Корпус закрытой каменки 5 (фиг.1, фиг.2) устанавливается внутрь топки 3 (фиг.1) на нижнюю опору 8 (фиг.2) топки 3 (фиг.1). На корпус закрытой каменки 5 (фиг.1, фиг.2) устанавливают крышку 9 (фиг.1, фиг.2), на которой расположены воронка 10 (фиг.1, фиг.2) и расположенное под некоторым углом к горизонтальной поверхности сопло 11 (фиг.1), прикрывающее прорези на крышке 9 (фиг.1, фиг.2), для выхода мелкодисперсного пара. На боковых гранях топки расположены два отверстия 12 (фиг.1, фиг.2), с внешней стороны закрытые уголками 13 (фиг.1). В нижней части топки 3 (фиг.1) выступает топочный канал 14 (фиг.1, фиг.2) с прямоугольной дверцей 15 (фиг.1).
[24]При использовании устройства без закрытой каменки (фиг.3), вместо крышки 9 (фиг.1, фиг.2) и плиты отбойника 6 (фиг.2) устанавливают крышку 16 (фиг.3, фиг.4), плиту отбойника 17 (фиг.3, фиг.5) большего размера, чем плита отбойника 6 (фиг.2), которая имеет небольшие отверстия по центральной оси для выхода незначительных остатков дымовых газов и плиту отбойника 18 (фиг.3, фиг.5).
[25]Осуществление полезной модели
[26]Устройство работает следующим образом.
[27]При использовании устройства с модулем закрытой каменки устанавливают модуль закрытой каменки 5 (фиг.1, фиг.2) и заполняют ее теплоаккумулирующими элементами. Также теплоаккумулирующим материалом заполняют пространство между топкой 3 (фиг.1) и кожухом 1 (фиг.1) и верхнюю часть устройства.
[28]Топливо через топочный канал 15 (фиг.1, фиг.2) попадает в топку 3 (фиг.1). Благодаря каналам дожига 13 (фиг.1) происходит постоянная конвекция воздуха. В результате сгорания топлива пламя и дымовые газы в топке 3 (фиг.1), а также из топочного канала 15 (фиг.1) через верхний зазор в канале между верхними плитами, охватывают закрытую каменку 5 (фиг.1, фиг.2) и нагревают теплоаккумулирующий материал, находящийся в нем. Плита отбойника 6 (фиг.1) перекрывает прямой ход пламени и газов из топки 3 (фиг.1) в патрубок печи 4 (фиг.1, фиг.2), тем самым обеспечивая практически полное сгорание топлива и газов в печи.
[29]Для получения мелкодисперсного пара вода подается внутрь закрытой каменки 5 (фиг.1, фиг.2) через воронку 10 (фиг.1, фиг.2). Выход мелкодисперсного пара осуществляется через сопло 11 (фиг.1) Для получения классического пара вода подается на теплоаккумулирующий материал, расположенный на верхней части устройства.
[30]Устройство может использоваться как с закрытой каменкой 5 (фиг.1, фиг.2), так и без нее (фиг.3) в режиме получения только «классического пара». Для этого снимается крышка закрытой каменки 9 (фиг.1), извлекают теплоаккумулирующий материал и корпус закрытой каменки 5 (фиг.1, фиг.2), не разбирая узел дымохода, и заменяют на крышку 16 (фиг.3, фиг.4) и плиты отбойника 17 и 18 (фиг.3, фиг.5). Крышка устройства 16 (фиг.3, фиг.4) имеет по краям бортики, направленные вверх, чтобы при попадании на нее воды, вода не разбрызгивалась по сторонам через прорези в печи.
[31]Конструкция дверцы 15 (фиг.1) выполнена таким образом, что может открываться на любой необходимый для загрузки угол, при этом есть возможность поменять направление открывания дверцы.
[32]Теплоаккумулирующие материал, находящийся между топкой 3 (фиг.1) и кожухом 1 (фиг.1), в процессе эксплуатации устройства ограждают пользователя от жесткого инфракрасного излучения и являются источником так называемого «мягкого» тепла.
