[1]Полезная модель относится к предметам личной гигиены, а именно к зубной щетке.
[2]Обычно зубная щетка состоит из ручки и головки, а в головной части расположено множество щетинок. После нанесения зубной пасты на голову зубной щетки пользователь чистит зубы, протирая головкой зубной щетки с зубной пастой зубы и десны.
[3]В это время щетина чистит зубы и проникает в межзубное пространство для удаления остатков пищи и т.п., остающихся между зубами. Чтобы повысить эффективность чистки зубов, потребители часто чистят зубы различными способами, используют зубную пасту, подходящую для них, или используют электрическую зубную щетку, вместо ручной зубной щетки.
[4]Однако, поскольку большинство зубных щеток, представленных в настоящее время на рынке, имеют маленькую головку либо с малым количеством щетин, а щетина просто установлена в прямом и плоском состоянии, время чистки увеличивается, и головка натыкается на внутреннюю поверхность щеки, что приводит к появлению шрамов, что затрудняет поддержание здорового состояния полости рта.
[5]Следовательно, не смотря на то, что недавно были разработаны зубные щетки в различных формах, все еще существует проблема, заключающаяся в том, что эффективность и удобство чистки зубов невысоки.
[6]Известна зубная щетка, содержащая ручку и головку с закрепленными на ней параллельными рядами пучками щетины, отличающаяся тем, что пучки щетины внешних рядов закреплены в головке двумя концами, образуя перекрещивающиеся между собой дуги, при этом радиус каждой дуги меньше длины щетины во внутренних рядах (патент на изобретние RU 2081627 C1 от 02.03.1997 г.)
[7]Известна зубная щетка, содержащая удлиненную ручку, головку, прикрепленную к одному концу указанной ручки, чистящие элементы, установленные на указанной головке и продолжающиеся наружу от наружной поверхности головки, причем ручка имеет захватываемый участок между ее концами, при этом ручка имеет первую наружную захватываемую поверхность на той же стороне указанной ручки, что и указанная наружная поверхность головки, и вторую наружную захватываемую поверхность на стороне ручки, удаленной от первой захватываемой поверхности, причем первая захватываемая поверхность и вторая захватываемая поверхность выровнены друг относительно друга в поперечном направлении и находятся в захватываемом участке, сквозное отверстие в захватываемом участке ручки, продолжающееся от первой захватываемой поверхности до второй захватываемой поверхности, причем сквозное отверстие содержит податливый материал, чтобы позволить пальцу пользователя вдавливаться в указанное сквозное отверстие, когда пользователь обхватывает ручку в захватываемом участке, и указанный податливый материал является эластомером с низкой твердостью, имеющим твердость по Шору 30 по шкале А или меньше (патент на изобретение RU 2322165 C2 от 20.04.2008 г.).
[8]Наиболее близким аналогом к заявляемой щетке является зубная щетка, которая содержит ручку, головку, соединенную с концом ручки, при этом головка имеет поверхность и щетинки, установленные на головку так, что щетинки отходят от указанной поверхности только на одной стороне головки. Щетинки расположены в наборах, содержащих первый, второй и третий наборы, причем щетинки каждого из первого, второго и третьего наборов располагаются по существу параллельно другим щетинкам в том же соответствующем наборе. Щетинки второго набора образованы продольными рядами щетинок, разделенных промежутком в поперечном направлении. Каждый ряд щетинок во втором наборе образован по меньшей мере тремя пучками, каждый из которых содержит многочисленные щетинки, а щетинки каждого из первого и третьего наборов образованы по меньшей мере одним продольным рядом щетинок. Щетинки в первом и третьем наборах ориентированы под углом наружу от щетинок во втором наборе, когда они отходят от указанной поверхности. Полезная модель позволяет расшить арсенал технических средств указанного назначения (патент на полезную модель RU 191919 U1 от 28.08.2019 г.).
[9]Данная полезная модель принята нами в качестве прототипа.
[10]Недостатком прототипа является то, что у этой зубной щетки квадратные края, это может травмировать полость рта и десен, что приведет к частым походам к стоматологу и, как следствие затратам, а так же не эффективность очистки зубов и время на чистку зубов.
[11]Технической задачей заявленной полезной модели является качественное улучшение гигиены полости рта и зубов.
[12]Техническим результатом заявленной полезной модели является повышение эффективности использования зубной щетки.
[13]Заявленный технический результат достигается посредством создания зубной щетки, содержащей удлиненную ручку и головку, в которой установлено множество щетинок, и выполненной изогнутой формы. Зубная щетка выполнена из полимимера, головка зубной щетки размещена под углом от 5° до 9° к ручке, отверстия для размещения щетинок выполнены в виде ромбов, щетина выполнена двухуровневой, причем щетинки второго уровня закреплены на щетинках первого уровня.
[14]В одном из вариантов выполнения, щетинки имеют круглое сечение.
[15]В одном из вариантов выполнения щетинки верхнего уровня имеют меньший диаметр, чем щетинки нижнего уровня.
[16]В одном из вариантов выполнения, в качестве полимера использован полиоксиметилен (ПОМ), полибутилентерефталат (ПБТ) или полипропилен (ПП).
[17]Вышеупомянутые и другие цели, преимущества и особенности настоящей полезной модели станут более очевидными из следующего не ограничивающего описания его примерного варианта осуществления, приведенного в качестве примера со ссылкой на прилагаемый чертеж.
[18]Сущность полезной модели поясняется чертежами, на которых:

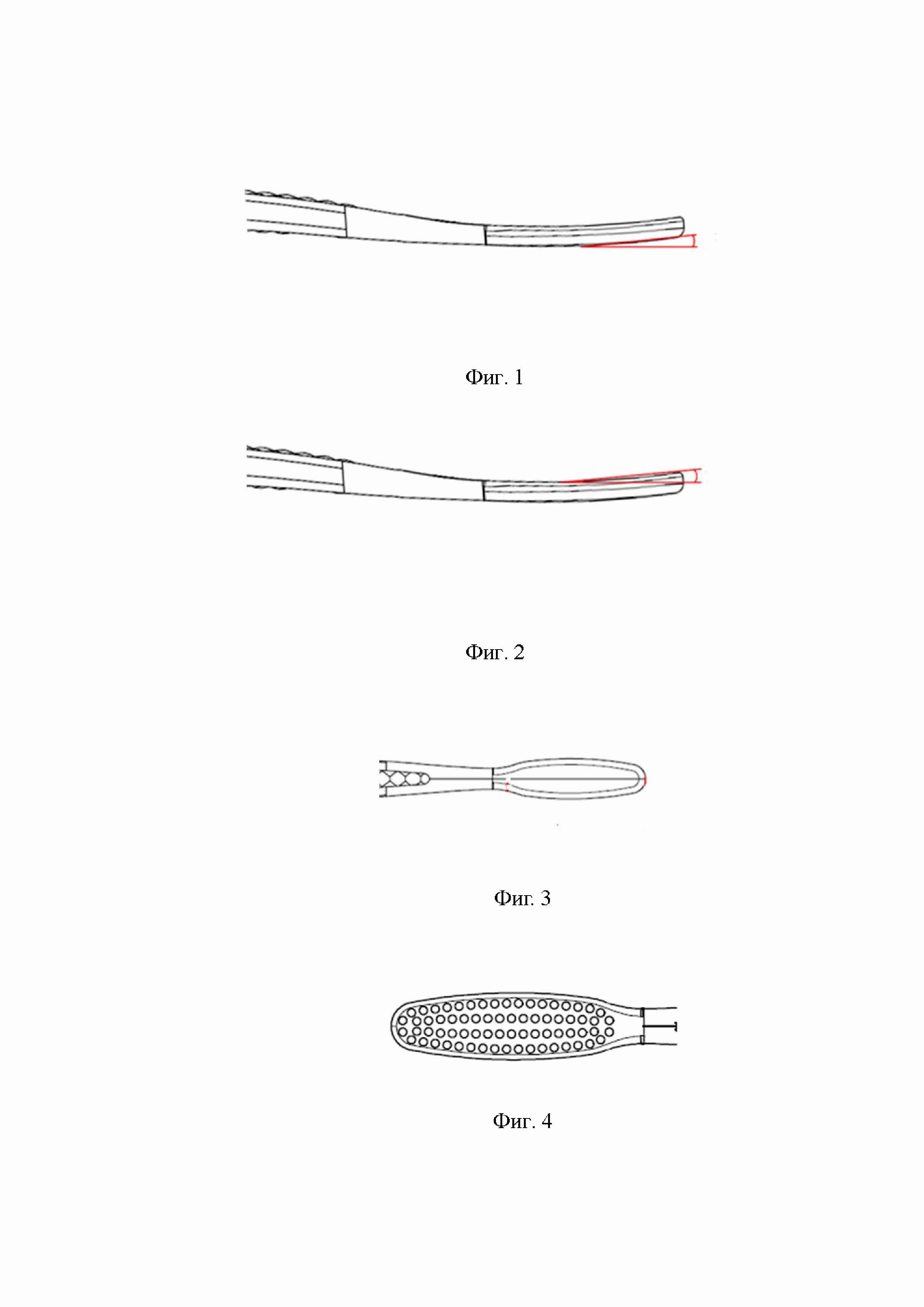

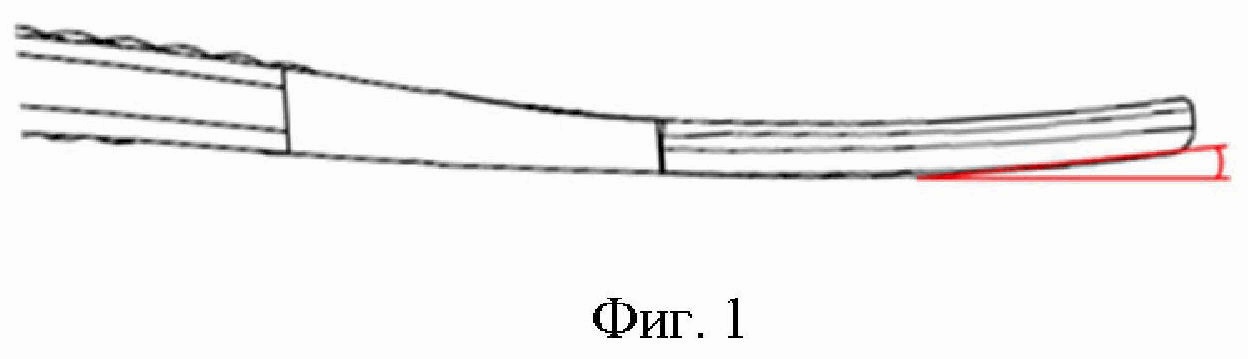

[19]фиг. 1 - задняя сторона головки зубной щетки;
[20]фиг. 2 - внутренняя поверхность головки зубной щетки;
[21]фиг. 3 - головка зубной щетки;
[22]фиг. 4 - вид сзади зубной щетки с отверстиями для щетинок;
[23]фиг. 5 - общий вид щетинок на головке зубной щетки;
[24]фиг. 6 - вид изгиба для щетинок у основания головки щетки;
[25]фиг. 7 - форма верхней части головки зубной щетки;

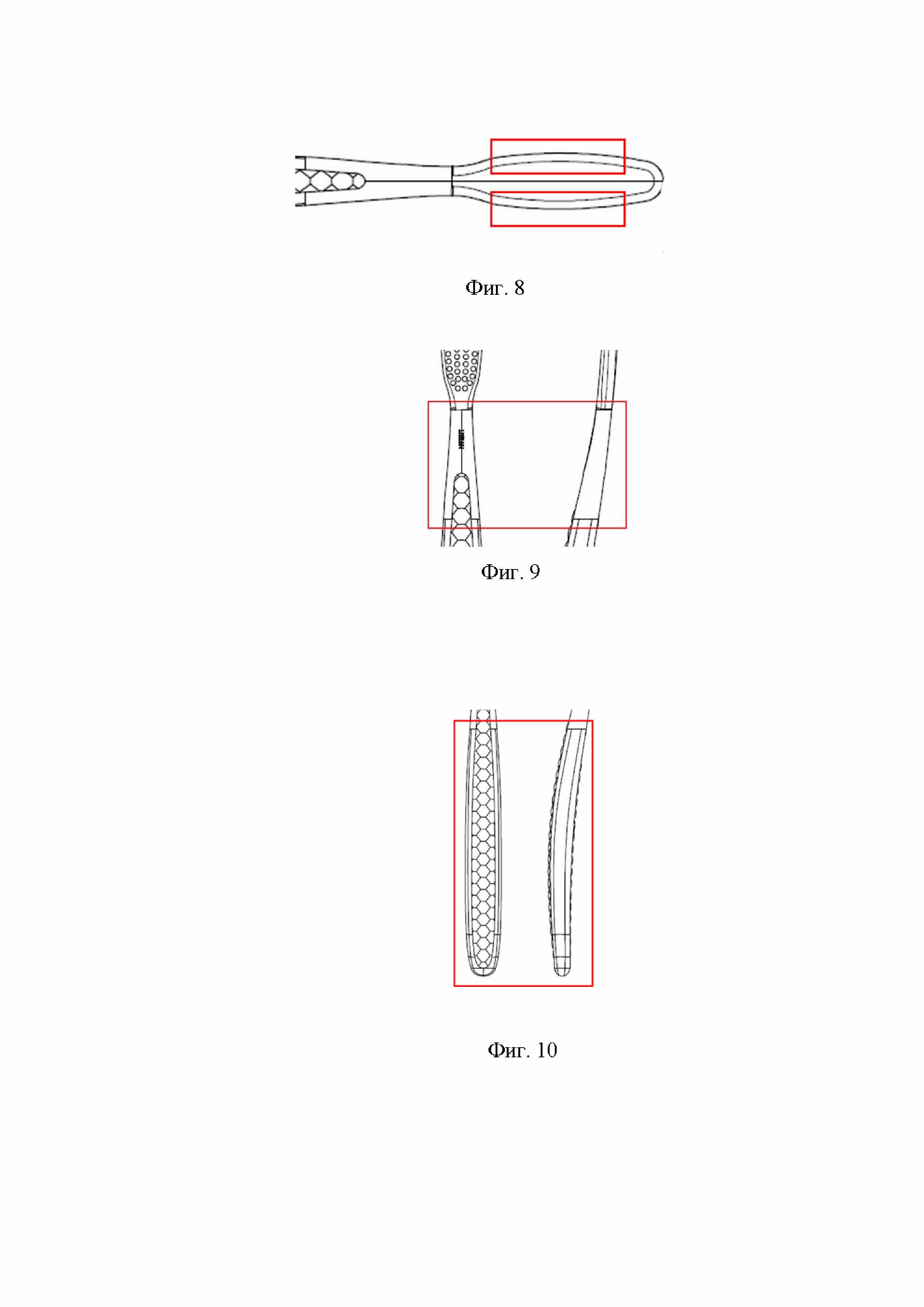

[26]фиг. 8 - боковые стороны головки зубной щетки;
[27]фиг. 9 - изогнутая часть от головки зубной щетки к ручке;
[28]фиг. 10 - ручка зубной щетки;

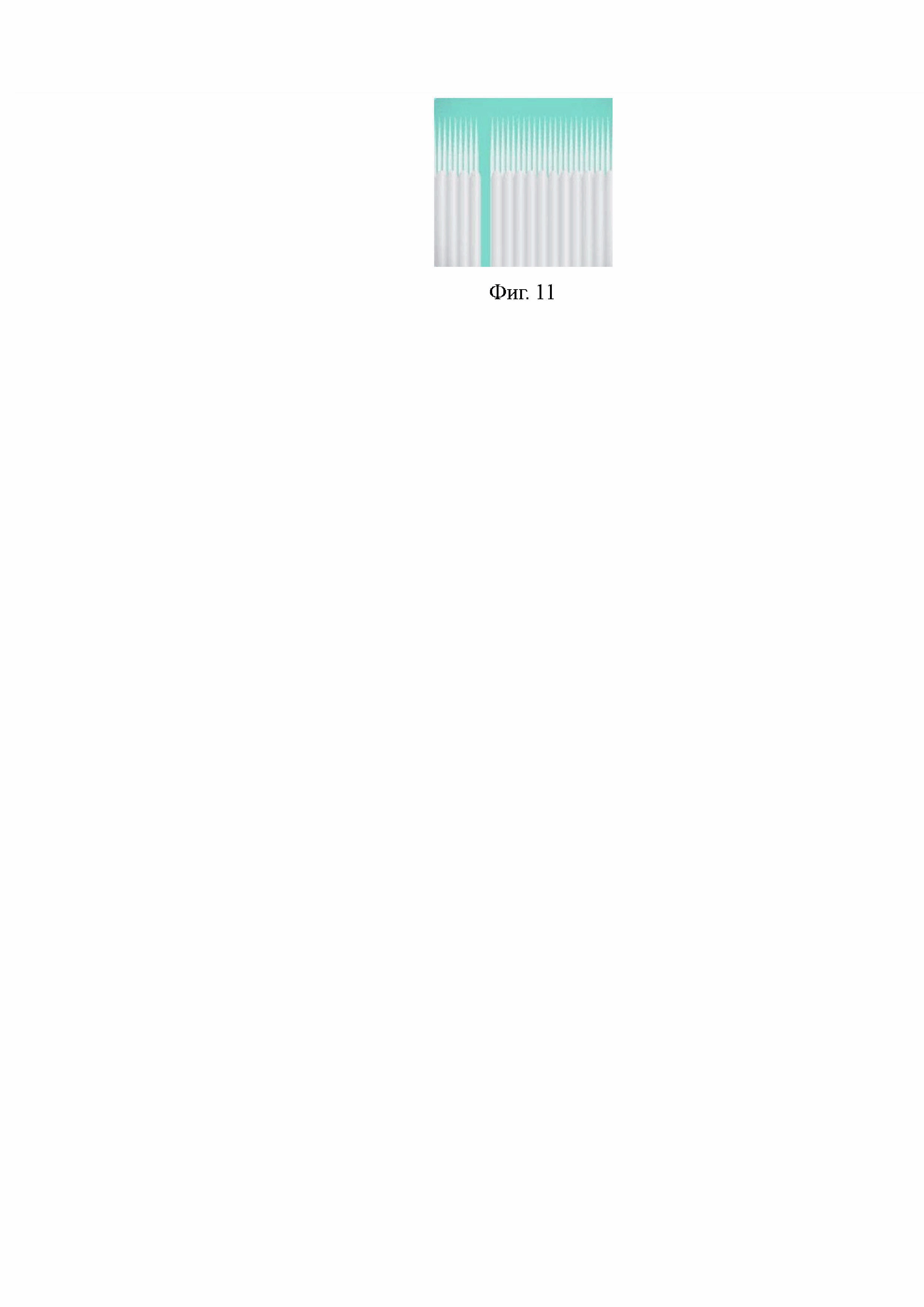

[29]фиг. 11 - верхний и нижний слой щетин, общий вид.
[30]Эти чертежи не охватывают и, кроме того, не ограничивают весь объем вариантов реализации данного технического решения, а представляют собой только иллюстративный материал частного случая его реализации.
[31]Заявленная зубная щетка выполнена следующим образом.
[32]Зубная щетка имеет изогнутую форму, удлиненную ручку и головку, в которой установлено множество щетинок. Щетка выполнена из полимера. Головка зубной щетки размещена под углом от 5° до 9° к ручке. Отверстия для размещения щетинок выполнены в виде ромбов. Щетина выполнена двухуровневой, причем щетинки второго уровня закреплены на щетинках первого уровня.
[33]В частном, неисчерпывающим примере выполнения зубной щетки, задняя сторона головки зубной щетки имеет изгиб от 5° до 9°, преимущественно 7°, как показано на фиг. 1, который совпадает с углом структуры ротовой полости человека, для защиты щек и внутренней поверхности губ от травм и ударов при чистке.
[34]Внутренняя поверхность головки зубной щетки имеет изгиб от 5° до 9°, преимущественно 7°, как показано на фиг. 2 , который такой же, как у структуры ротовой полости человека, для защиты зубов и десен от травм и ударов при чистке.
[35]Головка зубной щетки обычно предназначена для чистки 4-5 зубов за один раз, в заявленном решении размер рабочей поверхности увеличен в два раза по сравнению с известными зубными щетками на 4,5 см, фиг. 3.
[36]Количество отверстий для щетинок в показанном примере щетки составляет 70, фиг. 4, которые содержат 4500 щетинок, что тщательно очистить большую площадь ротовой полости за одно применение, фиг. 5. Щетины развернуты внутрь для защиты зубов и десен от травм и ударов, фиг. 6.
[37]В приведенном примере верхняя часть головки зубной щетки имеет круглую форму размером 5 мм для защиты внутренней поверхности щек и десен от ран и ударов, а также для очищения внутренних коренных зубов, фиг. 7.
[38]Боковые стороны головки зубной щетки изогнуты, чтобы защитить щеки, верхнюю и нижнюю губы от царапин и иных повреждений, фиг. 8.
[39]Закругленная форма верхней части и изгиб нижней части головки зубной щетки спроектированы с применением жидкостной инженерии, чтобы сгладить поток слюны и зубной пасты.
[40]Изогнутая часть от головки зубной щетки к ручке передает большую часть давления на головку зубной щетки с небольшим усилием, так что пользователь может чистить зубы с меньшим усилием, фиг. 9.
[41]Ручка зубной щетки имеет стабильную и удобную изогнутую структуру с низким усилием, прикладываемым к руке, и высоким усилием, передаваемым, когда пользователь держит зубную щетку, фиг. 10.
[42]К щетинкам была применена полуустановившаяся техника щетины, для выполнения двух функций: эластичной и тонкой щетинки одновременно.
[43]Для удобства пользователей со слабыми деснами, тонкие щетинки были помещены в верхний уровень и укреплены на нижнем уровне щетинок.
[44]Верхний слой щетинок - это микрощетинки, которые аккуратно удаляют налет между деснами и зубами, не травмирую ротовую полость.
[45]Нижний слой щетинок - это эластичные щетинки, которые защищают десны и удаляют зубной налет с поверхности зубов, фиг 11.
[46]Периметр от самой верхней точки до самой нижней точки микро щетинок, имплантированных в верхние щетинки, немного расширен, поэтому щетинки имеют определенное напряжение при сгибе.
[47]Головка зубной щетки умеет увеличенный размер по сравнению с аналогами и снабжена бóльшим количеством щетины, поэтому она быстрее удаляет неприятный запах изо рта и обесцвечивание языка.
[48]Рисунок рукоятки имеет форму круглой «капли», чтобы пользователь не повредил руку, держа ее.
[49]Форма круглой «капли воды» на ручке плотно прилегает к ручке, чтобы рука пользователя не скользила по круглой изогнутой поверхности.
[50]Большое количество щетины при чистке зубов дает массажный эффект деснам, а также даже небольшое количество зубной пасты может привести к образованию пены, необходимой для чистки.
[51]Щетка выполнена из полимерного материала, например, такого как из полиоксиметилен (ПОМ), полибутилентерефталат (ПБТ) или полипропилен (ПП).
[52]Микрощетинки круглой обработки не травмируют десну.
[53]Увеличенная чистящая площадь щетки состоит из множества пучков, что позволяет тщательней очищать ротовую полость.
[54]Двухуровневая щетина лучше проникает в межзубные промежутки. Удаляет больше налета и эффективней защищает от кариеса.
[55]Настоящее изобретение относится к зубной щетке, способной расширять область для протирания зубов и легко очищать большую площадь за короткое время.
[56]Обычно зубная щетка состоит из ручки и головки, а в головной части установлено множество щетинок. После нанесения зубной пасты на голову зубной щетки пользователь чистит зубы, протирая головкой зубной щетки с зубной пастой зубы и десны.
[57]В это время щетина моет зубы и проникает в межзубное пространство для удаления остатков пищи и т.п., остающихся между зубами. Чтобы повысить эффективность чистки зубов, пользователи часто чистят зубы различными способами, используют зубную пасту, подходящую для их зубов, или используют электрическую зубную щетку вместо ручной зубной щетки, которая должна вручную перемещать щетину.
[58]Однако, поскольку большинство зубных щеток, представленных в настоящее время на рынке, имеют маленькую головку либо с мало количеством щетин, а щетина просто установлена в прямом и плоском состоянии, время чистки увеличивается, и головка натыкается на щеки, что вызывает шрамы, что затрудняет поддержание здоровья полости рта..
[59]Следовательно, хотя недавно были разработаны зубные щетки в различных формах, все еще существует проблема, заключающаяся в том, что эффективность и удобство чистки зубов невысоки.
[60]Настоящее изобретение было создано для решения проблем предшествующего уровня технологии, как описано выше, и цель настоящего изобретения состоит в том, чтобы головная часть имела угол по меньшей мере от 5 до 9 градусов, так что при чистке зубов она не раздражает щеки и ротовую полость и обеспечивает чистку большой площадью за короткое время. Это позволяет сократить время чистки головы.
[61]Отверстие для щетины представляет собой зубную щетку, отличающуюся тем, что оно выполнено в виде множества ромбов.
[62]Основные преимущества технического решения:
[63]- круглые щетинки не травмируют десну;
[64]- увеличенная чистящая площадь щетки состоит из множества пучков щетинок, что позволяет тщательнее очищать ротовую полость, без травм;
[65]- двухуровневая щетина лучше проникает в межзубные промежутки;
[66]- удаляет больше налета и эффективней защищает от кариеса.
