[1]Полезная модель относится к средствам дезинфекции с использованием ультрафиолетового излучения, а именно к бактерицидным облучателям открытого типа, и направлена на повышение эффективности бактерицидного обеззараживания воздуха и поверхностей, в различных, преимущественно, медицинских помещениях в отсутствие людей.
[2]Из уровня техники известен бактерицидный облучатель открытого типа, содержащий корпус, снабженный патронами, в которых закреплены бактерицидные ртутные лампы, подключенные к пускорегулирующему аппарату блока питания и управления (RU 124152 U1, A61L 2/10, 2012). Однако конструкция корпуса данного облучателя, как и другие известных устройств подобного типа, как правило, не обеспечивает возможности размещения трех и более бактерицидных ртутных ламп, что снижает эффективность обеззараживания воздуха и загрязненных поверхностей в больших помещениях.
[3]Технический результат, на получение которого направлена полезная модель, заключается в повышении эффективность бактерицидного обеззараживания воздуха и различных поверхностей в больших помещениях.
[4]Решения поставленной задачи и достижение заявленного технического результата обеспечивается тем, что в бактерицидном облучателе, содержащем корпус, снабженный патронами, в которых закреплены бактерицидные ртутные лампы, подключенные к пускорегулирующим аппаратам блока питания и управления, согласно полезной модели, корпус выполнен в виде пустотелого трубчатого профиля с внутренним сквозным каналом, на боковой поверхности которого снаружи установлены патроны, в которых закреплены бактерицидные ртутные лампы, при этом в нижней части сквозного канала трубчатого профиля размещен вентилятор, а корпус установлен вертикально на опорах.
[5]Кроме того, корпус размещен на опорах, снабженных колесами с тормозами.
[6]Кроме того, блок питания и управления снабжен счетчиком наработки ламп.
[7]Кроме того, блок питания и управления снабжен блоком задержки включения.
[8]В заявленном бактерицидном облучателе могут быть установлены линейные прямые газоразрядные ртутные лампы низкого давления или газоразрядные ртутные лампы низкого давления с односторонними выводами U-образной или Н-образной формы.
[9]Заявленное выполнение корпуса в виде пустотелого трубчатого профиля с внутренним сквозным каналом, на боковой поверхности которого снаружи установлены патроны, в которых закреплены бактерицидные ртутные лампы, существенно увеличивает количество бактерицидных ламп, размещенных на корпусе, и, соответственно, увеличивает поток бактерицидного излучения, что повышает эффективность бактерицидного обеззараживания воздуха и различных поверхностей и позволяет интенсивно и равномерно обрабатывать помещения большого объема и за меньшее время.
[10]Кроме того, за счет циркуляции воздушных потоков, вызванной подъемным движение воздуха в сквозном канале пустотелого трубчатого корпуса, создаваемым вентилятором, обеспечивается интенсивное перемещение и равномерное распределение обеззараживаемого воздуха по всему объему обрабатываемого помещения, что повышает эффективность бактерицидного обеззараживания, особенно, больших помещений. При этом происходит охлаждение стенок корпуса и, соответственно, бактерицидных ртутных ламп, что повышает долю (мощность) полезного ультрафиолетового бактерицидного излучения и увеличивает срок эффективной работы бактерицидных ртутных ламп, и дополнительно повышает эффективность работы бактерицидного облучателя.
[11]Кроме того, наличие в блоке питания и управления электронного цифрового счетчика наработки часов (счетчика времени работы) ламп обеспечивает возможность своевременной замены выработавшей ресурс бактерицидной ртутной лампы, у которой происходит снижение излучаемого ультрафиолетового потока выше 30%, дополнительно повышает надежность и эффективность работы бактерицидного облучателя.
[12]Кроме того, наличие в блоке питания и управления блока задержки включения и блока-задатчика времени работы обеспечивает надежность автоматического управления работой заявленного открытого бактерицидного облучателя без нахождения оператора в обрабатываемом помещении.

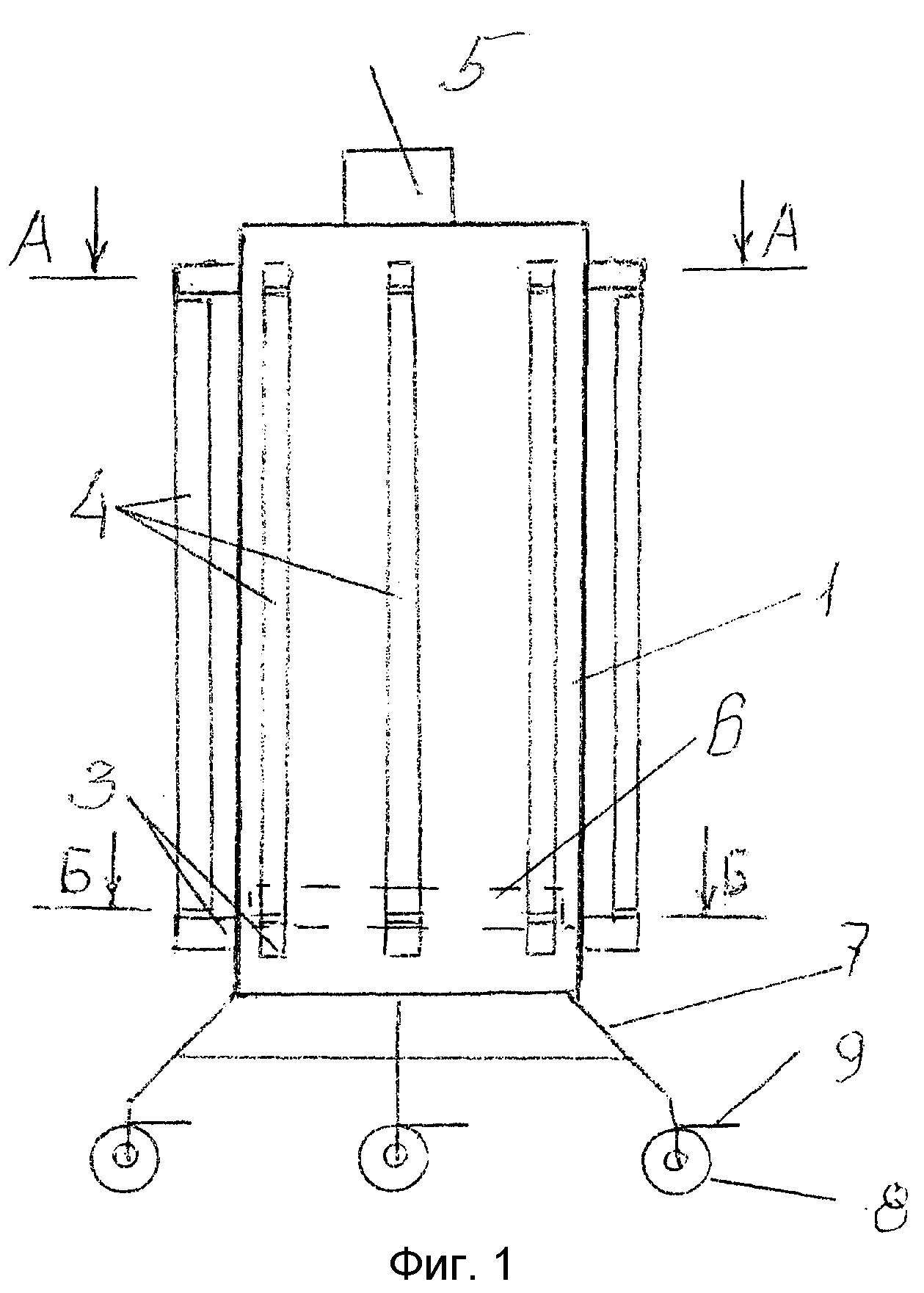

[13]На Фиг. 1 представлен общий вид бактерицидного облучателя открытого типа, на Фиг. 2 - сечение А-А на Фиг. 1, на Фиг. 3 - сечение Б-Б на Фиг. 1.
[14]Бактерицидный облучатель содержит вертикально установленный корпус 1, выполненный в виде пустотелого трубчатого профиля с внутренним сквозным каналом 2 (цилиндрической или многогранной трубы), на боковой поверхности - стенке которого снаружи установлены патроны 3, в которых закреплены линейные прямые газоразрядные ртутные лампы 4 низкого давления или газоразрядные ртутные лампы низкого формы (на чертеже не показано), подключенные к электронным пускорегулирующим аппаратам (на чертеже не показано) блока 5 питания и управления, при этом в нижней части сквозного канала 2 установлен осевой вентилятор 6.
[15]Корпус 1 установлен вертикально на опорах 7, снабженных колесами 8 с тормозами 9, что обеспечивает возможность легкого перемещения бактерицидного облучателя и надежного фиксирования на месте.
[16]Кроме того, блок 5 питания и управления снабжен электронным цифровым счетчиком наработки ламп (на чертеже не показано), а также может быть снабжен блоком задержки включения и блоком-задатчиком времени работы (на чертеже не показано).
[17]Бактерицидный облучатель открытого типа предназначен для обеззараживания воздуха и различных поверхностей в помещениях в отсутствии людей и работает следующим образом.
[18]Бактерицидный облучатель устанавливают в обеззараживаемое помещение и подключают блок 5 питания и управления к источнику электропитания (электрической сети). Кроме того, (как вариант) через заданный блоком задержки включения временной интервал, например, 30-60 секунд, в течение которого оператор покидает помещение, автоматически посредством блока питания и управления производится подача напряжения на электронные пускорегулирующие аппараты, которые осуществляют пуск и поддержание рабочего режима бактерицидных газоразрядных ртутных ламп 5 низкого давления, и включается вентилятор 6. Бактерицидные ртутные лампы 5 низкого давления генерируют в окружающую среду ультрафиолетовые лучи с длиной волны 253,7 нм, которые обладают наибольшим бактерицидным действием, направленным на уничтожение бактерий, вирусов, спор, грибков, дрожжей и т.п., что обеспечивает эффективное обеззараживание воздуха и различных поверхностей в обрабатываемом помещении. При этом в результате подъемного движения воздуха в сквозном канале 2 трубчатого корпуса 1, побуждаемого вентилятором 6, происходит интенсивная циркуляции воздушных потоков, которая обеспечивает эффективное перемещение и равномерное распределение обеззараживаемого воздуха по всему объему обрабатываемого помещения, что повышает эффективность бактерицидного обеззараживания, особенно, больших помещений, а также протекает процесс охлаждения стенок корпуса 1 и, соответственно, бактерицидных ртутных ламп 5, что повышает долю (мощность) полезного ультрафиолетового бактерицидного излучения и увеличивает срок эффективной работы бактерицидных ртутных ламп.
[19]После отработки определенного времени, заданного блоком-задатчиком времени работы, автоматически происходит выключение электропитания бактерицидного облучателя. Наличие электронного цифрового счетчика наработки лампы обеспечивает возможность своевременной замены отработавшей свой срок бактерицидной ртутной лампы 5, что повышает надежность работы облучателя и, соответственно, повышает эффективность процесса обеззараживания.
