[1]Полезная модель относится к средствам дезинфекции с использованием ультрафиолетового излучения, а именно к бактерицидным облучателям открытого типа, и направлена на повышение эффективности бактерицидного обеззараживания воздуха и поверхностей, в различных, преимущественно, медицинских помещениях в отсутствии людей.
[2]Из уровня техники известен бактерицидный облучатель открытого типа, содержащий корпус, снабженный патронами, в которых закреплены бактерицидные ртутные лампы, подключенные к пускорегулирующему аппарату блока питания и управления (RU 124152 U1, А61L 2/10, 2012). Однако конструкция корпуса данного облучателя, как и другие известных устройств подобного типа, как правило, не обеспечивает возможности размещения трех и более бактерицидных ртутных ламп, что снижает эффективность обеззараживания воздуха и загрязненных поверхностей в больших помещениях.
[3]Технический результат, на получение которого направлена полезная модель, заключается в повышении эффективность бактерицидного обеззараживания воздуха и различных поверхностей в больших помещениях.
[4]Решение поставленной задачи и достижение заявленного технического результата обеспечивается тем, что в бактерицидном облучателе, содержащем корпус, снабженный патронами, в которых закреплены бактерицидные ртутные лампы, подключенные к пускорегулирующим аппаратам блока питания и управления, согласно полезной модели, корпус выполнен в виде пустотелого трубчатого профиля с внутренним сквозным каналом, на боковой поверхности которого снаружи установлены патроны, в которых закреплены бактерицидные ртутные лампы.
[5]Технический результат, на получение которого направлена полезная модель, заключается в повышении эффективность бактерицидного обеззараживания воздуха и различных поверхностей в больших помещениях.
[6]Решения поставленной задачи и достижение заявленного технического результата обеспечивается тем, что в бактерицидном облучателе, содержащем корпус, снабженный патронами, в которых закреплены бактерицидные ртутные лампы, подключенные к пускорегулирующим аппаратам блока питания и управления, согласно полезной модели, корпус выполнен в виде пустотелого трубчатого профиля с внутренним сквозным каналом, на боковой поверхности которого снаружи установлены патроны, в которых закреплены бактерицидные ртутные лампы.
[7]Предпочтительно, корпус установлен вертикально на опорах, снабженных колесами.
[8]Кроме того, блок питания и управления снабжен счетчиком наработки бактерицидных ртутных ламп.
[9]Кроме того, блок питания и управления может быть снабжен блоком задержки включения.
[10]Кроме того, что блок питания и управления может быть снабжен блоком - задатчиком времени работы.
[11]В заявленном бактерицидном облучателе могут быть установлены линейные прямые газоразрядные ртутные лампы низкого давления или газоразрядные ртутные лампы низкого давления с односторонними выводами U-образной или Н-образной формы.
[12]Заявленное выполнение корпуса в виде пустотелого трубчатого профиля с внутренним сквозным каналом, на боковой поверхности которого снаружи установлены патроны, в которых закреплены бактерицидные ртутные лампы, существенно увеличивает
[13]количество бактерицидных ламп, размещенных на корпусе, и, соответственно, увеличивает поток бактерицидного излучения, что повышает эффективность бактерицидного обеззараживания воздуха и различных поверхностей и позволяет интенсивно и равномерно обрабатывать помещения большого объема за меньшее время. Кроме того, за счет подъемного движение воздуха во внутреннем сквозном канале пустотелого трубчатого корпуса происходит охлаждение его стенок и, соответственно, бактерицидных ртутных ламп, что повышает долю (мощность) полезного ультрафиолетового бактерицидного излучения и увеличивает срок эффективной работы бактерицидных ртутных ламп, а также возрастает интенсивность перемещения и равномерность распределения обеззараживаемого воздуха по всему объему обрабатываемого помещения, обусловленные возникающей естественной циркуляцией, что также повышает эффективность бактерицидного обеззараживания, особенно, больших помещений.
[14]При этом наличие в блоке питания и управления электронного цифрового счетчиком наработки часов (счетчика времени работы) ламп обеспечивает возможность своевременной замены выработавшей ресурс бактерицидной ртутной лампы, у которой происходит снижение излучаемого ультрафиолетового потока выше 30%, дополнительно повышает надежность и эффективность работы бактерицидного облучателя.
[15]Кроме того, наличие в блоке питания и управления блока задержки включения и блока - задатчика времени работы обеспечивает надежность автоматического управления работой заявленного открытого бактерицидного облучателя без нахождения оператора в обрабатываемом помещении.

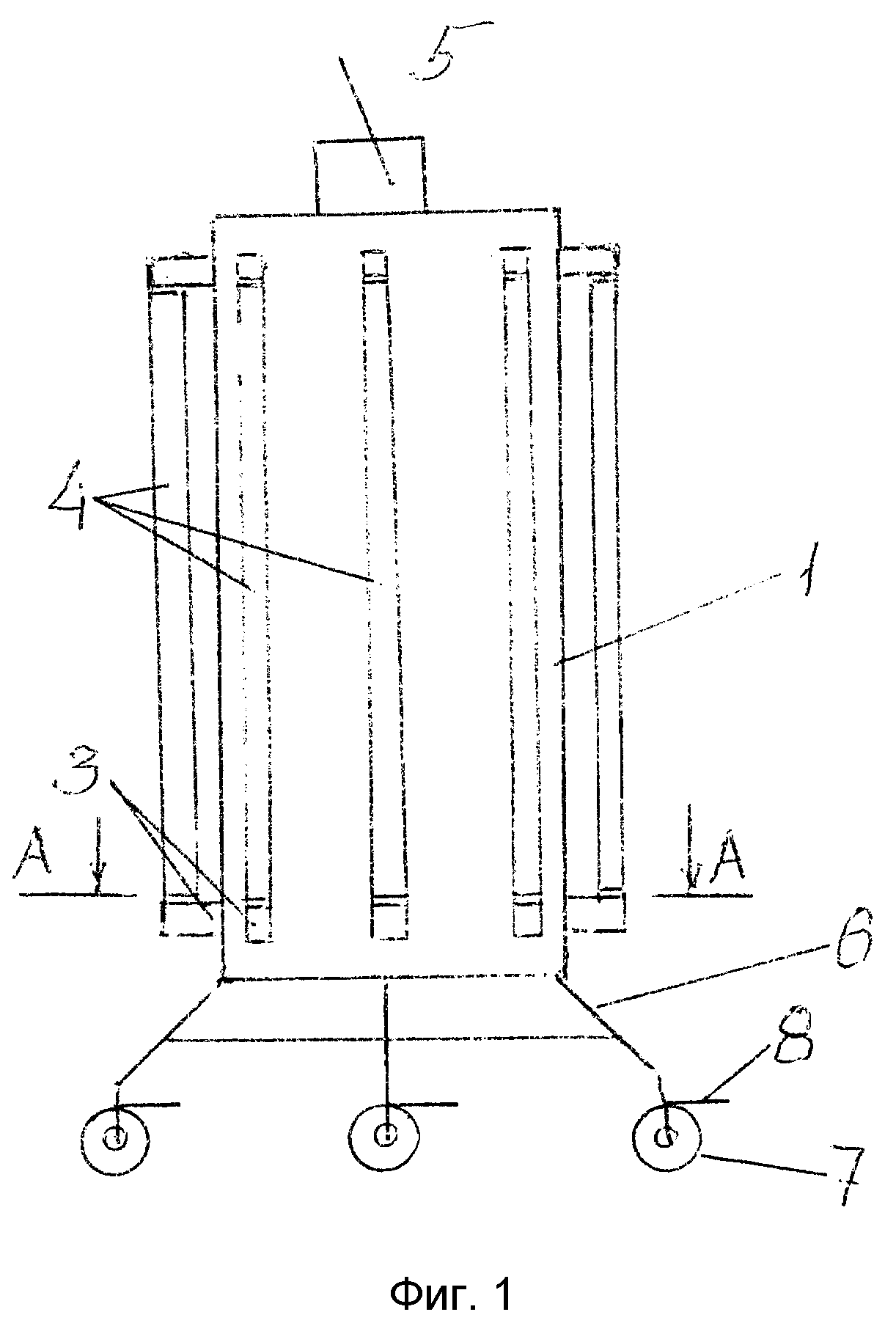

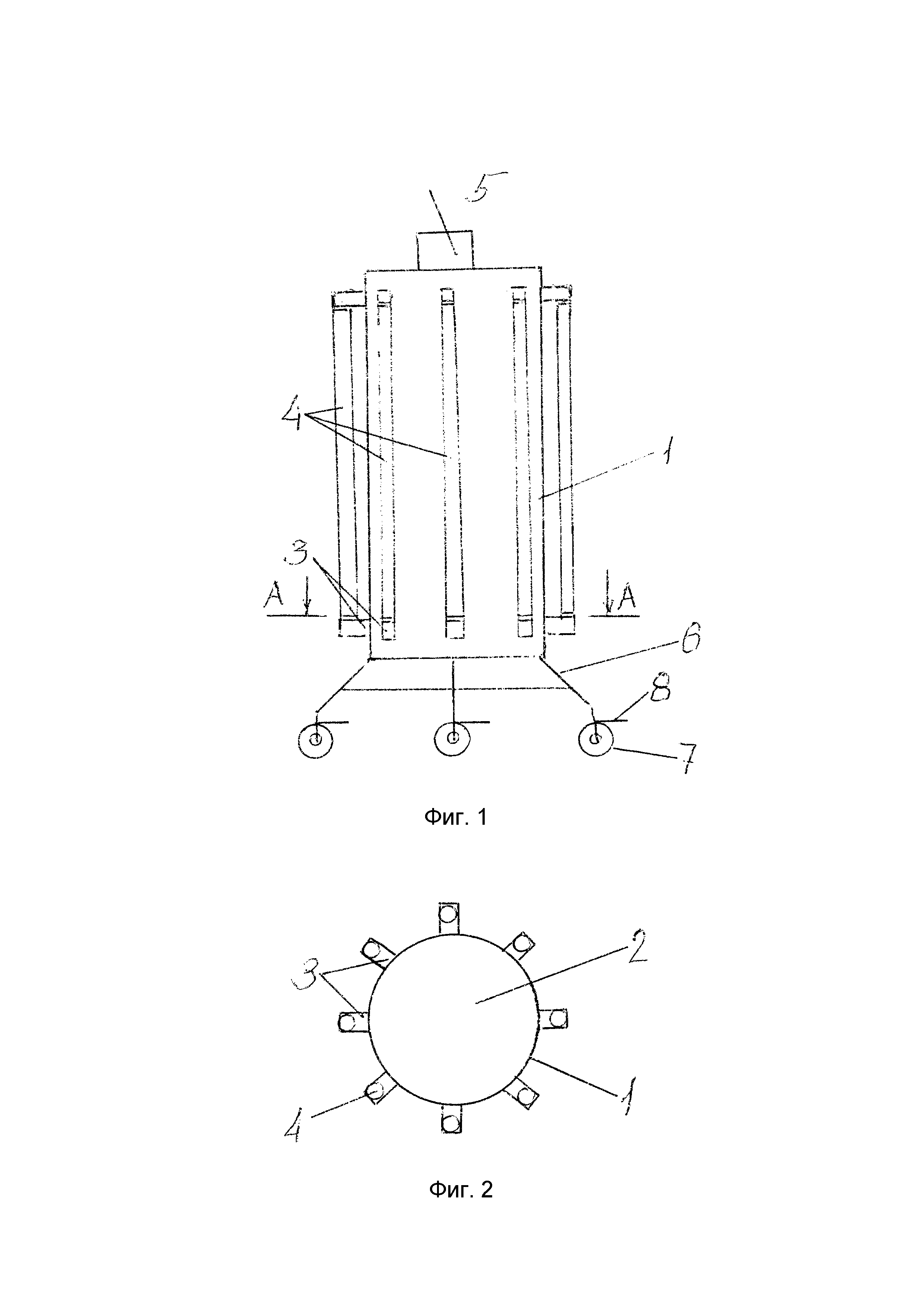

[16]На Фиг. 1 представлен общий вид бактерицидного облучателя открытого типа, на Фиг. 2 - сечение А-А на Фиг. 1.
[17]Бактерицидный облучатель содержит вертикально расположенный корпус 1, выполненный в виде пустотелого трубчатого профиля (например, цилиндрической или многогранной трубы) с внутренним сквозным каналом 2, на боковой поверхности -стенке которого снаружи установлены патроны 3, в которых закреплены бактерицидные линейные прямые газоразрядные ртутные лампы 4 низкого давления или газоразрядные ртутные ламы низкого давления с односторонними выводами U-образной или Н-образной формы (на чертеже не показано), которые подключены к электронным пускорегулирующим аппаратам (на чертеже не показано) блока 5 питания и управления.
[18]Предпочтительно, корпус 1 установлен вертикально на опорах 6, снабженных колесами 7 с тормозами 8, что обеспечивает возможность легкого перемещения бактерицидного облучателя и надежного фиксирования на месте.
[19]Бактерицидный облучатель открытого типа предназначен для обеззараживания воздуха и поверхностей в различных помещениях в отсутствии людей и работает следующим образом.
[20]Бактерицидный облучатель устанавливают в обеззараживаемое помещение и подключают блок питания и управления к источнику электропитания (электрической сети). При этом (как вариант) через заданный блоком задержки включения временной интервал, например, 3(Н60 секунд, в течение которого оператор покидает помещение, автоматически посредством блока 5 питания и управления производится подача напряжения на электронные пускорегулирующие аппараты, которые осуществляет пуск и поддержание рабочего режима бактерицидных газоразрядных ртутных ламп 4 низкого давления. Бактерицидные ртутные лампы 3 низкого давления генерирует в окружающую среду ультрафиолетовые лучи с длиной волны 253,7 нм, которые обладают наибольшим бактерицидным действием, направленным на уничтожение бактерий, вирусов, спор, грибков, дрожжей и т.п., что обеспечивает эффективное обеззараживание воздуха и различных поверхностей в обрабатываемом помещении.
[21]При этом за счет нагрева воздуха от тепла, выделяемого при работе бактерицидных ртутных ламп 4, возникает подъемное движение воздуха во внутреннем сквозном канале пустотелого трубчатого корпуса 1, которое обусловливает охлаждение его стенки и, соответственно, бактерицидных ртутных ламп 4, что повышает долю (мощность) полезного ультрафиолетового бактерицидного излучения и увеличивает срок эффективной работы бактерицидных ртутных ламп 4, а также способствует побуждению естественной циркуляции обеззараживаемого воздуха, что вызывает интенсивное перемещение и равномерное распределению обеззараживаемого воздуха по всему объему обрабатываемого помещения. После отработки определенного времени, заданного блоком - задатчиком времени работы, происходит автоматическое выключение электропитания бактерицидного облучателя.
[22]Наличие датчика наработки лампы обеспечивает возможность своевременной замены отработавшей свой срок бактерицидной ртутной лампы 4, что повышает надежность работы облучателя и, соответственно, повышает эффективность процесса обеззараживания.
