Реферат

[11]

Полезная модель относится к технике и технологии бурения нефтяных и газовых скважин, в частности к повышению прочности и герметичности стенок скважин в интервалах проницаемых пород. Гидроизлучатель состоит из корпуса с центральным осевым каналом и лопастями, в которых находятся две насадки для формирования струй жидкости, соединенные с центральным осевым каналом через подводящие каналы, при этом в подводящие каналы установлены защитные втулки из карбида вольфрама, а их входы со стороны внутренней полости армируют твердосплавным электродом. Данная конфигурация гидроизлучателя позволяет защитить наиболее подверженные эрозионному износу части устройства, что значительно повысит технико-экономические показатели применяемого оборудования. 1 фиг.

Формула изобретения

Гидроизлучатель, включающий корпус с центральным осевым каналом и лопастями, в которых находятся две насадки для формирования струй жидкости, соединенные с центральным осевым каналом через подводящие каналы, отличающийся тем, что в подводящие каналы установлены защитные втулки из карбида вольфрама, а их входы со стороны внутренней полости армированы твердосплавным электродом.

Описание

[1]

Полезная модель относится к технике и технологии бурения нефтяных и газовых скважин, в частности к повышению прочности и герметичности стенок скважин в интервалах проницаемых пород.

[2]

Известно устройство для сооружения скважин, являющееся прототипом полезной модели, содержащее корпус с центральным каналом, центратор c лопастями, две одинакового диаметра насадки, расположенные в центрирующих лопастях в одной плоскости, перпендикулярной оси центрального канала, и имеющие с ним гидравлическую связь, оси насадок пересекаются под углом 90°. В центрирующих лопастях корпуса по их наружному диаметру на уровне расположения насадок относительно продольной оси корпуса выполнены кольцевые канавки, точка пересечения осей насадок расположена внутри окружности, равной диаметру долота, на расстоянии 2 dн от нее, а расстояние от торца насадок до точки пересечения осей насадок равно 4-5dн (Патент РФ №2303687, опубл. 27.07.2007г.).

[3]

Недостатком данного изобретения является низкий ресурс корпуса устройства в связи с эрозионным износом внутренних, подводящих к насадкам, каналов.

[4]

Задача полезной модели - защита подводящих каналов насадок для кольматации стенок скважины от эрозионного износа с целью увеличения ресурса корпуса устройства за счет долговечности и износостойкости.

[5]

Поставленную задачу решают с помощью гидроизлучателя, включающего корпус с центральным осевым каналом и лопастями, в которых находятся две насадки для формирования струй жидкости, соединенные с центральным осевым каналом через подводящие каналы, согласно полезной модели, в подводящие каналы установлены защитные втулки из износостойкого материала, а их входы со стороны внутренней полости армируются твердосплавным электродом.

[6]

Предлагаемая полезная модель представляет собой корпус 1 с лопастями спиральными или прямыми 2, центральным осевым каналом 3, двумя насадками 4 для формирования струй жидкости, расположенных под углом α=70-100°. Насадки 4 соединены с центральным осевым каналом 3 через подводящие каналы 5. Причем в подводящие каналы 5 установлены защитные втулки 6 из износостойкого материала, например, карбида вольфрама, а их входы со стороны внутренней полости армируют твердосплавным электродом 7.

[7]

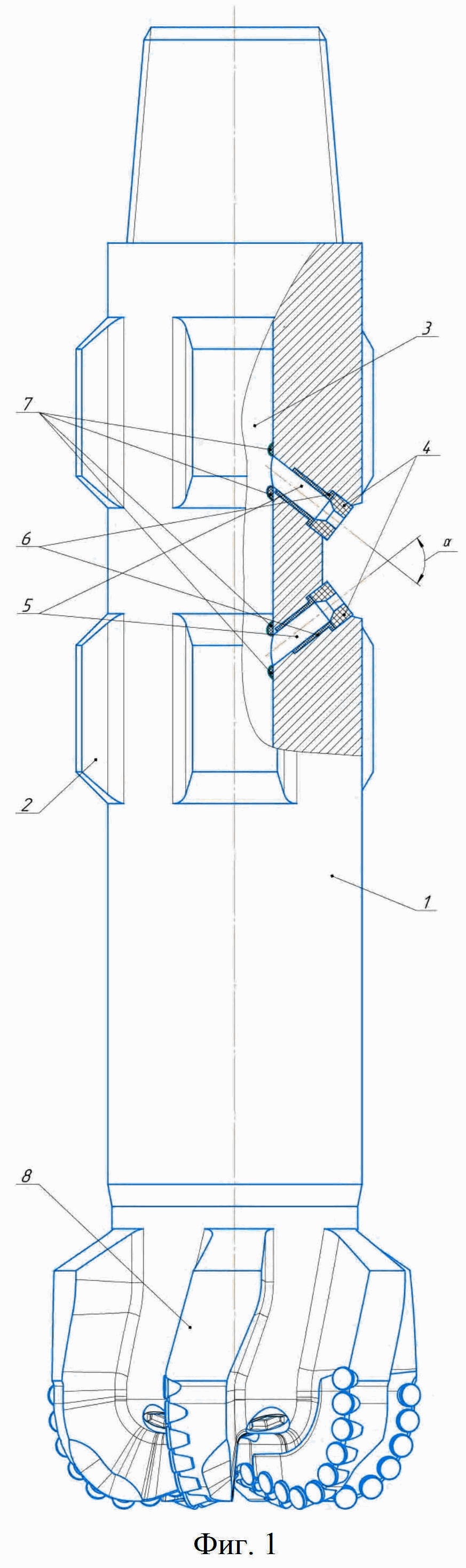

На фиг. 1 показан общий вид гидроизлучателя.

[8]

Устройство работает следующим образом:

[9]

гидроизлучатель включают в состав компоновки низа бурильной колонны при любом способе бурения с гидромониторным долотом и спускают в скважину на заданную глубину. Подбором площади сечения насадок гидромониторного долота 8 и насадок гидроизлучателя 4 устанавливают заданный перепад давления на насадках при определенной подаче бурового насоса. При этом часть потока высокоабразивного бурового раствора из центрального осевого канала 3 через входы, армированные твердосплавным электродом 7, по подводящим каналам 5, через установленные в них втулки из износостойкого материала 6 и насадки 4, оказывает воздействие на стенки скважины, направленное на повышение герметичности и прочности проницаемых пород. Остальная часть потока бурового раствора через насадки гидромониторного долота 8 идет на очистку долота и забоя скважины.

[10]

Применение защитных втулок из износостойкого материала и армирование входных отверстий подводящих каналов позволит защитить наиболее подверженные эрозионному износу части гидроизлучателя, что значительно повысит технико-экономические показатели применяемого оборудования.
