патент
№ RU 2034230
МПК F42B10/06

ПРОТИВОГРАДОВАЯ РАКЕТА

Авторы:
Байсиев Х.-М.Х.
Номер заявки
4931752/23
Дата подачи заявки
29.04.1991
Опубликовано
30.04.1995
Страна
RU
Как управлять
интеллектуальной собственностью
Чертежи
1
Реферат

[12]

Использование: активное воздействие на облака с целью предотвращения градобитий и вызывания осадков. Сущность изобретения: противоградовая ракета содержит корпус 1 с твердотопливным двигателем 2 и сопловым блоком 3, коаксиальную обечайку 4, размещенную в хвостовой части корпуса с возможностью свободного вращения, и аэродинамические поверхности, расположенные во взаимно перпендикулярных плоскостях. Одна пара диаметрально противоположных аэродинамических поверхностей снабжена стабилизаторами крена, а в другой перпендикулярной им паре аэродинамических поверхностей 7 образованы каналы 8 для размещения вышибных зарядов 9 и суббоеприпасов 10 с активными элементами. 1 з.п. ф-лы, 2 ил.

Формула изобретения

1. ПРОТИВОГРАДОВАЯ РАКЕТА, содержащая корпус с твердотопливным двигателем и сопловым блоком, реактивные элементы, коаксиальную обечайку, размещенную в хвостовой части корпуса с возможностью свободного вращения вокруг продольной оси, и аэродинамические поверхности на обечайке, размещенные во взаимно перпендикулярных плоскостях, отличающаяся тем, что, с целью повышения эффективности, в ней две диаметрально противоположные аэродинамические поверхности снабжены стабилизаторами крена, а в перпендикулярной им паре аэродинамических поверхностей образованы каналы для размещения вышибных зарядов и суббоеприпасов с активными элементами.

2. Ракета по п.1, отличающаяся тем, что стабилизаторы крена выполнены в виде роллеронов.

Описание

[1]

Изобретение относится к ракетной технике и может быть использовано для активного воздействия на облака с целью предотвращения градобития и вызывания осадков.

[2]

Известны противоградовые ракеты, содержащие корпус, головную часть, твердотопливный двигатель с сопловым блоком, активные элементы и коаксиальную обечайку с взаимно перпендикулярными поверхностями, размещенную в хвостовой части корпуса с возможностью свободного вращения вокруг продольной оси.

[3]

Недостатком этих ракет является их сравнительно невысокая эффективность из-за централизованного выброса активных элементов.

[4]

Целью изобретения является повышение эффективности путем увеличения площади воздействия на облака активных элементов.

[5]

Сущность изобретения заключается в том, что в противоградовой ракете сопловой блок выполнен с коаксиальной обечайкой, размещенной в хвостовой части корпуса с возможностью свободного вращения. Одна пара диаметрально противоположных аэродинамических поверхностей снабжена стабилизаторами крена, а в другой перпендикулярной им паре аэродинамических поверхностях образованы каналы для размещения вышибных зарядов и суббоеприпасов с активными элементами.

[6]

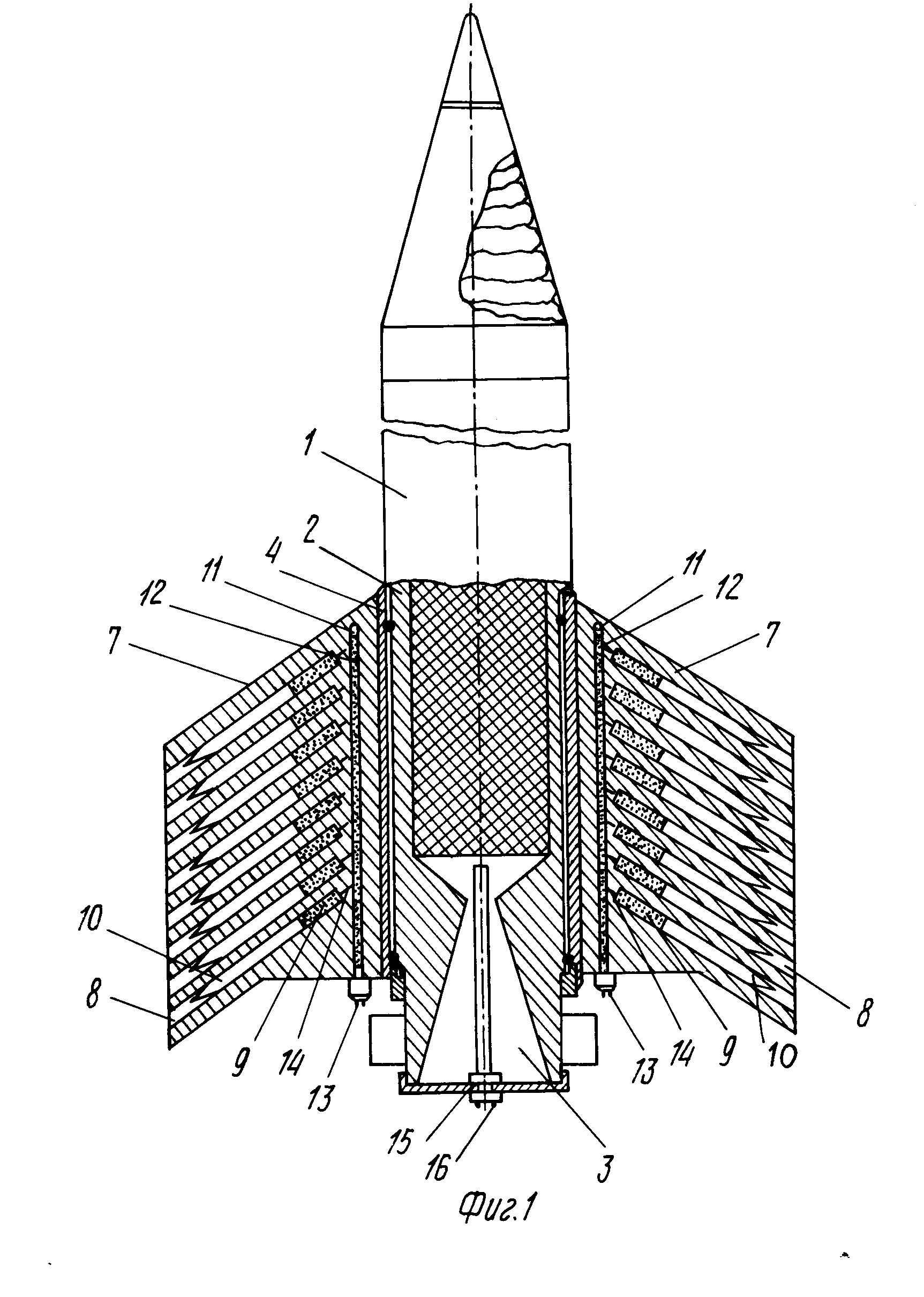

На фиг. 1 представлена противоградовая ракета в плоскости боковых аэродинамических выступов в суббоеприпасами; на фиг. 2 то же, вид сбоку.

[7]

Противоградовая ракета содержит корпус 1, двухрежимный двигатель 2 с твердотопливным зарядом и сопловым блоком 3, коаксиальную обечайку 4, размещенную в хвостовой части корпуса с возможностью свободного вращения, и аэродинамические поверхности, расположенные взаимно перпендикулярных плоскостях. Одна пара диаметрально противоположных аэродинамических поверхностей 5 снабжена стабилизаторами 6 крена, выполненными в виде роллеронов, а другой перпендикулярной им паре аэродинамических поверхностей 7 образованы каналы 8 для размещения вышибных зарядов 9 и суббоеприпасов с активными элементами 10. Каждая из этих поверхностей содержит по одному продольному каналу 11, заполненному пиросоставом 12, а с торцовой части канал 11 снабжен электрозапалом 13. Каналы 8 сообщаются с соответствующим каналом 11 запальным отверстием 14. Двигатель 2 содержит торцовую крышку 15 с электрозапалом 16.

[8]

Противоградовая ракета работает следующим образом.

[9]

Перед запуском ракеты раскручиваются роллероны до скорости порядка 50-103 об/мин с помощью, например, пиротехнических приводов. К электрозапалам 13 и 16 подается электрический импульс, от которых воспламеняется топливный заряд двигателя и пиросостав 12 в каналах 11.

[10]

На полете обечайка 4 с аэродинамическими поверхностями не вращается вокруг продольной оси, а роллероны обеспечивают их застабилизированное состояние. При входе ракеты в зону воздействия на облака пиросостав 12 выгорает и через запальные отверстия 14 воспламеняет вышибные заряды 9. Таким образом осуществляется последовательный отстрел суббоеприпасов с активными элементами 10 в одной плоскости вправо и влево. Горящие активные элементы оставляют за собой шлейф активного дыма, который, взаимодействуя с облачной средой, формирует эффект осадкообразования.

[11]

Данная конструкция ракеты позволяет осуществить широкозахватное воздействие на облачную среду.
