[1]Полезная модель относится к отрасли строительства и может быть использована при строительстве бассейнов.
[2]Известна «Панель для строительства бассейна». Изобретение касается панелей для строительства плавательных бассейнов, имеющих сборную конструкцию (1), общей прямоугольной формы с периферийным каркасом, определяющим вертикальные крылья (1а и 1b), которые должны быть собраны со смежными панелями, характеризующимися одним из вертикальных крыльев (1а) Секция 1: перекрытие наружной поверхности указанного крыла (1а) и его последующей уплотнительной кромки (1f), упомянутой взаимодействующей секции с соответствующей полой формой (lg) другого крыла (1b), секции (1е) и полой формы (1g) с очень сильным треугольным поперечным сечением и захватными средствами для быстрой сборки (1d), взаимодействующими со средствами согласования (1k) другое крыло (1b). (Патент на изобретение модель № WO 199900280, 21.01.1999). Недостатком данной модели является его высота, а именно 1 метр 20 сантиметров, что не позволяет использовать в полной мере изобретение для строительства глубоких бассейнов.
[3]Задачей полезной модели является упрощение технологии строительства бассейнов.
[4]Поставленная задача решается с помощью полипропиленовой несъемной опалубки для изготовления стенок бассейна, содержащей крышку прямоугольной формы, имеющую соединительные крылья, одна часть которой направлена внутрь бассейна, а также лоток, который крепится к задней поверхности крышки, путем защелкивания механизма быстрой сборки, которая создает полость для заливки бетона, отличающийся тем, что высота этих двух элементов в сборе составляет 1.5 метра, а ширина 0,25 метра, оборотная сторона крышки имеет равномерные выступы по всей длине крышки.
[5]Техническим результатом является упрощение технологии строительства бассейна тем, что габаритный размер опалубки по высоте увеличен на 30 сантиметров, что облегчает работу, так как при использование аналога приходится делать углубление дна, что усложняет работу.
[6]Предложенная полезная модель поясняется чертежами. На Фиг. 1 изображена крышка.
[7]На Фиг. 2 изображен лоток.

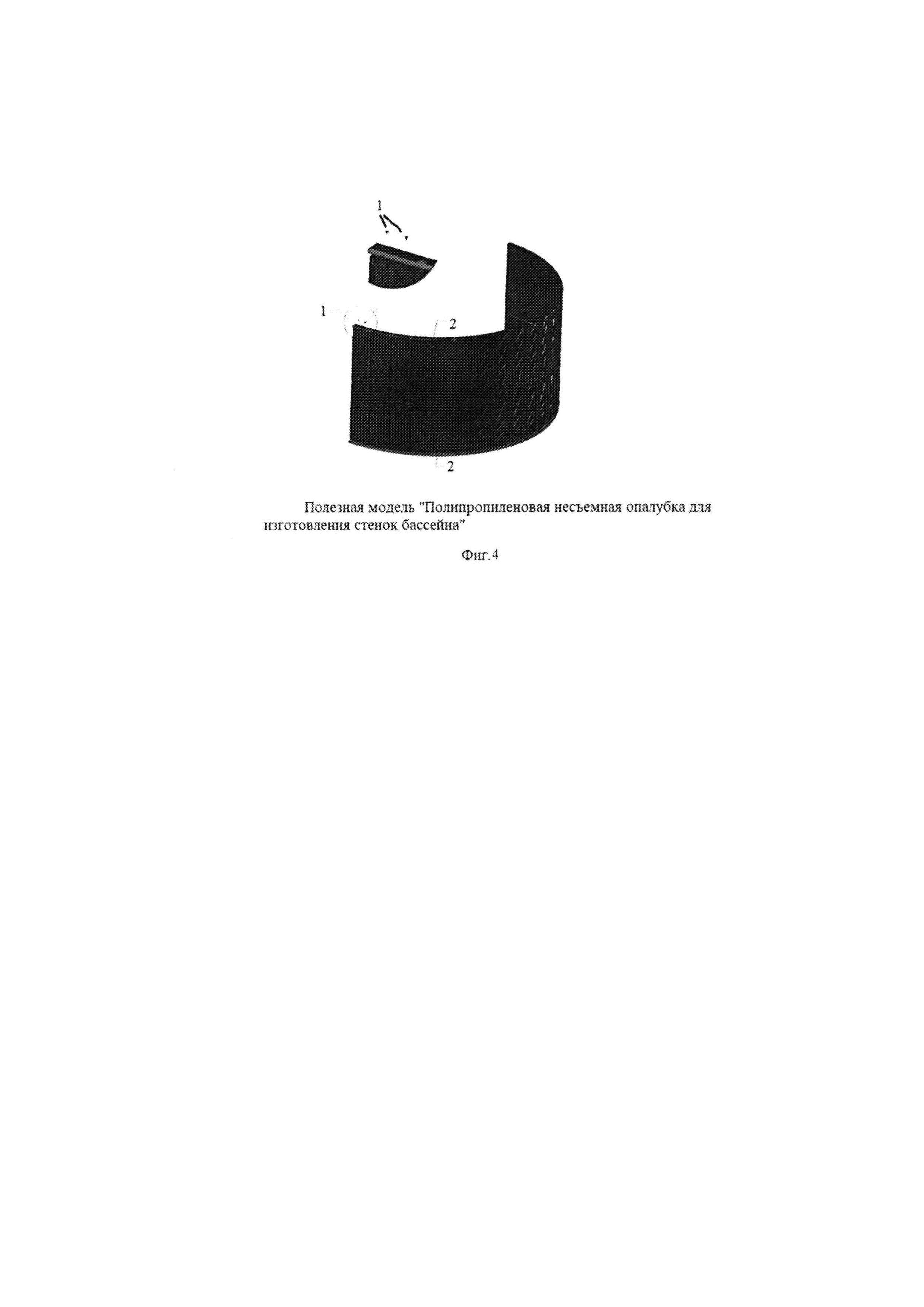

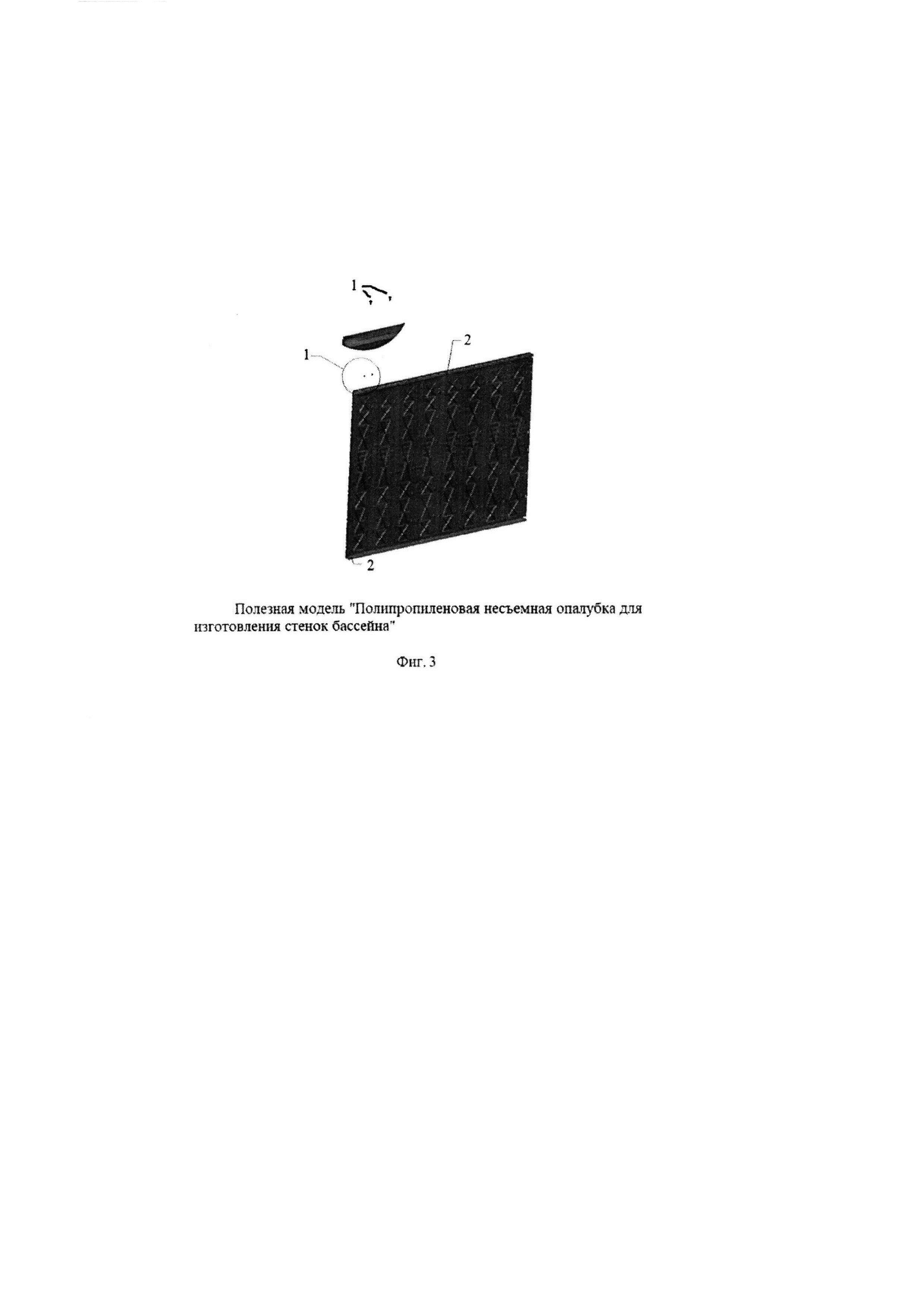

[8]На Фиг. 3. И Фиг. 4 изображены несколько секций кассетных опалубок, соединенных вместе. 1 - саморезы. 2 - труба.

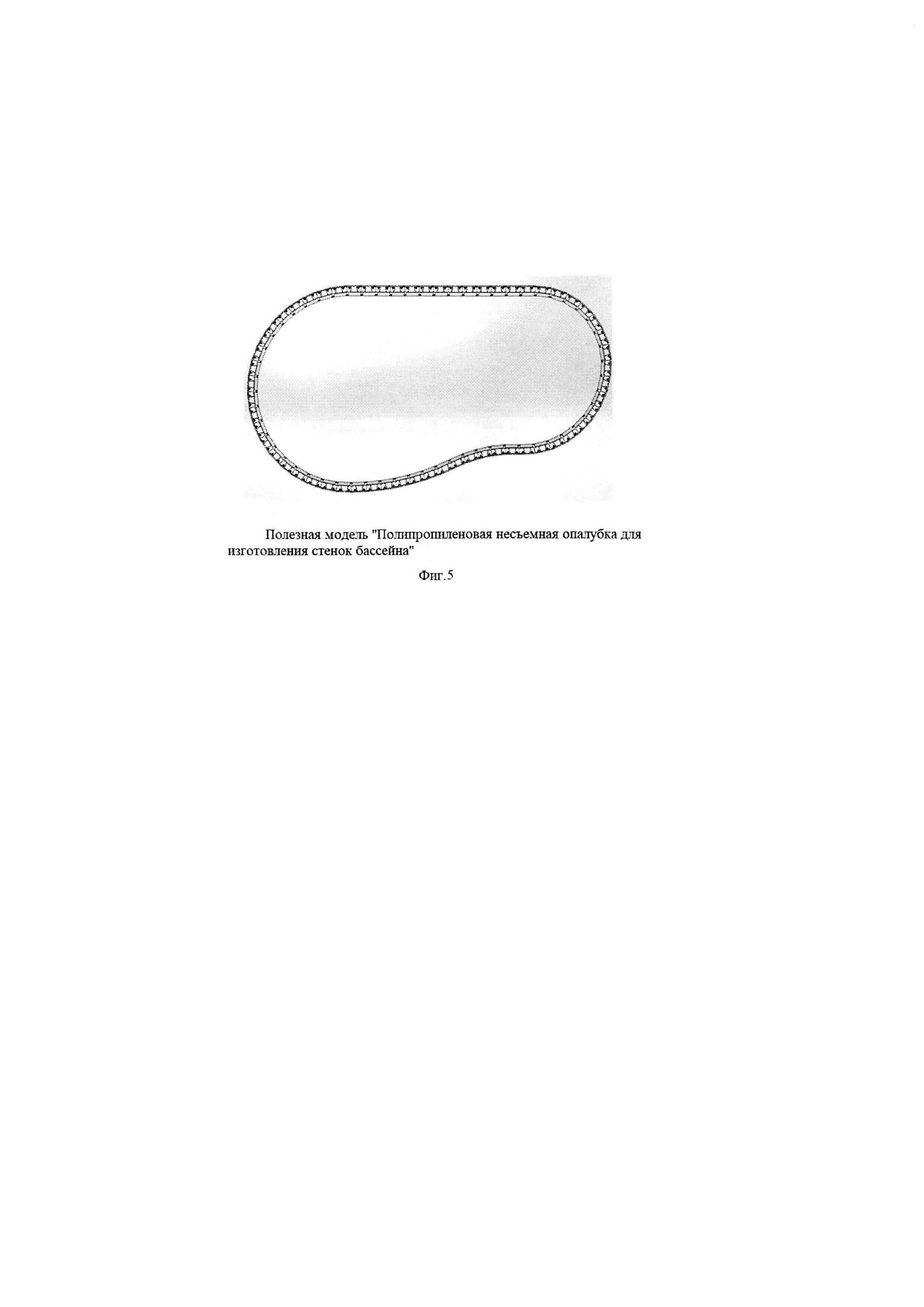

[9]На фиг. 5. изображена примерная форма бассейна.
[10]На фиг. 6. Изображен пример котлована.
[11]На фиг. 7 изображен пример установки бетонных блоков.

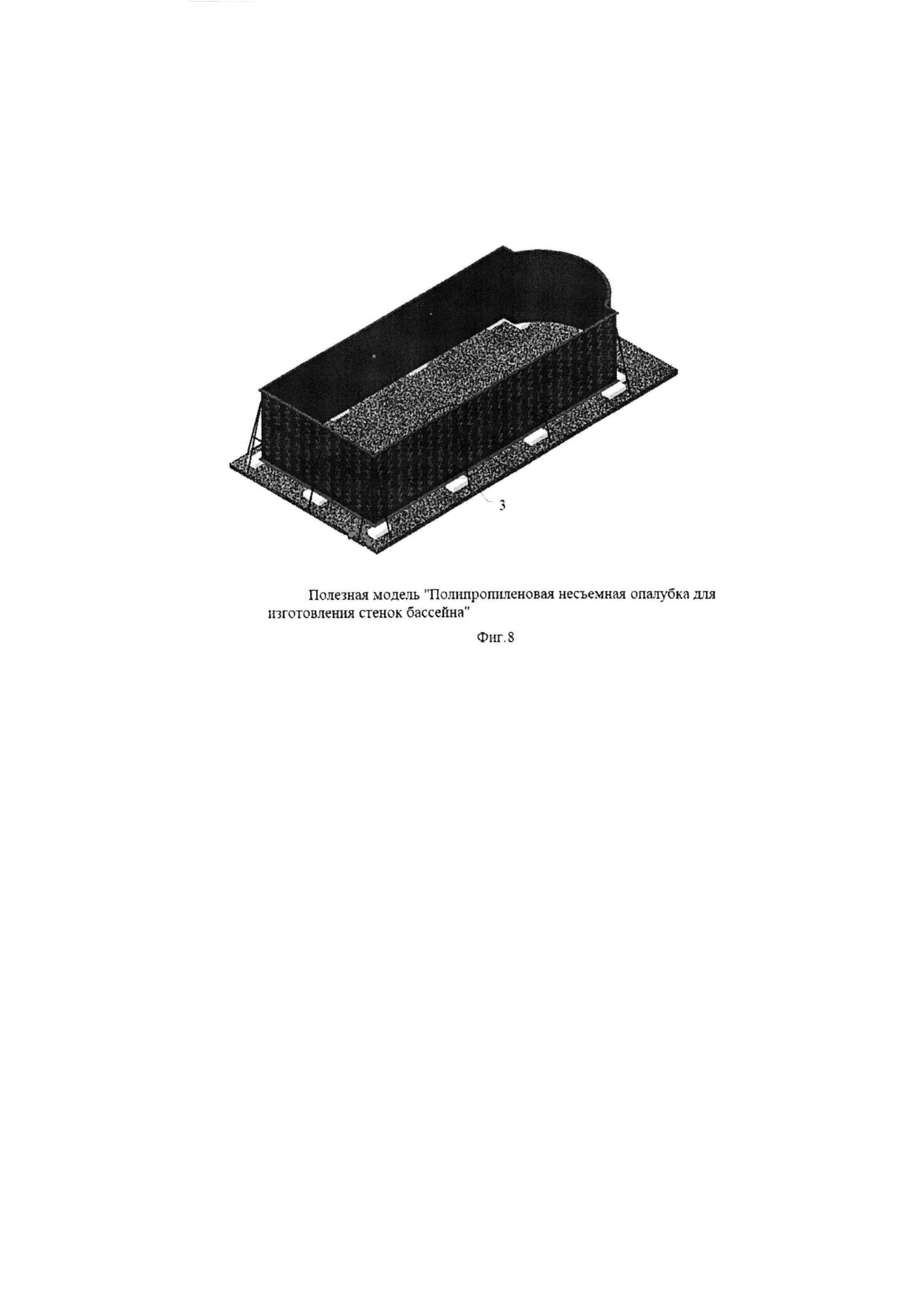

[12]На фиг. 8. Изображены скрепленные части опалубок, закрепленные контрфорсами. 3 - контрофорс.
[13]Используя систему Каскад, возможно строительство бассейна на любом этапе (на начальном, в существующем помещении, на жилом участке) - Опалубка кассетного типа помогает делать бассейны произвольной формы с любой переменной глубиной, состоит из лицевой части и лотка для заполнения бетоном.
[14]Для простоты использования кассетной опалубки на месте монтажа - кассеты собираются заранее в щит (0,5-2 м) и привозятся в готовом виде (Фиг. 3, фиг. 4).
[15]Форма бассейна задается профильной трубой. Минимальный радиус сгиба - 900 мм.
[16]Пока готовят щиты для монтажа, мастер на объекте подготавливает котлован для монтажа опалубки. Основание котлована должно быть плотно уплотнено согласно СНиП 3.02.01-83 (Фиг. 6.).
[17]Далее по периметру бассейна устанавливаются бетонные блоки 200×200×400 марко не менее 100 (керамзитный) с шагом 0,5-2 метра (шаг установки блоков определяется длиной Ваших щитов, блок устанавливается в месте соединения двух щитов). Расстояние между основанием и верхней части блока будет толщина дна чащи бассейна (Фиг. 7.).
[18]Далее устанавливаем щиты и закрепляем с помощью контрфорсов, контрфорс устанавливается в месте соединения щитов и крепится болтами М8 (Фиг. 8.).
[19]Для крепления контрфорса к основанию в уплотненном грунте устанавливаем бетонный блок или заливаем бетонном площадку 400*200*200 (Фиг. 9.).

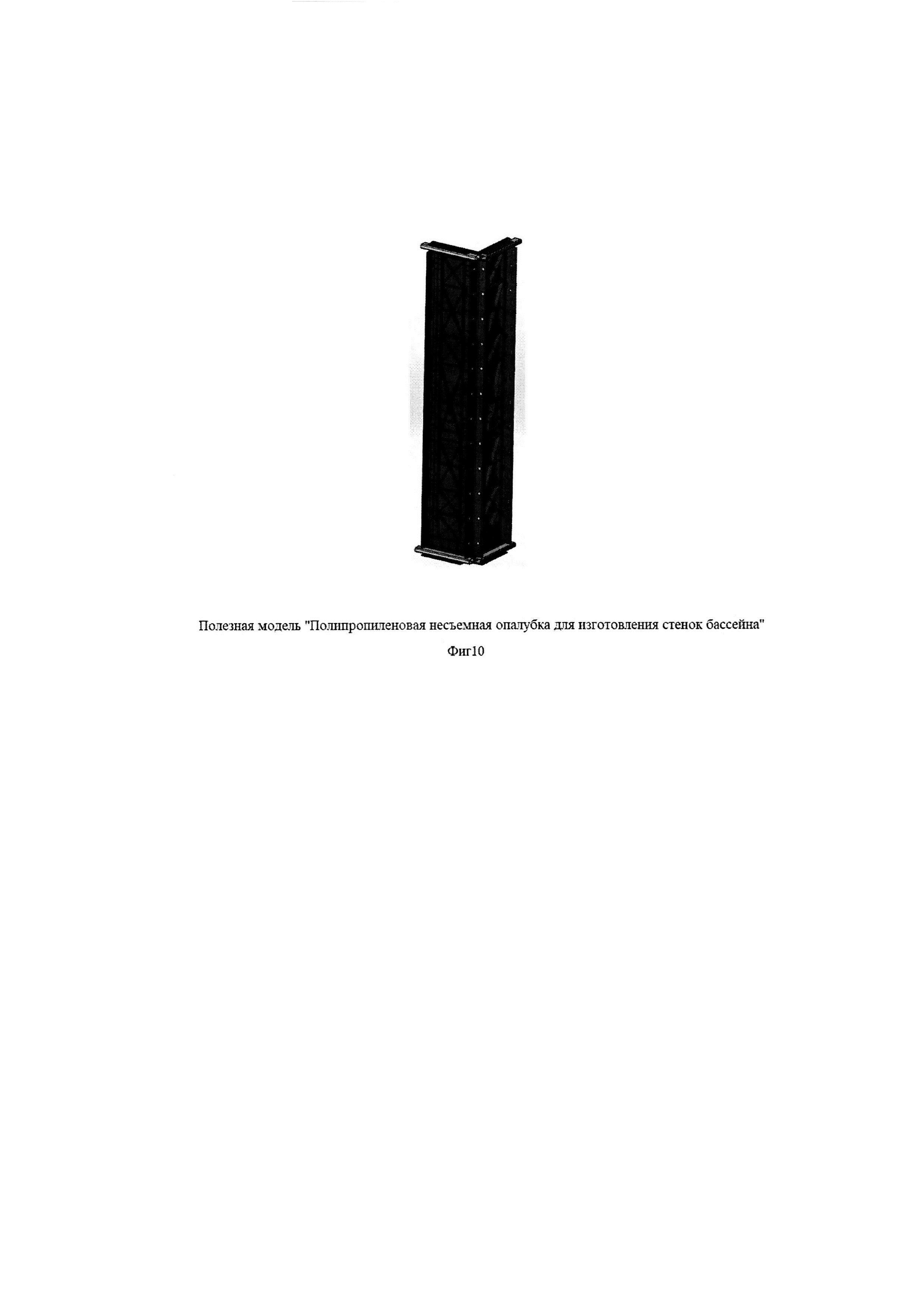

[20]В месте соединения внутреннего угла 90 градусов, с наружи устанавливается уголок 45*45 и стягивается болтами с гайкой (Фиг. 10.).

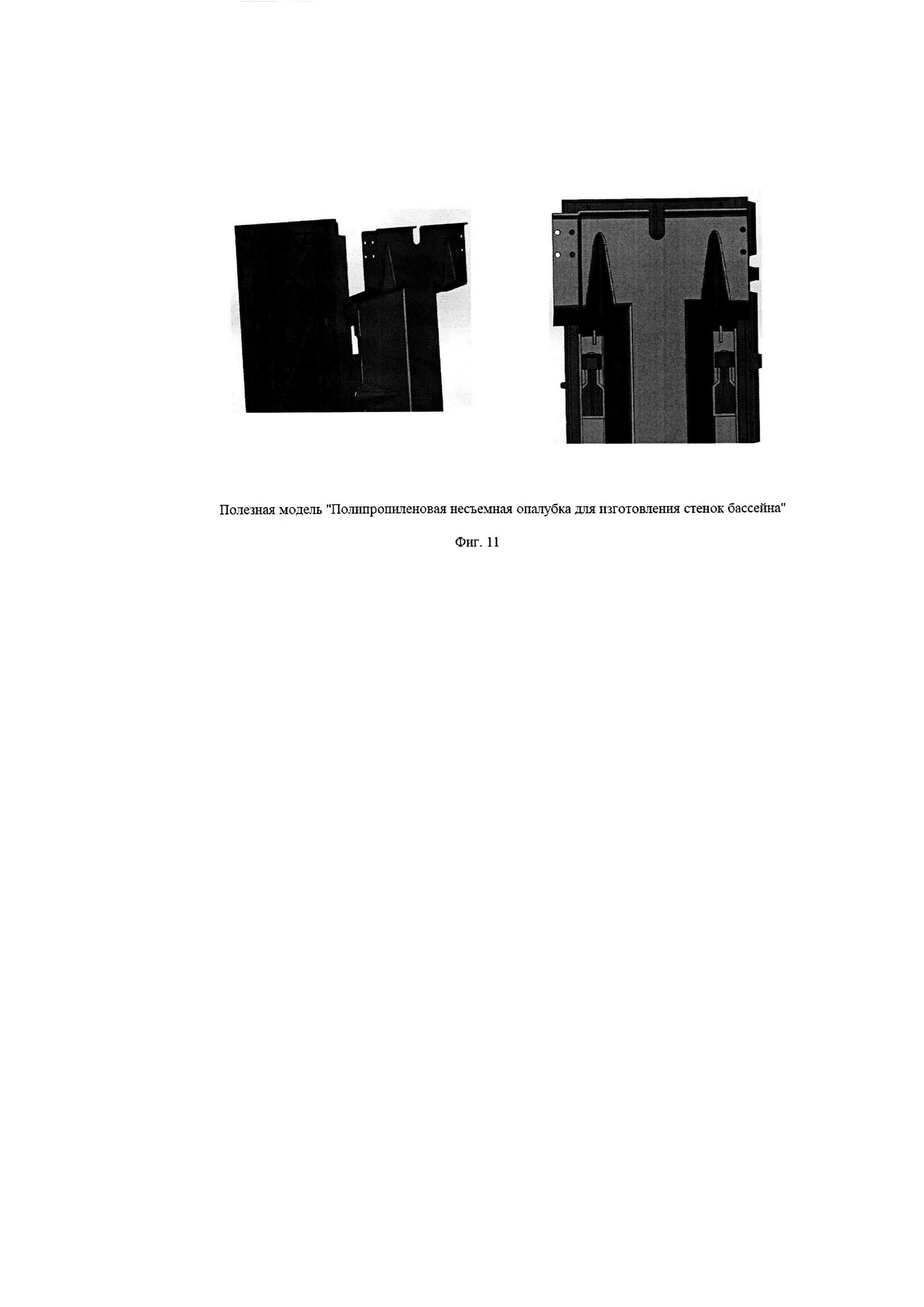

[21]После сборки всех щитов по периметру бассейна одеваем лотки на лицевую панель (Фиг. 11.).
[22]На углах к лотку закрепляем лист (черный) толщиной 0,5 мм (Фиг. 12.).
[24]Стены: по периметру чаши в верхний лоток укладывается арматура д14 в один стержень, а с низу по периметру в два стержня. В каждый лоток опускается по одному стержню и связывается с верхним и нижним поясом арматуры, а также с армирующей сеткой дна. Дно: армируется сеткой с ячейкой 200×200 мм арматурой д14 (Фиг. 13).
[25]Заливка чаши бассейна.
[26]Перед бетонированием с начало проверьте правильность геометрии конструкции.
[27]1. Проливаем бетон снаружи по периметру бассейна.
[28]2. Заполняем бетоном вертикальные лотки на половину по всему периметру бассейна.
[29]3. Заполняем бетоном вертикальные лотки до конца по всему периметру бассейна.
[30]4.3аливаем дно бассейна.
[31]Этапы заливки показаны на Фиг. 14.
[32]После заливки чаши бассейна не надо ждать полного созревания бетона для финишной отделки чаши лайнером.
[33]Кассетную опалубку можно комбинировать с блочной опалубкой, для строительства римского входа, технического помещения и т.д.
[34]При использовании опалубки кассетного типа:
[35]- можно легко создавать различные формы и размеры бассейна,
[36]- не нужно привлекать специалистов по монолитным работам,
[37]- уменьшается расход арматуры,
[38]- уменьшается расход бетона,
[39]- заливка чаши бассейна происходит в один этап
[40]- не нужно ждать созревания бетона для отделки чаши пленкой
[41]- получаем сразу готовую поверхность к отделки (не нужно штукатурить и шпаклевать)
[42]- маленький срок строительства бассейна
[43]- не требуется распалубка.
