[1]Скрытый крепеж относится к области строительства, а, точнее предназначен для скрытого монтажа отделочных деревянных досок, досок из слоистых пластиков, досок из древесно-полимерного композита (ДПК) и прочих материалов, имеющих тип соединения «шип-паз» на горизонтальные и вертикальные поверхности, такие как фасады, стены, полы, потолки, крыши и т.д., на системы металлических и деревянных лаг (направляющих).
[2]Известны аналоги заявляемого соединительного элемента - «усиленный кляймер №№4-8 мм» (https://moskrepej.ru/krepezh/skritie_krepezhi/moskrepej/usilennyy-klyaymer-8mm-140-sht). Данный крепеж обеспечивает надежное соединение отделочных досок и панелей с соединением шип-паз, обеспечивает красивый внешний вид без видимых креплений. Однако, сталь, используемая в производстве данного крепления не позволяет использовать его в местах с коррозионно-агрессивной внешней средой (берега водоемов, бассейнов, сауны, бани, места скопления людей и пр.), а также имеет низкий предел упругости и прочности и, при воздействии на основание нагрузок, превышающих значение предела упругой деформации, лапка отогнется и останется в разогнутом состоянии. На практике, достаточно одного цикла «разбухание-усушка» материала отделочной доски (панели) чтобы изменить угол отгиба лапки, с соответствующим появлением люфтов и зазоров между доской и направляющей (лагой). Кроме того, в случае застаивания воды между креплением и металлической направляющей значительно повышается риск возникновения гальванической коррозии, что сокращает срок использования данного крепления без потери несущих свойств до 1 года. Также, несущая часть лапки имеет слабовыраженный изгиб, из-за чего для надежного удержания кляймера в момент монтажа на нижней полке паза доски не хватает одного лишь эффекта упругого пружинения лапки, то есть при монтаже доски с толщиной полки чуть меньше высоты подъема лапки, крепление начинает болтаться в месте монтажа, что затрудняет и значительно замедляет монтаж, особенно при отделке потолка или стены. Кроме того, овальные отверстия, предназначенные для монтажа данного крепления на строительные скобы расположены слишком близко друг к другу.
[3]Также известен аналог данного соединительного элемента - «кляймер для МДФ панелей №№2-8» (http://technomaster.spb.ru/2019/01/21/%D0%B4%D0%BB%D1%8F-D0%BC%D0%B4%D1%84-%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D0%B5%D0%B9/). К этому же примеру можно отнести за счет схожести технических параметров и «кляймер для крепления деревянной вагонки №1-10» (http://technomaster.spb.ru/2019/01/21/%D0%B4%D0%BB%D1%8F-%D0%В4%D0%В5%D1%80%D0%В5%D0%В2%D1%8F%D0%BD%D0%BD%D0%ВЕ%D0%В9-%D0%В2%D0%В0%D0%В3%D0%ВЕ%D0%BD%D0%ВА%D0%В8/). Данные крепления также выполняют возложенную на них функцию, однако толщина металла, использующегося в их производстве составляет 0,45-0,50 мм, чего категорически не хватает при монтаже тяжелых досок и панелей, а также часто не хватает при набухании вагонки, вследствие существенного увеличения веса последней. Данные крепления также изготовлены из оцинкованной стали, что сокращает срок использования их в местах с коррозионно-агрессивной средой. Монтажные лапки в обоих случаях не имеют усиления.
[4]Также, представленные модели не имеют дистанцира, для создания дополнительного зазора между монтируемыми досками или панелями.
[5]Задача полезной модели заключается в обеспечении высокой надежности соединения элементов настила из досок и панелей с соединением «шип-паз», за счет надежного захвата нижней полки паза монтируемой доски вне зависимости от технологических допусков отфрезерованного паза и возможности создания технологического зазора между монтируемыми досками.
[6]Технический результат заявленной полезной модели заключается обеспечении высокой надежности соединения элементов настила из досок и панелей с соединением «шип-паз», за счет надежного захвата нижней полки паза монтируемой доски вне зависимости от технологических допусков отфрезерованного паза и возможности создания технологического зазора между монтируемыми досками.
[7]Технический результат реализуется за счет следующих конструктивных особенностей. Скрытый крепеж для досок и панелей с соединением «шип-паз» из натуральной древесины или древесно-полимерного композита, представляющий собой прямоугольное основание с отогнутой от него монтажной лапкой изгиб, который составляет до 15°, ответные зубья на рамке основания отогнуты в сторону лапки, зубья на краю лапки имеют форму пилы, в верхней части основания над отогнутой лапкой расположены три отверстия - два овальных симметричных и одно центральное с пуклевкой по кругу, в месте отгиба лапки расположены три точечных ребра жесткости, на краях основания выполнены скругления, по бокам от оси симметрии расположены два ребра жесткости; на основании, с края, на линии отгиба лапки симметрично расположены два дистанцира.
[8]Толщина материала, используемого при изготовлении крепления, составляет 0,65-1,0 мм, что в 1,5-2,0 раза больше, чем толщина представленных аналогов. Для использования в коррозионно-агрессивной среде, крепление может быть изготовлено из нержавеющей стали 12X17, 08Х18Н10, 12Х15Г9НД и прочих конструкционных нержавеющих сплавов.
[9]Ответные зубья, расположенные на противоположной лапке стороне рамки кляймера отогнуты в сторону отгиба лапки. В момент вставления полки паза доски или панели в кляймер, зубья врезаются в древесину доски таким образом, что обратное движение доски заставит их врезаться еще глубже. Таким образом, кляймер надежно фиксируется на месте монтажа, прижимая доску и лапкой крепления и ответными зубьями. Полностью исключается необходимость придерживания крепежа в момент закручивания самореза. Кроме того, появляется возможность вставить кляймеры в доску еще до монтажа доски, что может ускорить процесс монтажа в некоторых случаях.
[10]На основании лапки выполнены три точечных ребра жесткости, а сама лапка имеет значительный изгиб, составляющий до 15°, что снижает требования к точности исполнения фрезерованного паза доски или панели и повышает применимость крепления.
[11]Зубья, находящиеся на конце лапки и предназначенные для врезания в глухую стенку паза монтируемой доски имеют форму пилы. При набухании или усушке доски и, соответственно, ее движении, они будут надрезать древесные волокна, а не препятствовать ее движению.
[12]Дистанцир, расположенный на основании крепления, создает зазор между досками или панелями может иметь разные ширины исполнения от 1 мм до 4 мм, в зависимости от требуемого зазора. Использование крепления с дистанциром позволит сократить необходимое количество монтируемых досок или панелей, создать технологический зазор между ними для большей вентиляции места соединения и увеличения общей надежности настила, так как это позволит доскам свободно расширяться и сужаться в зависимости от параметров окружающей среды.
[13]Возможные конструкции крепежа иллюстрируются чертежами. Чертежи показывают не все возможные варианты крепления.

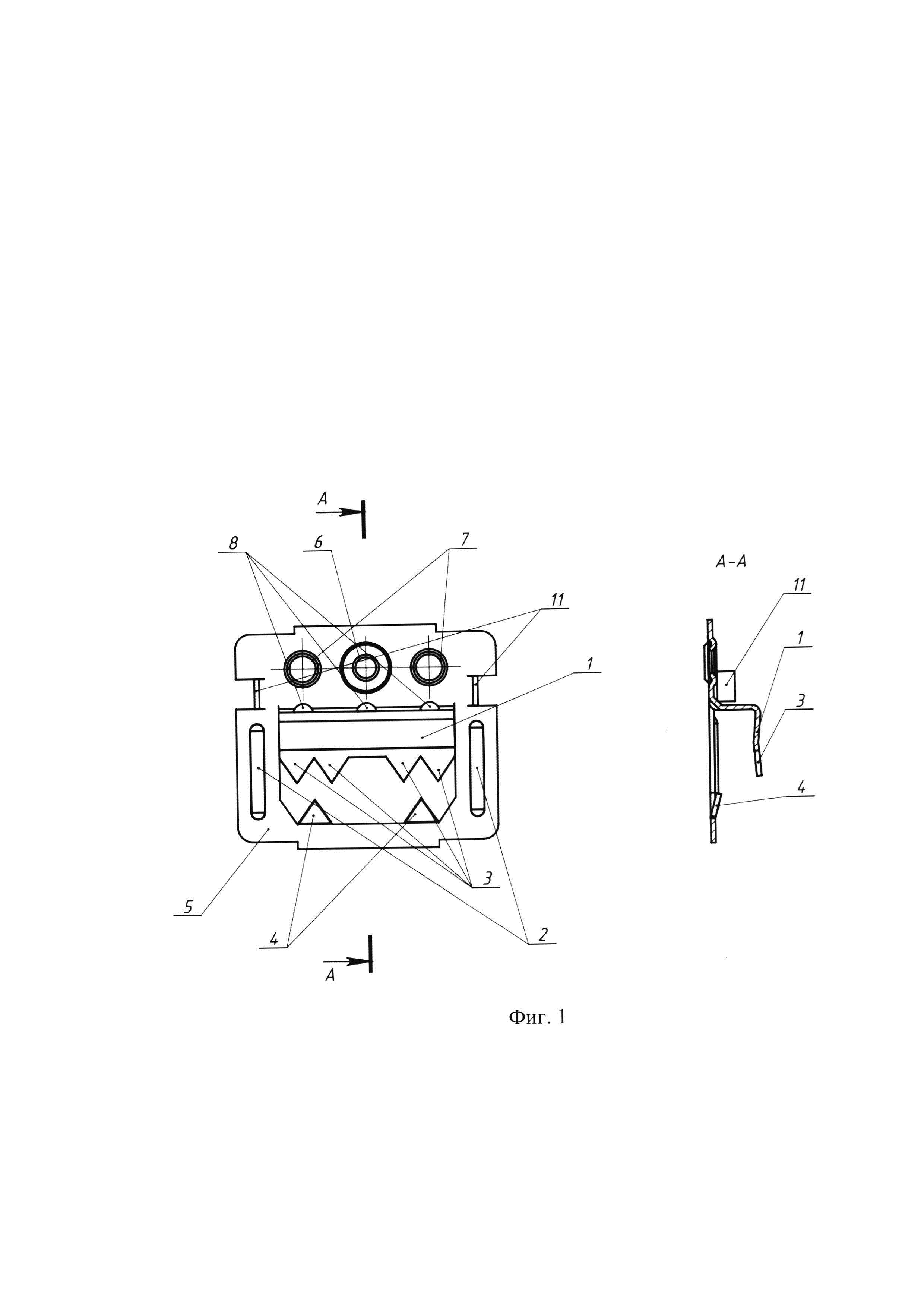

[14]На Фиг. 1 показан описываемый крепеж, его фронтальный вид и вид разреза сбоку (А-А). Цифрами обозначены поз. 1 - прижимная лапка, поз. 2 - боковые ребра жесткости, поз. 3 - зубья на прижимной лапке, поз. 4 - ответные отогнутые зубья на основании, поз. 5 - основание (крепеж), поз. 6 - круглое пуклеванное отверстие для крепления самонарезающим винтом (отверстие с ребром жесткости), поз. 7 - овальные отверстия для крепления строительными скобами, поз. 8 - точечные ребра жесткости, поз. 11 - дистанцир; На Фиг. 2 показана доска с крепежом в сборе, поз. 9 - деревянная доска с профилем «шип-паз» с толщиной нижней полочки паза 5 мм. На Фиг. 3 показан настил в сборе поз 10 - лага.
[15]Порядок монтажа доски с соединением «шип-паз» следующий: первую доску (поз. 9) располагают на лагах (направляющих) и обычно крепят саморезами с края, на котором находится шип доски. Далее, на каждом пересечении лаги (поз. 10) (направляющей) и доски (поз. 9), устанавливают описанный крепеж (поз. 5). После навешивания крепежа (поз. 5) его закрепляют на лаге (поз. 10) (направляющей) строительной скобой в овальные отверстия (поз. 7) или самонарезающим винтом в круглое пуклеванное отверстие (поз. 6). По завершении закрепления крепежа на лагах (направляющих) в паз установленной доски вдвигают следующую монтируемую доску и алгоритм повторяется до завершения монтажа всего настила.
