[1]Область техники, к которой относится полезная модель
[2]Полезная модель относится к обеззараживающему прибору, или обеззараживающей камере, для применения в различных помещениях или на открытом воздухе, а именно к туннельному озонатору. Туннельный озонатор предназначен для дезинфекции (и дезинсекции) людей, животных, одежды (или других предметов) в частности предназначен для поверхностной обработки, на объектах массового посещения, с целью биологической очистки (обеззараживания) верхней одежды, открытых кожных покровов, ручной клади и т.д.
[4]Известны озонаторы (https://wvm.obsnab.ru/ozonatory-vozduxa/#Озонатор_воздуха_ОЗ-A5_(OZ-A5, обнаружено 15.06.2020 г.), каждое из которых включает озонирующее оборудование.
[5]Недостатком каждого указанного озонатора является конструктивная невозможность его точечного применения на объектах массового посещения, так как подобные озонаторы действуют в различных направлениях и контролировать обеззараживание например именно входящих людей на объект массового посещения (например, кинотеатр, торговый центр, музей и т.д.) невозможно.
[6]Раскрытие полезной модели
[7]Технический результат заключается в конструктивном эффекте обеззараживания только входящих людей в общее помещение объекта массового посещения (или выходящих людей из помещения объекта массового посещения), посредством заявленного туннельного озонатора, который выполнен в виде отдельной камеры изолированной от окружающего пространства и оборудованной входом и выходом.
[8]Результат достигается заявленным туннельным озонатором, включающим озонирующее оборудование, причем содержит основание пола с закрепленными на нем двумя боковыми стенками, сверху которых закреплен потолок, между боковыми стенками установлено входное полотно с одной стороны, а с другой стороны между боковыми стенками установлено выходное полотно, таким образом, что основание пола, потолок, боковые стенки, оба полотна образуют между собой изолированную от окружающего пространства камеру, причем каждое полотно выполнено с возможностью открытия своего проема образованного основанием пола, двумя боковыми стенками и потолком, кроме того на изолированной от окружающего пространства камере закреплены блок управления и подключенное к нему озонирующее оборудование, при этом внутри изолированной от окружающего пространства камеры закреплен трубопровод подключенный к озонирующему оборудованию.
[9]Краткое описание чертежей

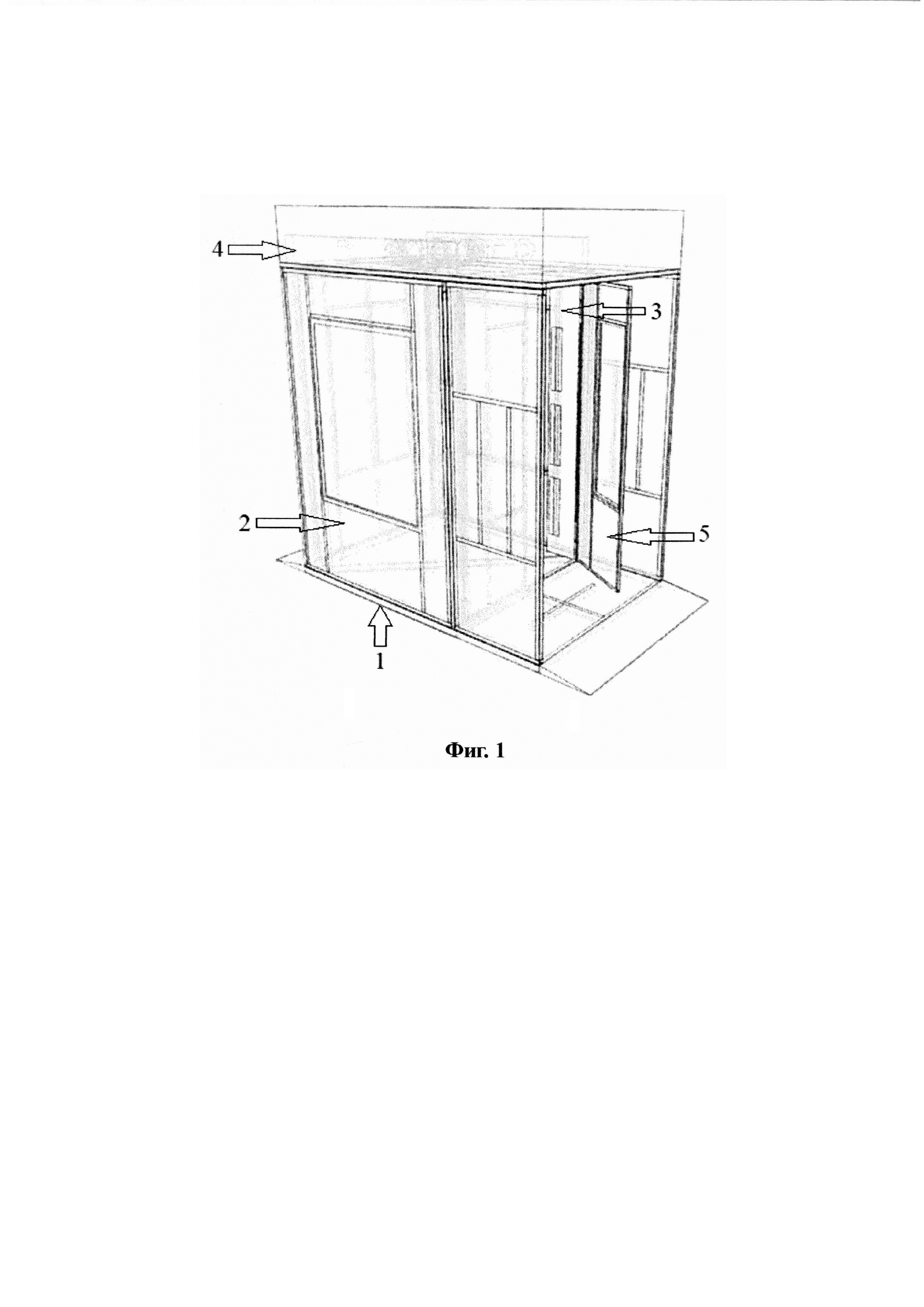

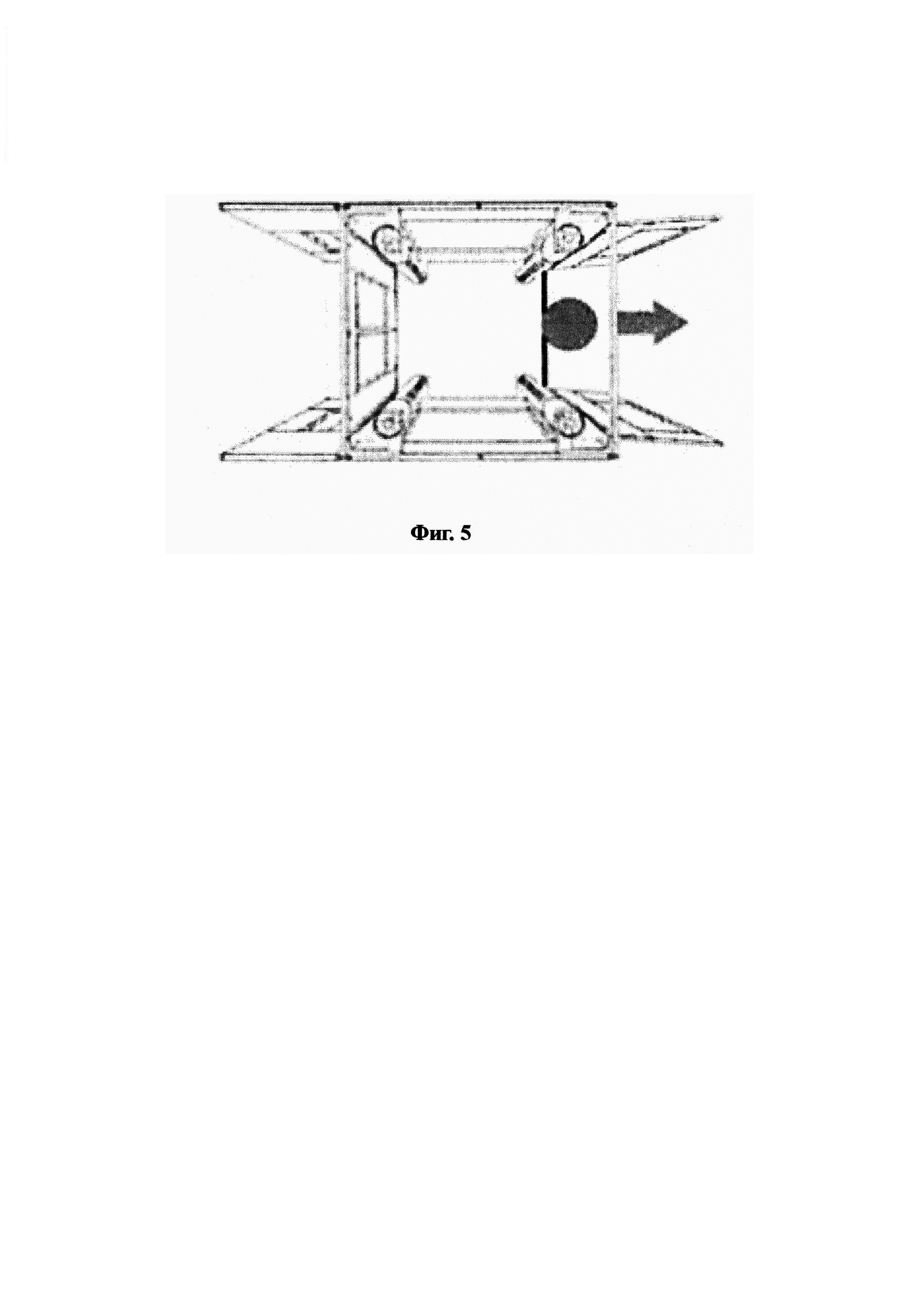

[10]Сущность полезной модели поясняется: фиг. 1, на которой приведена схема общего вида заявленного туннельного озонатора; фиг. 2, на которой приведена схема варианта осуществления заявленного туннельного озонатора с закрытыми входными и выходными полотнами без потолка, вид сверху; фиг. 3, на которой приведена схема варианта осуществления заявленного туннельного озонатора с открытым входным полотном и закрытым выходным полотном без потолка, вид сверху; фиг. 4, на которой приведена схема варианта осуществления заявленного туннельного озонатора с закрытым входным полотном и закрытым выходным полотном без потолка, вид сверху; фиг. 5, на которой приведена схема варианта осуществления заявленного туннельного озонатора с закрытым входным полотном и открытым выходным полотном без потолка, вид сверху.
[11]Осуществление полезной модели
[12]На фигурах изображен туннельный озонатор, включающий основание пола 1 с закрепленными на нем двумя боковыми стенками 2 и 3, сверху которых закреплен потолок 4, между боковыми стенками 2 и 3 установлено входное полотно 5 с одной стороны, а с другой стороны между боковыми стенками 2 и 3 установлено выходное полотно 6, таким образом, что основание пола 1, потолок 4, боковые стенки 2 и 3, оба полотна 5 и 6 образуют между собой изолированную от окружающего пространства камеру, причем каждое полотно 5, 6 выполнено с возможностью открытия своего проема образованного основанием пола 1, двумя боковыми стенками 2 и 3 и потолком 4, кроме того на изолированной от окружающего пространства камере закреплены блок управления и подключенное к нему озонирующее оборудование, при этом внутри изолированной от окружающего пространства камеры закреплен трубопровод 7 подключенный к озонирующему оборудованию.
[13]Озонирующее оборудование и блок управления могут быть встроены, например внутрь корпуса потолка 4 или закреплены под ним, или закреплены на боковых стенках 2 и 3, или на основании пола 1.
[14]Принцип работы заявленного туннельного озонатора следующий.
[15]Объект подходит к входному полотну 5, открывает его и входит, становится на основании пола 1. Далее, закрывает за собой входное полотно 5. После блок управления включает озонирующее оборудование, которое направляет через трубопровод 7 внутрь изолированной от окружающего пространства камеры под напором газовоздушный раствор озона (О3). После блок управления отключает озонирующее оборудование. Далее объект открывает выходное полотно 6 и покидает туннельный озонатор. После выхода объекта выходное полотно 6 закрывают. Туннельный озонатор готов к приему нового объекта, обеззараживание которого происходит аналогичным описанным выше способом.
[16]Весь процесс прохода объекта проиллюстрирован на фигурах 2-5.
[17]В частном варианте осуществления каждое полотно (входное и выходное) может быть выполнена в виде двери или дверей (как это показано на всех фигурах), или в виде занавесов и других подобных полотен, которые технически могут закрыть и при необходимости открыть входные и выходные проемы (туннельного озонатора) сформированными основанием пола 1, двумя боковыми стенками 2 и 3 и потолком 4.
[18]Внутри изолированной от окружающего пространства камеры закреплен трубопровод подключенный к озонирующему оборудованию, причем трубопровод 7 может быть закреплен например под потолком 4. Кроме того, подобных трубопроводов подключенных к озонирующему оборудованию может быть несколько, в предпочтительном частном варианте осуществления трубопроводов может быть четыре, а расположены и закреплены они могут быть по периметру изолированной от окружающего пространства камеры туннельного озонатора, например по ее четырем углам, или они могут быть закреплены по углам потолка 4. Данный вариант осуществления заявленного туннельного озонатора сократит время обеззараживания и повысит эффективность обеззараживания, так как обработка объекта будет одновременно с четырех сторон.
[19]Следует отметить что внутри изолированной от окружающего пространства камеры туннельного озонатора может быть закреплен по меньшей мере один электрический индикатор подключенный к блоку управления. Электрические индикаторы (лампочки, светодиоды и т.д.) могут оповещать о закрытии и открытии входного и, или выходного полотна, а также о включении и выключении озонирующего оборудования. Также внутри изолированной от окружающего пространства камеры может быть установлен в частном варианте осуществления датчик концентрации озона подключенный к блоку управления.
[20]Входное и выходное полотно (например двери) могут быть выполнены с электроприводами или пневмоприводами, которые подточены к блоку управления. При этом со стороны входного полотна может быть закреплен первый датчик движения, также подключенный к блоку управления. Таким образом, туннельный озонатор в полностью автоматическом режиме сможет обеззаразить объект. Работать это может следующим образом. Объект подходит к входному полотну, первый датчик движения подает сигнал на блок управления, который открывает входное полотно посредством электропривода входного полотна, объект проходит и становится на основании пола. Далее, блок управления закрывает входное полотно посредством электропривода входного полотна. После блок управления включает озонирующее оборудование, которое направляет через трубопровод или трубопроводы внутрь изолированной от окружающего пространства камеры под напором газовоздушный раствор озона. После блок управления отключает озонирующее оборудование. Далее блок управления открывает выходное полотно посредством электропривода выходного полотна и объект покидает туннельный озонатор. После выхода объекта выходное полотно закрывается блоком управления посредством электропривода выходного полотна. Туннельный озонатор готов к приему нового объекта.
[21]Следует отметить, что в частном варианте осуществления заявленного туннельного озонатора в изолированной от окружающего пространства камере может быть закреплен и размещен пассивный или активный, при необходимости подключенный к блоку управления, механизм или прибор удаления остаточного озона в виде плоскостного элемента активного по озону или деструктора озона с принудительной вентиляцией. Указанный конструктивный вариант будет влиять на время процесса обеззараживания, и ускорит поток входящих людей через камеру туннельного озонатора.
[22]Кроме того, внутри изолированной от окружающего пространства камеры может быть установлен в частном варианте осуществления второй датчик движения подключенный к блоку управления, который в автоматическом режиме работы будет подавать сигналы на блок управления о присутствии или отсутствии объекта внутри изолированной от окружающего пространства камеры. Следует отметить, что можно исключить первый и второй датчик движения, а управлять электроприводами входного и выходного полотна и всей работой озонирующего оборудования в частном варианте осуществления посредством дистанционного пульта управления, подключенного к блоку управления.
[23]Также при использовании в конструкции первого датчика движения со стороны входного полотна может быть выполнен тамбур (см. фигуры) с боковыми дополнительными стенками тамбура, которые позволят защитить проходящих мимо людей от резкого открытия входящего полотна.
[24]Современные технологии и оборудование позволяют осуществить настоящую полезную модель в крупносерийном производстве. На заводе или предприятии имеется все необходимое оборудование для производства заявленного туннельного озонатора.
[25]Заявленный туннельный озонатора выполнен в виде единой конструкции, а именно отдельные компоненты (или составные части) заявленного туннельного озонатора соединены между собой на одном предприятии-изготовителе (или заводе-изготовителе) сборочными операциями, такими как свинчивание, сочленение, клепка, сварка, пайка, опрессовка, развальцовка и т.п.
