УСТРОЙСТВО КРОВЛИ ИЗ ОЦИНКОВАННОГО ПРОФИЛИРОВАННОГО ЛИСТА С РЕШЕТЧАТЫМИ ПРОГОНАМИ И УТЕПЛИТЕЛЕМ ИЗ ПОЛИСТИРОЛБЕТОНА

Предлагаемая полезная модель предназначена для устройства утепленной кровли, выполняемой по стальным фермам, и отличается от существующих аналогов укладкой утеплителя в зоне решетчатых прогонов, и жестким каркасом из прогонов, и двух слоев оцинкованного профлиста.Состав кровли:решетчатые прогоны из ЛСТК одинаковой высоты для ферм с наклонным верхним поясом и разной высоты для ферм с параллельными поясами;опорный оцинкованный уголок, прикрепляемый к нижнему поясу решетчатых прогонов, увеличивающий опорную поверхность и служащий плоскостью для укладки нижнего оцинкованного профилированного листа;нижний оцинкованный профлист, укладываемый в промежутке между прогонами, несущий нагрузку от утеплителя из полистиролбетона.

Кровля из оцинкованного профилированного листа по решетчатым прогонам из профилей легких стальных конструкций, состоящая из решетчатых прогонов из профилей легких стальных конструкций, опорного уголка, нижнего и верхнего оцинкованного профилированного листа и утеплителя, причем на нижний оцинкованный профилированный лист уложен утеплитель таким образом, что между утеплителем и верхним оцинкованным профилированным листом оставлено вентилируемое пространство, верхний оцинкованный профилированный лист закреплен поверх решетчатых прогонов из профилей легких стальных конструкций, отличающаяся тем, что опорный уголок закреплен на нижнем поясе решетчатого прогона, причем нижний оцинкованный профилированный лист опирается на полки опорного уголка, а в качестве утеплителя применяется полистиролбетон объемным весом до 200 кг/м³.

По верхнему поясу ферм (балок) укладываются решетчатые фермы из легких стальных конструкций (ЛСТК), в нижнем поясе которых крепится оцинкованный опорный уголок, служащий для увеличения опорной базы ферм и опорной поверхности для нижнего слоя оцинкованного профилированного листа, несущего только вес утеплителя.

Крепление нижнего профлиста осуществляется самонарезными винтами через стеклоткань, пропитанную эпоксидной смолой.

На нижний профлист укладывается утеплитель - полистиролбетон объемным весом до 200 кг/м3, служащий одновременно пароизоляцией.

Верхний оцинкованный профилированный настил, укладываемый пояс по верхнему поясу решетчатых прогонов несущий проектные нагрузки (снег, ветер, собственный вес) и закрепляемый самонарезными винтами в соответствии с требованиями СП.

Уровень техники

Рассматривая в качестве аналога патент №РП 2422597, в котором используются решетчатые прогоны с применением одиночных уголков и, обеспечивая конструктивную жесткость доборными стержнями, установлено отсутствие использования пространства решетчатых прогонов для утеплителя.

Отличием предлагаемой полезной модели является обеспечение жесткости установкой профилированного настила по нижнему и верхнему поясам решетчатых прогонов.

Технический результат предлагаемой полезной модели - обеспечение жесткости каркаса из решетчатых прогонов, устанавливаемых на верхние пояса стальных ферм.

Задача технического результата при использовании.

Устройство утепленной кровли с применением долговечного утеплителя, оцинкованных решетчатых прогонов и наличием вентилируемого пространства между утеплителем и верхним профилированным листом.

Характеристика полезной модели

Предлагаемая полезная модель устройства кровли из оцинкованного профилированного настила по решетчатым прогонам из ЛСТК с утеплением полистиролбетоном объемным весом до 200 кг/м³, укладываемым на нижний опорный оцинкованный профилированный настил состоит из:

решетчатых прогонов одинаковой высоты для несущих ферм с наклонным верхним поясом и разной высоты для несущих ферм с параллельными поясами;

опорного уголка, прикрепляемого к нижнему поясу решетчатого прогона, служащего опорной базой для крепления к ферме с плоскостью для укладки нижнего оцинкованного профилированного листа;

нижний оцинкованный профлист, укладываемый в пролете между прогонами, несущий нагрузку от утеплителя из полистиролбетона объемным весом до 200 кг/м³;

верхний оцинкованный профлист, укладываемый по верхнему поясу решетчатых прогонов, несущий проектные нагрузки;

крепление нижнего оцинкованного профилированного листа возможно самонарезными винтами или через стеклоткань, пропитанную эпоксидной смолой;

крепление верхнего оцинкованного листа выполняется самонарезными винтами в соответствии с требованиями СП;

создание вентилируемого пространства между утеплителем и верхним профилированным листом и, соответственно, улучшение условий эксплуатации.

Осуществление полезной модели

Использование предлагаемой полезной модели возможно при строительстве большепролетных промышленных зданий с покрытием из металлоконструкций в любом регионе РФ.

Чертежи

Рисунок 1:

на фиг. 1 изображены фермы покрытия с параллельными поясами (поз.1) и наклонным верхним поясом (поз.2);

на фиг. 2 - изображены решетчатые прогоны переменной высоты (поз.3) и постоянной высоты (поз.4);

на фиг. 3 - изображен решетчатый прогон длиной 6-12 м, выполненный из оцинкованных профилей ЛСТК поз.3 и поз.4, и разрез 1-1 с прикрепленными опорными уголками поз.5;

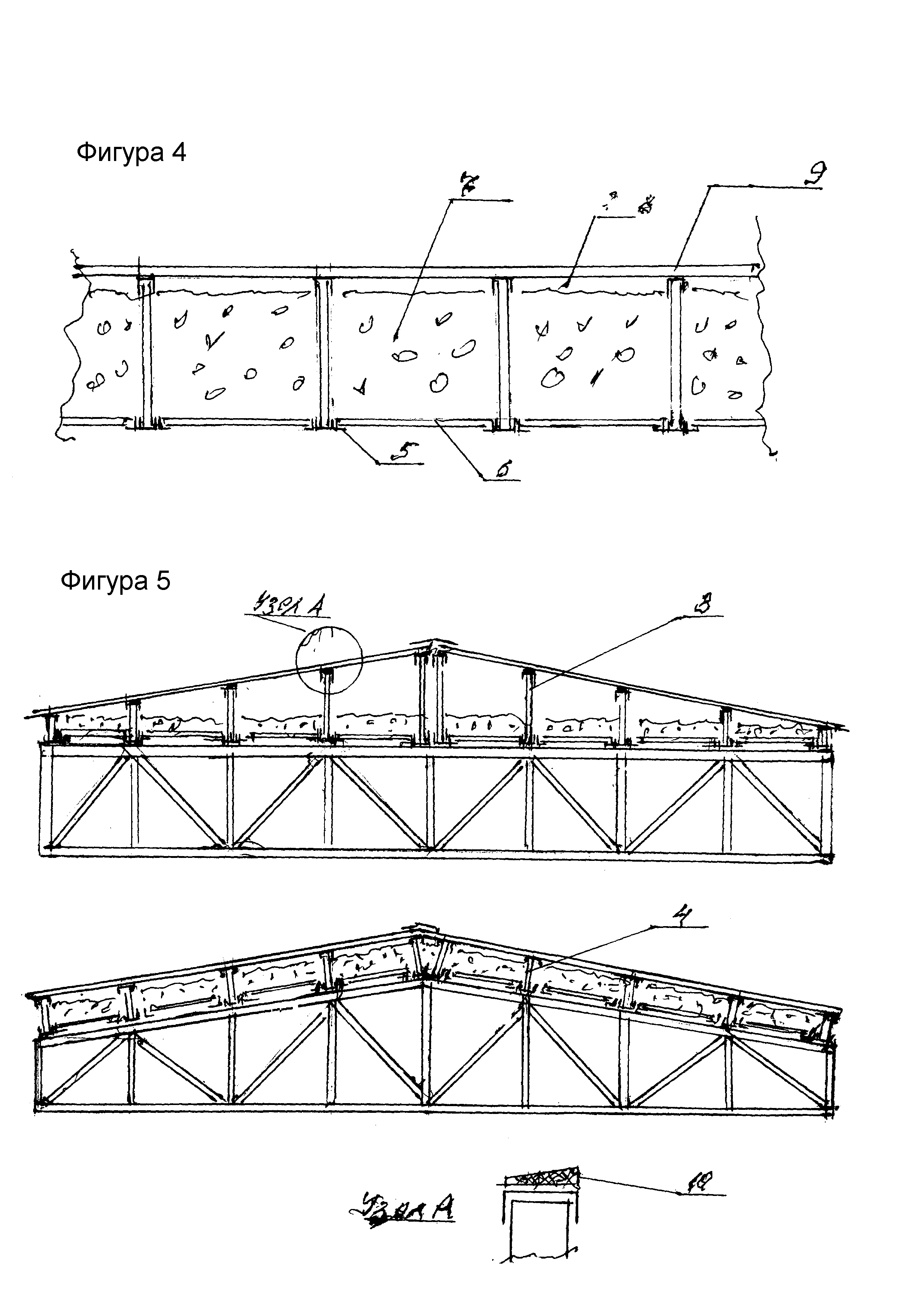

Рисунок 2:

на фиг. 4 - изображен состав кровельного покрытия, состоящий из:

нижнего оцинкованного профилированного листа (поз.6), несущего только утеплитель;

утеплителя из полистиролбетона или минваты (поз.7);

вентилируемого пространства (поз.8);

верхнего оцинкованного профлиста (поз.9), несущего снеговые, ветровые и эксплуатационные нагрузки;

на фиг. 5 - изображены элементы покрытия и кровли в сборе.

Уклон профлиста в местах опирания на решетчатые прогоны обеспечивается через вкладки (поз.10), изображенные на узле «А».
