[1]Полезная модель относится к строительству и может использоваться для возведения монолитных куполов зданий.
[2]Известен «3D-принтер для печати здания» GB 2510598 [2], включающий в себя печатный рычаг, расположенный на опоре печатного плеча и, по меньшей мере, одну печатающую головку, расположенную на печатном плече, печать предназначена для выборочного осаждения слоев строительного материала для аддитивного производства здания; средства для подъема печатающего рычага, средства транспортировки строительного материала и связующего вещества, по меньшей мере, к одной печатающей головке; электронные средства управления для управления боковым движением и поднятием печатающего рычага и, по меньшей мере, одной печатающей головки, для аддитивного изготовления здания в соответствии с его компьютерной моделью; печатающий рычаг выполнен с возможностью поворота вокруг оси на опоре печатного рычага, так что устройство печати перемещается горизонтально и по окружности в области печати.
[3]Недостатком устройства является невозможность постройки внешних стен вокруг имеющихся предметов внутри периметра постройки (имеющихся построек, предметов ландшафта, деревьев и т.д.) .
[4]Наиболее близким техническим решением является «3Д принтер в полярных координатах» US 2016361834 [1], включающий подъемный механизм телескопического типа на основании, механизм вращения, подключенный к подъемному механизму телескопического типа, с возможностью регулировки высоты 3D-принтера в плоскости XOZ; основание и подъемный механизм телескопического типа не вращаются; рычаг стрелы, имеющий выдвижные секции, установленные на поворотном механизме, причем выдвижная консоль стрелы способна к поступательному и вращательному движению в плоскости XOY, экструдер на конце телескопических расширяемых секций для экструзии химического раствора на основе бетона, узел управления, в котором 3D-принтер автоматически печатает здание или структуру на основе схемы проектирования.
[5]Устройство позволяет возводить наружные стены вокруг имеющихся стационарных объектов.
[6]Недостатком устройства является невозможность постройки стены с наклоном, поскольку отсутствуют средства удержания печатающей головки в наклонном относительно вертикали положении.
[7]Техническим результатом предлагаемой полезной модели является получение возможности производства купольных сооружений.
[8]Технический результат достигается тем, что устройство для возведения купольного здания, содержащее вертикальную опору, подъемный механизм на опоре со стрелой с механизмом вращения стрелы вокруг вертикальной опоры, блок формирования стенок (экструдер) на стреле с возможностью перемещения вдоль стрелы характеризуется тем, что блок формирования стенок (купола) выполнен со средствами поворота и удержания относительно вертикали.
[9]Блок формирования стенок может выполняться с механизмом поворота, соединенным с узлом управления, что позволит автоматизировать процесс постройки купольного здания.
[10]Блок формирования стенок купола может выполняться с возможностью формирования двух жестких стенок купола с термоизоляционным пространством между стенками, что позволит построить термоизолированное здание.
[11]Устройство может содержать бетонопровод, вход которого расположен у основания вертикальной опоры, а выход соединен с блоком формирования стенок, что позволит использовать бетон, произведенный на отдельной установке.
[12]Блок формирования стенок может выполняться с устройством нагрева бетона, что позволит ускорить процесс и снизить зависимость от температуры внешней среды во время постройки.

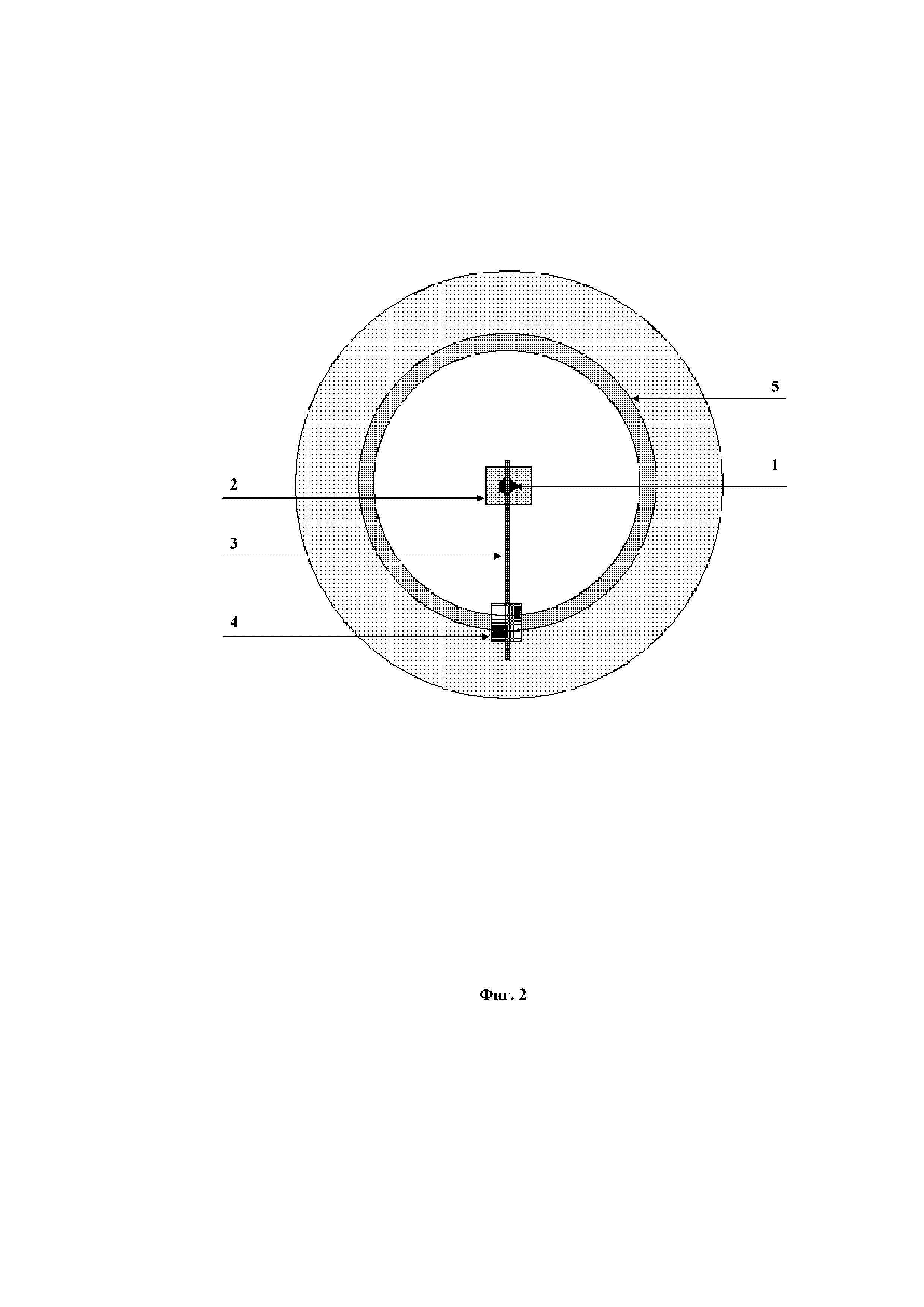

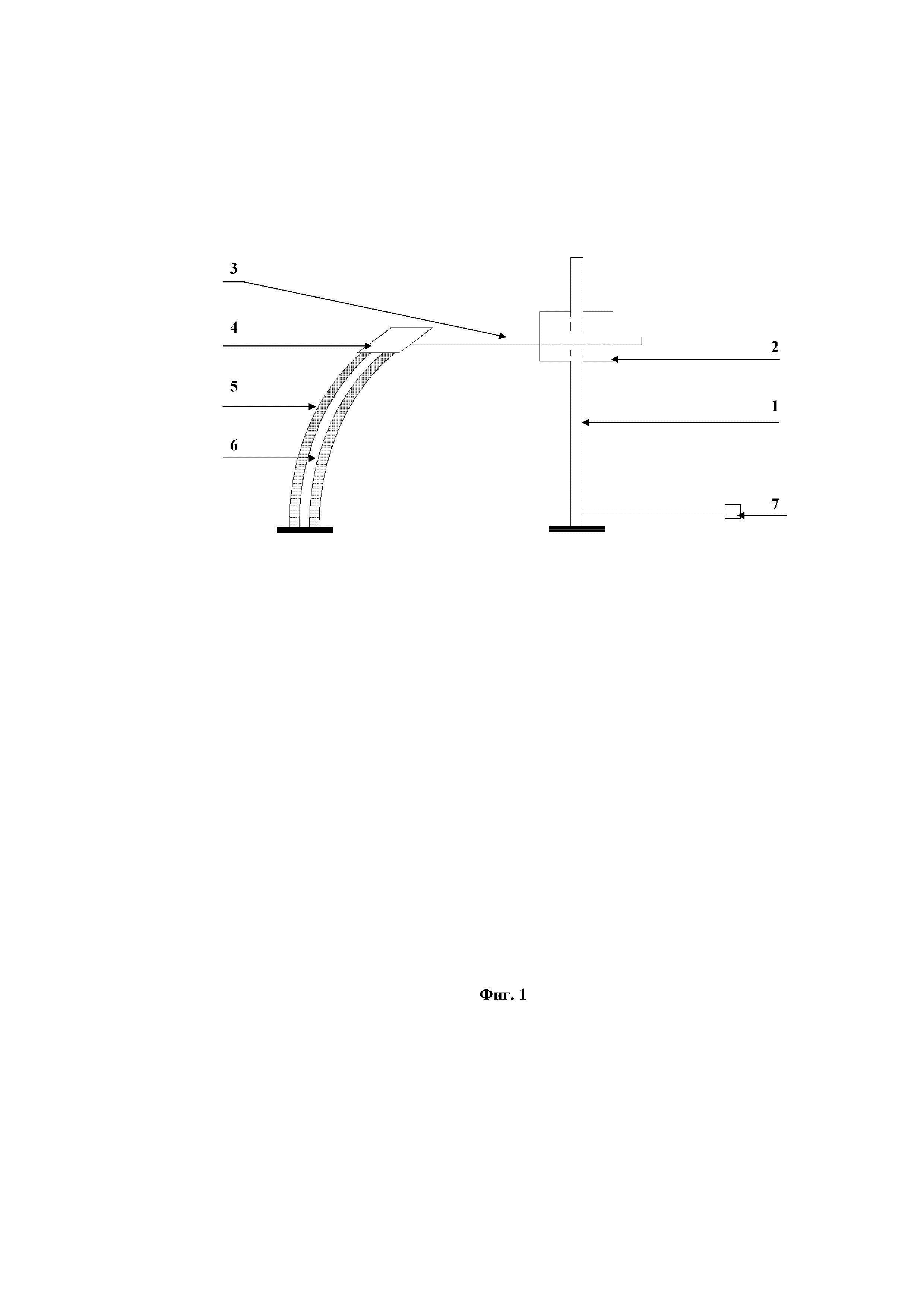

[13]Устройство для возведения купольного здания показан на: фиг. 1 (продольный частичный разрез) и фиг. 2 (вид сверху), где:
[14]1 – вертикальная опора;
[15]2 – подъемный механизм и механизм вращения стрелы;
[17]4 – блок формирования стенок;
[19]6 – термоизоляционное пространство между стенками купола;
[20]7 – вход бетонопровода.
[21]стройство действует следующим образом: на вертикальной стационарно установленной опоре 1 расположен подъемный механизм и механизм вращения 2 стрелы 3. На стреле 3 с возможностью перемещения вдоль стрелы установлен блок формирования стенок 4. Блок формирования стенок 4 в рабочем состоянии расположен на уже готовой части стенок купола 5, которые выполнены с термоизоляционным пространством между двумя стенками купола – внутренней и внешней. Устройство снабжено бетонопроводом, вход которого 7 расположен вблизи основания вертикальной опоры. Блок формирования выполнен с механизмом поворота относительно стрелы (не показан), соединенным с узлом управления (не показан), что позволяет производить стенки здания с программируемым изменяемым наклоном заранее заданной конфигурации здания.
[22]Технический результат – получение возможности производства купольных сооружений достигается тем, что блок формирования стенок, выполненный с возможностью поворота и удержания может изготавливать наклонный стенки купольных сооружений.
[23]Промышленная применимость. Заявляемое конструкторско-техническое решение может с успехом применяться для производства купольных сооружений.
