Строительная сэндвич-панель с защитой утеплителя от грызунов и насекомых

Полезная модель относится к конструкциям панелей типа «сэндвич» и может быть использована в качестве ограждающих конструкций зданий и сооружений. Техническим результатом является повышение степени защиты среднего теплоизоляционного слоя строительной сэндвич-панели от грызунов и насекомых. Указанный технический результат достигается тем, что сэндвич-панель представляет собой трехслойную конструкцию, содержащую обшивки из параллельно расположенных металлических листов, имеющих в двух противоположно расположенных торцевых частях панели замковые элементы, средним теплоизоляционным слоем-утеплителем и средство защиты среднего теплоизоляционного слоя от грызунов и насекомых. Средство защиты среднего теплоизоляционного слоя от грызунов и насекомых выполнено в виде защитных теплоизоляционных слоев, состоящих из одного или нескольких видов материала, окаймляющих средний теплоизоляционный слой с двух прилегающих к замковой части торцевых сторон, а материалы, из которых изготовлены защитные теплоизоляционные слои, содержат компоненты, раздражающие кожу грызунов и/или органолептически непривлекательные и вызывающие гибель грызунов; высота (Н) защитных слоев равна толщине (В) среднего теплоизоляционного слоя, а толщина (Т) защитных слоев имеет размер больший или равный их высоте (Н). Причем сэндвич-панель дополнительно снабжена металлическими фасонными защитными пластинами, выполненными в сечении выпукло-вогнутыми и имеющими элементы их крепления к металлическим обшивкам панелей для закрывания стыков между противоположно расположенными сторонами сэндвич-панелей, не содержащими замковые элементы. 5 ил.

1. Строительная сэндвич-панель с защитой утеплителя от грызунов и насекомых, представляющая собой трехслойную конструкцию, содержащую обшивки из параллельно расположенных металлических листов, имеющих в двух противоположно расположенных торцевых частях панели замковые элементы, средним теплоизоляционным слоем-утеплителем и средство защиты среднего теплоизоляционного слоя от грызунов и насекомых, отличающаяся тем, что средство защиты среднего теплоизоляционного слоя от грызунов и насекомых выполнено в виде защитных теплоизоляционных слоев, окаймляющих средний теплоизоляционный слой с двух прилегающих к замковой части торцевых сторон, а материалы, из которых изготовлены защитные теплоизоляционные слои, содержат компоненты, защищающие средний теплоизоляционный слой от насекомых и грызунов; высота (Н) защитных слоев равна толщине (В) среднего теплоизоляционного слоя, а толщина (Т) защитных слоев имеет размер больший или равный их высоте (Н).

2. Строительная сэндвич-панель по п. 1, отличающаяся тем, что защитные слои из теплоизоляционного материала выполнены из пеностекла.

3. Строительная сэндвич-панель по п. 1, отличающаяся тем, что защитные слои из теплоизоляционного материала выполнены из стекловолокна.

4. Строительная сэндвич-панель по п. 1, отличающаяся тем, что защитные слои из теплоизоляционного материала выполнены из минеральной базальтовой ваты с удельным весом 90-145 кг/м³.

5. Строительная сэндвич-панель по п. 1, отличающаяся тем, что защитные слои из теплоизоляционного материала выполнены из эковаты, содержащей добавки в виде буры и борной кислоты.

6. Строительная сэндвич-панель по п. 1, отличающаяся тем, что защитные слои из теплоизоляционного материала выполнены из внутреннего слоя из эковаты и внешнего слоя из базальтовой ваты.

7. Строительная сэндвич-панель по п. 1, отличающаяся тем, что средний теплоизоляционный слой выполнен из пенопласта.

8. Строительная сэндвич-панель по п. 1, отличающаяся тем, что средний теплоизоляционный слой выполнен из экструдированного пенополистирола.

9. Строительная сэндвич-панель по п. 1, отличающаяся тем, что средний теплоизоляционный слой выполнен из пенополиуретана.

10. Строительная сэндвич-панель по п. 1, отличающаяся тем, что средний теплоизоляционный слой выполнен из пенополиизоцианурата.

Полезная модель относится к конструкциям панелей типа «сэндвич» и может быть использована в качестве ограждающих конструкций зданий и сооружений (не несущих стен и кровли).

Известна строительная панель с защитой от грызунов и насекомых, служащая для изготовления полов, кровли, стен при строительстве домов (патент Франции №2534955 (А2), МПК Е04В 2/72, опубл. 1984 г.). Строительная панель содержит наружный слой, изготовленный из керамики или терракоты, обладающий свойствами защиты от огня и воздействия грызунов, а внутренний теплоизоляционный слой изготовлен из альвеолярного пенопласта. Изобретение преимущественно может быть использовано для изготовления полов, которые должны обладать свойствами звукоизоляции, а также устойчивостью к воздействию огня и грызунов. Строительные панели собираются с помощью склеивания, зажима или любых других средств, позволяющих обеспечить хорошую герметичность стыков панелей, в частности формование изоляции между зазорами панелей со стороны наружного керамического слоя.

Однако такие строительные панели имеют сложную технологию соединения их между собой в процессе монтажа.

Известна строительная сэндвич-панель с защитой утеплителя от грызунов и насекомых (патент Китая №102296727, МПК Е04В 2/74, опубл. 28.12.2011 г.) представляющая собой трехслойную конструкцию, содержащую обшивки из параллельно расположенных металлических листов, имеющих в двух противоположно расположенных торцевых частях панели замковые элементы (соединительные узлы) и средним теплоизоляционным слоем-утеплителем. Замковые элементы выполнены из листового оцинкованного металла или листовой стали толщиной 0,8 мм в виде коробов, которые герметично закрывают противоположные торцы среднего слоя-утеплителя, выполненного в виде плиты из пенополистирола и защищают его от грызунов и насекомых (муравьев и моли).

Однако такие строительные панели металлоемки, сложны и дороги в изготовлении.

Наиболее близким аналогом (прототипом) является строительная сэндвич-панель с защитой утеплителя от грызунов и насекомых (патент РФ на полезную модель №78729, МПК В32В 13/08, опубл. 10.12.2008 г.), представляющая собой трехслойную конструкцию, содержащую обшивки из параллельно расположенных металлических листов, имеющих в двух противоположно расположенных торцевых частях панели замковые элементы, средним теплоизоляционным слоем-утеплителем и средство защиты среднего теплоизоляционного слоя от грызунов и насекомых. Средство защиты среднего теплоизоляционного слоя от грызунов и насекомых является пестицидом (родентицидом), которым обработан указанный средний теплоизоляционный слой.

Однако химическое средство защиты (пестицид) среднего теплоизоляционного слоя строительной панели от грызунов и насекомых не гарантирует разрушение среднего слоя панели, имеет ограниченный срок действия (не более 1-2 года) и не может быть повторно нанесен на указанный средний теплоизоляционный слой после сборки строительных панелей.

Техническим результатом является повышение степени защиты среднего теплоизоляционного слоя строительной сэндвич-панели от грызунов и насекомых.

Указанный технический результат достигается тем, что в строительной сэндвич-панели с защитой утеплителя от грызунов и насекомых, представляющей собой трехслойную конструкцию, содержащую обшивки из параллельно расположенных металлических листов, имеющих в двух противоположно расположенных торцевых частях панели замковые элементы, средним теплоизоляционным слоем-утеплителем и средство защиты среднего теплоизоляционного слоя от грызунов и насекомых, согласно изобретения, средство защиты среднего теплоизоляционного слоя от грызунов и насекомых выполнено в виде защитных теплоизоляционных слоев, состоящих из одного или нескольких видов материала, окаймляющих средний теплоизоляционный слой с двух прилегающих к замковой части торцевых сторон, а материалы, из которых изготовлены защитные теплоизоляционные слои, содержат компоненты, раздражающие кожу грызунов и/или органолептически непривлекательные и вызывающие гибель грызунов; высота (Н) защитных слоев равна толщине (В) среднего теплоизоляционного слоя, а толщина (Т) защитных слоев имеет размер больший или равный их высоте (Н). Причем сэндвич-панель дополнительно снабжена металлическими фасонными защитными пластинами, выполненными в сечении выпукло-вогнутыми и имеющими элементы их крепления к металлическим обшивкам панелей для закрывания стыков между противоположно расположенными сторонами сэндвич-панелей, не содержащими замковые элементы.

Защитные слои из теплоизоляционного материала могут быть выполнены из пеностекла, или стекловолокна с удельным весом 60-80 кг/м³, или минеральной базальтовой ваты с удельным весом 90-145 кг/м³, или эковаты, содержащей добавки в виде буры и борной кислоты.

Кроме того, защитные слои из теплоизоляционного материала могут быть выполнены из внутреннего слоя из эковаты и внешнего слоя из базальтовой ваты.

Средний теплоизоляционный слой может быть выполнен из пенопласта, или экструдированного пенополистирола, или пенополиуретана, или пенополиизоцианурата.

Пеностекло получают из вспененного стекла в виде плит из стеклянных ячеек. Например, корпорация Pittsburg Corning выпускает пеностекло FOAMGLAS, отличающееся легкостью, при этом сохраняющее все свойства, присущие этому материалу. Поэтому пеностекло в основном монтируется на строительные смеси, что упрощает крепление утеплителя. Кроме того, качественное прилипание материала обусловлено еще и хорошей адгезией пеностекла. Биологическое воздействие. Пеностекло абсолютно устойчиво к гниению, образованию плесени и грибков, так как в его составе отсутствует благоприятная среда для их размножения. Пеностекло недоступно для проникновения насекомых и грызунов, благодаря абразивным свойствам.

Плотность минераловатных утеплителей колеблется в широком диапазоне - от 40 до 200 кг/м³. Практика показывает, что мыши почти не трогают минеральные базальтовые плиты, чей удельный вес составляет больше 80 кг/м³.

В химический состав волокнистых изделий из стекловаты входят синтетические связующие - канцерогенные смолы на основе формальдегидов и мельчайших частиц стекла. Это делает продукт не пригодным для строительства гнезд грызунами в материале из стекловаты по сравнению с пенополистиролом.

Эковата содержит до 80% целлюлозы, 12% - борной кислоты (предотвращает проникновение и развитие болезнетворных бактерий и грибков - плесени) и 8% буры (снижает уровень пожароопасности, делает утеплитель непривлекательным для грызунов и других вредителей и вызывает их гибель).

Ниже представлены чертежи заявляемой строительной сэндвич-панели. На фиг. 1 представлен торец сэндвич-панели в разрезе. На фиг. 2 приведены фрагмены торцов двух соединенных между собой сэндвич-панелей в разрезе, где защитные слои состоят из внешнего слоя из базальтовой ваты и внутреннего - из эковаты. На фиг. 3 представлен разрез А-А фиг. 1. На фиг. 4 изображены две соединенные между собой сэндвич-панели, расположенные на фундаменте. На фиг. 5 приведен разрез Б-Б фиг. 4.

Заявляемая строительная сэндвич-панель с защитой утеплителя от грызунов и насекомых представляет собой (фиг. 1-3) трехслойную конструкцию, содержащую обшивки 1 и 2 из параллельно расположенных металлических оцинкованных листов с полимерным покрытием, имеющих в двух противоположно расположенных длинных торцевых частях панели замковые элементы 3 и 4 типа "выступ-паз", средним теплоизоляционным слоем-утеплителем 5 и средство защиты среднего теплоизоляционного слоя 5 от грызунов и насекомых. Средний теплоизоляционный слой-утеплитель 5 может быть набран как из ламелей по ширине панелей, так и из цельной подушки. При этом физико-механические свойства сэндвич-панелей не меняются.

Средство защиты среднего теплоизоляционного слоя 5 от грызунов и насекомых выполнено в виде защитных теплоизоляционных слоев 6 и 7, окаймляющих средний теплоизоляционный слой 5 с двух прилегающих к замковым элементам 3, 4 торцевых сторон 8 и 9 соответственно. Указанные защитные теплоизоляционные слои 6 и 7 представляют собой ламели, например из минеральной ваты, толщиной не менее 90 мм. Материал, из которых изготовлены защитные теплоизоляционные слои 6 и 7, содержат компоненты, раздражающие кожу грызунов и/или органолептически непривлекательные и вызывающие гибель грызунов, и/или компоненты плохо поддающиеся разрушению грызунами. Высота (Н) защитных слоев равна толщине (В) среднего теплоизоляционного слоя 5, а толщина (Т) защитных слоев 6 и 7 имеет размер больший или равный их высоте (Н), т.е. (Т≥Н). Объем защитных слоев 6 и 7 составляет 16-20% от общего объема сэндвич-панели. Такое геометрическое соотношение размеров защитных слоев панели обеспечивает более надежное сохранение их формы и структуры в процессе монтажа панелей и при атаке грызунов и насекомых.

Кроме того, защитные слои 6 и 7 из теплоизоляционного материала могут быть выполнены из внутреннего слоя (а) из эковаты и внешнего слоя (б) из базальтовой ваты (фиг. 2).

Причем сэндвич-панели дополнительно снабжены (фиг. 4) металлическими фасонными защитными пластинами 10 (оцинкованное железо с полимерным покрытием), выполненными в сечении выпукло-вогнутыми и имеющими элементы 11 их крепления к металлическим обшивкам 1 и 2 панелей для закрывания стыков между противоположно расположенными короткими сторонами сэндвич-панелей, не содержащими замковые элементы. Элементы 11 выполнены в виде самосверлящих шурупов.

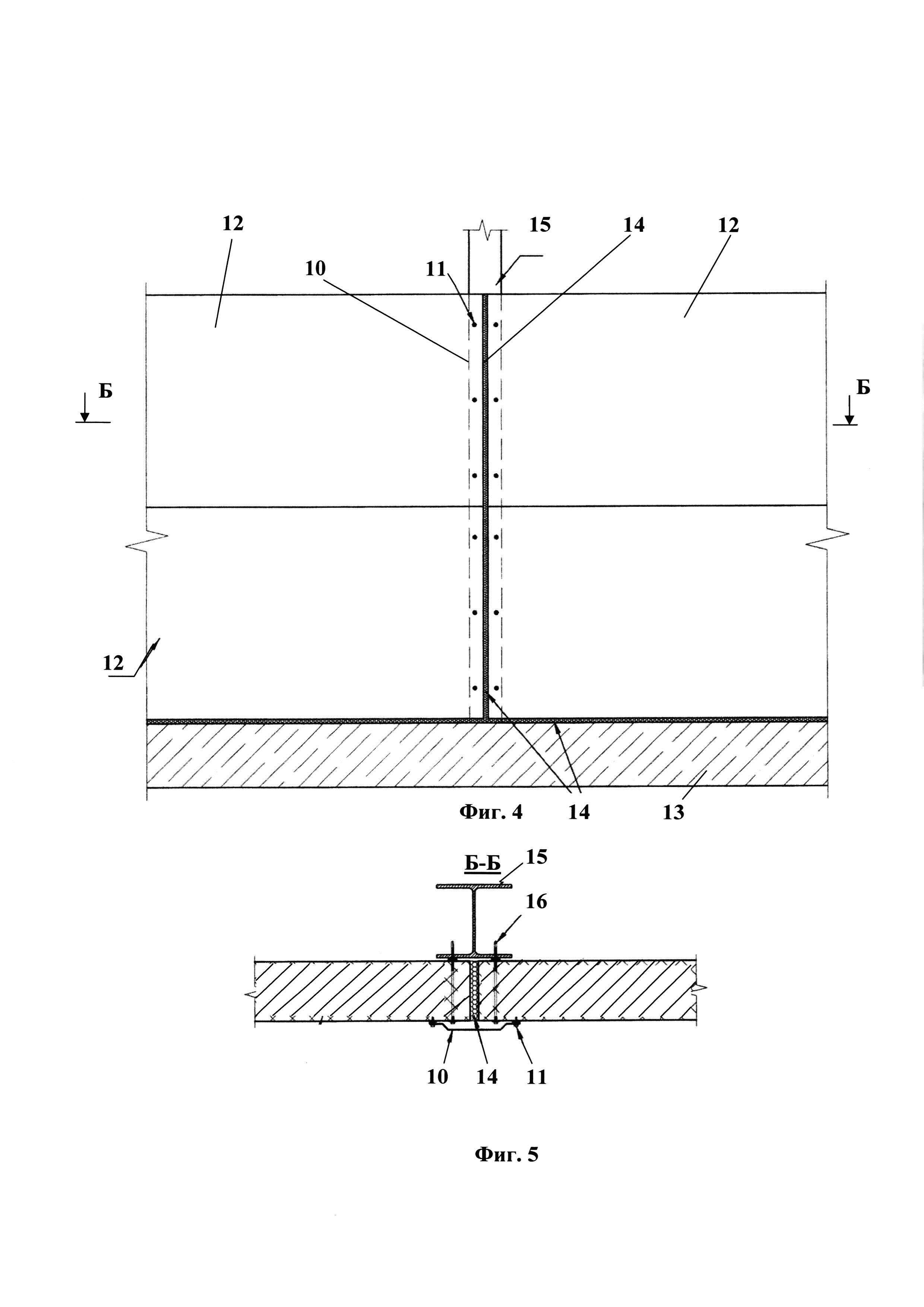

Как видно на фиг. 4 и 5, сэндвич-панели 12 уплотняются между короткими их сторонами (не имеющими замковые элементы 3, 4) и относительно фундамента 13 здания с помощью защитных слоев 14, которые размещаются и уплотняются в зазоре между панелями 12, а также крепятся к колонне 15 каркаса здания с помощью самосверлящих шурупов 16. Защитные слои 14 из теплоизоляционного материала также могут быть выполнены из пеностекла, или стекловолокна, или минеральной базальтовой ваты с удельным весом 90-145 кг/м³, или эковаты, содержащей добавки в виде борной кислоты.

Средний теплоизоляционный слой 5 может быть выполнен из пенопласта, или экструдированного пенополистирола, или экструдированного пенополиуретана, или пенополиизоцианурата.

Внешний вид изготовленных сэндвич-панелей 12 представлен на фотографиях (фиг. 6 и 7).

Выбор материала, из которого изготовлены средний теплоизоляционный слой 5, защитные слои 6, 7 и 14, зависит от конкретных условий применения сэндвич-панелей (влажности, расположения строительного объекта на местности, температурные режимы в течение года и требований заказчика). Отдельные части заявляемой панели (металлическая обшивка 1 и 2, средний теплоизоляционный слой 5 и защитные слои 6 и 7) склеиваются двухкомпонентным клеем.

Защитные слои 6, 7 и 14 изолируют средний теплоизоляционный слой 5 панели от проникновения грызунов и насекомых, которые живут и строят свои гнезда в среднем теплоизоляционным слое 5, например пенопласте, тем самым разрушая панель. Защитные слои 6, 7 и 14 в этом случае выступает барьером и не дает проникнуть грызунам и насекомым к пенопласту. Если все-таки вредителям удается попасть в одну панель, то распространения по всем панелям не будет потому, что каждая панель изолирована друг от друга защитными слоями 6, 7 и 14. Заявляемая панель очень удобна для строительства в сельском хозяйстве.

Из-за небольшой подвижности замковых элеметов 3 и 4 сэндвич-панели на защитных слоях 6 и 7 из минеральной или эковаты, панели легко стыкуются между собой, а за счет своей эластичности вата обеспечивает более плотный стык между панелями и делает монтажные зазоры по утеплителю минимальными, что в свою очередь исключает появление мостиков холода и проникновение грызунов и насекомых.

Достижение заявляемого технического результата обеспечивается тем, что средство защиты среднего теплоизоляционного слоя закрывает его с торцевых сторон слоями материала не привлекательными для грызунов и насекомых, которые сильно уплотняются между торцами панелей после их монтажа, а при использовании в защитных слоях из эковаты дополнительно таких веществ, как бура и борная кислота, еще более гарантированно предохраняет средний теплоизолирующий слой от разрушения грызунами и насекомыми. Причем наличие съемных фасонных защитных пластин позволяет повысить защиту теплоизоляционных слоев сэндвич-панели. По сравнению с прототипом повышаются также теплоизоляционные и огнезащитные характеристики панели за счет выполнения защитных слоев 6, 7 и 14 из негорючего и термостойкого материала.

Таким образом, заявляемая строительная сэндвич-панель обладает более высокими защитными от грызунов и насекомых свойствами и более высокими теплоизоляционными, прочностными и термостойкими характеристиками.
