[1]Полезная модель относится к теплоэнергетике, а именно к градирням систем оборотного водоснабжения электростанций и промышленных предприятий.
[2]Известна вентиляторная градирня, содержащая корпус с вентилятором и установленными в нем оросителем, системой водораспределения и поддоном для сбора воды, при этом поддон расположен под оросителем, а система водораспределения и вентилятор расположены над оросителем (см. патент US №3708155, гл. F01D 5/20, 02.01.1973).
[3]Однако данная градирня имеет значительные габариты и конструктивно сложные корпус и ороситель, что сужает область ее использования.
[4]Наиболее близкой к полезной модели по технической сущности и достигаемому результату является вентилятора поперечноточная градирня, содержащая корпус с установленными в нем полимерным оросителем с перекрестным направлением движения охлаждаемой воды и охлаждающего его воздуха, системой водораспределения и поддоном для сбора воды, при этом поддон расположен под полимерным оросителем, а система водораспределения расположена над полимерным оросителем (см. патент RU №2115081, кл. F28C 1/04, опубл. 10.07.1998).
[5]В данной конструкции градирни достигается уменьшение габаритов за счет поперечной подачи охлаждающего воздуха.
[6]Однако конструкция градирни достаточно сложная, расположение вентилятора в нижней части градирни накладывает дополнительные требования к герметичности поддона для сбора воды, а выполнение каплеуловителя в зоне сужения вокруг бассейна с водой приводит к росту скорости течения воздуха и тем самым к снижению эффективности улавливания капель.
[7]Техническая проблема, решаемая в полезной модели, - устранение выявленных в известных конструкциях градирен недостатков
[8]Техническим результатом, достигаемым от использования полезной модели, является упрощение конструкции градирни и, как следствие, повышение стабильности работы градирни.
[9]Указанная задача решается, а технический результат достигается за счет того, что вентиляторная поперечноточная градирня содержит корпус с установленными в нем полимерным оросителем с перекрестным направлением движения охлаждаемой воды и охлаждающего его воздуха, системой водораспределения и поддоном для сбора воды, при этом поддон расположен под полимерным оросителем, а система водораспределения расположена над полимерным оросителем, корпус градирни выполнен прямоугольным в поперечном сечении из сборного металлического каркаса, обшитого полимерными двухслойными листами с уплотнением шип-паз, поддон для сбора воды выполнен с антикоррозионным покрытием, в верхней части градирни расположен вентилятор, выполненный с возможностью реверсивного вращения лопастей вентилятора, причем лопасти рабочего колеса вентилятора установлены с возможностью установки требуемого рабочего угла, полимерный ороситель расположен вдоль двух противоположных боковых стенок корпуса, а в боковой стенке корпуса между этими противоположными боковыми стенками выполнен дверной проем.
[10]В ходе проведенного исследования была выявлена возможность упрощения конструкции вентиляторной поперечноточной градирни путем выполнения ее корпуса прямоугольным в поперечном сечении, что позволяет, во первых, использовать сборный металлический каркас, который можно обшить полимерными двухслойными листами с уплотнением шип-паз, что позволяет собирать корпус без использования сложного инструмента практически в полевых условиях, что в свою очередь позволяет использовать конструктивно простой поддон для сбора воды, выполненный с антикоррозионным покрытием. Кроме того расположение вентилятора в верхней части градирни с выполнением возможности реверсивного вращения лопастей вентилятора и возможностью установки лопасти рабочего колеса вентилятора с практически любым требуемым рабочим углом в сочетании с расположением полимерного оросителя вдоль двух противоположных боковых стенок корпуса позволило в боковой стенке корпуса между этими противоположными боковыми выполнить дверной проем, что обеспечило возможность производить монтаж и, если это потребуется демонтаж и замену оросителя без разборки корпуса градирни с обеспечением требуемой производительности вентилятора градирни без использования каких-либо дополнительных конструктивных изменений, что в конечном итоге позволило создать конструктивно простую градирню с резким упрощением ее сборки, разборки и проведением ремонтных работ и при необходимости модернизации градирни.

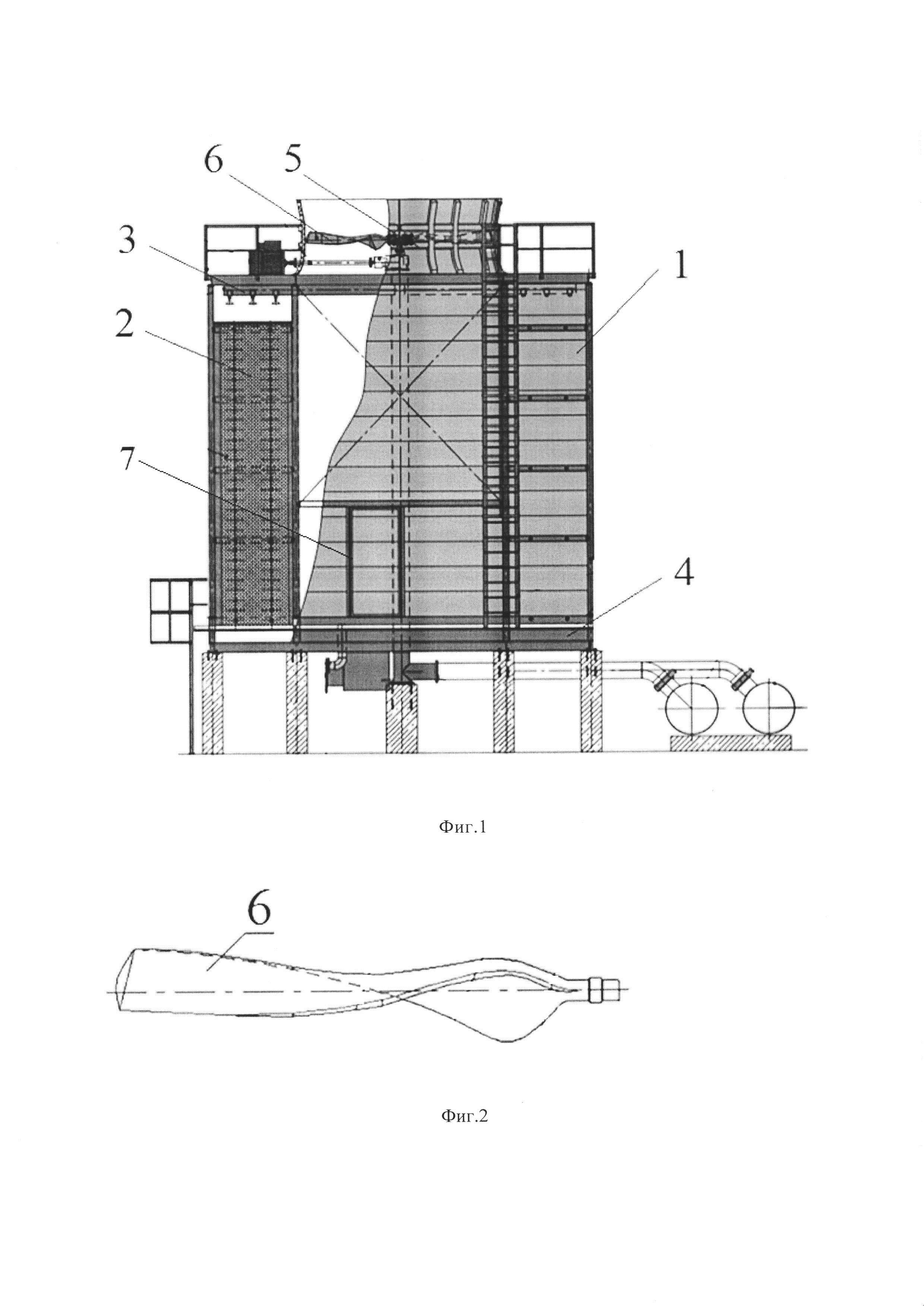

[11]На фиг. 1 представлен вид сбоку на вентиляторную поперечноточную градирню с выполненными на нем местными вырезами.
[12]На фиг. 2 представлен общий вид лопасти, вид сбоку.
[13]Вентиляторная поперечноточная градирня содержит корпус 1 с установленными в нем полимерным оросителем 2 с перекрестным направлением движения охлаждаемой воды и охлаждающего его воздуха, системой водораспределения 3 и поддоном 4 для сбора воды.
[14]Поддон 4 расположен под полимерным оросителем 2, а система водораспределения 3 расположена над полимерным оросителем 2.
[15]Корпус 1 градирни выполнен прямоугольным в поперечном сечении из сборного металлического каркаса обшитого полимерными двухслойными листами с уплотнением шип-паз, поддон 4 для сбора воды выполнен с антикоррозионным покрытием, в верхней части градирни расположен вентилятор 5, выполненный с возможностью реверсивного вращения лопастей 6 вентилятора, причем лопасти 6 рабочего колеса вентилятора 5 установлены с возможностью установки требуемого рабочего угла.
[16]Полимерный ороситель 2 расположен вдоль двух противоположных боковых стенок корпуса 1, а в боковой стенке корпуса 1 между этими противоположными боковыми стенками выполнен дверной проем 7.
[17]Во время работы градирни вентилятор 5 осуществляет подсос воздуха в корпус 1 через выполненные в боковых стенках корпуса 1 градирни воздуховходные окна. Вода через систему водораспределения 3 подается в водоразбрызгивающие сопла, откуда она попадает на поверхность полимерного оросителя 2, заполняющего периферийную часть корпуса 1 вдоль двух его боковых противоположных стенок над поддоном 4. По поверхности каналов полимерного оросителя 2 сверху вниз вода в виде тонкой пленки стекает в поддон 4. При этом стекающая пленка воды охлаждается воздухом, поток которого создаваемый вентилятором 5, протекает в горизонтальном направлении по образованным в оросителе 2 каналам в направлении от боковых стенок корпуса 1 внутрь корпуса 1, что способствует интенсивному охлаждению воды. Нагретый воздух вентилятором 5 через его конфузорно-диффузорную обечайку выбрасывается в атмосферу. В этой градирне воздух и вода контактируют на поверхности оросителя, а вода охлаждается за счет испарения воды при протекании через ороситель воздуха.
[18]Настоящее изобретение может быть использовано в вентиляторных градирнях для охлаждения воды в водооборотных системах промышленных предприятий.
