[1]Полезная модель относится к средствам для идентификации и регистрации разговоров пользователя, в частности, лица оказывающего услуги.
[2]Предшествующий уровень техники
[3]Известен раскрытый в патенте РФ №2499297 от 20.11.2013 аудио бейдж со звукозаписью, выполненный с корпусом, закрепляемым в заданной ориентации на пользователе, и включающий установленные в корпусе микрофон, средство регистрации сигналов, элемент питания и интерфейс, позволяющий передать зарегистрированные сигналы внешнему устройству. Это устройство является ближайшим аналогом заявленной полезной модели.
[4]Недостатком этого известного технического решения является то, что не предусмотрено включение/выключение регистрации аудио сигнала в зависимости от нахождения аудио бейджа в заданном положении на пользователе. Не предусмотрена также регистрация аудио сигнала с двух микрофонов, что позволяет при последующей обработке, фильтровать эти сигналы в зависимости от направления на источник звука.
[5]Известно также, раскрытое в патенте США US 9820042 от 14.11.2017, использование в мобильном устройстве двух (или более) микрофонов и регистрация, соответствующих аудио сигналов для последующего разделения этих аудио сигналов по направлениям на источники звука. Недостатком этого устройства является то, что не контролируется положение мобильного устройства относительно пользователя, что затрудняет определение направления на источник звука и, соответственно фильтрация речи пользователя.
[6]Раскрытие полезной модели
[7]Технический результат, достигаемый в заявленной полезной модели, заключается в автоматическом включении/выключении регистрации аудио сигнала в зависимости от нахождения аудио бейджа в заданном положении относительно пользователя. Тем самым, при использовании полезной модели, в аудио бейдже может фильтроваться аудио сигнал, относящийся к речи пользователя (носителя аудио бейджа), в частности, лица оказывающего услуги, или регистрируемые аудио сигналы, после их передачи на внешнее устройство, могут быть разделены на аудио сигналы от различных источников звука и определено положение источников звука относительно пользователя (носителя аудио бейджа).
[8]Указанные технические результаты достигаются в аудио бейдже с корпусом, закрепляемым с заданной ориентацией на пользователе, и включающим установленные в корпусе два микрофона, разнесенные относительно друг друга на заданное расстояние, акселерометр, позволяющий определить ориентацию аудио бейджа, блок регистрации, элемент питания и радио модуль с беспроводным интерфейсом, позволяющий передать зарегистрированные аудио сигналы из блока регистрации внешнему устройству, и микроконтроллер, подключенный к акселерометру и блоку регистрации, регистрирующему аудио сигналы по команде микроконтроллера при соответствии данных акселерометра заданной ориентации аудио бейджа.
[9]Микроконтроллер может быть выполнен с возможностью обработки аудио сигналов обоих микрофонов и формирования единого аудио сигнала, соответствующему заданному направлению на источник звука, а блок регистрации выполнен с возможностью регистрации единого аудио сигнала.
[10]Блок регистрации сигналов может быть выполнен с возможностью синхронной регистрации аудио сигналов обоих микрофонов для последующей обработки аудио сигналов обоих микрофонов и формирования единого аудио сигнала, соответствующему заданному направлению на источник звука на внешнем устройстве.
[11]Акселерометр может быть выполнен с возможностью определять движение закрепленного на пользователе бейджа, вызванное дыханием пользователя, а микроконтроллер выполнен с возможностью интерпретации сигнала, соответствующего перемещения бейджа из-за дыхания пользователя, и прекращения регистрации сигналов при отсутствии этого сигнала в течение заданного временного интервала.
[12]Радиомодуль может включать средство радиосвязи, обеспечивающее передачу зарегистрированных сигналов из блока регистрации на внешнее устройство.
[13]Краткое описание чертежей
[14]На фиг. 1, фиг. 2 и фиг. 3 показан внешний вид заявленного аудио бейджа.
[15]На фиг. 4 показана блок схема аудио бейджа.
[16]Осуществление изобретения
[17]На внешнем виде заявленного аудио бейджа, представленного на фиг. 1, фиг. 2 и фиг. 3, видно расположение окна 1 для указания имени пользователя аудио бейджа, двух всенаправленных микрофонов 2 и 3, кнопки включения 4, светодиода 5 режимов работы, средство крепления 6 к одежде пользователя. Заданному положению микрофонов относительно пользователя соответствует установка аудио бейджа слева на груди пользователя так, что оба микрофона открыты пользователю.

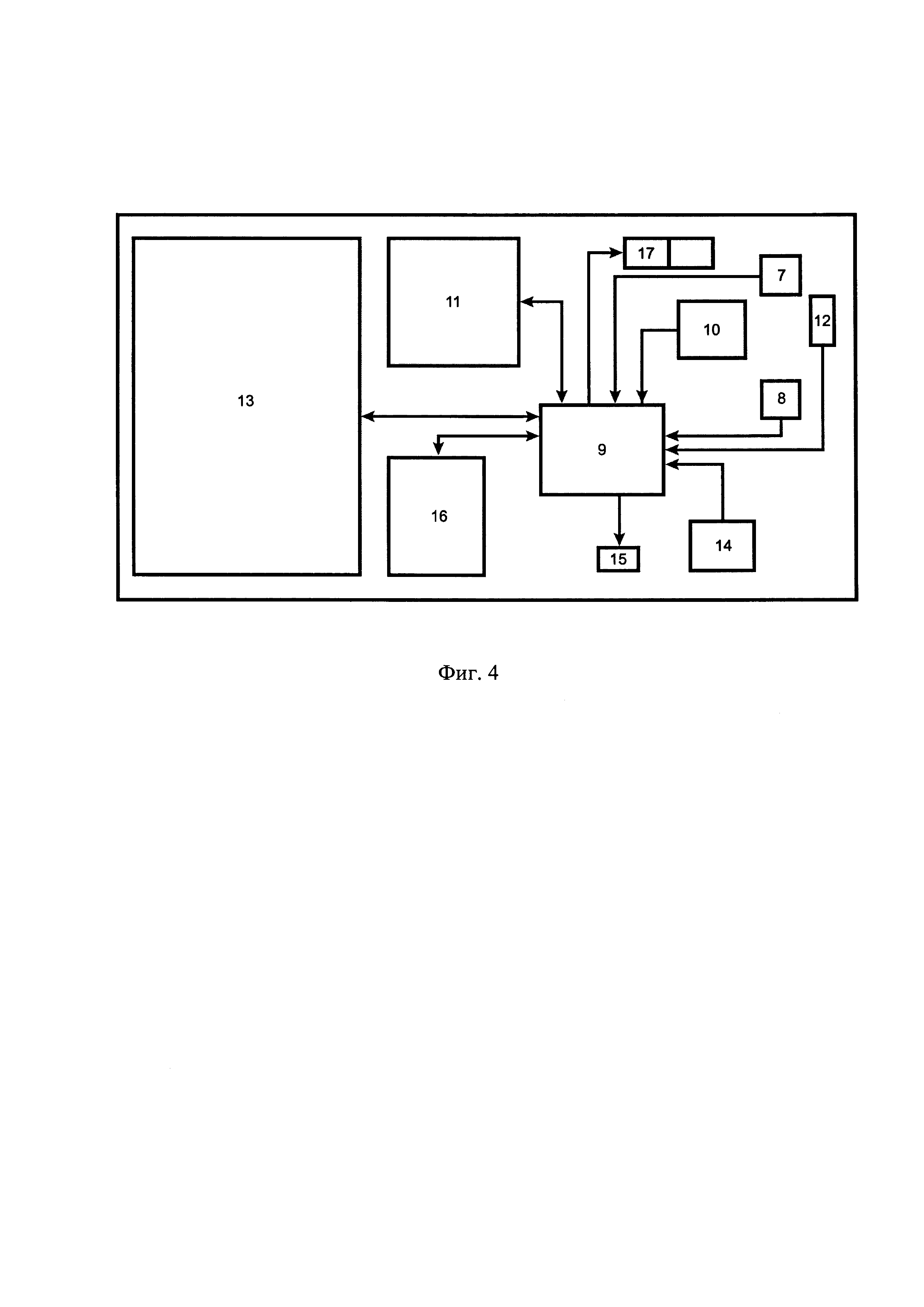

[18]Блок схема аудио бейджа, показанная на фиг. 4, включает: микрофоны 7 и 8, микроконтроллер 9, акселерометр 10, модуль 11 связи Wi-Fi, кнопку включения 12, аккумулятор 13, USB разъем 14 для зарядки аккумулятора 13, светодиод 15 индикации зарядки, SD карту 16 и светодиод 17 режимов работы.
[19]Аудио бейдж включается кнопкой 12 (кнопка 4 на фиг. 3), включение индицируется светодиодом 17. Сигнал акселерометра 10, соответствующий положению аудио бейджа и его перемещениям поступает в микроконтроллер 9, который определяет соответствие ориентации аудио бейджа заданной, т.е. нахождению аудио бейджа в вертикальном положении. Аудио сигналы от микрофонов 7 и 8 (2 и 3 на фиг. 3) поступают в микроконтроллер 9, если ориентация аудио бейджа соответствует заданной, звуковые сигналы регистрируются. Если ориентация устройства не соответствует заданной, то регистрация звуковых сигналов прекращается. В зависимости от программного обеспечения микроконтроллера, аудио бейдж работает в одном из двух следующих вариантов:
[20]1-й вариант: микроконтроллер формирует единый аудио сигнал используя программное обеспечение, реализующее алгоритм бимформинга (beamforming) для заданного направления на источник звука. Единый аудио сигнал регистрируется на SD-карте 16, а затем через модуль 11 связи Wi-Fi транслируется на внешнее устройство для анализа.
[21]2-й вариант: аудио сигналы от обоих микрофонов синхронно регистрируются на SD-карте 16, а затем через модуль 11 связи Wi-Fi транслируется на внешнее устройство для обработки в соответствии с алгоритмом бимформинга и последующего анализа.
[22]Дополнительно микроконтроллер 9 анализирует соответствие сигнала акселерометра 10 возвратно-поступательному перемещению бейджа с периодом несколько секунд и амплитудой несколько миллиметров вызванного дыхательными движениями пользователя. При отсутствии указанного периодического движения запись единого звукового сигнала также прекращается.
[23]При подключении зарядного устройства к USB разъему 14 загорается светодиод зарядки 15, начинается зарядка аккумулятора 13, что служит сигналом микроконтроллеру 9, включающему Wi-Fi модуль 11, передающему зарегистрированную на SD-карте 16 информацию внешнему серверу для последующей обработки.
[24]Аудио бейдж используется для контроля качества оказания услуг. Для этого, во время оказания услуг, аудио бейдж крепится на одежде лица, оказывающего услуги, и регистрирует сказанное во время оказания услуг для последующего автоматического анализа на соответствие принятым нормативам.
