[1]Область техники, к которой относится полезная модель
[2]Полезная модель относится к кабельной технике и предназначена для присоединения передвижных машин, механизмов и оборудования к электрическим сетям на номинальное напряжение 450/750 В переменного тока номинальной частотой до 400 Гц или постоянное номинальное напряжение 1000 В, а также для фиксированного монтажа электрооборудования.
[3]Предшествующий уровень техники
[4]Известен кабель марки КГН по ТУ 16.К73.05-93, содержащий токопроводящую жилу, изолированную теплостойкой резиной и резиновую оболочку.
[5]Известен провод с резиновой изоляцией (Патент RU №39425 опубл. 27.07.2004), содержащий токопроводящую жилу, скрученную из мягких медных луженых оловом или оловянно-свинцовым припоем проволок класса не ниже 5, изолированную теплостойкой резиной с прочностью при растяжении не менее 4,2 Н/мм2, в оболочке из маслостойкой не распространяющей горение резины с прочностью при растяжении не менее 6,86 Н/мм2.
[6]Недостатком известных технических решений является невысокая прочность материалов изоляции и оболочки, следовательно, меньший срок службы при одинаковых условиях эксплуатации.
[7]Сущность полезной модели
[8]Задача, на решение которой направлена полезная модель, заключается в расширении арсенала гибких кабелей с резиновой изоляцией и оболочкой.
[9]Технический результат заключается в увеличении срока службы кабеля.
[10]Технический результат достигается тем, что в кабеле гибком с резиновой изоляцией в резиновой оболочке, включающем изолированную токопроводящую жилу, выполненную из медной проволоки, внешнюю оболочку из маслостойкой не распространяющей горение резины, согласно предложенному решению, на токопроводящую жилу наложена изоляция из этиленпропиленовой резины с прочностью при растяжении не менее 7 Н/мм2, прочность при разрыве материала однослойной оболочки или наружного слоя двухслойной оболочки составляет не менее 10 Н/мм2.
[11]Между изоляцией и оболочкой может быть наложен разделительный слой и изоляция может быть выполнена двухслойной.
[12]Целесообразно кабель выполнять многожильным, состоящим из основной, нулевой и жилы заземления.
[13]На основную, нулевую и жилу заземления может быть наложена синтетическая пленка.
[14]Токопроводящая жила может быть образована левым направлением скрутки проволок в стренгу, стренг в жилу, а жилы могут быть образованы скруткой стренг в жилу смежных повивов в противоположные стороны, при этом направление скрутки верхнего повива - левое.
[15]Изолированные жилы могут быть скручены вправо.

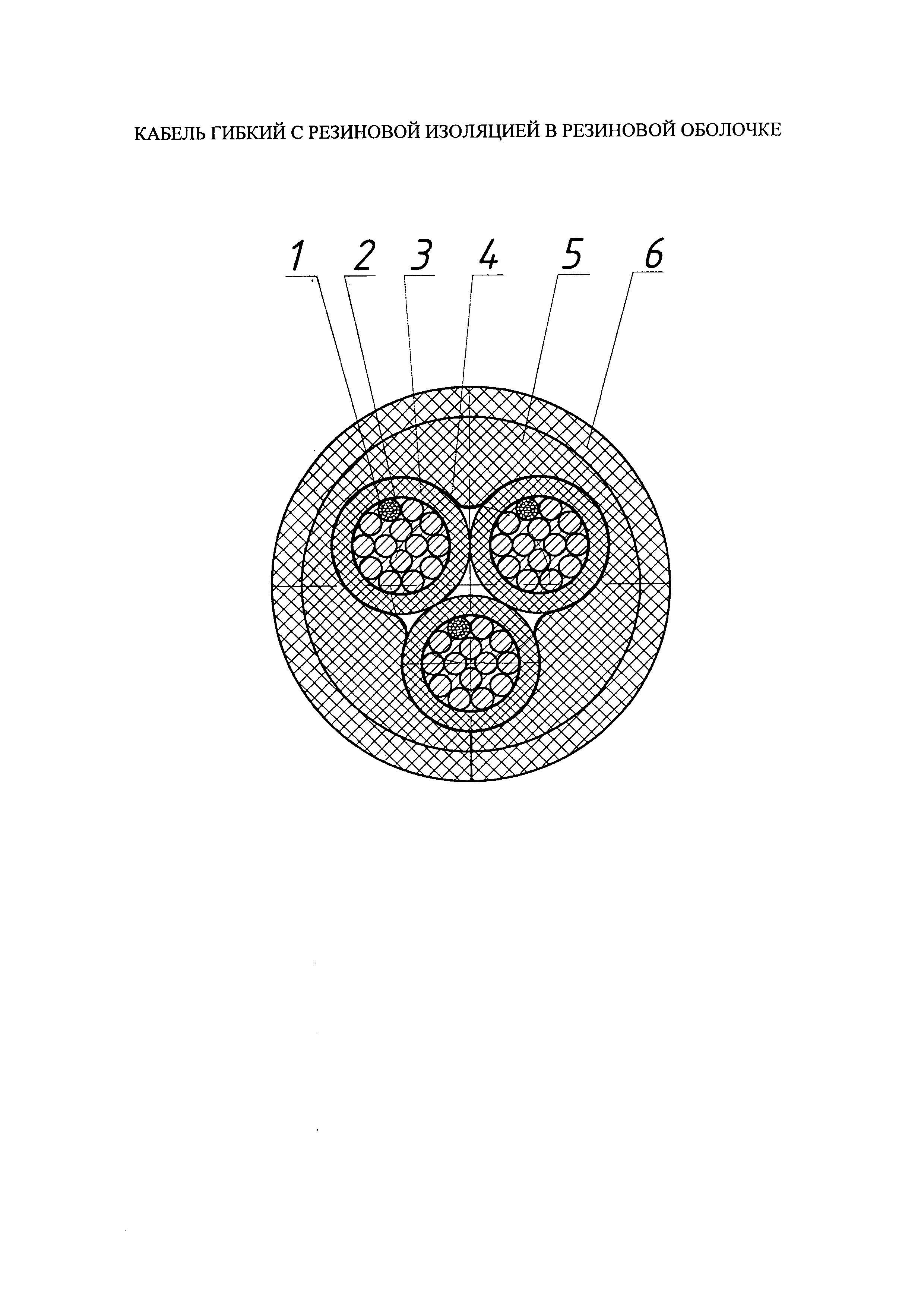

[16]На рисунке представлен общий вид кабеля с тремя изолированными жилами номинальным сечением 50 мм2 и двухслойной оболочкой.
[17]Осуществление полезной модели
[18]Кабель состоит из токопроводящих жил 1 (основной, нулевой и жилы заземления), выполненных из медной мягкой проволоки, поверх которых наложена синтетическая пленка 2, изоляция 3 из этиленпропиленовой резины, разделительный слой 4. Разделительный слой 4 может быть выполнен из синтетической пленки или талька, или термоскрепленного полотна, или другого аналогичного материала. Оболочка выполнена однослойной или двухслойной (внутренний слой 5, наружный слой 6) из маслостойкой резины не распространяющей горение. Прочность при разрыве материала однослойной оболочки или наружного слоя 6 двухслойной оболочки равна не менее 10 Н/мм2. Изоляция 3 может быть наложена одним или двумя слоями. Допускается разрушение синтетической пленки 2 и наложение изоляции 3 без пленки при отсутствии залипания изоляции к жиле 1. Допускается разрушение или отсутствие разделительного слоя 4 при условии отделения изолированных жил от оболочки. В одножильном кабеле допускается одновременное наложение изоляции и оболочки.
[19]Осуществление изобретение
[20]Изолированные токопроводящие жилы 1 кабеля скручивают, направление скрутки - правое, направление скрутки проволок в стренгу, стренг в жилу - левое. Допускается скрутка стренг в жилу смежных повивов в противоположные стороны, направление скрутки верхнего повива - левое.
[21]На токопроводящие жилы 1 (основную, нулевую и жилу заземления) накладывают синтетическую пленку 2 и одно - двухслойную изоляцию 3 из этиленпропиленовой резины.
[22]Изолированные токопроводящие жилы 1 кабеля отличаются друг от друга цветом изоляции, при наложении двухслойной изоляции 3 возможна расцветка только наружного слоя изоляции. Изолированные токопроводящие жилы 1 пяти- и шестижильных кабелей скручивают вокруг сердечника из резины. Шаг скрутки изолированных жил - не более 16 диаметров по скрутке.
[23]В таблице приведены характеристики заявляемого решения и прототипа.
[24]
[25]Приведенные в таблице данные показывают, что по основным техническим решениям предложенная полезная модель обладает следующими преимуществами: увеличивается количество циклов перегибов, что обеспечивает увеличение срока службы кабеля.
[26]Также предложенное решение позволяет повысить стойкость к воздействию повышенной температуры окружающей среды до 85°С и пониженной температуры окружающей среды до минус 60°С.
