СТОЙЛОВОЕ ОБОРУДОВАНИЕ

Полезная модель относится к сельскохозяйственному оборудованию, которое используется при выращивании крупного рогатого скота, а конкретно к оборудованию коровников и телятников молочно-товарных ферм. Стойловое оборудование содержит стойки бокса, верхний и нижний разделители, узлы крепления шейной трубы, шейную трубу бокса, стойки кормового стола, шарнирные узлы крепления и шейную трубу кормового стола. Применение разделителей, изготовленных с использованием пластиковых труб, пластиковых шейных труб боксов и кормового стола, и узлов крепления шейных труб специальной конструкции обеспечивают создание стойлового оборудования, исключающего травмы шеи и обеспечивающего комфортные условия для питания и отдыха коровы.

Стойловое оборудование, состоящее из индивидуального бокса и ограждения кормового стола, при этом индивидуальный бокс содержит стойки бокса, верхний и нижний разделители, шейную трубу, узлы крепления разделителей к стойкам и узел крепления шейной трубы бокса, а ограждение кормового стола состоит из стойки кормового стола, шейной трубы кормового стола, узла крепления шейной трубы кормового стола, отличающееся тем, что узел крепления шейной трубы бокса содержит дугообразный ограничитель, а узел крепления шейной трубы кормового стола содержит шарнирно закрепленный дугообразный ограничитель, при этом шейная труба бокса и шейная труба кормового стола изготовлены из пластика.

Полезная модель относится к сельскохозяйственному оборудованию, которое используется при выращивании крупного рогатого скота, а конкретно к оборудованию коровников и телятников молочно-товарных ферм.

Свободное групповое содержание скота в индивидуальных боксах является системой, которая удовлетворяет потребностям и комфорту животных на протяжении всего жизненного и продуктивного цикла. Поэтому от конструкции и размеров стойла во многом зависят здоровье, продуктивность и воспроизводительная способность животных. При беспривязном содержании стойловое оборудование имеет одну особенность: основным элементом является индивидуальный бокс, который предназначен только для отдыха животных. Его конструкция и размеры позволяют корове ложиться и вставать естественным образом с подачей туловища вперед, не получая травм.

Свобода действий коровы сопровождается повышенным расходом кормов, поэтому для оптимизации расходов и для равномерного распределения процесса питания, как у конкретного животного, так и всего стада, применяют ограждения кормового стола.

Традиционно индивидуальные боксы и ограждение кормового стола изготавливаются из стальных оцинкованных труб или стальных труб с последующим нанесением цинкового покрытия (ООО «Либена Агро Строй», http://libena-agro.ru/stojlomesta, ООО "ГЕА Фарм Технолоджиз Рус", http://www.gea-market.ru/, и другие).

Известно стойловое оборудование с применением пластиковый труб компании «EasyFix», https://easyfix.com/product/easyfix-cubicles/.

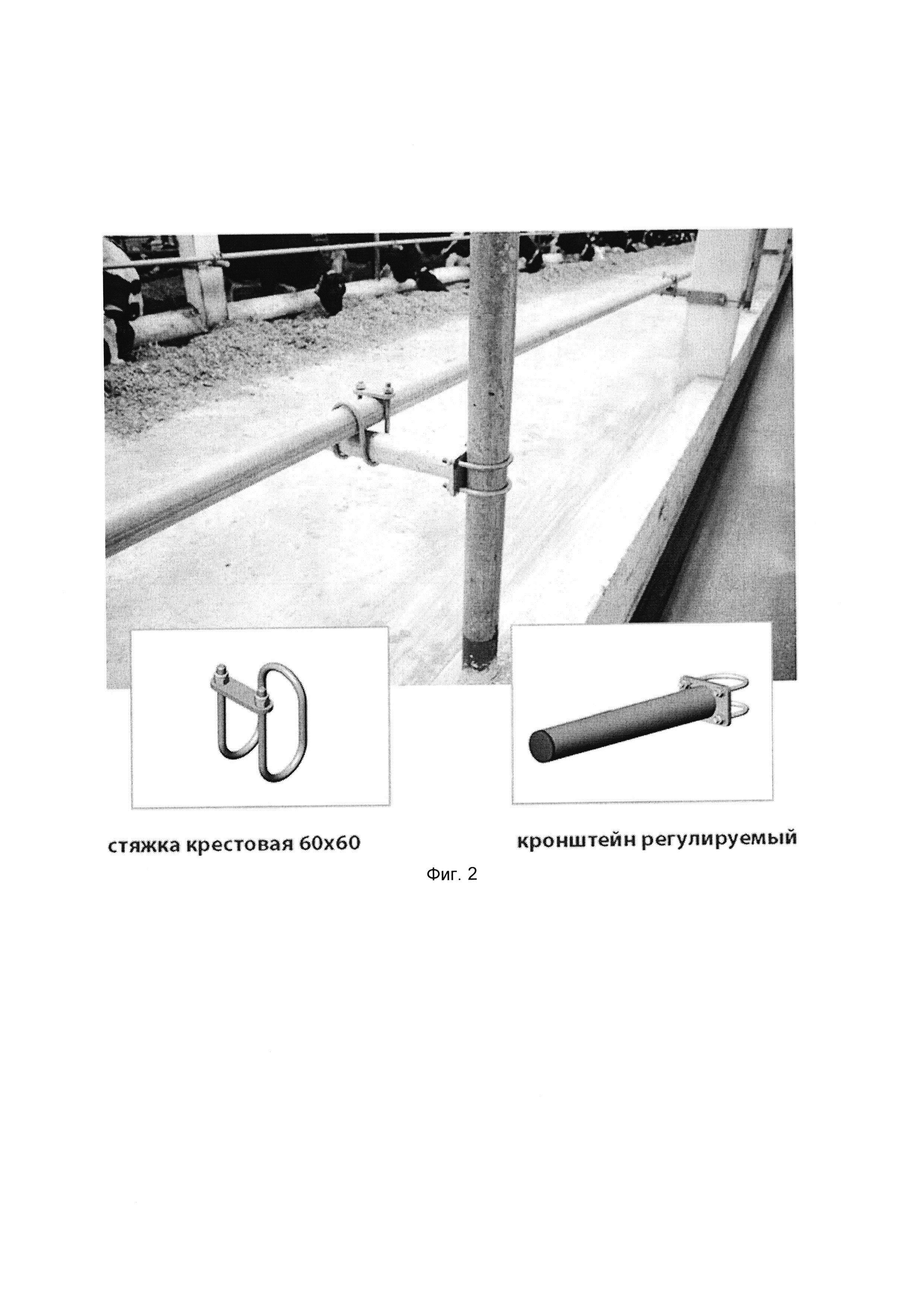

Известное стойловое оборудование содержит стойки, укрепленные в полу животноводческого помещения, кронштейны разделителей, регулируемые кронштейны шейной трубы кормового стола и узлы крепления шейных труб боксов и кормового стола. Все перечисленные элементы выполнены из стали с цинковым покрытием. Разделители, изготовленные из пластиковых труб, установлены на кронштейнах. Шейная труба боксов неподвижно установлена на разделителях с помощью крестовых стяжек. Фиг. 1. Шейная труба кормового стола неподвижно установлена на регулируемых кронштейнах. Фиг 2.

Недостаток такой конструкции заключается в том, что шейная труба закреплена неподвижно и является причиной травм шеи у животных.

Технической проблемой заявленной полезной модели является создание травмобезопасного стойлового оборудования, обеспечивающего комфортные условия для питания и отдыха коровы.

Указанная техническая проблема решается за счет использования пластиковых шейных труб в сочетании с подвижными узлами крепления шейной трубы бокса и шарнирным узлом крепления шейной трубы кормового стола. В отличие от стальных, пластиковые трубы могут изгибаться, когда корова опирается на них не травмируя животное.

Применение узла крепления шейной трубы бокса, обеспечивающего возможность перемещения шейной трубы относительно разделителя, и шарнирного узла крепления шейной трубы на ограждении кормового стола, обеспечивающего возможность перемещения шейной трубы вверх и отклонения ее в направлении кормового стола, уменьшает нагрузку трубы на шею коровы.

Стойловое оборудование состоит из индивидуальных боксов и ограждения кормового стола.

Индивидуальный бокс состоит из стойки бокса (1), выполненной из оцинкованной стали. На стойку устанавливаются верхний (2) и нижний (3) кронштейны разделителей, изготовленные из стали с цинковым покрытием. На кронштейны устанавливаются верхний (4) и нижний (5) разделители, изготовленные из пластиковых труб. На верхних разделителях устанавливаются узлы крепления (6) пластиковой шейной трубы бокса (7), которые обеспечивают возможность перемещения шейной трубы относительно разделителя. Узел крепления шейной трубы бокса содержит основание, U-образные болт-скобы, и дугообразный ограничитель, обеспечивающий подвижность шейной трубы относительно разделителя.

Ограждение кормового стола состоит из стойки кормового стола (8), выполненной из оцинкованной стали, регулируемого кронштейна (9) и шарнирного узла крепления шейной трубы (10), обеспечивающего возможность перемещения шейной трубы (11) относительно регулируемого кронштейна (10) и отклонение ее вместе с шарнирным узлом крепления в направлении кормового стола.

Шарнирный узел крепления шейной трубы кормового стола содержит кронштейн, U-образные болт-скобы и дугообразный ограничитель, обеспечивающий подвижность шейной трубы относительно регулируемого кронштейна, и шарнир, обеспечивающий возможность отклонения шейной трубы в направлении кормового стола.

Сущность полезной модели поясняется графическим материалом.

На фиг. 3 схематично представлена конструкция стойлового оборудования.
