[1]Полезная модель относится к дополнительным техническим средствам, дающим пациентам с дефектами слуха возможность замены прямого слухового восприятия другим видом восприятия, кроме того к системам передачи энергии и зарядным устройствам, предназначенным для зарядки и подзарядки приемников и передатчиков.
[2]Известна система для возвращения робота-пылесоса к зарядному устройству, содержащая передатчик сигналов самонаведения, включающий по меньшей мере первое, второе и третье сигнальные передающие устройства, каждое из которых расположено на передней стенке зарядного устройства и предназначено для передачи соответствующих сигналов, в которой одно из сигнальных передающих устройств, расположено на одной боковой стенке зарядного устройства и предназначенное для передачи сигнала и управления роботом-пылесосом с обеспечением возвращения его к зарядному устройству (Патент №2338639 RU. Опубл. 20.11.2008 г. ).
[3]Известна беспроводная система с несколькими зарядными устройствами, включающая в себя внешний корпус, оснащен столом, имеет множество блоков зарядного устройства, каждый из которых включает в себя первичный зарядный сердечник, модуль драйвера, центральный контроллер (Номер публикации RE 046391. Опубл. 02.05.2017 г. ).
[4]Зарядное устройство для портативных электронных устройств и портативных электронных устройств с одинаковым зарядом. В одном варианте осуществления корпус зарядного устройства батареи образует часть оболочки внешнего устройства или защитную крышку корпуса. Конденсаторы расположены в корпусе зарядного устройства аккумулятора, которые содержат противолежащие друг от друга пластины, имеющие контактные сегменты на них. Электронная схема соединена с противоположными разнесенными пластинами, выполнена с возможностью передачи электрического заряда аккумуляторной батарее, связанной с портативным электронным устройством (Заявка № US 20170054308. Опубл. 23.02.2017 г. ).
[5]Известно устройство контрольно-сигнальное, включающее разборный корпус с размещенной в нем системной платой с центральным процессором, запоминающим устройством и многоконтактными разъемами, образующими гнезда на наружной поверхности корпуса, снабженное интегрированным в центральный процессор, мультисистемным навигационным приемником и смонтированными на системной плате антенной мультисистемного навигационного приемника, приемником-передатчиком сетей мобильной радиотелефонной связи, приемником-передатчиком беспроводной персональной сети низкого энергопотребления с антенной, блоком питания и усилителем мощности звуковой частоты, при этом приемник-передатчик сетей мобильной радиотелефонной связи содержит антенну и микросхему с интегрированным в нее модулем идентификации абонента, а блок питания содержит электронный стабилизатор, зарядное устройство и аккумулятор, гнездо одного из многоконтактных разъемов предназначено для подключения к нему оборудования транспортного средства, а гнездо другого - выполнено в виде гнезда разъема универсальной последовательной шины для подключения к нему периферийных устройств (Патент №158049 RU. Опубл. 20.12.2015 г. ).
[6]Известно зарядное устройство снабженное кожухом, имеющим нижнюю секцию, верхнюю секцию, обращенной к нижней секции, и секцией боковой поверхности, соединяющей нижнюю секцию и верхнюю, множество вентиляторов предусмотренных в корпусе и блок схемы зарядки, который предусмотрен в корпусе, и выполнен с возможностью зарядки аккумуляторного блока, причем упомянутый модуль зарядной схемы имеет теплогенерирующий элемент, который генерирует тепло, когда аккумуляторная батарея заряжается. Вентиляторы расположены вдоль секции боковой поверхности (Заявка WO/2017/002519. Опубл. 05.01.2017 г. ).
[7]Известно устройство для подзарядки аккумуляторов, которое также может быть использовано в качестве стенда для блоков аккумуляторов или упаковок в местах продажи, содержащее по меньшей мере опорный элемент, который включает ряд гнезд или пазов для размещения и/или присоединения блоков аккумуляторов, выставленных на продажу, и приспособления для зарядки, подзарядки и/или поддержания электрического заряда, электрически соединенные с указанными гнездами или пазами устройства для подзарядки, в котором каждый блок или упаковка аккумуляторов содержит несколько аккумуляторов, соединенных последовательно друг с другом, у которых по меньшей мере два контакта являются доступными снаружи упаковки для подключения к приспособлению для подзарядки и/или поддержания заряда (Патент 2346372 RU. Опубл. 10.02.2009).
[8]Известно зарядное устройство, включающее аккумуляторы, которое дополнительно содержит тару хранения, разъемы для подключения аккумуляторов, систему питания с помощью электромагнитных волн, защелки, фиксирующие аккумуляторы, корпус, причем защелки расположены на корпусе, корпус объединен с тарой хранения (Патент №169970 RU. Опубл. 11.04.2017 г.).
[9]аккумуляторы, корпус, причем защелки расположены на корпусе, корпус объединен с тарой хранения (Патент №169970 RU. Опубл. 11.04.2017 г.).
[10]Известен кейс для ноутбука, в котором используется солнечная энергия для системы зарядки и охлаждения, содержащий корпус, соединенный с крышкой, на которой расположена солнечная батарея, вентиляторы прикрытые с большим зазором проволочной решеткой, при этом в корпус оснащен двумя полостями, одна из которых выполнена с возможностью регулирования размеров по длине под размер портативных электронных устройств, в частности лаптопа (ноутбука) (Заявка №US 20080283114. Опубл. 2008-11-20).
[11]Однако известный кейс не имеет возможности одновременного размещения в одной из внутренних его полостей с использованием ячеек, расположенных в два ряда параллельно друг друга группы трансиверов.
[12]Известен транспортно-зарядный комплекс для носимых радиостанций, включающий: средство, выделенное для зарядки носимой радиостанции, оснащенной аккумуляторной батареей, и средства его подключения к сети переменного тока; герметичный кейс для размещения перечисленного оборудования, отличающийся тем, что упомянутое средство для зарядки представляет собой, по меньшей мере, одно зарядно-разрядное устройство, выделенное для зарядки нескольких носимых радиостанций, оснащенных аккумуляторными батареями, причем в состав предложенного комплекса входят средства подключения указанного зарядно-разрядного устройства как к сети переменного тока, так и к бортовой сети автомобиля, а в герметичном кейсе выделены отсек временного размещения носимых радиостанций в полностью собранном виде, расположенный в крышке кейса, отсек хранения резервных аккумуляторных батарей, отсек хранения упомянутых средств подключения зарядно-разрядного устройства к сети (Патент №127542 RU. Опубл. 27.04.2013 г.).
[13]Однако известный транспортно-зарядный комплекс не предназначен для зарядки и подзарядки передатчиков и приемников, конструкция которых ориентирована для людей страдающих дефектами слуха или обсуживающихся одним лицом (обучение, экскурсии и т.п.).
[14]Задачей настоящей полезной модели является создание средства, имеющего увеличенное количество ячеек для зарядки и подзарядки, передающих и принимающих радиосигнал устройств. Технический результат проявляется в возможности одновременной зарядки, расположенных рядом нескольких устройств (трансиверов), в одинаковых условиях, для достижения ими равноценных технических характеристик.
[15]Поставленная задача решается тем, что в зарядном устройстве для радиомикрофона, содержащем кейс, выполненный в виде корпуса, оснащенного на одной лицевой стороне ручкой, размещенным в нем на основании оборудованием, и крышкой, одна сторона которой соединена с корпусом с возможностью перемещения, а вторая - с возможностью закрепления к нему, при этом крышка оснащена отсеком, один сетевой кабель, внутри корпуса в одной части размещена зарядная группа, выполненная из расположенных в два ряда параллельно друг относительно друга двенадцати ячеек, в которых установлены, соответственно передатчики и приемники, ориентированные друг относительно друга и контактных элементов фиксационной пластиной, соединенные опосредованно электронной связью с входным разъемом, предохранителем, переключателем сетевым, индикатором включения, вентилятором, блоком питания, расположенным во второй части корпуса, кроме того, отсек на внутренней полости крышки выполнен в виде кармана, в котором размещены сетевой кабель, заушные индукторы, индукционные петли, микрофон, при этом корпус оснащен с каждой боковой стороны ушками, установленными с возможностью перемещения.
[16]Целесообразно, для одновременного использования при подзарядке и зарядке группы передатчиков и приемников, последние расположить по шесть в каждом ряду.
[17]Целесообразно, для удобства использования отсека в виде кармана, его разделить на части.
[18]Целесообразно, для прочности крепления крышки к корпусу, использовать кейсовый замок.
[19]Целесообразно, для индивидуализации производителя, разместить, на стороне расположения сетевого разъема, под сетевой кабель информационную таблицу.
[20]Настоящую полезную модель поясняют подробным описанием, схемами, на которых:
[21]Фиг. 1 - показывает общий вид спереди на кейс зарядного устройства, согласно полезной модели;
[22]Фиг. 2 - показывает общий вида справа на кейс зарядного устройства, то же что и на фиг. 1;
[23]Фиг. 3 - показывает вид на внутреннее параллельное размещение в корпусе ячеек с шестью передатчиками и шестью приемниками;

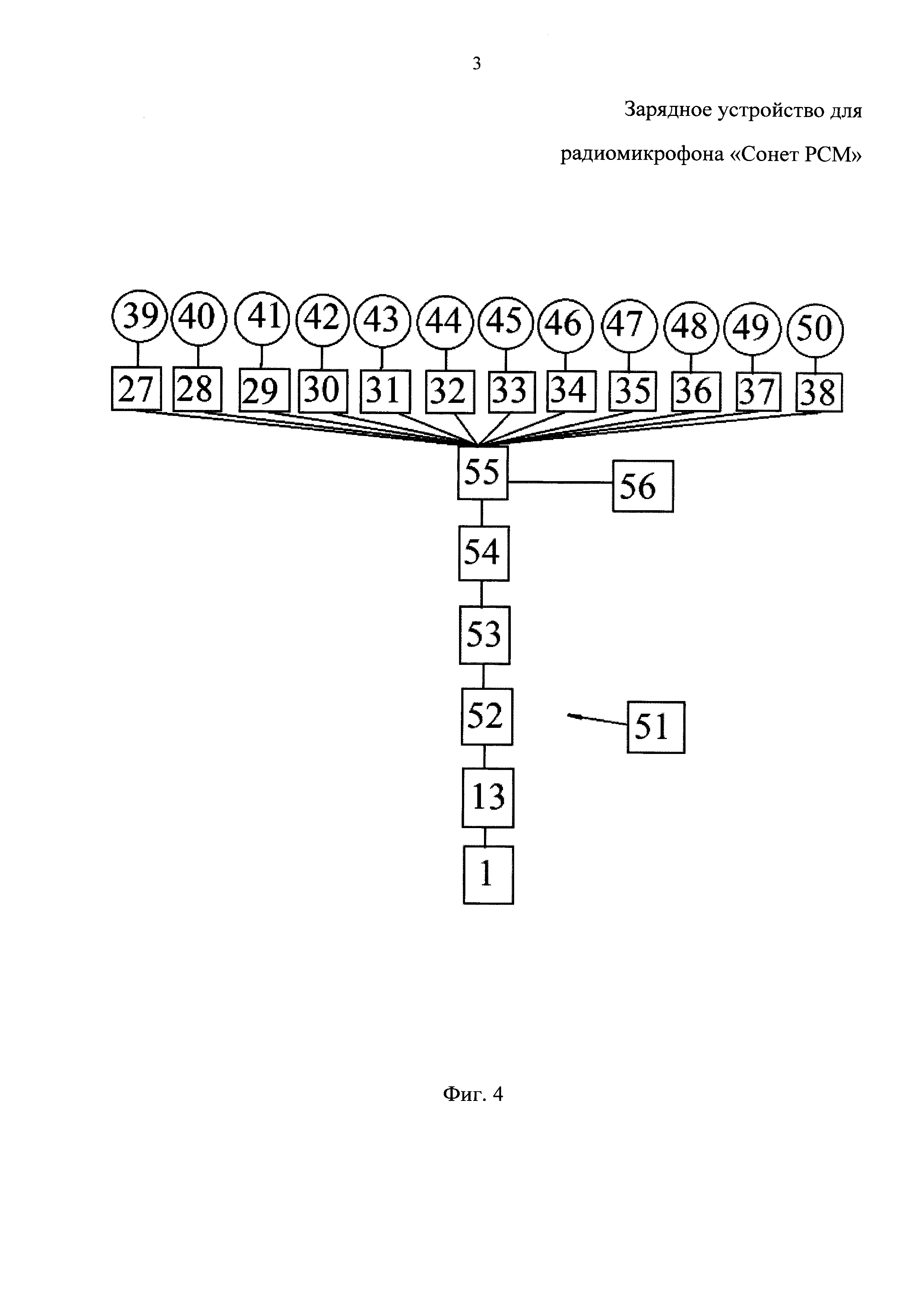

[24]Фиг. 4 - структурная электрическая схема зарядного устройства, согласно полезной модели.

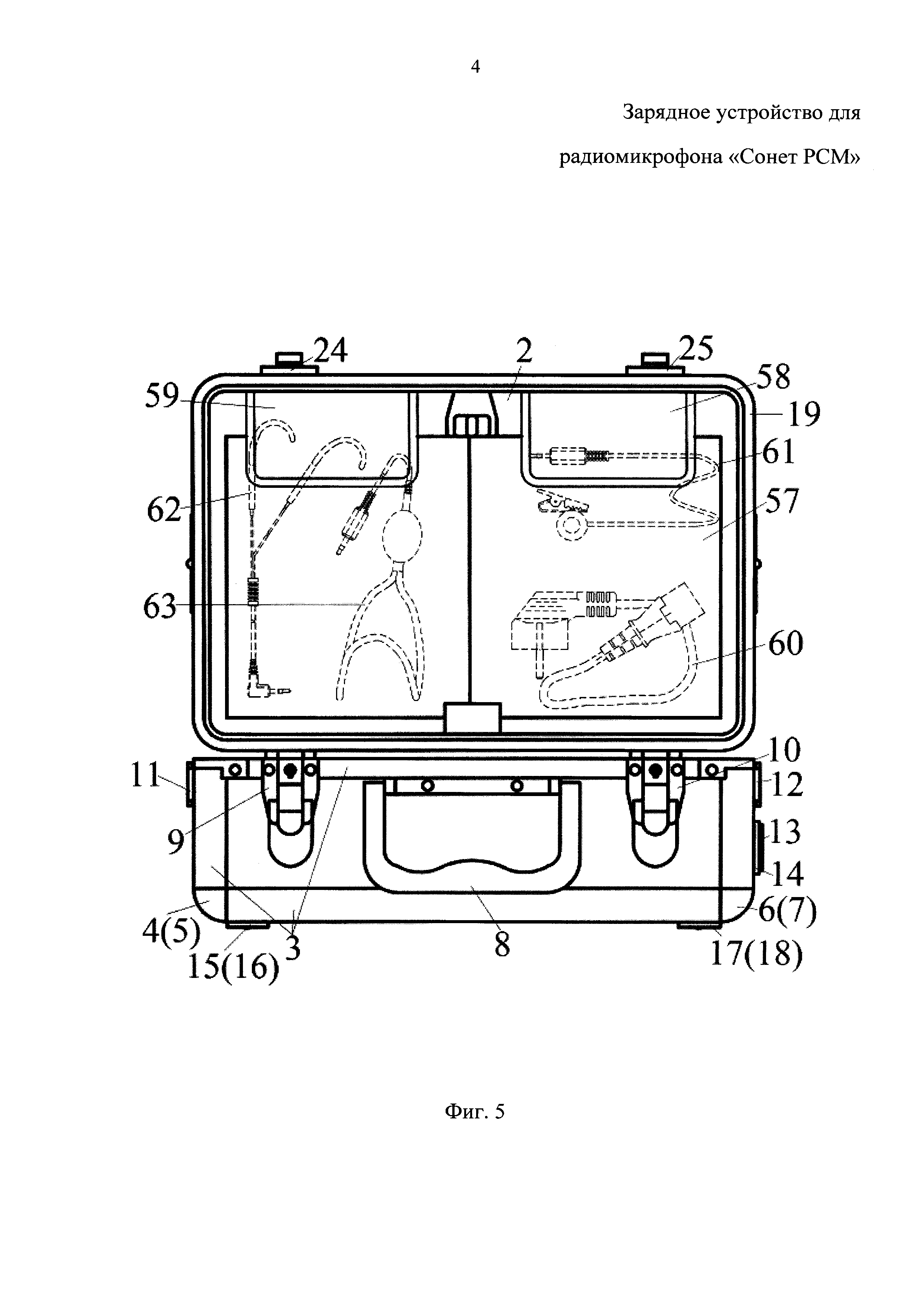

[25]Фиг. 5 - показывает вид на отсек в виде кармана, расположенный с внутренней стороны крышки и дополнительное оборудование в нем.
[26]Зарядное устройство для радиомикрофона «СОНЕТ РСМ», содержит кейс, выполненный в виде корпуса 1 и крышки 2 (Фиг. 1, 2).
[27]Корпус 1 оснащен укрепляющим контуром 3, выполненным из укрепляющих элементов, соединенных в виде прямоугольника. На каждом из нижних углов укрепляющего контура 3 корпуса 1 зафиксированы фигурные укрепляющие элементы 4, 5, 6, 7. На лицевой грани корпуса 1 закреплена, ближе к верхнему краю, ручка 8, с возможностью поворота. С двух сторон от упомянутой ручки 8 закреплены нижние части двух кейсовых замков 9 и 10. На боковых гранях корпуса закреплены с возможностью поворота ушки 11 и 12. На правой боковой грани в правой части размещен входной разъем 13. В нижнем левом углу боковой грани справа закреплена информационная таблица 14. Кроме того снизу корпус 1 оснащен ножками 15, 16, 17, 18, расположенными в каждом из четырех углов.
[28]Крышка 2 оснащена укрепляющим контуром 19, выполненным из укрепляющих элементов, соединенных в виде прямоугольника. На верхних углах крышки 2 зафиксированы укрепляющие фигурные элементы 20, 21, 22, 23. На лицевой стороне крышки 2 закреплены верхние части 24, 25 упомянутых кейсовых замков, которые имеют возможность соединения соответственно, с нижними частями 9 и 10 кейсовых замков корпуса 1.
[29]Внутри корпуса 1 в одной части размещена зарядная группа ориентированная относительно друг друга и контактных элементов посредством фиксационной пластины 26 (Фиг. 3). Зарядная группа выполнена из расположенных в два ряда параллельно друг относительно друга двенадцати ячеек. В шести ячейках 27, 28, 29, 30, 31, 32 может быть установлено шесть передатчиков. В шести ячейках 33, 34, 35, 36, 37, 38 может быть установлено шесть приемников. Кроме того каждая из ячеек фиксационной пластины 26 оснащена соответствующим индикатором заряда разряда передатчиков и приемников, а именно: 39, 40, 41, 42, 43, 44 и 45, 46, 47, 48, 49, 50.
[30]Электронный блок 51 размещен в правой части корпуса кейса 1.
[31]Структурная схема электронного блока 51 содержит контакт входного разъема 13, связанный с предохранителем 52 (Фиг. 4). Упомянутый предохранитель 52 имеет возможность контакта с сетевым выключателем 53 со встроенным индикатором 54, связанным с блоком питания 55. Электронная схема оснащена вентилятором 56. Блок питания 55 связан соответственно с двенадцатью ячейками 27-38 зарядной группы передатчиков и приемников и 39-50 индикаторами заряда разряда передатчиков и приемников, ориентированных друг относительно друга фиксационной пластиной 26.
[32]Кроме того, внутренняя часть крышки 2 оснащена отсеком, выполненным в виде кармана 57 (Фиг. 5). Отсек в виде кармана 57 может быть разделен на две части. Каждая часть оснащена клапаном 58 и 59, оснащенных по внутренней поверхности застежкой Velcro. В кармане 57 размещено дополнительное оборудование сетевой кабель, микрофон заушные индукторы, индукционные петли. При этом в одной части кармана 57, фиксированной клапаном 58, может быть размещено дополнительное оборудование: сетевой кабель 60, микрофон 61, а в другой его части, фиксированной клапаном 59, могут быть размещены заушные индукторы 62, индукционные петли 63. Дополнительное оборудование в частях кармана 57 может быть размещено и по иному.
[33]Зарядное устройство для радиомикрофона «СОНЕТ РСМ» работает следующим образом.
[34]Предварительно осуществляют процесс тестирования и зарядки блока питания (аккумулятора) 43. Для этого располагают корпус 1 кейса на горизонтальной поверхности с помощью ножек 15, 16, 17, 18. Открывают крышку 2 кейса. Устанавливают переключатель со встроенным индикатором 53 сетевой, расположенный на пластине электронного блока 51, в положение «0» - выключено. Размещают внутри корпуса 1 один передатчик в одной из ячеек 27-32 и один приемник в одной из ячеек 33-38 фиксационной пластины 26 зарядной группы до упора в основание корпуса 1 для контактов со структурной схемы. Подсоединяют разъем сетевого кабеля 57 к входному разъему 13 и вилку к сетевой розетке переменного напряжения 220 В и 50 Гц. После чего устанавливают переключатель 53 со встроенным индикатором в положение «Включено» загорается лампочка индикатора в переключателе 53. Затем выключают переключатель 53 со встроенным индикатором, перемещая его в положение «0» - выключено. Устанавливают остальные пять передатчиков и приемников в свободные ячейки, соответственно, 27-32 и 33-38. Для начала зарядки переключатель 53 со встроенным индикатором устанавливают в положение «Включено». При зарядке шести передатчиков и шести приемников крышка 2 корпуса 1 остается в открытом положении. Лампочки индикаторов заряда разряда каждого из двенадцати передатчика и приемника, а именно: 39, 40, 41, 42, 43, 44 и 45, 46, 47, 48, 49, 50 горят зеленым цветом. Процесс зарядки продолжается не более трех часов и завершается после того, как лампочки индикаторов 39-50 зарядки всех заряжаемых устройств (передатчиков и приемников) перестают светиться. Зарядное устройство после процесса зарядки должно быть выключено. Для этого переключатель 53, со встроенным индикатором, сетевого питания устанавливают в положение «0» - выключено. После чего передатчики и приемники раздают пользователям, которые применяют их или в процессе обучения, или в процессе экскурсионного обслуживания. Габаритные размеры зарядного устройства составляют 320×158×245 мм. Вес зарядного устройства не более 5 кг. Его эксплуатации возможно в диапазоне температур от 0°С до +40°С.
[35]Предложенное зарядное устройство для радиомикрофона «СОНЕТ РСМ» позволяет расширить номенклатуры средств, имеющих увеличенное количество ячеек для зарядки и подзарядки, передающих и принимающих радиосигнал устройств.
[36]Кроме того, имеет простую облегченную конструкцию кейса, который весит не более 5 кг с его содержимым. При этом кейс обладает повышенной жесткостью, возможностью одновременной зарядки нескольких устройств в одинаковых условиях и достижения ими равноценных технических характеристик, пониженным весом с содержимым, защищенностью от пыли.
[37]Зарядное устройство удобно в использовании, особенно при необходимости зарядки большого количества передающих и приемных устройств для их использования в процессе обучения, туристическом обслуживании, людьми с ограниченными жизненными возможностями.
