Узел соединения плиты перекрытия и стеновой панели

Узел соединения плиты перекрытия и стеновой панели состоит из плиты перекрытия (1), содержащей нишу (2) и нишу (3) в стеновой панели (4), металлических закладных элементов (5) и металлического соединительного элемента (6). Плита перекрытия (1) и стеновая панель (4) взаимосвязаны между собой металлическим соединительным элементом (6), образованным двумя усеченными правильными пирамидами. Внутренняя поверхность ниш плиты перекрытия и торцовой грани стеновой панели выполнены ответными наружной поверхности соединительного элемента. Такое выполнение обеспечивает плотное соединение сопрягаемых конструкций и плавность стыковки при монтаже. 2 ил.

Узел соединения плиты перекрытия и стеновой панели, включающей опорные участки плиты перекрытий с нишами, ниши в торцовых гранях стеновых панелей и размещенный в нишах соединительный элемент, отличающийся тем, что соединительный элемент образован двумя усеченными правильными пирамидами, совпадающими большими основаниями, при этом внутренняя поверхность ниш плиты перекрытия и торцовой грани стеновой панели выполнены ответными наружной поверхности соединительного элемента.

Полезная модель относится к области строительства, а именно к соединению панелей и плит перекрытия в панельных домах.

Известно стыковое соединение сборных железобетонных элементов, включающее арматурные выпуски из приторцованных граней стыкуемых элементов, насаженных на выпуски части стяжной муфты стаканного типа с отверстиями в донышках, размещенные с зазором головки с опорными поверхностями донышек муфт, при этом часть насаженных головок имеет коническую торцевую поверхность, а наружная грань донышка муфты имеет скосы по кромкам диаметральной прорези (см. авторское свидетельство №1557277, МПК Е04В 1/38).

Недостатком такого соединения является сложность его изготовления из-за наличия большого количества технологических операций. Кроме того, перед каждым выполнением соединения требуется проведение расчетных вычислений.

Известно также стыковое соединение стеновых панелей с панелями перекрытий, включающее опорные участки панелей перекрытий, ниши в торцовых гранях стеновых панелей и фиксаторы с размещенными в нишах и выполненными в форме усеченного конуса концами, при этом в опорных участках панелей перекрытий выполнены симметрично расположенные прорези в форме ласточкиного хвоста, а средняя часть каждого фиксатора - в виде размещенной в прорезях и выполненной в форме спаренного ласточкиного хвоста шпонки (см. авторское свидетельство №796346).

Однако такое соединение сложно в изготовлении и монтаже, из-за необходимости выполнения в панелях перекрытий прорезей в форме ласточкиного хвоста и срединной части каждого фиксатора - в виде шпонки в форме спаренного ласточкиного хвоста.

Технической задачей является снижение трудоемкости изготовления и монтажа.

Это достигается тем, что в узле соединения плиты перекрытия и стеновой панели, включающей опорные участки плиты перекрытий с нишами, ниши в торцовых гранях стеновых панелей и размещенный в нишах соединительный элемент, последний образован из двух усеченных пирамид, совпадающих большими основаниями, а внутренние поверхности ниш плиты перекрытия и торцовой грани стеновой панели выполнены ответными наружной поверхности частей соединительного элемента.

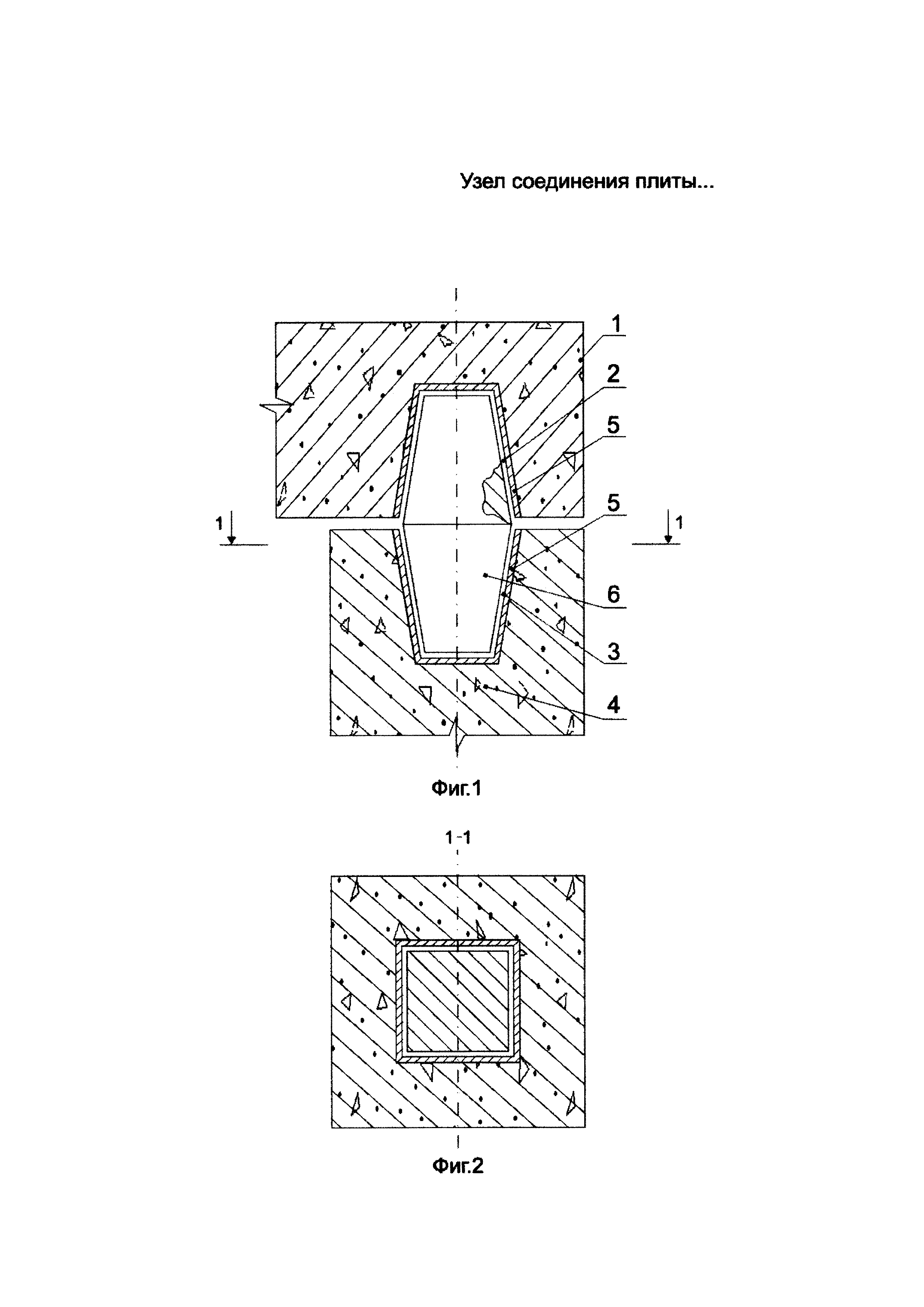

На приведенном чертеже на фиг. 1 изображен узел соединения плиты перекрытия и стеновой панели - продольный разрез, на фиг. 2 - сечение 1-1.

Узел соединения плиты перекрытия и стеновой панели состоит из плиты перекрытия 1, содержащей нишу 2 и нишу 3 в стеновой панели 4, металлических закладных элементов 5 и металлического соединительного элемента 6. Плита перекрытия 1 и стеновая панель связаны между собой металлическим соединительным элементом 6, выполненным в виде двух совпадающих большими основаниями усеченных правильных пирамид. Ниши 2 и 3 в плите перекрытия 1 и стеновой панели 4 размещены соосно и их внутренние поверхности выполнены ответными наружной поверхности частей соединительного элемента.

Такое размещение обеспечивает плотное соединение сопрягаемых конструкций и плавность стыковки при монтаже. Для облегчения веса соединительный элемент может быть выполнен пустотелым.

Монтаж осуществляется следующим образом.

На фундаментную часть здания устанавливают стеновые панели 4, в нишах которых закреплены при их изготовлении закладные элементы 5. После выверки стеновых панелей 4 в проектном положении в закладные элементы 5 устанавливают соединительные элементы 6. Далее монтируют плиты перекрытия 1, совместив соосно в вертикальной плоскости сопрягаемые закладные элементы 5, находящиеся в нишах 2 и 3, и опускают плиту перекрытия 1 до расчетного положения. Фиксация плиты перекрытия 1 со стеновыми панелями 4 происходит автоматически по мере опускания на соединительные элементы 6 до упора со стеновыми панелями. После проверочного контроля установки плиты перекрытия 1 на стеновые панели 4 приступают к следующему этапу работ, дальнейшей сборке здания.

Указанное выполнение узла соединения обеспечивает прижатие плиты перекрытия к стеновой панели и восприятие как выдергивающих, так и горизонтальных нагрузок металлическим соединительным элементом. Это улучшает статическую работу конструкции и повышает надежность ее работы.

Заявленная конструкция в сравнении с прототипом упрощает процесс монтажа плит перекрытия. Все конструктивные элементы изготавливают в заводских условиях, на месте производят их сборку. В процессе монтажа отпадает необходимость бетонирования узлов, что особенно эффективно в суровых климатических условиях.
