УСТРОЙСТВО УСИЛЕНИЯ КАМЕННЫХ СВОДЧАТЫХ ПЕРЕКРЫТИЙ ЗДАНИЯ

Использование: в строительстве.Цель: повышение эффективности технических решений по усилению каменных сводчатых перекрытий здания.Сущность полезной модели: усиление сводчатых каменных перекрытий здания заключается во внедрении системы стальных полос и швеллеров в конструкцию свода. Через каменные стены, на которые опирается свод, проходят стержни арматуры. Снаружи стены арматура имеет анкерное устройство. Через сквозные отверстия в своде проходят отрезки стержней с резьбой (шпильки). Вдоль свода снизу и сверху установлены стальные швеллера, которые соединены со шпильками. На верхней поверхности свода в области пят и на нижней поверхности в области щелыги расположены стальные полосы. Под стальными полосами и в места прохода стержней через стены имеется расширяющийся цементно-песчаный раствор. 3 ил.

1. Устройство каменного сводчатого перекрытия, заключающееся в повышении несущей способности путем армирования стальными полосами верхней и нижней поверхности свода, отличающееся тем, что стены имеют сквозные отверстия и в них расположены стержни арматуры, снаружи стены стержни арматуры имеют анкерные устройства, также свод имеет сквозные отверстия, через которые проходят отрезки стержней с резьбой (шпильки), вдоль свода снизу и сверху к шпилькам гайками закреплены стальные швеллера, на верхней поверхности свода в области пят и на нижней поверхности в области щелыги установлены стальные полосы, к концам полос около стен приварены стержни арматуры, уставленные в стенах, а концы полос около щелыги заведены под швеллера и приварены к ним, под стальными полосами и в местах прохода стержней через стены имеется расширяющийся цементно-песчаный раствор.

2. Устройство по п. 1, отличающееся тем, что стальные полосы в местах прохода под швеллерами приварены с двух сторон швеллера.

3. Устройство по п. 1, отличающееся тем, что концы стержней арматуры, установленные в стены, имеют резьбу и закреплены гайками в анкерном устройстве.

4. Устройство по п. 1, отличающееся тем, что натяжение верхних стальных полос производится путем затяжки гаек в анкерных устройствах в стенах.

5. Устройство по п. 1, отличающееся тем, что швеллера, проходящие вдоль свода по верхней и нижней поверхности, объединяют между собой все установленные полосы усиления на своде.

Конструкция (устройство) каменного сводчатого перекрытия армированного стальными полосами относится к области строительства и может быть использовано при усилении каменных сводчатых перекрытий зданий.

Существует техническое решение по усилению сводчатых перекрытий зданий с несущими балками, опертыми на стены, и самонесущими или ненесущими сводами. Данное техническое решение выполнено посредством железобетонных усиливающих элементов, размещенных по обе стороны балки и соединенных с ней посредством упоров, установленных на нижней грани балки. Рабочая арматура железобетонного элемента выполнена преднапряженной в виде шпренгельных затяжек, закрепленных по концам на наружной поверхности стен с возможностью регулировки напряжения. В толще свода выполнены отверстия для пропуска стержневых анкеров, снабженных натяжными устройствами и захватами. При этом рабочая арматура соединена посредством скользящих связей со стержневыми анкерами, либо с упорами и анкерами. (Патент МПК E04G 23/00 РФ N 2036290, 1995.)

Недостаток данного технического решения заключается в том, что увеличивается нагрузка на фундамент от собственного веса перекрытия, поскольку толщина сводчатого перекрытия значительно увеличивается.

Также известно техническое решение по усилению сводчатого перекрытия здания, включающий усиливающий железобетонный элемент, опертый на стены, и радиальные стержневые анкеры, пропущенные через отверстия, выполненные в своде. (Методические рекомендации ВСРПО "Союзреставрация". Мин-во культуры СССР. М. 1989, с. 164).

Недостатком данного технического решения является увеличение нагрузки на усиливаемый свод при проведении работ, что вызывает дополнительное усилие горизонтального распора передаваемого на стены и может привести к обрушению перекрытий. В связи с этим возникает необходимость выполнения устройства дополнительной системы временного усиления несущих конструкций стен, что в свою очередь также значительно увеличивает материалоемкость.

Предлагаемое устройство направлено на повышение несущей способности каменных сводчатых перекрытий здания.

Результат достигается тем, что на конструкцию каменного сводчатого перекрытия здания при их недостаточной несущей способности, устанавливается система стальных полос и швеллеров, согласно техническому решению, каменные стены, на которые опирается свод имееют сквозные отверстия, через которые проходят стержни арматуры, снаружи стены стержни арматуры заанкерованы, также в своде имеются сквозные отверстия, через которые проходят отрезки стержней с резьбой (шпильки), вдоль свода снизу и сверху к шпилькам гайками присоединены стальные швеллера, на верхней поверхности свода в области пят и на нижней поверхности в области щелыги расположены стальные полосы, концы полос около стен привариварены к стержням арматуры установленные в стены, а концы полос около щелыги заведены под швеллера и привариварены к ним, под стальными полосами и в места прохода стержней через стены имеется расширяющийся цементно-песчаный раствор.

Результат достигается также тем, что стальные полосы в местах прохода под швеллерами приварены с двух сторон швеллера.

Результат достигается также тем, что концы стержней арматуры проходящих через стены имеют резьбу и закреплены гайками в анкерном устройстве.

Результат достигается также тем, что при необходимости можно производить натяжение верхних стальных полос путем регулировки гаек в анкерных устройствах в стенах.

Результат достигается также тем, что швеллера проходящие вдоль свода по верхней и нижней поверхности объединяют между собой все установленные на своде полосы усиления.

Результат достигается также тем, что расширяющийся цементно-песчаный раствор под стальными полосами создает равномерное обжатие свода.

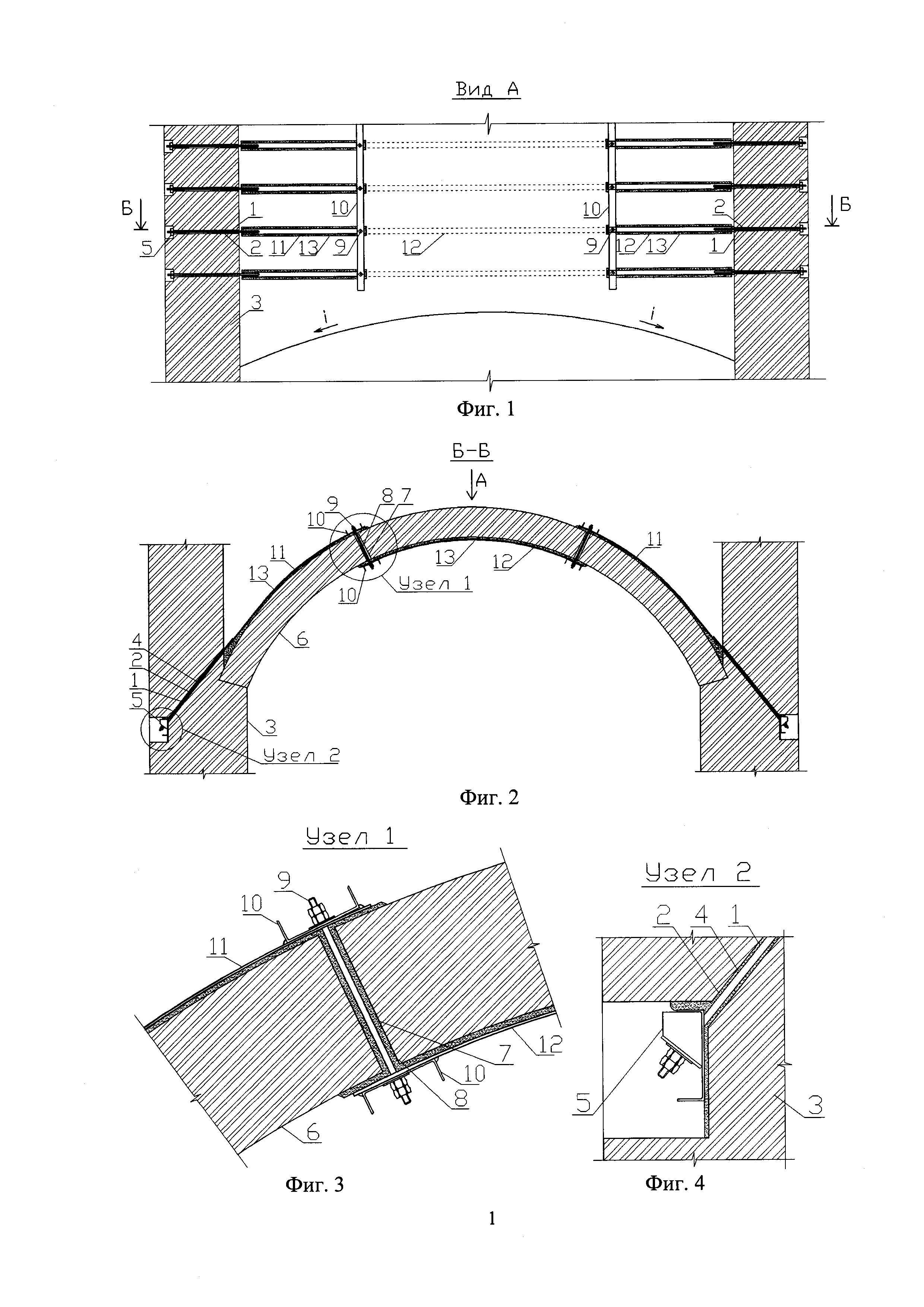

Устройство поясняется на чертежах фиг. 1 - Вид А на фиг. 2; фиг. 2 - сводчатое перекрытие с устройством в поперечном разрезе Б-Б на фиг. 1; фиг. 3 - узел 1 на фиг. 2; фиг. 4 - узел 2 на фиг. 2;

Устройство усиления каменного сводчатого перекрытия здания включает стержни арматуры 1 установленные в отверстиях 2 в стенах 3 и заполнены раствором 4, на концах стержней 1 в стенах 3 устроены анкерные устройства 5, в своде 6 имеются отверстия 7 через которые проходят и заполнены раствором 8 шпильки 9, на нижней и верхней поверхности вдоль свода 6 установлены стальные швеллера 10, которые крепятся шпильками 9, на верхней поверхности свода 6 установлены стальные полосы 11, концы которых приварены к стержням 1 и швеллеру 10, на нижней поверхности свода 6 установлены стальные полосы 12, концы которых приварены к швеллерам 10, под всеми стальными полосами 11 и 12 находится расширяющийся раствор 13.
