[1]Изобретение относится к средствам броневой защиты людей и техники от бронебойных средств поражения, в частности к керамическому броневому элементу.
[2]Известен керамический броневой элемент (патент РФ №2015489), выполненный в виде изготовленного из твердого материала объемного тела, представляющего собой с одной стороны выпуклую полусферу, а с другой стороны конус. Указанные элементы предназначены для использования в индивидуальных защитных конструкциях, в частности, в защитном жилете. Они закрепляются с помощью фиксирующего материала своей сферической частью в углублениях на керамической накладке, при этом их конусные части обращены наружу. При попадании поражающего средства на данные элементы меняется траектория поражающего средства, и оно рикошетирует, что способствует гашению его энергии. Однако указанные элементы, выполняющие функцию рикошетирующих элементов, не предназначены для формирования из них бронированной панели, фронтальная поверхность которой, образованная наружными поверхностями броневых элементов, воспринимает удар поражающего средства. В случае формирования из данных элементов бронированной панели путем установки их с касанием своими боковыми сторонами не обеспечивается надежное сопряжение элементов, так как они имеют чрезвычайно узкую зону стыка. При этом как между полусферическими, так и между коническими частями поверхностей элементов, образуются относительно большие пустоты. Указанные факторы не позволяют обеспечить эффективность броневой защиты рассматриваемой панели.
[3]Наиболее близким по технической сущности является броневой элемент (патент РФ №2516905), выполненный в виде объемного тела, имеющего цилиндрический участок боковой поверхности и выпуклое основание, радиус кривизны поверхности которого превышает диаметр цилиндрического участка боковой поверхности, при этом броневой элемент имеет сопряженный своим основанием с цилиндрическим участком боковой поверхности участок боковой поверхности, имеющий конусообразную или пирамидальную форму, высота которого превышает высоту цилиндрического участка боковой поверхности, при этом броневой элемент может быть изготовлен с конической выборкой, выполненной со стороны выпуклого основания, направленной вершиной внутрь.
[4]Недостатком данного решения в случае применения данного элемента в составе объемно-комбинированной брони керамической являются также наличие значительных пустот между элементами.
[5]Технической задачей, на решение которой направлено изобретение, является повышение эффективность броневой защиты.
[6]Указанный технический результат достигается тем, что предложена дискретная керамическая броня, содержащая два слоя керамических элементов, соединенных связующим в монолит, отличающаяся тем, что керамические элементы выполнены в виде усеченных четырехгранных пирамид с выпуклым четырехгранным основанием, кроме того каждый слой образован касанием керамических элементов треугольными участками поверхности непрерывно без образования пустот, при этом: в нижнем слое керамические элементы установлены выпуклыми четырехгранными основаниями внутрь, а верхнем слое выпуклыми четырехгранными основаниями наружу, а пирамидальные участки поверхности элементов нижнего слоя помещены в промежутках между пирамидальными участками поверхности элементов верхнего слоя непрерывно без образования пустот.
[7]Возможность достижения результата обеспечивается за счет более плотной упаковки керамических элементов без пустот с минимальным слоем (порядка - 10 мкм) связующего материала, кроме того использования выпуклых четырехгранных оснований (торцов) с обеих сторон нижней (тыльной) и верхней (фронтальной) значительно увеличивает работу по преодолению объемно-комбинированной брони. Линейные размеры элемента и соотношение высоты его пирамидальной части поверхности к размеру четырехгранного основания выбирают в зависимости от калибра поражающего средства. Встречное расположение керамических элементов при более плотной по сравнению с прототипом упаковки также повышает эффективность броневой защиты.

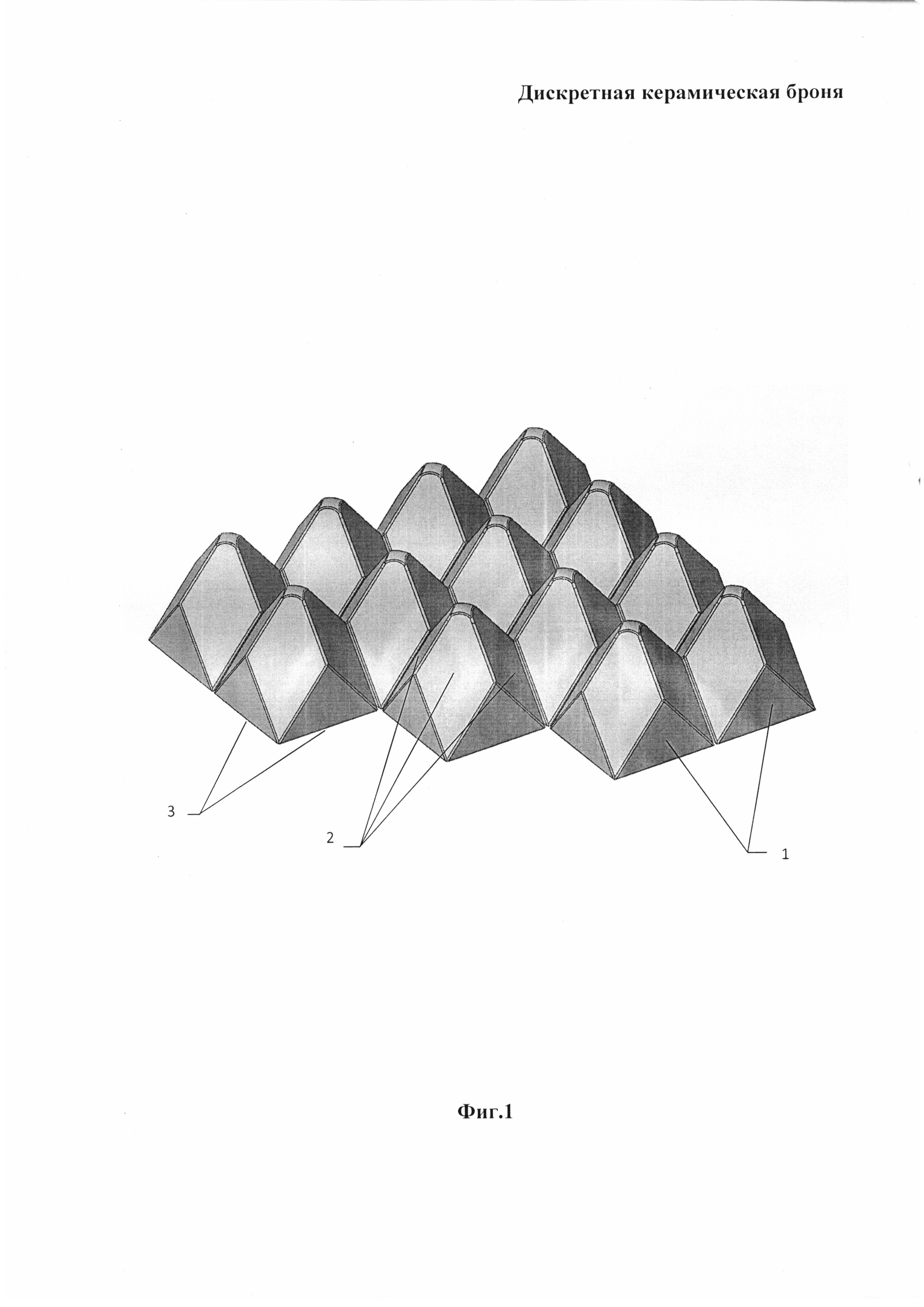

[8]На фиг. 1 представлена схема расположения керамических элементов нижнего (тыльного) слоя, представляющих собой усеченную четырехгранную пирамиду, состоящую из четырех треугольных поверхностей 1, четырех ромбических поверхностей 2 и четырехгранного основания 3. Слой объемно-комбинированной брони образуется касанием треугольных участков поверхности 1.

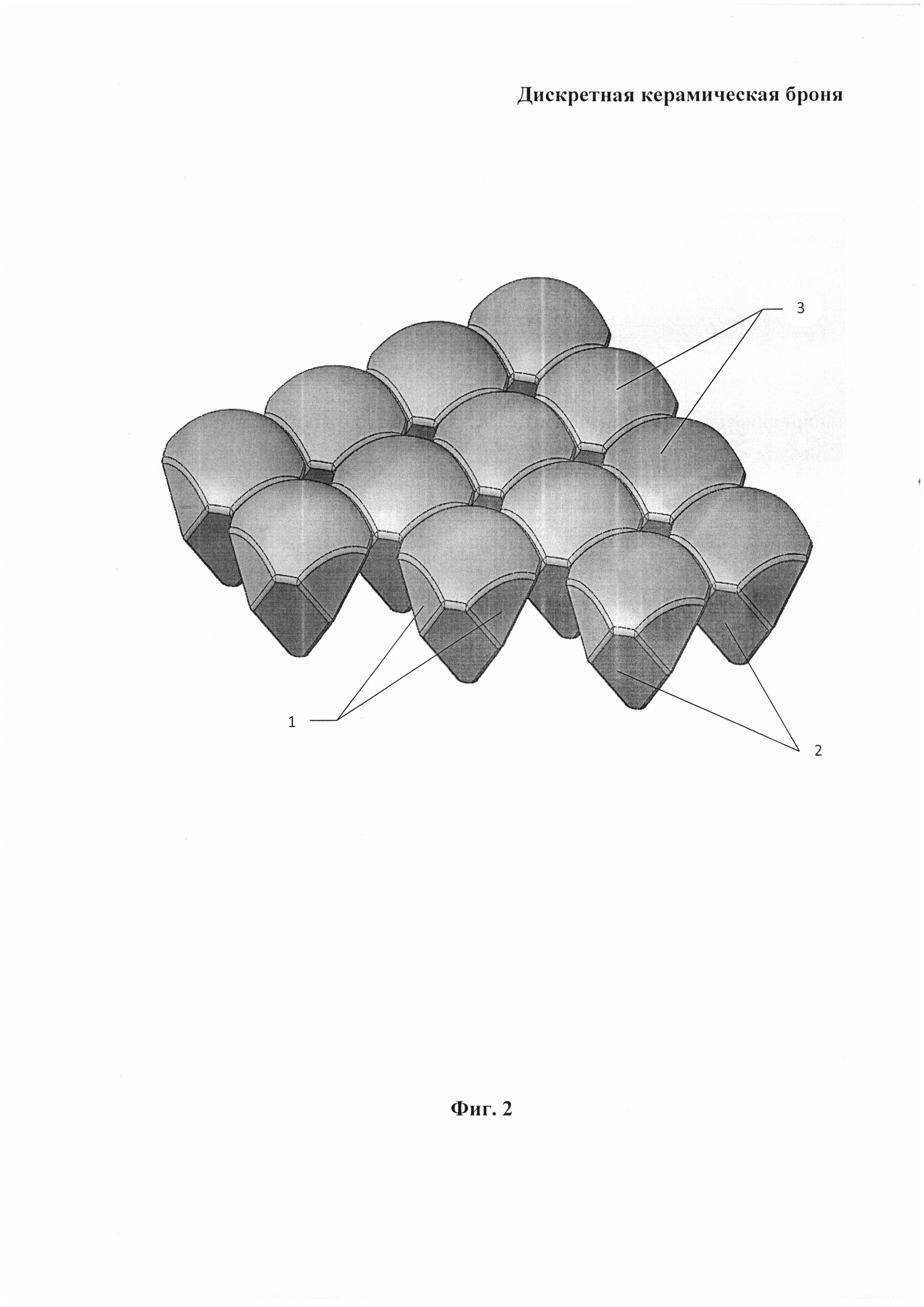

[9]На фиг. 2 представлена схема расположения керамических элементов верхнего (фронтального) слоя, также представляющих собой усеченную четырехгранную пирамиду, состоящую из четырех треугольных поверхностей 1, четырех ромбических поверхностей 2 и выпуклого четырехгранного основания 3.
[10]На фиг. 3 представлена схема соединения нижнего (тылового) слоя с верхним (фронтальным) слоев, так что в нижнем слое керамические элементы установлены выпуклыми четырехгранными основаниями внутрь, а верхнем слое выпуклыми четырехгранными основаниями наружу, а пирамидальные участки поверхности элементов нижнего слоя помещены в промежутках между пирамидальными участками поверхности элементов верхнего слоя непрерывно без образования пустот.
[11]Дискретная керамическая броня работает следующим образом, при попадании поражающего средства на элементы дискретной керамической брони меняется траектория движения поражающего средства и оно, либо полностью рикошетирует, либо проникает в броневой элемент под измененным углом, при этом возможно его прохождение по поверхности стыка между элементами, поскольку зона стыка имеет в заявленном решении достаточно-большую площадь и дискретно-изменяемые углы наклона без образования пустот, то происходит дальнейшее изменение траектории движения поражающего средства с вовлечением все больших участков дискретной брони в процесс гашения энергии поражающего средства.
[12]Таким образом, решается техническая задача повышение эффективность броневой защиты.
