УСТРОЙСТВО ДЛЯ ВОЗВЕДЕНИЯ НАБИВНОЙ СВАИ

Устройство для возведения набивной сваи, содержащее обсадную трубу, отличающееся тем, что обсадная труба выполнена с цепями, закрепленными по периметру нижнего торца обсадной трубы, и во внутреннюю полость обсадной трубы вставлен остроконечный металлический сердечник.

Устройство для возведения набивной сваи, содержащее обсадную трубу, отличающееся тем, что обсадная труба выполнена с цепями, закрепленными по периметру нижнего торца обсадной трубы, и во внутреннюю полость обсадной трубы вставлен остроконечный металлический сердечник.

Устройство для возведения набивной сваи

Полезная модель относится к строительству, а именно к возведению свайных фундаментов.

Известно устройство для изготовления набивной сваи, содержащее обсадную трубу с теряемым башмаком, пробкой с кольцевой полостью и конической крышкой, днищем из фильтрующего материала, бетоноводом и водоотводящей трубой, снабженных обратными клапанами. (Авторское свидетельство №966156, кл. Е02Д 5/38, У02Д 7/00,1982). Недостатком данного устройства является сложность конструкции.

Наиболее близким аналогом является устройство для возведения набивной сваи, содержащее обсадную трубу, с установленной в ее полости фильтр}тощей пробкой, башмак и привод ногрз ения. (Авторское свидетельство №1224381, RV, кл. Е02Д 5/38, 5/42, 1986.). Недостатком данного устройства является наличие фильтрующей пробки, теряемого башмака и подпр жиненных фиксаторов.

Технический результат предполагаемой полезной модели является упрощение конструкции устройства сваи без снижения прочности и несущей способности набивной сваи.

Задача решается за счет того, что обсадная труба вьшолнена с цепями закрепленными по периметру нижнего торца обсадной трубы и во

jOOOl 12170

Е02Д 5/38, 5/42

внутреннюю полость обсадной трубы вставлен остроконечный металлический сердечник.

Причинно-следственная связь между совокупностью существенных признаков заявляемой полезной модели и достигаемым результатом заключается в следующем. Использование закрепленных цепей по периметру нижнего торца обсадной трубы позволяет создать зазор между обсадной трубой и стенкой скважины, что облегчает извлечение обсадной трубы из скважины. Применение остроконечного металлического сердечника позволяет исключить фильтрующлю пробку, теряемый башмак и подпружиненные фиксаторы из известного устройства, что приводит к упрощению конструкции устройства сваи без снижения прочности и несущей способности набивной сваи.

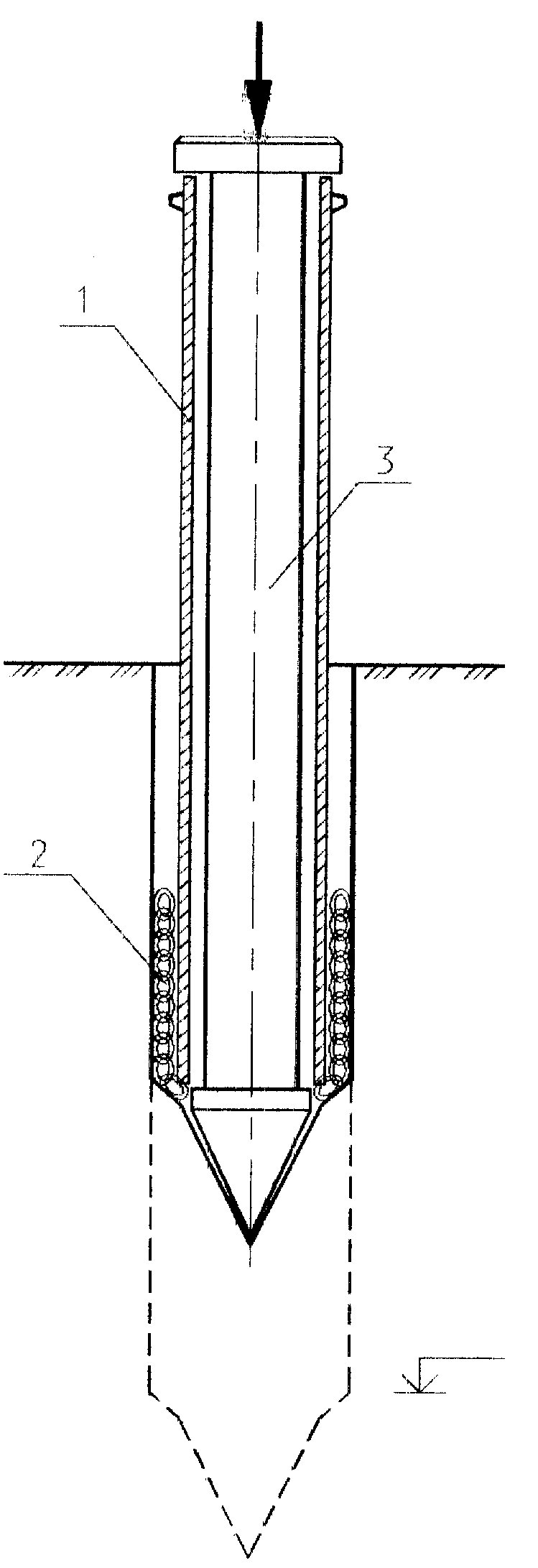

Па фиг. I изображено устройство в момент образования скважины, на фиг. 2 - устройство в момент бетонирования скважины.

Устройство состоит из обсадной трубы 1 с цепями 2, закрепленными но периметру нижнего торца обсадной трубы 1 и во внутреннюю полость обсадной трубы 1, вставлен остроконечный металлический сердечник 3. Устройство работает след тощим образом. Обсадная труба 1 с цепями 2 и с остроконечным металлическим сердечником 3, погружается гидромолотом в грунт до требуемой отметки для образования уплотненной скважины. Затем металлический сердечник 3 извлекается из обсадной трубы 1 и в

обсадную трубу 1 устанавливается арматурный каркас 4 для армирования сваи. Обсадная труба 1 занолняется сухой бетонной смесью 5 с необходимым количеством воды и извлекается из скважины. При этом бетонная смесь заполняет образовавшуюся скважину. Образованный зазор цепями 2 между обсадной трубой 1 и стенкой скважины облегчает извлечение обсадной трубы 1 из скважины. В результате увлажнения сухой бетонной смеси и ее дальнейшего схватывания происходит уплотнение и твердение бетона в скважине.

Предложенное устройство упрощает технологию возведения набивной сваи без снижения прочности и несуш;ей способности набивной сваи.
