РАДИОЛОКАЦИОННЫЙ ЗАПРОСЧИК СИСТЕМЫ ОПОЗНАВАНИЯ "СВОЙ-ЧУЖОЙ" С ДОПОЛНИТЕЛЬНЫМ ПОДТВЕРЖДЕНИЕМ ПРИЗНАКА "ЧУЖОЙ"

Радиолокационный запросчик системы опознавания «свой-чужой», содержащий антенну основного канала, антенну канала подавления боковых лепестков, блок криптографии, шифратор, дешифратор, устройство управления, устройство анализа ответных сигналов и приемопередающий блок системы радиолокационного опознавания «Пароль», включающий в себя циркуляторы основного канала и канала подавления боковых лепестков, приемники основного канала и канала подавления боковых лепестков, коммутатор СВЧ, передатчик и устройство подавления приема по боковым лепесткам, при этом первые выходы циркуляторов основного канала и канала подавления боковых лепестков подключены к входам приемников основного канала и канала подавления боковых лепестков, а их входы - к выходам коммутатора СВЧ, первый вход которого подключен через передатчик к выходу шифратора, а второй - соединен со вторым выходом устройства управления, при этом второй вход передатчика соединен со вторым выходом блока криптографии, первый вход шифратора подключен к первому выходу устройства управления, а второй вход шифратора подключен к второму выходу блока криптографии, первый вход устройства подавления приема по боковым лепесткам соединен с выходом приемника основного канала, второй вход устройства подавления приема по боковым лепесткам соединен с выходом приемника основного канала, а выход устройства подавления приема по боковым лепесткам через дешифратор подключен к второму входу устройства анализа ответных сигналов, при этом первый выход блока криптографии подключен к первому входу шифратора, третий выход блока криптографии подключен к первому входу деши

Радиолокационный запросчик системы опознавания «свой-чужой», содержащий антенну основного канала, антенну канала подавления боковых лепестков, блок криптографии, шифратор, дешифратор, устройство управления, устройство анализа ответных сигналов и приемопередающий блок системы радиолокационного опознавания «Пароль», включающий в себя циркуляторы основного канала и канала подавления боковых лепестков, приемники основного канала и канала подавления боковых лепестков, коммутатор СВЧ, передатчик и устройство подавления приема по боковым лепесткам, при этом первые выходы циркуляторов основного канала и канала подавления боковых лепестков подключены к входам приемников основного канала и канала подавления боковых лепестков, а их входы - к выходам коммутатора СВЧ, первый вход которого подключен через передатчик к выходу шифратора, а второй - соединен со вторым выходом устройства управления, при этом второй вход передатчика соединен со вторым выходом блока криптографии, первый вход шифратора подключен к первому выходу устройства управления, а второй вход шифратора подключен к второму выходу блока криптографии, первый вход устройства подавления приема по боковым лепесткам соединен с выходом приемника основного канала, второй вход устройства подавления приема по боковым лепесткам соединен с выходом приемника основного канала, а выход устройства подавления приема по боковым лепесткам через дешифратор подключен к второму входу устройства анализа ответных сигналов, при этом первый выход блока криптографии подключен к первому входу шифратора, третий выход блока криптографии подключен к первому входу дешифратора, третий выход устройства управления соединен с третьим входом дешифратора, четвертый выход устройства управления соединен с первым входом устройства анализа ответных сигналов, а циркуляторы основного канала и канала подавления боковых лепестков вторыми выходами соединены с антенной основного канала и антенной канала подавления боковых лепестков, отличающийся тем, что в него дополнительно введены антенна разведки запросных сигналов системы опознавания Mk-XIIA, приемник разведки запросных сигналов системы опознавания Mk-XIIA, устройство хранения разведанных запросных сигналов и приемопередающий блок системы опознавания Mk-XIIA, состоящий из антенны основного канала системы опознавания Mk-XIIA, антенны канала подавления боковых лепестков системы опознавания Mk-XIIA, циркуляторов основного канала и канала подавления боковых лепестков системы опознавания Mk-XIIA, приемника основного канала системы опознавания Mk-XIIA, приемника канала подавления боковых лепестков системы опознавания Mk-XIIA, устройства подавления приема по боковым лепесткам системы опознавания Mk-XIIA, коммутатора СВЧ системы опознавания Mk-XIIA и передатчика системы опознавания Mk-XIIA, при этом первые выходы циркуляторов основного канала и канала подавления боковых лепестков системы опознавания Mk-XIIA подключены к входам приемников основного канала и канала подавления боковых лепестков системы опознавания Mk-XIIA, а их входы - к выходам коммутатора СВЧ системы опознавания Mk-XIIA, первый вход которого соединен с устройством управления, второй - с выходом передатчика системы опознавания Mk-XIIA, при этом первый вход передатчика системы опознавания Mk-XIIA связан с устройством управления, а второй вход соединен с выходом устройства хранения разведанных запросных сигналов, первый и второй входы устройства подавления приема по боковым лепесткам системы опознавания Mk-XIIA подключены к выходам приемников основного канала системы опознавания Mk-XIIA и приемника канала подавления боковых лепестков системы опознавания Mk-XIIA соответственно, а выход устройства подавления приема по боковым лепесткам системы опознавания Mk-XIIA подключен к третьему входу устройства анализа ответных сигналов, при этом циркуляторы основного канала системы опознавания Mk-XIIA и канала подавления боковых лепестков системы опознавания Mk-XIIA вторыми выходами соединены с антенной основного канала системы опознавания Mk-XIIA и антенной канала подавления боковых лепестков системы опознавания Mk-XIIA, а антенна разведки запросных сигналов своим выходом соединена с входом приемника разведки запросных сигналов, выход которого соединен с первым входом устройства хранения запросных сигналов, а второй вход устройства хранения запросных сигналов связан с устройством управления.

Предлагаемая полезная модель относится к радиолокационной технике, а именно к запросчикам систем опознавания с активным ответом.

Известны запросчики, содержащие антенну, передатчик, приемник, два циркулятора, амплитудный селектор и дешифратор, позволяющие провести полный процесс обнаружения и измерения координат цели по азимуту и дальности в нескольких режимах за один цикл обзора, ограничившись небольшим количеством запросов. [Авторское свидетельство СССР 1835931 A1. Запросчик (его варианты). - МПК⁶ G01S 13/75, G01S 13/79, 10.09.1995].

Известен запросчик радиолокационной системы активного запроса-ответа, содержащий передатчик, циркуляторы, антенну с суммарно-разностной диаграммой направленности, высокочастотный суммарно-разностный мост, приемник, детектирующий суммарно-разностный мост, пороговые устройства по мощности и по отношению, управляемый аттенюатор и блок управления. [Патент RU 2029972 С1. Запросчик радиолокационной системы активного запроса-ответа. - МПК⁶ G01S 13/75, G01S 13/79, 27.02.1995].

Известен радиолокационный запросчик, содержащий передатчик, приемо-передающую антенну, последовательно соединенные развязывающий блок, приемник, выход которого соединен с входом блока измерения, а выход с входом передатчика, выходом соединенного с входом блока измерения, направленный ответвитель, управляемый аттенюатор и формирователь ответного сигнала, на вход которого подается команда «Калибровка». [Патент RU 2234109 C1. Радиолокационной запросчик. - МПК⁷ G01S 13/79, 10.08.2004].

Известен радиолокационный запросчик вторичной радиолокационной системы, содержащий последовательно соединенные приемо-передающую антенну, циркулятор, развязывающий блок, приемник, дешифратор, блок памяти, блок отображения информации, последовательно соединенные шифратор и передатчик. [Авторское свидетельство СССР 1309754 A1. Вторичная радиолокационная система. - МПК⁵ G01S13/87, 30.08.1992].

Недостатком данных радиолокационных запросчиков является отсутствие имитостойкости сигналов при опознавании объектов в режиме «свой-чужой», а также отсутствие возможности работы в государственной системе радиолокационного опознавания «Пароль».

Наиболее близким по технической сущности и выполняемым функциям к заявляемой полезной модели является наземный радиолокационный запросчик 76Е6-1 [ЕФ 1.001.034 ТО. Изделие 76Е6-1. Техническое описание. ННИИИП, 1980], разработанный в ОАО «НПО НИИИП-НЗиК» (г.Новосибирск), предназначенный для определения государственной принадлежности обнаруживаемых радиолокационными станциями объектов и получения от них полетной информации в режимах системы радиолокационного опознавания «Пароль» при использовании в составе наземных обзорных РЛС. Данный запросчик принят за прототип полезной модели.

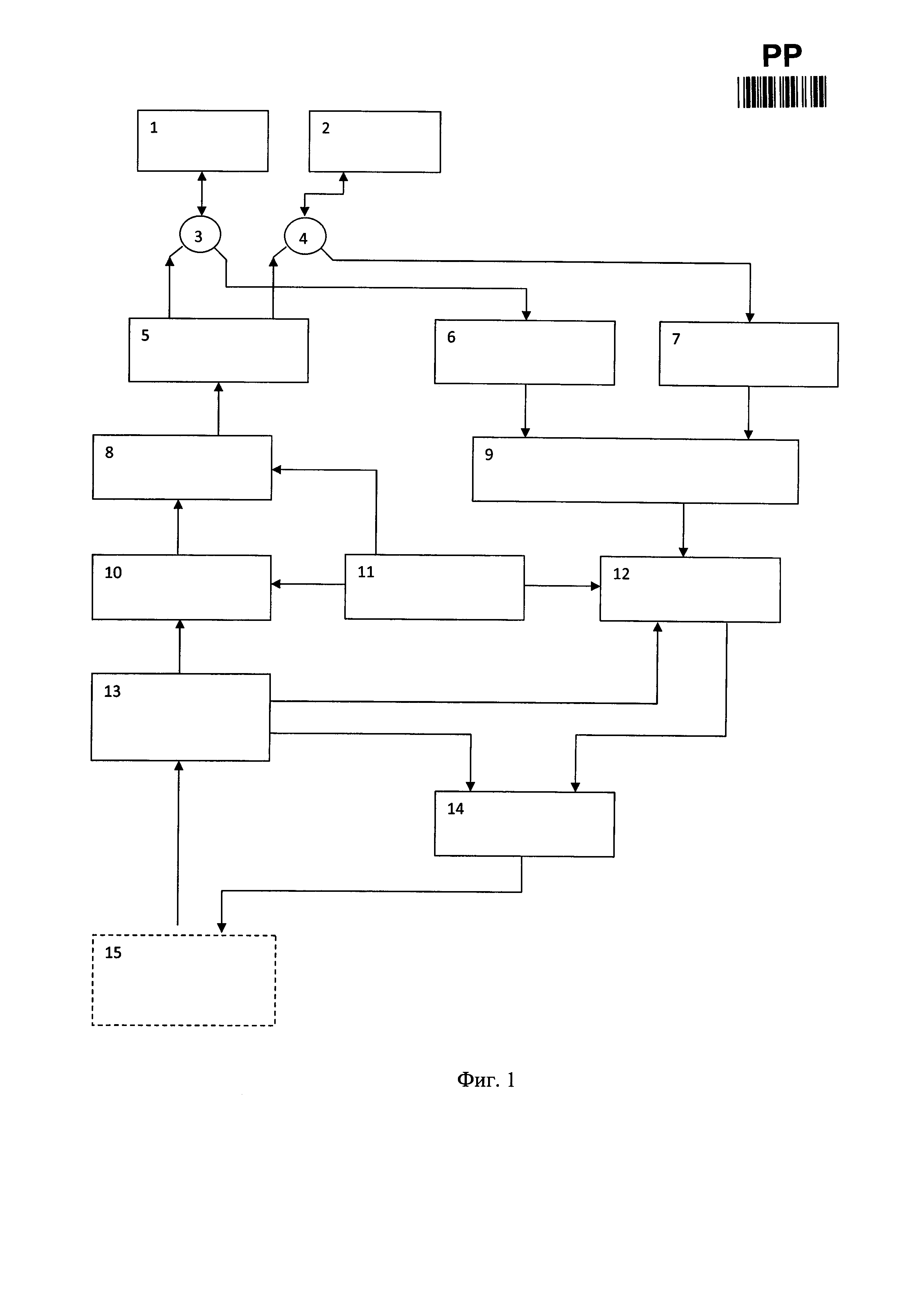

Его структурная схема представлена на фиг. 1. Запросчик 76Е6-1 состоит из антенны основного канала системы опознавания «Пароль» 1, антенны канала подавления боковых лепестков системы опознавания «Пароль» 2, ферритовых циркуляторов 3, 4, кммутатора СВЧ 5, приемника основного канала системы опознавания «Пароль» 6, приемника канала подавления боковых лепестков системы опознавания «Пароль» 7, передающего устройства системы опознавания «Пароль» 8, устройства подавления приема по боковым лепесткам 9, шифратора 10, блока криптографии 11, дешифратора 12, устройства управления 13, устройства анализа ответных сигналов 14. Устройство управления 13 получает от радиолокационной станции 15 сигнал запуска, а устройство анализа ответных сигналов 14 выдает на радиолокационную станцию 15 информацию об опознавании воздушных объектах.

Недостатком запросчика 76Е6-1 является возможность возникновения неопределенной ситуации в случае если запрашиваемый объект не отвечает, поскольку причиной этому может быть не только отсутствие системы опознавания на объекте, но и выход ее из строя или неверный ввод ключей опознавания. В этом случае присвоение объекту признака «чужой» будет ошибочным.

Для устранения этого недостатка в известное устройство дополнительно введены приемопередающий блок системы радиолокационного опознавания Mk-XIIA и приемник разведки запросных сигналов системы радиолокационного опознавания Mk-XIIA. Приемопередающий блок системы радиолокационного опознавания Mk-XIIA состоит из антенны основного канала, антенны канала подавления боковых лепестков, циркулятора основного канала, циркулятора канала подавления боковых лепестков, приемника основного канала, приемника канала подавления боковых лепестков, передатчика.

Структурная схема предлагаемого устройства приведена на фиг.2. В его состав входят: антенна основного канала системы опознавания «Пароль» 3, антенна канала подавления боковых лепестков системы опознавания «Пароль» 4, приемопередающий блок системы опознавания «Пароль» 1, шифратор 12, блок криптографии 13, дешифратор 14, устройство управления 15, устройство анализа ответных сигналов 16, антенна основного канала системы опознавания MK-XIIA 17, антенна канала подавления боковых лепестков системы опознавания MK-XIIA 18, приемопередающий блок системы опознавания MK-XIIA, антенна разведки запросных сигналов системы опознавания MK-XIIA 26, приемник разведки запросных сигналов системы опознавания MK-XIIA 27 и устройство хранения разведанных запросных сигналов 28.

Приемопередающий блок системы опознавания «Пароль» 1 включает в себя: ферритовые циркуляторы 5, 6, коммутатор СВЧ 7, приемник основного канала системы опознавания «Пароль» 8, приемник канала подавления боковых лепестков системы опознавания «Пароль» 9, передающее устройство системы опознавания «Пароль» 10, устройство подавления приема по боковым лепесткам 11.

Приемопередающий блок системы опознавания MK-XIIA включает в себя: ферритовые циркуляторы 19, 20, коммутатор СВЧ 21, приемник основного канала системы опознавания MK-XIIA 22, приемник канала подавления боковых лепестков системы опознавания MK-XIIA 24, передающее устройство системы опознавания MK-XIIA 23, устройство подавления приема по боковым лепесткам 25.

Предлагаемый запросчик работает следующим образом:

После включения питания приемник разведки запросных сигналов системы опознавания MK-XIIA осуществляет разведку радиоэфира на частоте излучения запросных сигналов системы опознавания MK-XIIA (1030 мГц). При обнаружении таких сигналов в радиоэфире они принимаются антенной разведки запросных сигналов 26 и приемником разведки запросных сигналов 27. Далее принятые запросные сигналы сохраняются в устройстве хранения разведанных запросных сигналов 28.

К входам-выходам приемопередающего блока системы опознавания «Пароль» подключены циркуляторы 5, 6 обеспечивающих связь приемопередающего блока с антенной основного канала 3 и антенной канала подавления боковых лепестков 4, а к входам циркуляторов 5, 6 подключены выходы коммутатора СВЧ 7 на вход которого поступают запросные сигналы на несущей частоте f4 с выхода передающего устройства системы опознавания «Пароль» 10.

В соответствии с сигналами управления, поступающих от устройства управления 15, коммутатор СВЧ 7 направляет сигнал с выхода передающего устройства 10 либо на антенну основного канала 3 через циркулятор 5, либо на антенну канала подавления боковых лепестков 4 через циркулятор 6.

Вход передающего устройства системы опознавания «Пароль» 10 соединен с выходом шифратора 12, который формирует последовательность импульсов запросного сигнала в соответствии с сигналами управления, поступающими от устройства управления 15 и в соответствии с ключевой последовательностью, формируемой в блоке криптографии 13.

Выход циркулятора 5 соединен с приемником основного канала 8, а выход циркулятора 6 соединен с приемником подавления боковых лепестков 9. Приемник основного канала 8 и приемник канала подавления боковых лепестков 9 осуществляют усиление и фильтрацию ответных сигналов основного канала и канала подавления боковых лепестков на несущих частотах f2 и f3, перенос принятых сигналов на промежуточную частоту и выдачу их на устройство подавления приема по боковым лепесткам 11, где производится выделение сигнала принятого по основному каналу и подавление сигналов, принятых по боковым лепесткам.

Из устройства подавления приема по боковым лепесткам 11 принятый сигнал поступает на дешифратор 14 для его дешифрации и далее в устройство анализа ответных сигналов 16, где производится проверка соответствия принятого сигнала текущему коду опознавания.

В случае совпадения принятого ответного сигнала с текущим кодом опознавания, воздушному объекту от которого был получен принятый сигнал присваивается признак «свой» и информация об этом выдается на радиолокационную станцию 29.

В случае несовпадения принятого сигнала с текущим кодом или в случае отсутствия ответного сигнала от воздушного объекта, устройство управления 15 вырабатывает управляющий сигнал для приемопередающего блока системы опознавания MK-XIIA по которому из устройства хранения разведанных запросных сигналов 28, на передающее устройство системы опознавания MK-XIIA 23 поступает хранящаяся там кодовая последовательность разведанного запросного сигнала.

В передающем устройстве 23 на основе кодовой последовательности разведанного запросного сигнала происходит формирование запросного сигнала на несущей частоте 1030 мГц, который поступает на коммутатор СВЧ 21.

В соответствии с сигналами управления, поступающих от устройства управления 15, коммутатор СВЧ 21 направляет сигнал с выхода передающего устройства 23 либо на антенну основного канала 17 через циркулятор 19, либо на антенну канала подавления боковых лепестков 18 через циркулятор 20.

Выход циркулятора 19 соединен с приемником основного канала 22, а выход циркулятора 20 соединен с приемником подавления боковых лепестков 24. Приемник основного канала 22 и приемник канала подавления боковых лепестков 24 осуществляют усиление и фильтрацию ответных сигналов основного канала и канала подавления боковых лепестков на несущуй частоте 1090 мГц, перенос принятых сигналов на промежуточную частоту и выдачу их на устройство подавления приема по боковым лепесткам 25, где производится выделение сигнала принятого по основному каналу и подавление сигналов, принятых по боковым лепесткам.

В случае, если воздушный объект в ответ на запросный сигнал системы опознавания MKXIIA излучает ответный сигнал, то воздушному объекту устройством анализа ответных сигналов 16 присваивается признак «чужой» и информация об этом передается на радиолокационную станцию 29.

В случае, если воздушный объект в ответ на запросный сигнал системы опознавания MKXIIA ответный сигнал не излучает, то воздушному объекту устройством анализа ответных сигналов 16 присваивается признак «не опознан» и информация об этом передается на радиолокационную станцию 29.
