[2]Полезная модель относится к нефтяной промышленности, а именно к хранению нефтепродуктов и предназначена для снижения потерь нефтепродукта от испарения при хранении в вертикальных цилиндрических резервуарах, повышения пожарной безопасности эксплуатации резервуаров, а также снижения вредного взаимодействия на окружающую среду.
[3]Предшествующий уровень техники
[4]Из уровня техники известны различные технические решения, предназначенные для использования при хранении нефтепродуктов. В частности, известен понтон для резервуара, раскрытый в авторском свидетельстве SU 1294712, опубликованном 07.03.1987, включающий каркас, опорные стойки и уплотняющий затвор. Так же известен понтон для резервуара, описанный в авторском свидетельстве SU 1599275, опубликованном 15.10.1990, включающий мембрану с установленными коробами-сегментами, уплотняющий затвор для перекрытия зазора и опорные стойки.
[5]Вышеприведенные устройства имеют рад недостатков. Так поплавки известных понтонов погружаются в хранимую жидкость (нефть, нефтепродукты) не полностью, поэтому между поверхностью продукта и поверхностью понтона образуется свободное пространство, заполняющееся парами хранимой жидкости, создавая пожароопасную и взрывоопасную ситуацию, даже при наличии по периметру затвора, огибающего понтон.
[6]Наиболее близким по технической сути к заявляемому устройству является понтон, раскрытый в патенте RU 2219117, опубликованном 20.09.2003, который содержит ковер, состоящий из отдельных секторов с наполнителем, уплотняющий затвор, отдельные сектора состоят из отдельных сборных однотипных элементов заполненных пенополиуретаном.
[7]Недостатками данного технического решения являются сложность конструкции соединения секторов и, соответственно, сложность монтажа понтона, недостаточная жесткость ковра понтона, обусловленная соединением элементов в секторы, и невысокая надежность, поскольку в случае повреждения поверхности элемента его наполнитель (пенополиуретан) разрушается от воздействия хранимой в резервуаре жидкости, что приводит к значительному уменьшению плавучести понтона и вероятности его затопления.
[8]Раскрытие полезной модели
[9]Задачей, на решение которой направлена полезная модель, является создание конструкции понтона с повышенной плавучестью, обеспечением пожаро и взрывобезопасности, повышение эксплуатационных и технических характеристик, упрощение монтажа понтона.
[10]Техническим результатом, достигаемым при решении поставленной задачи за счет использования заявленной полезной модели, является обеспечение непотопляемости понтона, повышение прочности ковра понтона, повышение удобства монтажа, повышение эксплуатационных характеристик за счет соединения в одном узле нескольких устройств.
[11]Указанный технический результат достигается тем, что понтон из алюминиевых сплавов для резервуаров содержит ковер, уплотняющий затвор и опорные стойки, при этом ковер состоит из герметичных секций - поплавков, соединенных между собой при помощи болтового соединения, каждая секция-поплавок изготовлена полой с объемными ячеистыми вложениями, изготовленными из сплава алюминия, а каждая ячейка объемного ячеистого вложения выполнена герметичной относительно других ячеек, в двух и более секциях-поплавках выполнены люки-лазы, конструктивно совмещенные с дыхательными клапанами и сливными устройствами, каждая ячейка объемного ячеистого вложения секций-поплавков имеет форму сот, а соединение секций-поплавков производится зигзагообразно в виде «елочки».
[12]Краткое описание чертежей
[13]Сущность заявленной полезной модели поясняется чертежами, где:
[14]на Фиг.1 изображен общий вид понтона сверху;
[15]на Фиг.2 изображено соединение секций поплавков в разрезе;

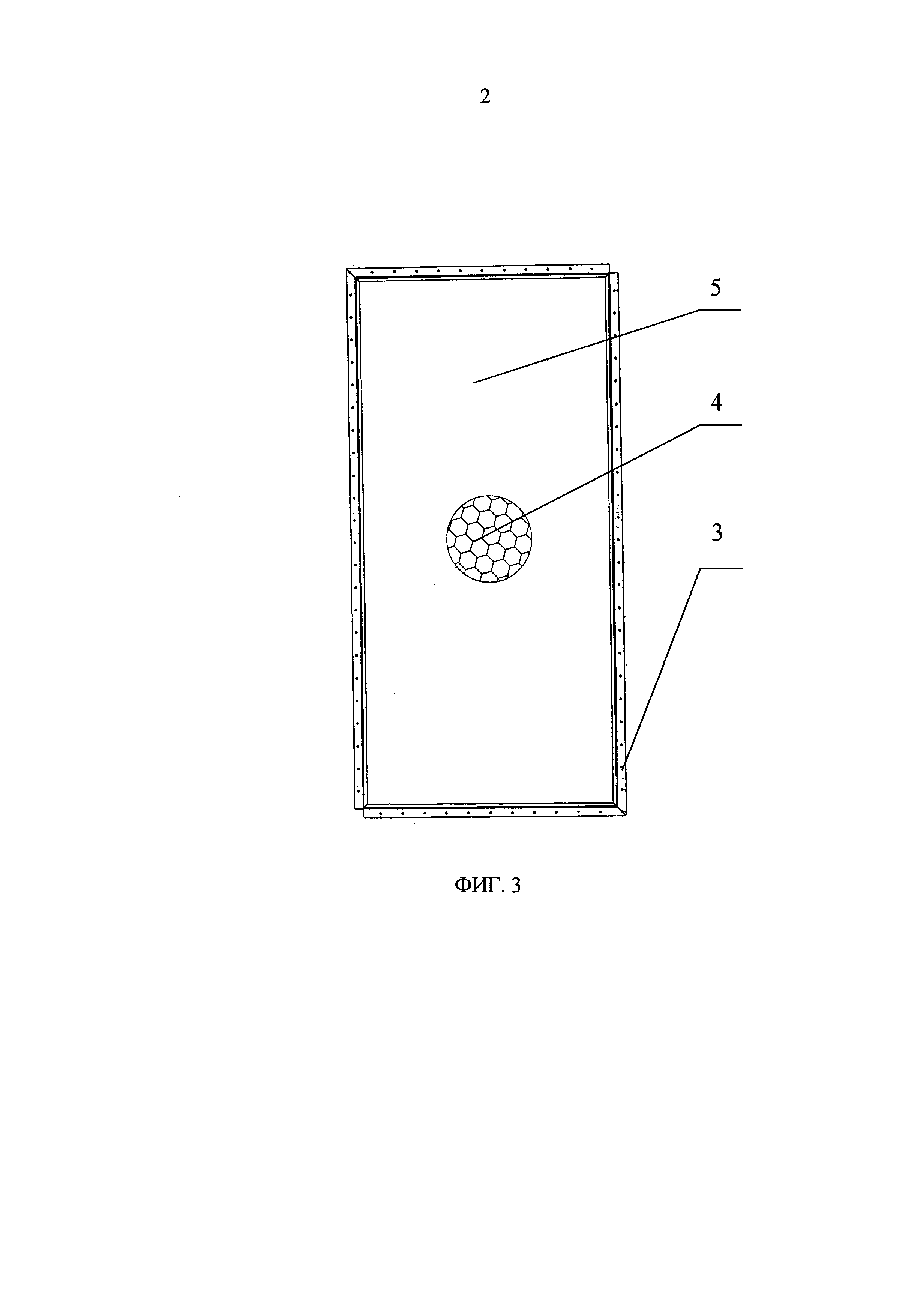

[16]на Фиг.3 изображена основная секция-поплавок с вырезом, вид сверху;
[17]на Фиг.4 изображен люк-лаз совмещенный с дыхательным клапаном и сливным устройством, вид сверху.
[18]Лучший вариант осуществления полезной модели
[19]Понтон из алюминиевых сплавов для резервуаров представляет собой плоский ковер, состоящий из герметично соединенных основных секций-поплавков 1, имеющих одинаковую форму и размеры, и периферийных секций-поплавков 2, выполненных в форме прямоугольных треугольников или трапеций, при этом для увеличения прочности ковра в случае возникновения давления в подпонтонной части резервуара, секции-поплавки соединены зигзагообразно в виде «елочки». Каждая секция-поплавок 1 и 2 выполнена из профиля 3, внутри которого помещаются ячеистые вложения 4. Ячейки ячеистого вложения выполняются в форме сот. Сверху и снизу секция-поплавок герметично закрывается листами 5, при этом каждая отдельная ячейка объемного ячеистого вложения герметична относительно соседних ячеек. В случае повреждения нижней или верхней поверхности листа 5 секции-поплавка происходит разгерметизация только одной ячейки, при этом другие ячейки остаются герметичными, а секция-поплавок не теряет плавучесть, обеспечивая непотопляемость понтона в целом. В двух и белее основных секциях-поплавках выполняются люки-лазы 6, обеспечивающие доступ обслуживающего персонала в подпонтонное пространство для проведения профилактических и ремонтных работ. Люки-лазы конструктивно совмещены с дыхательными клапанами 7 и сливными устройствами 8. Такое решение отличается от конструкции известных понтонов, в которых описанные узлы монтируются в понтоне раздельно. Совмещение люков-лазов с дыхательными клапанами и сливными устройствами упрощает конструкцию устройства в целом, сокращает количество деталей понтона. Основные и периферийные секции-поплавки понтона в том числе с люками-лазами и опорными стойками изготавливают в заводских условиях, после чего секции-поплавки и другие комплектующие понтона на монтажной площадке внутри резервуара соединяются между собой с помощью болтового соединения в зигзагообразном порядке в виде «елочки», образуя ровную поверхность ковра понтона. По диаметру к ковру понтона крепится затвор, обеспечивающий герметизацию зазора между ковром понтона и стенкой резервуара, когда понтон находится в рабочем положении. Дыхательные клапаны, расположенные в люках-лазах, выравнивают давление в подпонтонном и надпонтонном пространстве при наполнении и опорожнении резервуара. При отсутствии хранящейся в резервуаре жидкости обслуживающий персонал через люки-лазы попадает в подпонтонное пространство для проведения необходимых регламентных работ.
[20]Данное устройство понтона решает поставленные перед ним задачи, а именно понтон из алюминиевых сплавов для резервуаров собирается из отдельных секций-поплавков, обладающих сохранением плавучести в случае их повреждения, обеспечивая тем самым повышенную плавучесть всего понтона. Пожаро и взрывобезопасность достигается за счет того, что нижняя часть понтона, контактирующая с хранимым продуктом, представляет собой ровную поверхность, исключая образование газовоздушной смеси в подпонтонном пространстве. Заявляемое устройство понтона состоит из небольших по размеру и легко собираемых между собой деталей, что делает понтон транспортабельным, упрощает сборку по месту использования и не требует специального инструмента и подъемных механизмов.
