УЗЕЛ ОПИРАНИЯ ФЕРМЫ НА КОЛОННУ

1. Узел опирания фермы на колонну, содержащий ферму с нисходящими раскосами и наклонным поясом, выполненным из квадратных или прямоугольных профилей, и колонну с жестко присоединенным к колонне оголовком, на который оперта через центрирующую прокладку ферма, отличающийся тем, что нисходящий раскос и подобные стержни фермы выполнены из двух швеллеров или уголков, прикрепленных стенками или полками профилей внахлест к поясам фермы, а оголовок колонны выполнен из двух отрезков швеллеров, ориентированных полками друг к другу и параллельных верхнему поясу фермы, при этом он размещен между нисходящими раскосами, уперт в верхний пояс фермы и прикреплен к нисходящим раскосам монтажными болтами. ! 2. Узел опирания фермы на колонну по п.1, отличающийся тем, что для ферм с загруженными поперек приопорными панелями центр опорного узла фермы сдвинут наружу колонны на эксцентриситет, равный e=M/N, где M - величина опорного момента в панели пояса от ее пролетного загружения; N - усилие в колонне.

1. Узел опирания фермы на колонну, содержащий ферму с нисходящими раскосами и наклонным поясом, выполненным из квадратных или прямоугольных профилей, и колонну с жестко присоединенным к колонне оголовком, на который оперта через центрирующую прокладку ферма, отличающийся тем, что нисходящий раскос и подобные стержни фермы выполнены из двух швеллеров или уголков, прикрепленных стенками или полками профилей внахлест к поясам фермы, а оголовок колонны выполнен из двух отрезков швеллеров, ориентированных полками друг к другу и параллельных верхнему поясу фермы, при этом он размещен между нисходящими раскосами, уперт в верхний пояс фермы и прикреплен к нисходящим раскосам монтажными болтами.

2. Узел опирания фермы на колонну по п.1, отличающийся тем, что для ферм с загруженными поперек приопорными панелями центр опорного узла фермы сдвинут наружу колонны на эксцентриситет, равный e=M/N, где M - величина опорного момента в панели пояса от ее пролетного загружения; N - усилие в колонне.

Полезная модель относится к строительству и касается узла опирания фермы с нисходящими раскосами на колонну.

Известен узел опирания фермы на колонну, содержащий трубчатый пояс и нисходящий раскос фермы и колонну с оголовком, в котором опорный узел фермы и колонны выполнены на фасонках (см. Металлические конструкции. Стройиздат. Москва 1973, стр.286, рис.18.26 б)).

Недостатком решения является необходимость и трудоемкость изготовления двух узлов.

Прототипом полезной модели является узел опирания фермы на колонну, содержащий ферму с нисходящими раскосами и наклонным поясом, выполненным из квадратных или прямоугольных профилей и колонну с жестко присоединенным к колонне оголовком, на который оперта через центрирующую прокладку ферма (см. Справочник проектировщика. Москва, Стройиздат 1980, стр.270, рис.15.18).

В таком решении нисходящий раскос выполнен из квадратной трубы, который препятствует выполнению опирания колонны на узел фермы и опорный узел приходится расчленять на два узла (на узел для фермы и узел для колонны), что приводит к трудоемкости выполнения общего узла решения рамы (узла опирания фермы на колонну).

Полезная модель направлена на упрощение изготовления опорного узла фермы с колонной и самой фермы.

Цель достигается тем, что в узле опирания фермы на колонну, содержащем ферму с нисходящими раскосами и наклонным поясом, выполненным из квадратных или прямоугольных профилей и колонну с жестко присоединенным к колонне оголовком, на который оперта через центрирующую прокладку ферма, согласно полезной модели, нисходящий раскос и подобные стержни фермы выполнены из двух швеллеров или уголков, прикрепленных стенками или полками профилей внахлест к поясам фермы, а оголовок колонны выполнен из двух отрезков швеллеров, ориентированных полками друг к другу и параллельных верхнему поясу фермы, при этом он размещен между нисходящими раскосами, уперт в верхний пояс фермы и прикреплен к нисходящим раскосам монтажными болтами.

Цель также достигается тем, что для ферм с загруженными поперек приопорными панелями, центр опорного узла фермы сдвинут наружу колонны на эксцентриситет равный

e=M/N, где: M - величина опорного момента в панели пояса от ее пролетного загружения: N - усилие в колонне.

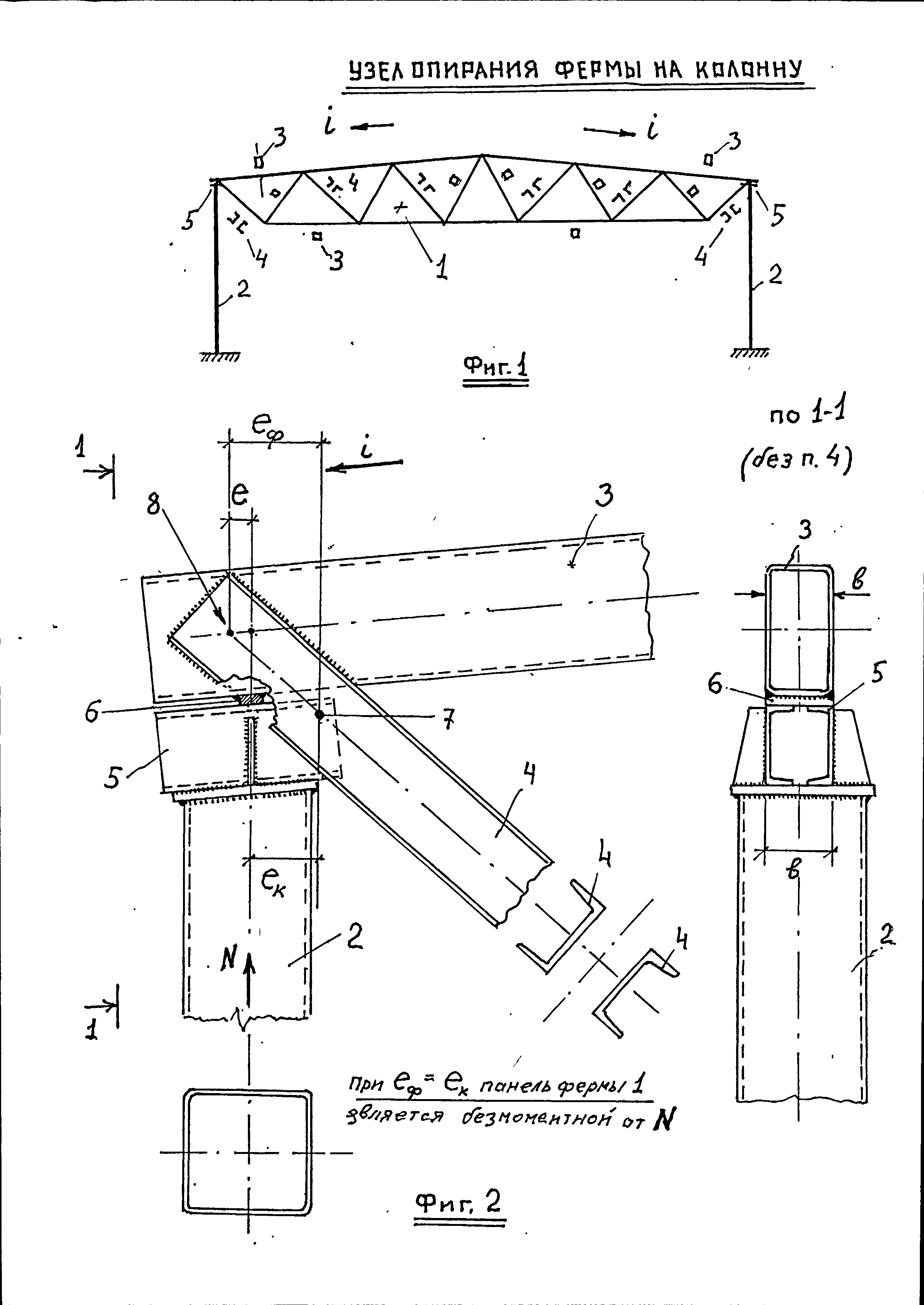

Полезная модель поясняется чертежами, где: на фиг.1 - изображена схема фермы с поясом из квадратных или прямоугольных труб и нисходящими раскосами из двух швеллеров или уголковых профилей и колонн из прямоугольных или круглых труб; на фиг.2 - узел опирания фермы на колонну.

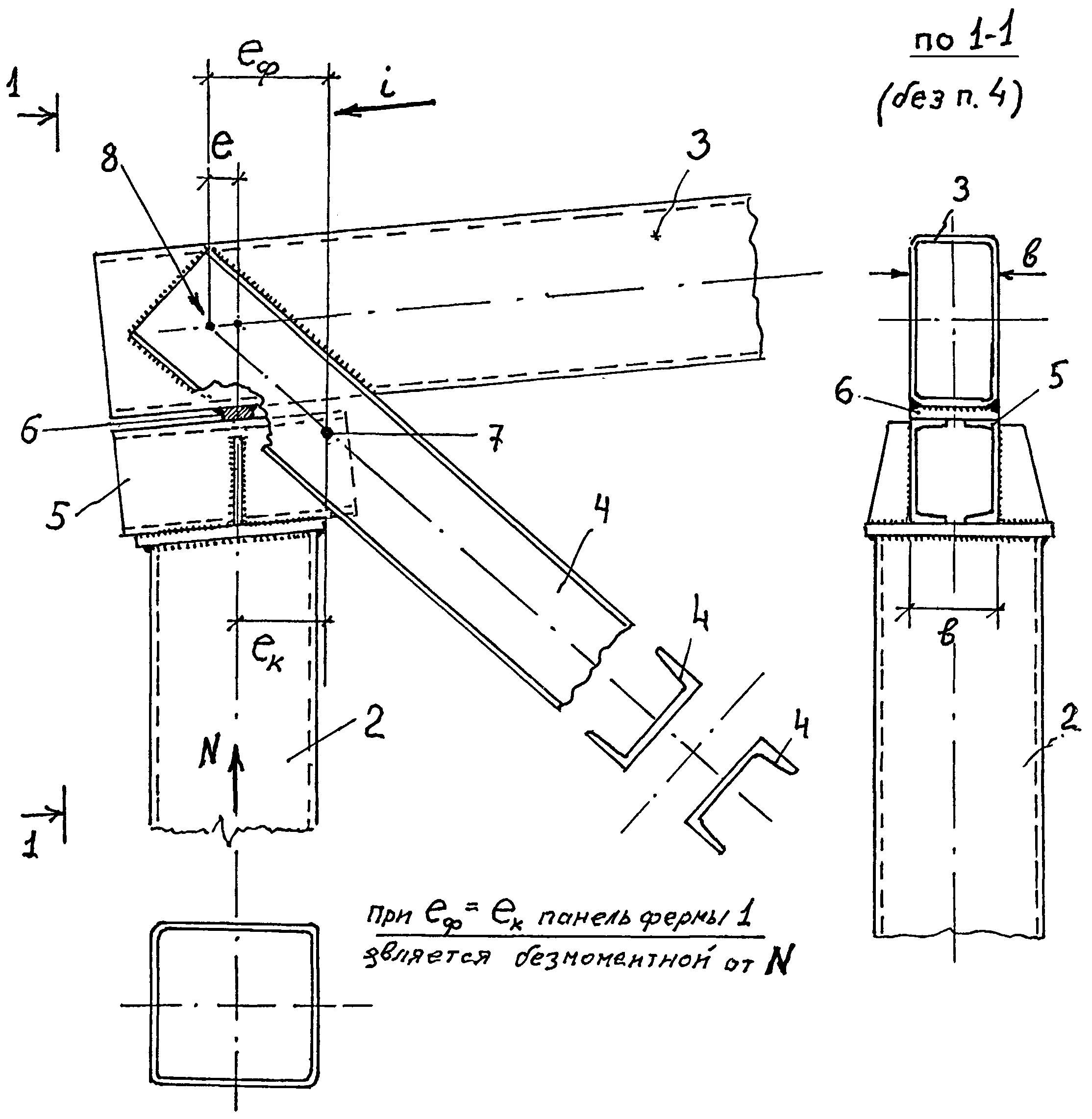

Узел опирания фермы 1 на колонну 2, например, из прямоугольных (фиг. 1) или круглых труб, содержит верний наклонный под углом «i» пояс 3 из квадратных или прямоугольных профилей. Нисходящие раскосы 4 фермы 1 и подобные стержни фермы (фиг.1) выполнены из двух параллельных швеллеров или уголков 4, прикрепленных стенками швеллеров или полками уголков внахлест к поясам 3 фермы 1 (фиг.2). Оголовок 5 колонны 2 выполнен из двух отрезков швеллеров 5, ориентированных полками друг к другу (сечение по 1-1) и параллельных верхнему поясу 3 фермы, при этом он размещен между нисходящими раскосами 4, уперт через центрирующую прокладку 6 в верхний пояс 3 фермы и прикреплен к нисходящим раскосам 4 монтажными болтами 7 (фиг.2).

Благодаря такому решению удается сократить количество узловых фасонок в опорном узле фермы и выполнить всю ферму за счет нахлеста стенок швеллеров и полок уголковых профилей, то есть снижается трудоемкость изготовления фермы, кроме того при монтаже ферма 1 насаживается на оголовок 5 колонны 2, что также упрощает монтаж фермы.

Для ферм с загруженными поперек приопорными панелями, (например, с опиранием профнастила на панель пояса или с опиранием на панель пояса прогона покрытия), центр 8 опорного узла фермы сдвинут наружу колонны на эксцентриситет равный

e=M/N, где: M - величина опорного момента в панели пояса от ее пролетного загружения; N - усилие в колонне.

Это позволяет уменьшить изгибные напряжения в приопорной панели, что полезно и определяется расчетом.

Наиболее рациональной областью применения полезной модели являются покрытия однопролетных зданий, изготавливаемых из прямоугольных замкнутых и прокатных профилей пролетами до 24 и более метров.
