[1]Изобретение относится к цифровым фотоаппаратам.
[2]Цифровой фотоаппарат - устройство, являющееся разновидностью фотоаппарата, в котором светочувствительным материалом является матрица или несколько матриц, состоящая из отдельных пикселей, сигнал с которых представляется, обрабатывается и хранится в самом аппарате в цифровом виде.
[3]Цифровые фотоаппараты можно поделить на три основных класса:
[4]1. Легкие плоские Фотоаппараты (мыльницы) со встроенной оптикой.
[5]2. Тяжелые (объемные) Фотоаппараты с несменной оптикой.
[6]3. Тяжелые (объемные) Фотоаппараты (зеркалки) со сменной оптикой.
[7]К первым относятся компактные («мыльница» традиционных размеров). Характеризуются малыми размерами и весом (NIKON COOLPIX S80, SONY DSC-T70). Малый физический размер матрицы означает низкую чувствительность или высокий уровень шумов. Также этот тип камер обычно отличает отсутствие или недостаточная гибкость ручных настроек экспозиции. А также компактные фотоаппараты с несменными фикс-фокальными объективами: Fujifilm FinePix X100, Sigma DP1. В основном, за исключением несменной оптики, обладают характеристиками беззеркальных фотоаппаратов.
[8]Ко вторым Псевдозеркальные - внешним видом напоминают зеркальную камеру, а также, как правило, помимо цифрового дисплея, оснащены электронным видоискателем. Изображение в видоискателе такого аппарата формируется на отдельном цифровом экране, или на поворачивающемся основном экране. Как правило, имеют резьбу на объективе для присоединения насадок и светофильтров (пример - Konica Minolta серия моделей Z).
[9]Полузеркалка - жаргонный термин, описывающий класс аппаратов, в которых имеется наводка по матовому стеклу через съемочный объектив, однако нет возможности менять объектив. В таких аппаратах оптическая схема содержит светоделительную призму, которая направляет от 10 до 50% светового потока на матовое стекло, а остальное передается на матрицу, (примеры - Olympus Е-10, Е-20)
[10]К третьим относятся Фотоаппараты со сменной оптикой: LUMIX DMC-GH1, Sony Alpha DSLR-A580Y цифровые зеркальные фотоаппараты, цифровые дальномерные фотоаппараты, цифровые беззеркальные фотоаппараты.
[11]Недостатками Легких Фотоаппаратов являются:
[12]1. Сложность и неудобство фотосъемки для создания качественных фотоснимков. Фотоаппарат надо держать руками на весу, отчего создается шевеленка и снимки получаются менее качественными.
[13]2. На дисплее-видоискателе не видно мелких деталей, а смотреть сразу и на снимаемый объект и на дисплей-видоискатель одновременно затруднительно, так-как дисплей-видоискатель загораживает собой снимаемый объект. В итоге на готовом снимке могут проявиться нежелательные детали или отдельные элементы. Например в кадр попадет сухая ветка над головой, которую не видно в дисплей-видоискатель или другой нежелательный элемент.
[14]3. Ограниченные возможности фотосъемки, если объект находится на высоте, например горящий высотный дом или летящий параплан. Чтобы снять дерево или здание надо телефон держать перед собой и высоко поднимать голову, чтобы следить за съемкой. Это очень неудобно.
[15]Техническим результатом предлагаемых модификаций является:
[16]1. Повышение удобства процесса фотосъемки.
[17]2. Улучшение качества фотографий.
[18]3. Сокращение времени и упрощение наведения объектива на снимаемый объект.
[19]4. Удобное расположение дисплея-видоискателя при неудобном расположении объекта фото-видео съемки и исключение солнечных бликов на дисплее фотоаппарата.
[20]5. Неизменное удобное горизонтальное расположение дисплея-видоискателя при движении объекта в вертикальной плоскости, то есть вверх-вниз.
[21]6. Комфортная фотосъемка при нахождении снимаемого объекта находящегося вертикально в небе, например самолеты в авиа-шоу и аэростаты.
[22]Поставленная задача обеспечивается тем, что вносятся изменения в расположение дисплея-видоискателя и расположения объектива.
[23]Объектив теперь расположен в верхнем или боковом торце Фотоаппарата-компакта. Дисплей-видоискатель во время съемки расположен не вертикально, а горизонтально относительно направления снимаемого объекта. Шарнир в который вписан объектив дает возможность поворота объектива, без поворота корпуса фотоаппарата.
[24]Технический результат получен за счет того, что:
[25]1. В предлагаемых вариантах П.М объектив расположен в верхнем или боковом торце легких фотоаппаратов с несменной оптикой (мыльницы), что повышает качество и удобство фотосъемки.
[26]2. В предлагаемых вариантах П.М есть возможность поворота объектива между передней и задней (стенками) панелями, для наведения на объект, с целью повышения качества и удобства фото-видео съемки.
[27]3. Так же есть возможность производить фотосъемку при нахождении в стационарном состоянии, наводя объектив фото-видео камеры на объект посредством шарнира, с целью улучшения качества фото-видео съемки и для удобства фото-видео съемки.
[28]На Фиг.1 показан Фотоаппарат-компакт с расположением объектива в верхнем торце. Корпус Фотоаппарат-компакта 1, дисплей-видоискатель 2, объектив 3, шарнир (дает возможность поворота объектива) 4, верхний торец 5, боковой торец 6.

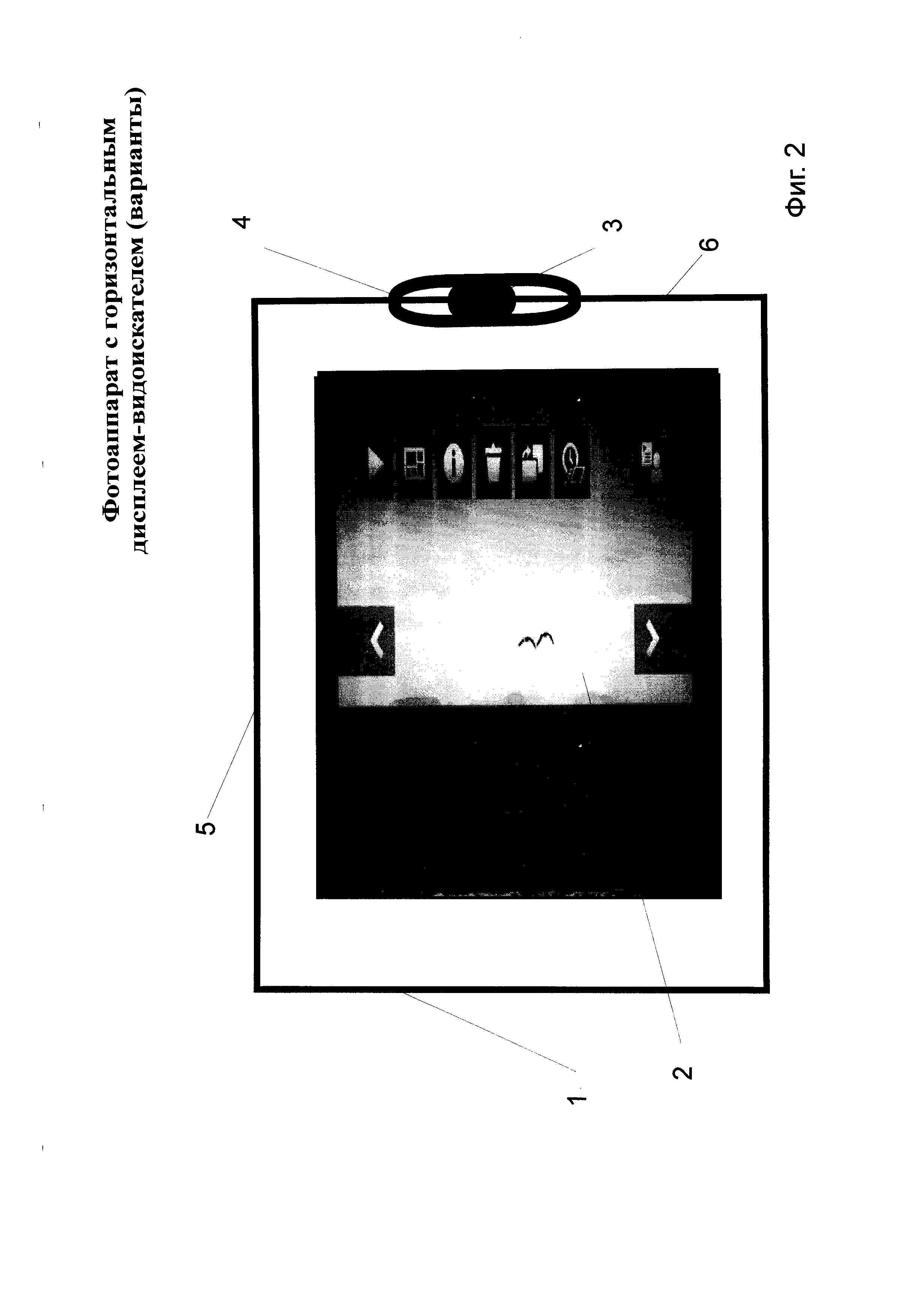

[29]На Фиг.2. показан Фотоаппарат с расположением объектива в боковом торце 6. На Фиг.1 и 2 показаны идентичные фотоаппараты выполненные в форм-факторе компакт. Но на Фиг.1 объектив 3 расположен в верхнем торце 5 аппарата 1, а на Фиг.2 объектив 3 расположен в боковом торце 6 аппарата 1.
[30]Работа Фотоаппарата с расположенными объективом в верхнем 5 или боковом 6 торце аппарата осуществляется следующим образом.
[31]Например снимаем горизонт или то что находиться в горизонтальной плоскости. Фотоаппарат 1 находиться горизонтально относительно земли. Объектив 3 расположенный в верхнем 5 или боковом 6 торце аппарата направлен на снимаемый объект. Дисплей видоискатель 2 также находиться в горизонтальной плоскости относительно земли. На дисплее-видоискателе 2 отображается все то, что попадет в кадр, при этом снимаемый объект полностью открыт для обзора, то есть не перекрыт плоскостью фотоаппарата, как это есть в современных аппаратах (NIKON COOLPIX S80, SONY DSC-T70) с объективом расположенным в широкой плоскости. Объектив 3 расположенный в верхнем 5 или боковом торце 6 аппарата 1, может быть выполнен недвижимым, или с возможностью поворота на 120°-360° между передней и задней стенками-панелями. Объектив 3 вписан в шарнир 4, который обеспечивает возможность поворота. Шарнир служит для комфортной съемки в нестандартных ситуациях.
[32]Если снимаемый объект находится высоко, например верхние этажи высотки, или летящий параплан, то дисплей аппарата 2 будет расположен также в удобном для обозрения положении (45°-90° к горизонту). В этом случае не надо поднимать голову, что бы произвести съемку объекта. Объектив установленный в торце фотоаппарата позволяет комфортно вести фото съемку объектов находящихся вертикально в небе, например самолетов или аэростатов. Что бы качество снимков было лучше, то есть не было шевеленки, фотоаппарат должен быть неподвижен, например, лежать на столе, а наведение объектива 3 на объект производится с помощью поворота шарнира (4). Кнопки управления фотоаппарата выполнены стандартными. Объектив 3 расположенный в верхнем 5 торце аппарата 1 дает возможность фотосъемки и получения фотографий привычного формата 4:3. Если объектив 3 расположенный в боковом 6 торце аппарата 1, это дает возможность фотосъемки одной рукой. Например для туристов во время походов в лесных и горных маршрутах, когда одна рука занята поддержанием рюкзака. Фотоаппарат с объективом 3 расположенным в боковом 6 торце аппарата 1 гораздо удобней лежит в руке во время фотосъемки, чем фотоаппарат с объективом 3 расположенным в верхнем 5 торце аппарата 1. Каждый пользователь выбирает удобный для себя формат. Объемные Псевдозеркальные - внешним видом напоминают зеркальную камеру, а также, как правило, помимо цифрового дисплея, оснащены электронным видоискателем. Изображение в видоискателе такого аппарата формируется на отдельном цифровом экране, или на поворачивающемся основном экране. Как правило, имеют резьбу на объективе для присоединения насадок и светофильтров (пример - Konica Minolta серия моделей Z).
[33]Полузеркалка - жаргонный термин, описывающий класс аппаратов, в которых имеется наводка по матовому стеклу через съемочный объектив, однако нет возможности менять объектив. В таких аппаратах оптическая схема содержит светоделительную призму, которая направляет от 10 до 50% светового потока на матовое стекло, а остальное передается на матрицу. (примеры - Olympus Е-10, Е-20)
[34]К третьим относятся Фотоаппараты со сменной оптикой: LUMIX DMC-GH1, Sony Alpha DSLR-A580Y цифровые зеркальные фотоаппараты, цифровые дальномерные фотоаппараты, цифровые беззеркальные фотоаппараты Panasonic Lumix G1, Lumix GH1 и GF1.
[35]Недостатками объемных и тяжелых Фотоаппаратов являются:
[36]1. Неудобство фотосъемки для создания качественных фотоснимков. Фотоаппарат надо держать руками на весу, отчего создается шевеленка и снимки получаются менее качественными.
[37]2. При использовании тяжелых фотоаппаратов в походах и на экскурсиях невозможно носить с собой штатив и тем более устанавливать и настраивать его для получения качественных снимков, потому что часто время идет на секунды.
[38]3. Ограниченные возможности фотосъемки, если объект находится на высоте, например горящий высотный дом или летящий параплан. Чтобы снять параплан или высотное здание, надо фотоаппарат держать перед собой и подстраиваться под дисплей-видоискатель, который будет находиться под неудобным углом обзора. Это вызывает дискомфорт во время съемки.
[39]Наиболее близким по технической сущности является аналог-прототип с вращающимся дисплеем-видоискателем, например Sony Alpha DSLR-A580Y или Canon EOS 60D.
[40]Недостатки этой конструкции:
[41]1. Все что вращается быстро ломается, особенно в походных условиях.
[42]2. Цена вращающегося дисплея-видоискателя выше, чем цена стационарного дисплея-видоискателя.
[43]3. Отсутствие крепления для нового штатива и ремня, для комфортной фотосъемки.
[44]К тому же профессиональная и даже любительская фотоаппаратура весит достаточно много. Например, вес Объектива со штативным кольцом CANON EF 400 mm f/4 DO IS USM равен 2080 грамм. Вес типичного любительского комплекта фотоаппаратуры (например - аппарат Canon EOS 300 плюс объектив EF 28-90/4-5.6 плюс вспышка SL420EX) с аналогичным профессиональным комплектом из аппарата Canon EOS 1V с бустером, объектива EF 28-70/2.8 L и вспышки SL550EX. Еще есть длиннофокусные светосильные объективы, которыми профессионалам также приходится пользоваться немало!
[45]Тяжести в руках или на плече (есть шутка, что "Canon EOS1n - верный путь к искривлению позвоночника"). Самое главное и неприятное - профессионалу приходится подолгу держать свой фотоаппарат практически на весу, не имея возможности расслабить и дать отдых кисти правой руки, на которую и приходится значительная часть нагрузки. В итоге получается, что аппарат "дрожит" как сам по себе, так и за счет рук, его держащих. На резкость снимка такое "шевеление" аппарата при съемке оказывает далеко не лучшее действие. Минимизировать "шевеленку" позволят новая конструкция штатива и крепление его к фотоаппарату. Штативная головка - устройство, при помощи которого осуществляется крепление аппарата к штативу. Кроме функции надежного и удобного крепления аппарата к штативу, при помощи головки реализуется и необходимая для кадрирования возможность разного рода наклонов и поворотов фотоаппарата относительно штатива. Наиболее распространены головки двух типов - 3D-головки и шаровые головки. Один из важных параметров штативной головки - это ее максимальная нагрузка. Эта характеристика головки определяет ее способность жестко и надежно фиксировать укрепленный на ней фотоаппарат.
[46]3D-головки обеспечивают наклоны и развороты фотоаппарата относительно ног штатива в трех независимых плоскостях. Типичная 3D-головка обеспечивает 360-градусное (полный круг) вращение аппарата вокруг вертикальной оси, наклон его вперед на угол не менее 90 градусов, назад - на угол 15-30 градусов, а также наклоны вбок - не менее 90 градусов в одну сторону (для возможности съемки вертикальных кадров) и 15-30 градусов в обратную сторону. Такие возможности 3D-головки позволяют осуществлять практически все необходимые варианты наклона фотоаппарата при съемке. Шаровые головки получили свое название благодаря большому металлическому шару, составляющему основу их конструкции. Будучи укрепленным в специальной обойме, оснащенной регулируемым устройством прижима (фиксации), такой шар может совершать вращательные движения в любой плоскости. К шару прикреплена площадка, на которую устанавливается фотоаппарат. Соответственно, фотоаппарат может быть надежно и оперативно зафиксирован в любом положении.
[47]Техническим результатом предлагаемых модификаций является:
[48]1. Повышение удобства процесса фотосъемки.
[49]2. Улучшение качества фотографий.
[50]3. Сокращение времени и упрощение наведения объектива на снимаемый объект.
[51]4. Возможность комфортной фотосъемки в течении длительного времени, при этом руки могут быть свободны и только пальцы нажимают на кнопки.
[52]5. Удобное расположение дисплея-видоискателя при неудобном расположении объекта фото-видео съемки и при движении объекта в вертикальной плоскости, то есть вверх-вниз.
[53]6. Долгая служба стационарного установленного дисплея-видоискателя, в отличие от вращающегося дисплея.
[54]7. Комфортная фотосъемка при нахождении снимаемого объекта находящегося высоко и даже вертикально в небе, например самолеты в авиа-шоу и аэростаты.
[55]Поставленная задача обеспечивается тем, что вносятся конструктивные изменения в расположение дисплея-видоискателя. Теперь дисплей-видоискатель (монитор) установлен на верхнем горизонтальном торце массивного зеркального или беззеркального фотоаппарата. Также предлагается новая конструкция штатива. Устройство для удержания и фиксации в определенном положении массивных фотоаппаратов со съемными или несъемными объективами содержащее штатив с двумя ножками крепящийся 3D-головкой или шаровой головкой в боковом (вертикальном) торце корпуса фотоаппарата, и ремень перекинутый на шею или на плечо, имеющий крепления по бокам корпуса фотоаппарата.
[56]Технический результат получен за счет того, что:
[57]1. Дисплей-видоискатель установлен горизонтально относительно объектива и выполнен стационарным.
[58]2. В вертикальной стенке фотоаппарата выполнено крепление для штатива 3D-головки или шаровой головки, от которых идут две ножки штатива с опорой на грудь.
[59]3. По бокам корпуса фотоаппарата выполнены крепления для ремня, который крепится на шее оператора и является основным элементом удерживающим на весу тяжелую фотоаппаратуру.

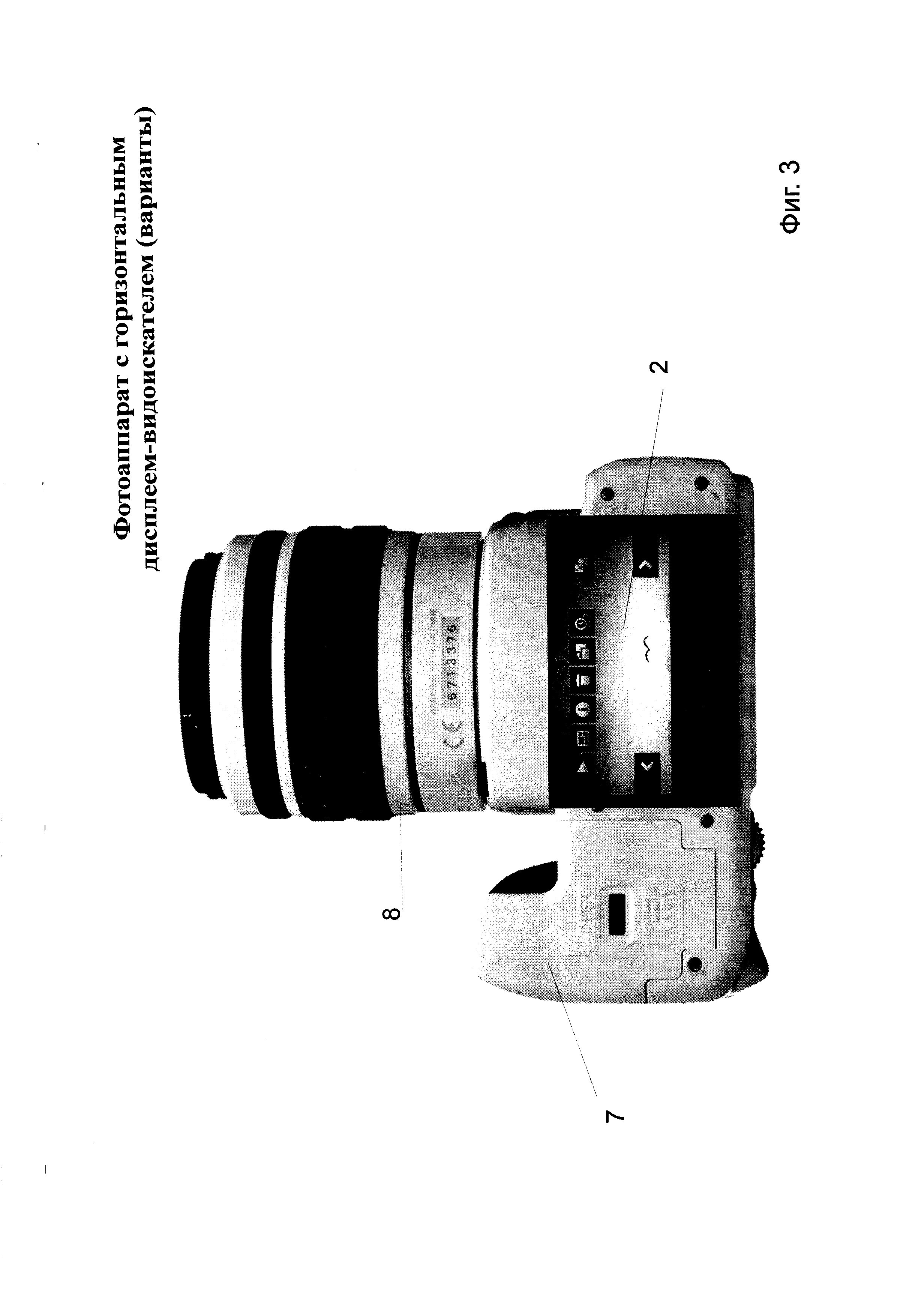

[60]Фотоаппарат со сменным объективом и дисплеем-видоискателем в верхнем торце показан на Фиг.3 вид сверху.
[61]Корпус фотоаппарата 7, съемный объектив 8, дисплей-видоискатель (монитор) 9.

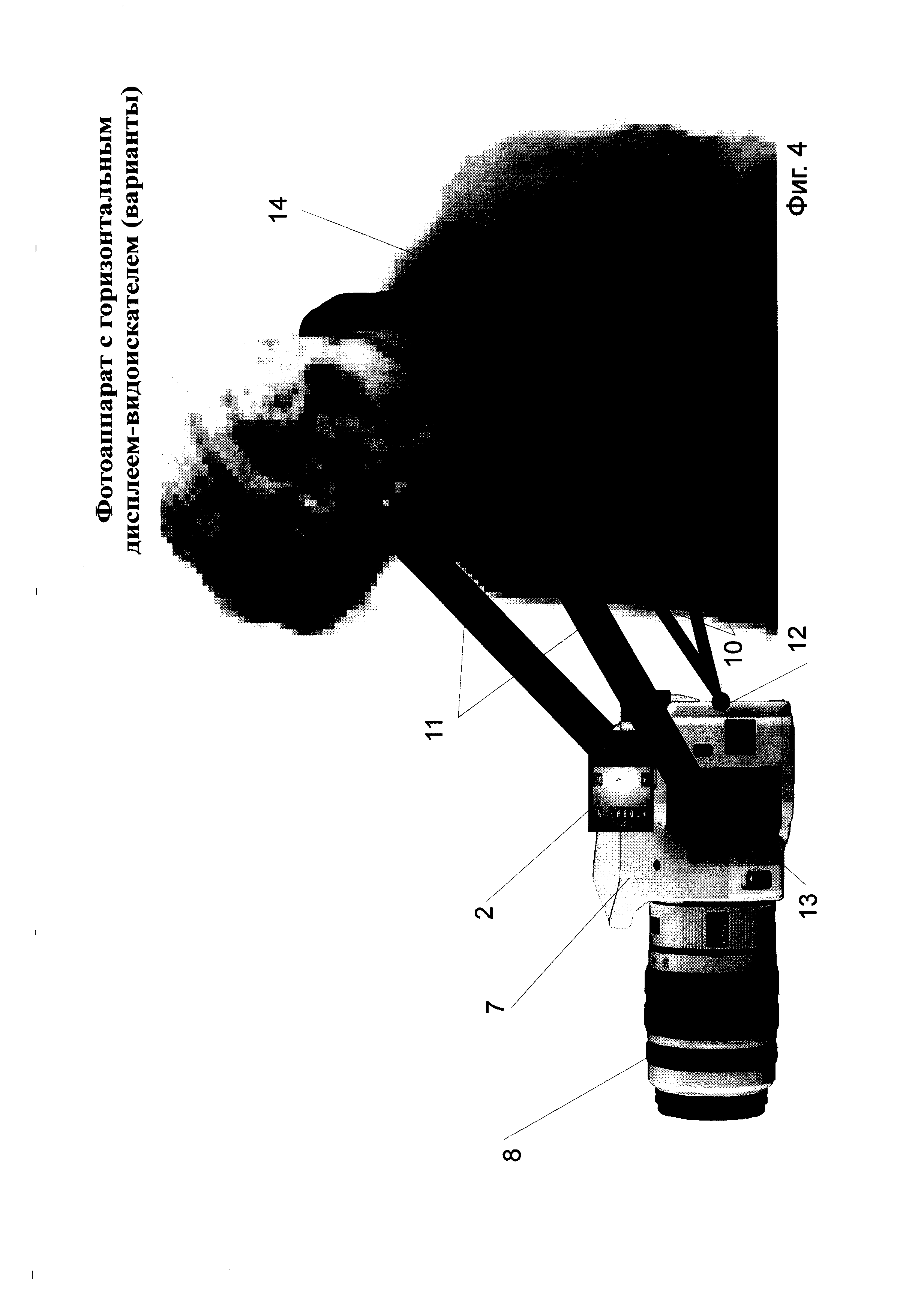

[62]Фотоаппарат со сменным объективом, дисплеем-видоискателем в верхнем торце, оператором и новой конструкцией штатива показан на Фиг.4 вид сбоку. Корпус фотоаппарата 7, съемный объектив 8, дисплей-видоискатель (монитор) 9, ножки штатива с упором в грудь 10, ремень с креплением на шею 11, который выполняет функцию главного держателя всей массы фотоаппаратуры, крепление основания ножек штатива к фотоаппарату (3D-головка или шаровая головка штатива) 12, крепление ремня к корпусу фотоаппарата 13, оператор 14.
[63]Работа Фотоаппарата с дисплеем-видоискателем расположенным в верхнем торце аппарата осуществляется следующим образом.
[64]Оператор 14 одевает на шею или на плечо ремень 11, который прикреплен к корпусу 7 креплениями 13. Как минимум две ножки штатива 10 упираются в грудь оператору 14. Дисплей-видоискатель (монитор) 9 находится в удобном для просмотра положении. Объектив 8 направлен в горизонтальном направлении, в котором выполняется большинство снимков. При нахождении снимаемого объекта находящегося вертикально в небе, например самолеты в авиа-шоу и аэростаты, дисплей-видоискатель (монитор) 9 будет находится в удобном для просмотра положении. Для изменения положения корпуса аппарата 7, крепление штатива к фотоаппарату (3D-головка или шаровая головка штатива) 12 изменяется и объектив 8 будет установлен в нужном направлении. Если снимаемый объект находится внизу (что бывает гораздо реже) надо просто перевернуть аппарат и дисплей-видоискатель (монитор) 9 опять будет находится в удобном для просмотра положении.
[65]Во время похода по лесу или горной местности массивный зеркальный или беззеркальный фотоаппарат благодаря установке на новой конструкции штатива становится более удобным и требует только поддержания фотоаппарата одной рукой. При этом все время фотоаппарат готов к съемке.
