[2]ГОФРИРОВАННАЯ ВОДОПРОПУСКНАЯ ТРУБА
[3]Полезная модель относится к строительству искусственных сооружений, в частности, водопропускных труб под насыпями железных и автомобильных дорог.
[4]Известна одноочковая металлическая гофрированная труба, включащая тело трубы, уложенное либо на фундамент, либо на грунтовую подушсу. и оголовок. Янковский О.Я. Водопропускные трубы под насыпями, М., Транспорт, 1982 г., с.42-53.
[5]Недостаток этой трубы заключается в том, что она имеет ограниченное (до 8 м) отверстие и, кроме того, возникает необходимость большой строительной высоты насыпи (если труба круглого сечения). При эллиптической трубе с замкнутым контуром возникааот большие напряжения и, как следствие, опасность потери устойчивости нижней части ( лотка) гофрированной трубы.
[6]Наиболее близким по технической сущности и достигаемому результату к заявляешй является бетонный арочный мост-труба, включающий гофрированную металлическую трубу составного по высоте сечения, оголовок, грунтовую подушку, размещенную в котловане и грунтовую засыпку. Труба состоит из нижней гоФриПОД НАСЫПЬЮ
[7]рованной металлической арочной части - лотка, уложенной на грунтовую подушку, и верхней арочной гофрированной части, состоящей из железобетонной арки и соединенной с ней арки из гофрированного металла, имеющих общую опорную площадку. Верхняя арочная часть и низшяя арочная часть - лоток соединены между собой посредством упруго-скользящего соединения. Труба содержит оголовок коридорного типа. Упруго-скользящее соединение позволяет снизить сжимающие силы на нижнюю часть - лоток и предотвратить потерю его устойчивости. Патент Канады N И89332, кл. E01F 5/00, опубл. 25.06.85г.).
[8]Недостаток трубы такой конструкции заключается в повышенной материалоемкости оголовка коридорного типа и повышенных трудозатратах при сооружении трубы.
[9]Технический результат предлагаемой полезной модели заключается в снижении материалоемкости и трудозатрат при сооружении водопропускной трубы.
[10]Сущность предлагаемой полезной модели состоит в том, что в гофрированной водопропускной трубе под насыпью, включающей тело трубы, оголовок, грунтовую подушку, размещенную в котловале , и грунтовую засыпку, причем тело трубы состоит из верхней арочной части, образованной из имеющих общую опорную площадку - гофрированной металлической арки и объединенной с ней железобетонной арки и нижней гофрированной металлической части - лотка, уложенной на грунтовую подушку выпуклостью вниз и соединенной с опорной площадкой верхней арочной части посредством упруго-скользящего соединения, оголовок снабжен портальными стенками., жестко соединенными с торцами верхней и нижней арочных частей трубы, при этом каждая портальная стенка разделена на расположенные в шедаых параллельных плоскостях с возмотоостью вертикального перемещения друг относительно друга верхнюю часть, соединенную с верхней арочной частью, и нижнюю часть, соединенную с нижней арочной частью, а мааду плоскостями соприкосновения верхней и нишей частей портальной стенки выполнен деформационный вюв, представляющий собой зазор шириной 15-20 мм. заполненный пластичным гидроизоляционным материалом, при этом длина верхней части портальной стенки равна В - S + mh/tgd, м, длина ниадей части портальной стенки равна Ь S + 6 м, где
[11]В,Ь - длина соответственно верхней и нижней частей портальной стенки:
[12]h - высота верхней части портальной стенки до уровня проезда;
[13]а - угол наклона откоса в направлении продольной оси насыпи;
[14]О,8 ш 1 - коэффициент условий работы;
[15]S - ширина отверстия трубы.
[16]Сущность полезной модели поясняется чертежами, где
[17]на фиг.1 представлено поперечное сечение I-I (фиг.4) трубы по продольной оси насыпи;
[18]на фиг. 2 - схематическое изображение узла А на фиг.1;

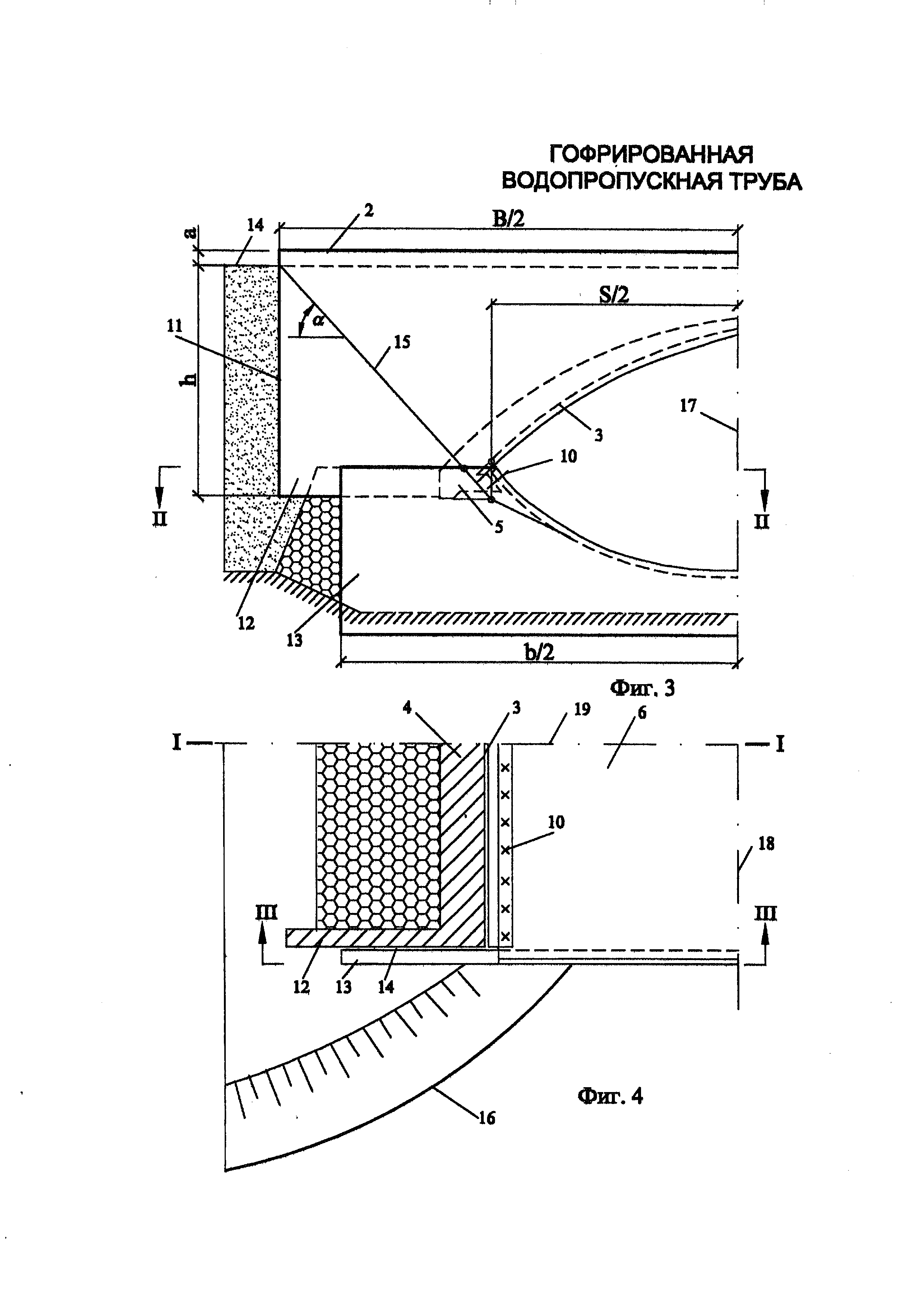

[19]на фиг. 3 - поперечный разрез III-III на фиг. 4;
[20]на фиг. 4 - продольный разрез П-П на фиг. 3.
[21]Гофрированная водопропускная труба под насыпью содержит тело трубы 1, оголовок 2, грунтовую подушку 3, размещенную в котловане 4 и грунтовую засыпку 5. Тело трубы в поперечном сечении состоит из верхней арочной части, образованной из
[22]гофрированной металлической арки 6 и объединенной с ней железобетонной арки 7. Они имеют общую опорную площадку 8. В нижней своей части тело трубы содержит арку 9 из гофрированного металла, уложенную на грунтовую подушу выпуклостью вниз. Нижняя арочная часть соединена с верхней арочной частью посредством упруго скользящего соединения - узел А (фиг.2). Конструктивно этот узел может быть выполнен, например, в виде болтового соединения, при этом болты 10 в опорной площадке 8 закрепляются жестко, а через арку 9 проходят сквозь удлиненные вырезы, позволяющие относительное смещение арки 9 и опорной площадки 8, причем упругость соединения создается за счет прижатия гайками. Усилие F, возникающее в арке 9 нижней части трубы, не может превышать усилия P-f; F P-f, где Р - усилие растяжения в болтах 10, создаваеше прижимными гайками, f коэффициент трения между элементами 8 и 9 после указанного прижатия гайками.
[23]Тело трубы укладывается нижней арочной частью в грунтовую подушку. В предлагаемой водопропускной трубе предусмотрен оголовок портального типа, включающий вертикальную стенку 11, установленную перпендикулярно к оси трубы.
[24]Портальная вертикальная стенка И разделена на две части верхнюю 12, жестко присоединенную к железобетонной арке 7, (фиг.4) и нижнюю 13 часть, жестко присоединенную к арке 9 из гофрированного металла. Верхняя часть 12 портальной стенки возвышается над уровнем проезда 14 на величину а, обеспечивающую безопасность движения. Нижняя часть 13 портальной стенки заглубляется в недренирующий грунт для предотвращения фильтрации под трубой. Верхняя 12 и нижняя 13 части портальной стенки расположены в смедаых параллельных плоскостях с возможностью вертикального перемещения относительно друг друга посредством упруго скользящего соединения (фиг.2). Меаду плоскостями соприкосновения верхней 12 и нишей 13 частей портальных стенок выпо/мен деформационный шов U, представляющий собой зазор шириной 15-20 тл, заполненный пластичным гидроизоляционным материалом.
[25]Длина верхней части 12 портальной стенки определяется из выражения
[26]а длина нижней части 13 портальной стенки при этом равна b S+6 м, причем В Ь, где
[27]В.Ь длина соответственно верхней и нижней частей портальной стенки, м;
[28]h - высота верхней части портальной стенки до уровня проезда, м;
[29]S - ширина отверстия трубы, м;
[30]и угол наклона откоса в направлении продольной оси насыпи , град.;
[31]О,8 m 1 коэффициент условий работы.
[32]Граница откосов насыпи у трубы показана линиями 15 и 16, оси симметрии трубы показаны линиями 17, 18 и 19.
[33]Особенности работы предлагаемого технического решения следующие. В водопропускной трубе эллиптического поперечного сечения имеют место следующее недостатки: в лотке (нижней
[35]части эллипса) возникают повышенные напряжения, что приводит к потере его устойчивости. В техническом решении, принятом нами за прототип эти недостатки были устранены устройством составного сечения верхней и нижней арочных частей трубы и соединением этих частей посредством упруго-скользящего соединения . Однако в этой конструкции был применен оголовок коридорного типа, где нет поперечных элементов, препятствующих относительным перемещениям верхней и нижней арочных частей. Но использование оголовка коридорного типа требует повышенных затрат материалов и трудозатрат на разработку котлованов и обустройство грунтовой подушки, изоляции и т.д.
[36]При использовании оголовка портального типа предлагаемой конструкции появляются поперечные к оси трубы элементы, пре пятствуюпше относительным смещениям верхней и нишей частей трубы. Этот недостаток в предлзугаемом техническом решении был устранен применением портального оголовка раздельного типа, что сделало конструкцию трубы более экономичной.
