[1]Полезная модель относится к области строительства водопропускных сооружений из металлических гофрированных труб и может использована, например, при строительстве и восстановлении разрушенных малых и средних мостов и водопропускных систем.
[2]Известна конструкция противофильтрационного экрана для предотвращения подмыва основания металлической гофрированной трубы и скопления воды под ней, при этом противофильтрационный экран предусматривается по концам металлической гофрированной трубы и выполняется преимущественно из цементно-грунтовой или глинощебеночной смесей, либо железобетона, бетона или гофрированного металла (см. напр. «Рекомендации по проектированию и строительству водопропускных сооружений из металлических гофрированных структур на автомобильных дорогах общего пользования с учетом региональных условий», РОСАВТОДОР, М. - 2009 г., п.6.3, стр.45-50).
[3]Недостатком известной конструкции является невысокая надежность в части исключения предотвращения подмыва основания металлической гофрированной трубы и скопления воды под ней, а также недостаточная сопротивляемость металлической гофрированной трубы к нагрузкам, деформациям передаваемых от грунта и сил морозного пучения, от возможных карчеходов и ледоходов, длительные сроки строительства и высокие затраты по содержанию водопропускных сооружений в виде металлических гофрированных труб. При кажущейся простоте технологии изготовления известной конструкции, а именно, железобетонных и бетонных экранов, с небольшими отклонениями от технологии производства работ и попадания в тело конструкции противофильтрационного экрана различных технических продуктов (строительный мусор, элементы конструкций и т.д.), происходит изменение свойств, что приводит к частичному разрушению, и в дальнейшем полному разрушению задолго до окончания проектного срока эксплуатации. Также, разрушения железобетонных и бетонных экранов происходят из-за не правильной укладки арматуры, вследствие, чего происходит неравномерное распределение нагрузок и разрушение защитного слоя, появление грибков, высолов, коррозия арматуры на поверхностях данных экранов.
[4]В основу полезной модели поставлена задача создания конструкции армированного углепластикового противофильтрационного экрана для предотвращения подмыва основания металлической гофрированной трубы и скопления воды под ней, обеспечения надежности, долговечности армированного углепластикового противофильтрационного экрана и металлической гофрированной трубы, сопротивляемости металлической гофрированной трубы к нагрузкам, деформациям передаваемых от грунта и сил морозного пучения, от возможных карчеходов и ледоходов, обеспечивая устойчивость при напорном или полунапорном режиме протекания водного потока с расчетным и максимальным расходом, снижения сроков строительства и затрат по эксплуатационному содержанию металлической гофрированной трубы.
[5]Поставленная задача решается тем, что противофильтрационный экран для металлических гофрированных труб выполнен в виде двух армированных углепластиковых листов с отогнутыми под тупым углом боковыми частями, при этом ширина отогнутых боковых частей составляет не менее 0,5 диаметра металлической гофрированной трубы, при этом армированные углепластиковые листы выполнены с высотой над металлической гофрированной трубой не превышающей высоту насыпи над трубой, а под трубой с высотой равной сумме расчетной глубины сезонного промерзания грунта и дополнительного заглубления с учетом местных гидрологических условий, причем высота армированных углепластиковых листов под трубой не должна превышать 3 диаметров металлической гофрированной трубы, а общая высота каждого армированного углепластикового листа не превышает 5 диаметров металлической гофрированной трубы, при этом в каждом армированном углепластиковом листе выполнено отверстие для пропуска и крепления металлической гофрированной трубы и монтажные проушины.
[6]Поскольку противофильтрационный экран для металлических гофрированных труб выполнен из армированных углепластиковых листов с отогнутыми под тупым углом боковыми частями, а ширина отогнутых боковых частей составляет не менее 0,5 диаметра металлической гофрированной трубы, при этом армированные углепластиковые листы выполнены с высотой над металлической гофрированной трубой не превышающей высоту насыпи над трубой, а под трубой с высотой равной сумме расчетной глубины сезонного промерзания грунта и дополнительного заглубления с учетом местных гидрологических условий, причем высота армированных углепластиковых листов под трубой не должна превышать 3 диаметров металлической гофрированной трубы, а общая высота каждого армированного углепластикового листа не превышает 5 диаметров металлической гофрированной трубы, при этом в каждом армированном углепластиковом листе выполнено отверстие для пропуска и крепления металлической гофрированной трубы и монтажные проушины, обеспечивается предотвращение подмыва основания металлической гофрированной трубы и скопления воды под ней, обеспечения надежности, долговечности армированного углепластикового противофильтрационного экрана и металлической гофрированной трубы, сопротивляемости металлической гофрированной трубы к нагрузкам, деформациям передаваемых от грунта и сил морозного пучения, от возможных карчеходов и ледоходов, обеспечивая устойчивость при напорном или полунапорном режиме протекания водного потока с расчетным и максимальным расходом, снижения сроков строительства и затрат по эксплуатационному содержанию металлической гофрированной трубы.

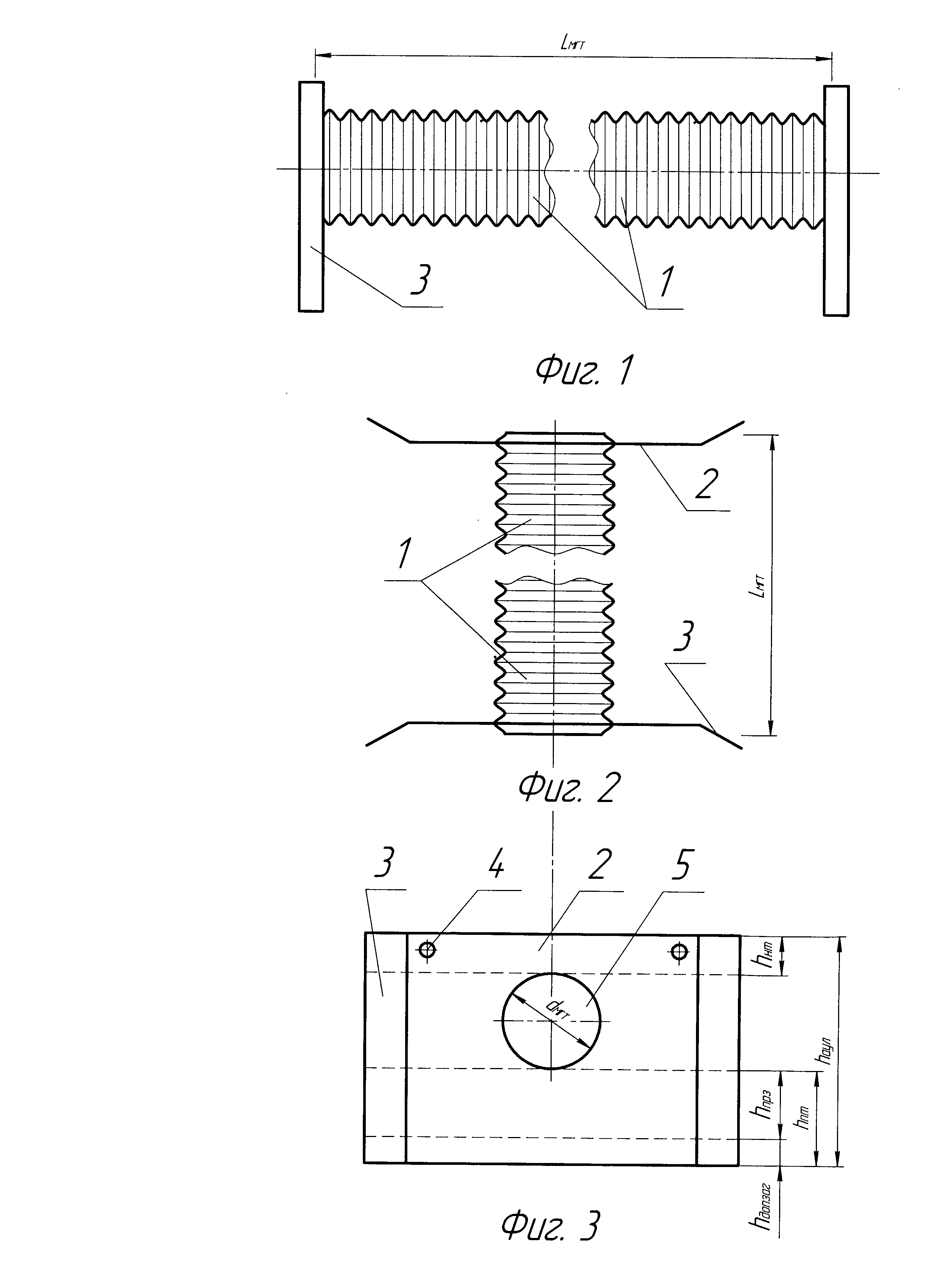

[7]На графическом материале изображен противофильтрационный экран для металлических гофрированных труб: фиг.1 вид экрана и металлической гофрированной трубы сбоку, фиг.2 вид экрана и трубы сверху и фиг.3 вид армированного углепластикового листа.
[8]Противофильтрационный экран для металлической гофрированной трубы 1 состоит из двух армированных углепластиковых листов 2 с отогнутыми под тупым углом боковыми частями 3, при этом в каждом армированном углепластиковом листе 2 выполнено отверстие 5 для пропуска и крепления металлической гофрированной трубы 1 и монтажные проушины 4.
[9]Противофильтрационный экран для металлической гофрированной трубы устанавливается и работает следующим образом.
[10]Перед началом установки, производится инженерно-геологические и гидрологические изыскания для расчета высоты hаул армированных углепластиковых листов 2 противофильтрационного экрана. Для этого суммируются высота hнт листа над металлической гофрированной трубой 1, диаметр металлической гофрированной трубы dMГT и высота hпт листа под металлической гофрированной трубой 1. При определении hпт суммируются расчетная глубина сезонного промерзания грунта hпрз и дополнительное заглубление с учетом местных гидрологических условий hдопзаг. Расчетная глубина сезонного промерзания грунта hпрз определяется согласно СНиП 2.02.04-88 «Основания и фундаменты», а дополнительное заглубление hдопзаг с учетом местных гидрологических условий зависит от фактического расположения металлической гофрированной трубы 1 на местности согласно проекта, и учитывает, имеются ли рядом болота, открытые и подземные ручьи и т.д. После получения проектного решения изготавливают углепластиковые листы 2 высотой hаул, а также производятся работы по устройству котлована под армированные углепластиковые листы 2. Далее за монтажные проушины 4 устанавливают готовые армированные углепластиковый листы 2 в котлованы так, чтобы ось отверстия 5 в листах 2 совпадала с осью металлической гофрированной трубы 1 длиной LМГТ. Зафиксировав армированные углепластиковые листы 2 производится обратная засыпка противофильтрационного экрана. Далее, через отверстие 5 армированных углепластиковых листов 2 производится пропуск и крепление элементов металлической гофрированной трубы 1.
[11]Параметры элементов конструкции армированного углепластикового противофильтрационного экрана для металлической гофрированной трубы выбраны экспериментальным путем и обеспечивают работоспособность водопропускного сооружения.
[12]Диапазон применения данного армированного углепластикового противофильтрационного экрана для водопропускных гофрированных конструкций широк и может быть применяться в разных регионах Российской Федерации, за исключением районов с наличием вечномерзлых грунтов.
