[1]Изобретение относится к области экологии, в частности созданию микроклимата в производственных помещениях: промышленных (заводских и фабричных цехах и др.), сельскохозяйственных (животноводческих комплексах, теплицах и оранжереях), жилых и офисных, а также и в объектах здравоохранения.
[2]Известен паровой увлажнитель воздуха [1], состоящий из резервуара для воды, ультразвукового преобразователя, создающего вибрацию в воде резервуара, и генерирующий поток пара во внутренней камере, сообщающейся с каналом для прохода пара к распылителю, через который он поступает в помещение. Однако этот увлажнитель воздуха имеет недостатки:
[3]- на нем из-за наличия в воде карбонатных солей образуется накипь, приводящая к неработоспособности увлажнителя;
[4]- при его работе выделяется пар, содержащий частички солей, покрывающих белым налетом мебель, стены помещения и отрицательно влияющих на здоровье людей и животных, так как вода содержит различные нерастворимые в воде соли кальция (например, CaCO3).
[5]Известен паровой увлажнитель воздуха - прототип [5], содержащий сменный картридж с компонентами ионно-обменной смолы, изменяющий химическую структуру воды и солей, переходящих в бикарбонатное растворимое в воде состояние. При этом накипь временно не образуется, но через 2-3 месяца работы картридж выходит из строя и требуется его замена. Применение ионно-обменного метода при очистке воды имеет серьезные минусы:
[6]- требуется регулярно восстанавливать химические реагенты или проводить их замену после выработки в среднем раз в три месяца, что влечет дополнительные финансовые затраты;
[7]- возникает необходимость утилизации использованных реагентов;
[8]- главным недостатком ионно-обменной смолы является низкий показатель гидрофильности, так как смола медленно отдает свои ионы воде и вследствие этого процесс смягчения воды имеет недостаточно высокую скорость.
[9]Цель предлагаемого изобретения - повышение эффективности очистки воздуха от бактерий и грибковой флоры, от карбонатных нерастворимых в воде солей, выбрасываемых увлажнителем в атмосферу и отрицательно влияющих на окружающую среду, в том числе на организмы людей, животных и растений, структурирования воды и минимизации затрат за счет моделирования процессов увлажнения воздуха.
[10]Сущность изобретения «Универсальный увлажнитель воздуха» заключается в следующих отличиях от приведенных прототипов:

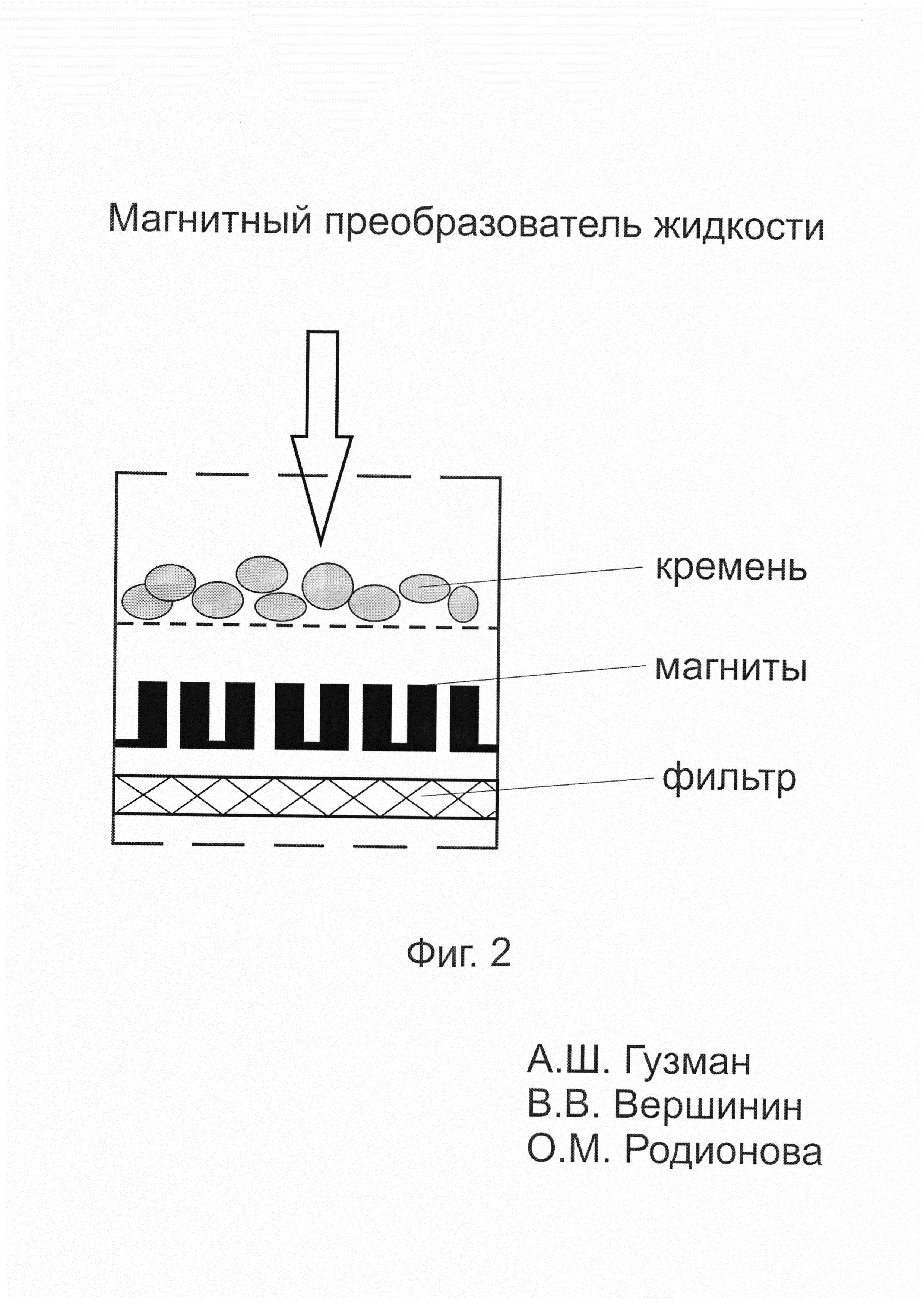

[11]- увлажнение воздуха производится с помощью магнитного преобразователя жидкости (фиг. 2), содержащего магниты, кристаллы кремния и фильтр, обеспечивающего получение экологически чистой структурированной магнитной воды, которую можно использовать для питья и полива растений;
[12]- в зависимости от площади и объема помещения устанавливаются универсальные увлажнители различной производительности, т.е. вместо одного УВВ с большей производительностью - несколько с меньшей.

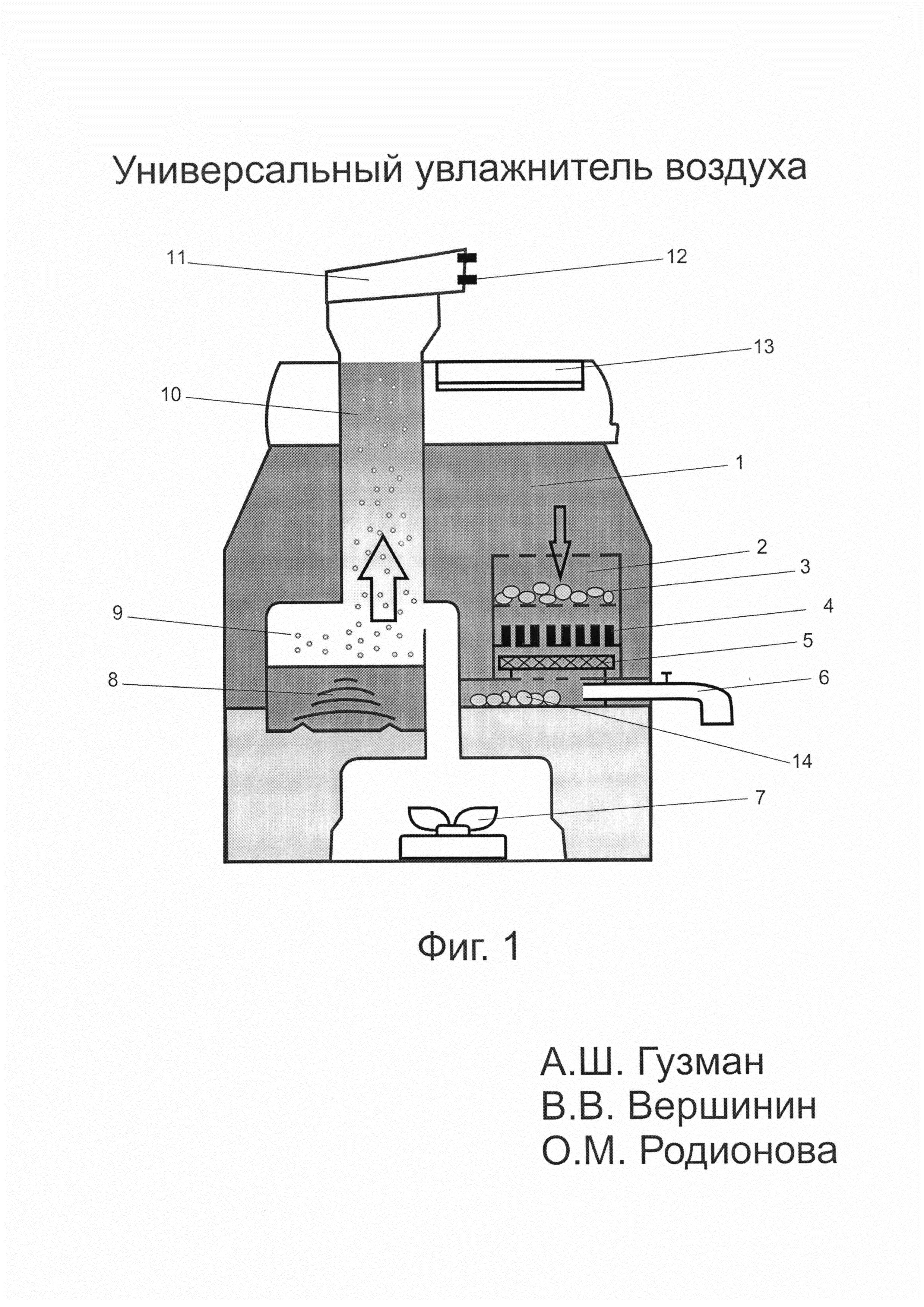

[13]Предлагаемый паровой универсальный увлажнитель воздуха (фиг. 1) включает в себя: резервуар с водой 1, ультразвуковой преобразователь 8, генерирующий поток пара, вентилятор 7, распылитель увлажнителя 11, отдельно представленный на фиг. 3, с магнитами 12, внутреннюю камеру 9, канал для прохода пара 10, крышку 13, дополнительно вместо картриджа с ионно-обменной смолой установленный магнитный преобразователь жидкости 2, отдельно представленный на фиг. 2, содержащий магниты 4, кремень 3 и фильтр 5.
[14]Универсальный увлажнитель воздуха работает следующим образом: при снятой крышке 13 вода заливается в резервуар 1, при наполнении которого перетекает через магнитный преобразователь жидкости 2, проходя через кристаллы кремния 3 и магнитное поле, создаваемое магнитами 4, способствующее уничтожению бактерий и грибковой флоры, структурируется, так как карбонатные соли переходят в бикарбонатное растворимое в воде состояние, и затем, проходя через фильтр, который задерживает примеси, перетекает в сторону ультразвукового преобразователя 8, за счет вибрации которого образовавшиеся капли воды смешиваются с воздухом, нагнетаемым вентилятором малой мощности 7, и в виде пара из внутренней камеры 9 по каналу 10 проходят в распылитель 11 и через магнитное поле, создаваемое магнитами 12, выбрасываются в помещение. Под магнитным преобразователем воздуха 2 размещены кристаллы кремния 14, которые образуют с водой коллоиды, поглощающие грязь и микрофлору, связывают тяжелые металлы, осаждают их на дно емкости, нейтрализуют вредное действие хлора, поглощают радионуклиды, уничтожают микроорганизмы и вирусы, подавляют рост вызывающих гнилостные процессы бактерий, дополнительно способствуют структурированию воды, которая обладает мощной каталитической активностью, повышает окислительно-восстановительные процессы, становится чистой, приобретает лечебные свойства, долго не портится, проходя через фильтр 5 выливается через установленный кран 6 и может использоваться для питья и полива растений.
[15]Таким образом, в помещении создается воздушная среда со структурированным водяным паром без содержания частичек карбонатных солей и практически без бактерий и грибковой флоры, в результате получается экологически чистая структурированная магнитная вода, которую можно использовать для питья и полива растений.
[16]Предложенное устройство «Универсальный увлажнитель воздуха» способствует соблюдению установленных экологических требований. Его применение имеет положительный эффект за счет омагничивания и структурирования воды, проявляющийся в трех сферах:
[18]- минимизация эксплуатационных затрат, снижение материалоемкости, трудозатрат в промышленных масштабах;
[19]- снижение финансовых затрат за счет отказа от закупок и частой замены дорогих комплектующих;
[20]- увеличение рентабельности сельхозпроизводства за счет повышения урожайности растений в теплицах и оранжереях, способствующего импортозамещению растениеводческой продукции;
[22]- создание благоприятных условий для улучшения экологической обстановки;
[23]- снижение или предотвращение образование накипи в увлажнителе, белого налета на стенах помещений и мебели;
[24]- способствование оздоровлению организмов людей в помещениях различного назначения: жилых, офисных, объектах здравоохранения, производственных (заводских и фабричных цехах и др.),
[25]- способствование оздоровлению организмов животных и растений в сельскохозяйственных помещениях: животноводческих комплексах, теплицах и оранжереях;
[26]- предупреждение ряда заболеваний людей, животных и растений путем снижения наличия бактерий и вирусов в окружающей среде при выведении отложенных солей в виде налета на стенах помещений и мебели;
[27]- получение экологически чистой растениеводческой продукции защищенного грунта;
[28]- получение экологически чистой структурированной магнитной воды, которую можно использовать для питья и полива растений;
[30]- улучшение условий производства и жизнедеятельности населения;
[31]- способствование наращиванию экспорта растениеводческой и животноводческой продукции, сырья и продовольствия по мере насыщения ими внутреннего рынка;
[32]- способствование устойчивому развитию сельских территорий;
[33]- сохранение трудовых ресурсов и территориальной целостности страны;
[34]- увеличение продолжительности жизни за счет улучшения здоровья населения при использовании универсального увлажнителя воздуха.
[36]1. Вода и магнит. В.И. Классен. Наука, 1973.
[37]2. Магнитная обработка водных систем. Тезисы докладов IV Всесоюзной НПК ВДНХ.
[38]3. «Эколого-гигиеническая оценка увлажнителя воздуха, оснащенного постоянными магнитами. Отчет НИИ экологии человека и гигиены окружающей среды им. Сысина А.И. РАМН.
[39]4. Накипь: как она образуется и как с ней бороться. Статья www.udi.ru/clauses/na UP/.
[40]5. К вопросу о терапевтическом эффекте воды, обработанной магнитным полем (нормализует холестериновый обмен и положительно влияет на течение заболевания). Л.Н. Клячкин, ВВ. Лисин. НИИТЭХИМ. Тезисы докладов IV Всесоюзной НПК ВДНХ.
[41]6. Лечение больных обледермитом нижних конечностей магнитной водой. В.А. Данилин, Ю.А. Свешников, Е.В. Утехин, Е.А. Куликов. Куйбышевский мединститут. Тезисы докладов IV Всесоюзной НПК ВДНХ.
[42]7. Влияние магнитного поля на кинетику растворения карбоната кальция. Н.А. Розно, О.Г. Крылов, О.Б. Брук, В.И. Классен. НИИ технико-экономических исследований (НИИТЭХИМ) подготовлено и издано, Москва, у. Кирова 37а, 1981 г.
[44]9. Патент РФ №2395755, а.с. 924453 по заявке от 2006 г.
[45]10. Щедрость магнита безмерна. В.И. Классен. Наука, 1993 г.
[47]12. SU 924458, F24F 6/16, 1980.
[48]13. SU 1423864, F24F 3/14, 1986.
[49]14. Будем худеть вместе. Структурированная кремниевая вода. Л. Шилова. http://ludmila-shilova.livejourmal.com/6748.html
