Объектив типа рыбий глаз

Изобретение может быть использовано в качестве фотографического объектива. Объектив состоит из двух оптических компонентов. Первый компонент состоит по ходу лучей из одиночного отрицательного мениска, одиночного плоско-вогнутого мениска, обращенных вогнутыми поверхностями к плоскости изображения, склеенной линзы, состоящей по ходу лучей из плоско-выпуклой линзы и двояковогнутого мениска, и одиночной двояковыпуклой линзы. Второй компонент состоит по ходу лучей из положительной линзы, склеенной из двояковогнутой и двояковыпуклой линз и обращенной выпуклой поверхностью к плоскости изображения, и одиночной двояковыпуклой линзы. Для показателей преломления оптических материалов линз выполняются соотношения, указанные в формуле изобретения. Технический результат - увеличение отношения заднего отрезка к фокусному расстоянию более 4 крат, что позволит использовать объектив с зеркальными фотоаппаратами, и повышение технологичности. 2 ил., 2 табл.

Объектив типа рыбий глаз, состоящий по ходу лучей из двух оптических компонентов, разделенных воздушным промежутком, первый из которых по ходу лучей выполнен из одиночного отрицательного мениска, обращенного вогнутой поверхностью к плоскости изображения, одиночной отрицательной линзы, обращенной вогнутой поверхностью к плоскости изображения, и склеенной линзы, состоящей по ходу лучей из положительной и отрицательной линз, второй оптический компонент выполнен по ходу лучей из первой положительной склеенной линзы, состоящей из отрицательной и двояковыпуклой линз, и второй положительной линзы, отличающийся тем, что вторая одиночная отрицательная линза первого оптического компонента выполнена в виде плоско-вогнутой линзы, склеенная линза первого оптического компонента выполнена склеенной из плоско-выпуклой линзы и двояковогнутой линзы, в первый оптический компонент введена одиночная двояковыпуклая линза, установленная по ходу лучей за склеенной линзой, первая положительная склеенная линза второго оптического компонента выполнена из двояковогнутой и двояковыпуклой линз и обращена выпуклой поверхностью к плоскости изображения, вторая положительная линза второго оптического компонента выполнена одиночной двояковыпуклой, причем имеют место соотношения

1.45<n₂=n₇=n₈<1.5

65<ν₂=ν₇=ν₈<75

1.6<n₃=n₅<1.65

1.7<n₆<1.8,

где n₂, n₃, n₅, n₆, n₇ и n₈ - показатели преломления материала по ходу лучей второй, третьей, пятой, шестой, седьмой и восьмой линз соответственно для линии спектра D,

ν₂, ν₇ и ν₈ - коэффициенты дисперсии по ходу лучей второй, седьмой и восьмой линз соответственно для линии спектра D.

Изобретение относится к оптическому приборостроению и может быть использовано в качестве фотографического объектива.

Известен объектив типа рыбий глаз, описанный в патенте US №3850509, МПК G02B 9/64, опубликованном 26.11.1974 г. Фотографический объектив типа рыбий глаз состоит по ходу лучей из отрицательного мениска, обращенного выпуклой поверхностью к плоскости предметов, положительного мениска, обращенного выпуклой поверхностью к плоскости предметов, отрицательной линзы, обращенной вогнутой поверхностью к плоскости изображения, склеенного положительного мениска, обращенного выпуклой стороной к плоскости предметов, состоящего по ходу луча из отрицательного и положительного менисков, обращенных выпуклыми сторонами к плоскости предметов, плоскопараллельной пластинки, выполняющей роль светофильтра, положительного склеенного мениска, состоящего по ходу луча из отрицательной линзы, обращенной вогнутой поверхностью к плоскости изображения, и положительной линзы, обращенной выпуклой поверхностью к плоскости предметов, положительного мениска, обращенного выпуклой поверхностью к плоскости изображения, и двояковыпуклой склеенной положительной линзы, состоящей по ходу луча из отрицательного мениска, обращенного выпуклой стороной к плоскости предметов, и двояковыпуклой положительной линзы, причем имеют место следующие соотношения:

где ƒ - фокусное расстояние объектива, ƒ₁₂₃ - фокусное расстояние первой, второй и третьей линз, ƒ₂ - фокусное расстояние второй линзы, r₈ - радиус кривизны склеенной поверхности четвертой линзы, ν₄ и ν₅ - число аббе линз, входящих в склеенную линзу четыре, r₉ - радиус кривизны линзы четыре со стороны плоскости изображения, r₁₃ - радиус кривизны склеенной поверхности пятой линзы.

Однако данный объектив обладает недостаточно большим отношением заднего фокального отрезка к фокусному расстоянию и недостаточной технологичностью, так как отсутствуют радиусы, равные бесконечности.

Наиболее близким аналогом к предлагаемому изобретению является объектив типа рыбий глаз, описанный в патенте US №3734600, МПК G02B 9/60, опубликованном 22.05.1973 г. Объектив типа рыбий глаз состоит по ходу лучей из двух оптических компонентов, разделенных воздушным промежутком, первый из которых по ходу лучей выполнен из первого и второго одиночных отрицательных менисков, обращенных вогнутыми поверхностями к плоскости изображения, и склеенной линзы, расположенной за вторым одиночным отрицательным мениском, второй оптический компонент выполнен по ходу лучей из первой положительной склеенной линзы и второй положительной линзы. Склеенная линза первого оптического компонента выполнена из двояковыпуклой линзы и отрицательного мениска, обращенного выпуклой поверхностью к плоскости изображения. Первая склеенная линза второго оптического компонента склеена из отрицательного мениска, обращенного выпуклой поверхностью к плоскости предмета, и двояковыпуклой линзы, вторая положительная линза второго оптического компонента выполнена склеенной из плоско-выпуклой линзы и отрицательного мениска, обращенного выпуклой поверхностью к плоскости изображения. Кроме того, имеют место следующие соотношения:

R₇<0,

где ƒ - фокусное расстояние всего объектива; R₁ - радиус кривизны первой по ходу луча поверхности первой линзы; R₂ - радиус кривизны второй по ходу луча поверхности первой линзы; R₃ - радиус кривизны первой по ходу луча поверхности второй линзы; R₄ - радиус кривизны второй по ходу луча поверхности второй линзы; R₇ - радиус кривизны второй по ходу луча поверхности четвертой линзы.

Однако данный объектив обладает недостаточно большим отношением заднего фокального отрезка к фокусному расстоянию (2,4608), что при масштабировании объектива до фокусного расстояния в 8,5 мм соответствует фокальному отрезку значительно меньше 38 мм, что, в свою очередь, не позволит использовать объектив в зеркальных фотоаппаратах, а также недостаточной технологичностью, так как отсутствуют радиусы, равные бесконечности.

Задачей изобретения является создание объектива типа рыбий глаз с повышенными эксплуатационными характеристиками.

Технический результат - увеличение отношения заднего отрезка к фокусному расстоянию более 4,5 крат, что позволит использовать объектив с зеркальными фотоаппаратами, и повышение технологичности.

Это достигается тем, что в объективе типа рыбий глаз, состоящем по ходу лучей из двух оптических компонентов, разделенных воздушным промежутком, первый из которых по ходу лучей выполнен из одиночного отрицательного мениска, обращенного вогнутой поверхностью к плоскости изображения, одиночной отрицательной линзы, обращенной вогнутой поверхностью к плоскости изображения, и склеенной линзы, состоящей по ходу лучей из положительной и отрицательной линз, второй оптический компонент выполнен по ходу лучей из первой положительной склеенной линзы, состоящей из отрицательной и двояковыпуклой линз, и второй положительной линзы, в отличие от известного, вторая одиночная отрицательная линза первого оптического компонента выполнена в виде плоско-вогнутой линзы, склеенная линза первого оптического компонента выполнена склеенной из плоско-выпуклой линзы и двояковогнутой линзы, в первый оптический компонент введена одиночная двояковыпуклая линза, установленная по ходу лучей за склеенной линзой, первая положительная склеенная линза второго оптического компонента выполнена из двояковогнутой и двояковыпуклой линз и обращена выпуклой поверхностью к плоскости изображения, вторая положительная линза второго оптического компонента выполнена одиночной двояковыпуклой, причем имеют место соотношения

1.45<n₂=n₇=n₈<1.5

65<ν₂=ν₇=ν₈<75

1.6<n₃=n₅<1.65

1.7<n₆<1.8,

где n₂, n₃, n₅, n₆, n₇ и n₈ - показатели преломления материала второй, третьей, пятой, шестой, седьмой и восьмой по ходу лучей линз соответственно для линии спектра D,

ν₂, ν₇ и ν₈ - коэффициенты дисперсии второй, седьмой и восьмой по ходу лучей линз соответственно для линии спектра D.

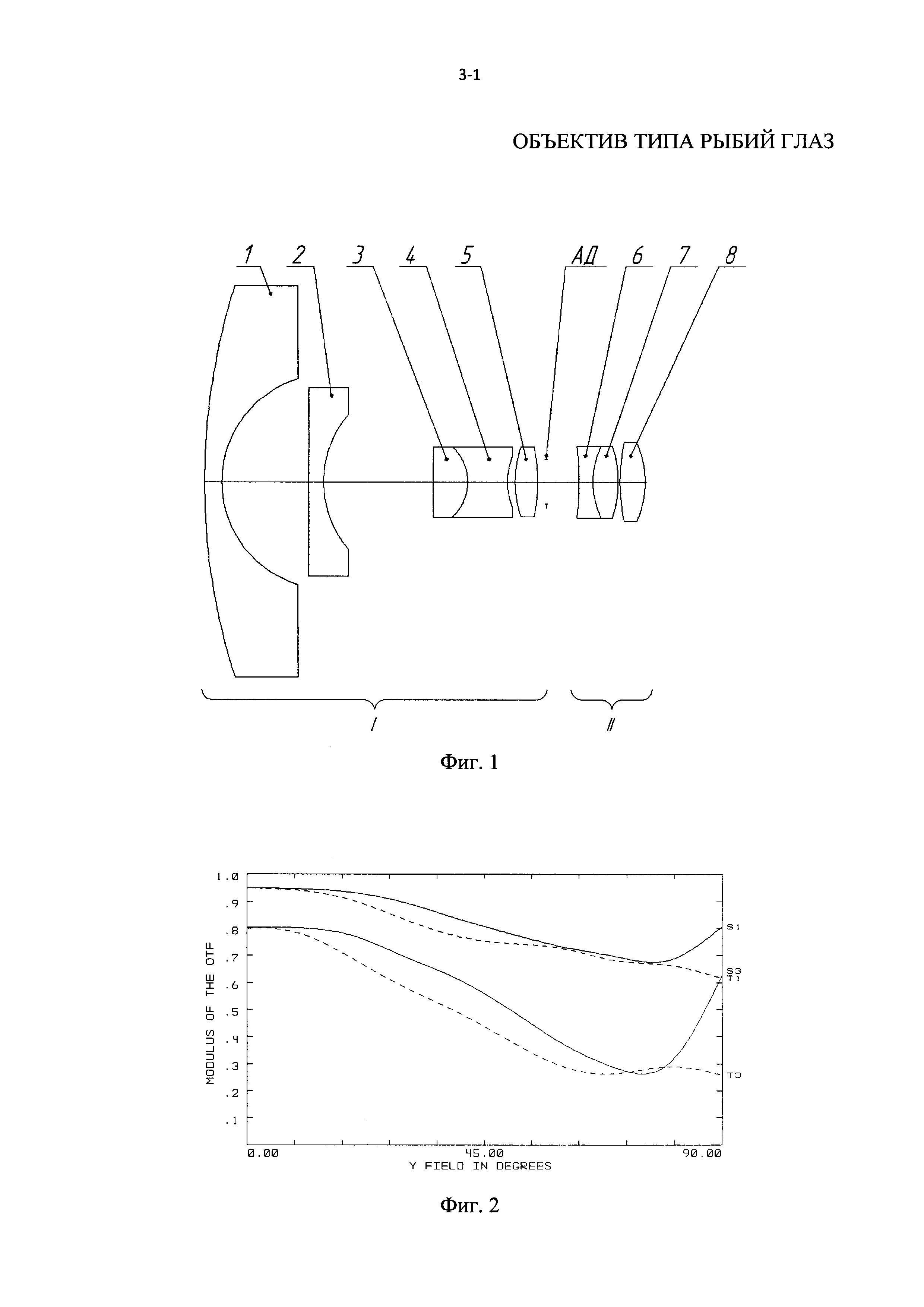

На фиг. 1 изображена оптическая схема объектива, на фиг. 2 - частотно-контрастная характеристика предлагаемого объектива для 10 л/мм и 30 л/мм, длины волн.

Объектив типа рыбий глаз (фиг. 1) состоит из двух оптических компонентов, первый из которых выполнен по ходу лучей из отрицательного мениска 1, обращенного выпуклой поверхностью к плоскости предмета, отрицательной плоско-вогнутой линзы 2, обращенной вогнутой поверхностью к плоскости изображения, склеенной линзы, состоящей по ходу лучей из положительной плоско-выпуклой линзы 3 и двояковогнутой линзы 4, обращенной вогнутой поверхностью к плоскости изображения, и одиночной двояковыпуклой линзы 5. Второй оптический компонент состоит по ходу лучей из склеенной линзы, выполненной из двояковогнутой линзы 6 и двояковыпуклой линзы 7, обращенной выпуклой поверхностью к плоскости изображения, и одиночной двояковыпуклой линзы 8. Апертурная диафрагма расположена между одиночной двояковыпуклой линзой 5 первого оптического компонента и двояковогнутой линзой 6, склеенной с двояковыпуклой линзой 7 второго оптического компонента на расстоянии 6,6 мм от двояковогнутой линзы 6, склеенной с двояковыпуклой линзой 7.

Объектив типа рыбий глаз работает следующим образом.

Световой поток, исходящий из плоскости предмета, находящейся в бесконечности, проходит через отрицательный мениск 1, плоско-вогнутую линзу 2, плоско-выпуклую линзу 3, склеенную с двояковогнутой линзой 4, через двояковыпуклую линзу 5, двояковогнутую линзу 6, склеенную с двояковыпуклой линзой 7, и через двояковыпуклую линзу 8. Далее световой поток, пройдя через все оптические элементы объектива типа рыбий глаз, строит изображение в плоскости наилучшей установки, в которой находится фотоприемное устройство (на фиг. не указано). Фокусировка объектива на конечное расстояние осуществляется перемещением всей оптической схемы.

В качестве конкретного примера реализации изобретения рассчитан объектив типа рыбий глаз, исправленный в спектральном диапазоне от 435 нм до 656 нм с конструктивными данными, представленными в табл. 1.

Рассчитанный объектив типа рыбий глаз имеет следующие характеристики:

Для данного объектива имеют место соотношения

1.45<n₂=n₇=n₈=1,48746<1.5

65<ν₂=ν₇=ν₈=70,084<75

1.6<n₃=n₅=1,624351<1.65

1.7<n₆=l,755234<1.8

В таблице 2 приведены длины волн и весовые коэффициенты предлагаемого светосильного объектива для 10 л/мм и 30 л/мм по варианту конкретного исполнения.

Объектив типа рыбий глаз имеет две плоские оптические поверхности: первая - у отрицательной плоско-вогнутой линзы 2 первого оптического компонента, вторая - у положительной плоско-выпуклой линзы 3, склеенной с двояковогнутой линзой 4. Кроме того, вторая, шестая и седьмая линзы объектива сделаны из одинакового материала, что характеризует его повышенную технологичность. Таким образом, обеспечено получение технического результата: создан объектив типа рыбий глаз с увеличенным отношением заднего отрезка к фокусному расстоянию более 4,5 крат, что позволит использовать объектив с зеркальными фотоаппаратами и с повышенной технологичностью.
