патент
№ RU 2686411
МПК B25B27/18

СЪЕМНИК

Авторы:
Ковальчук Александр Павлович Вафин Ильдус Закеевич KOVALCHUK ALEKSANDR PAVLOVICH
Все (6)
Номер заявки
2018114346
Дата подачи заявки
18.04.2018
Опубликовано
25.04.2019
Страна
RU
Дата приоритета
08.07.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
1
Реферат

Изобретение относится к нефтепромысловому оборудованию, в частности к съемнику для извлечения полой детали с оборванной резьбовой частью. Съемник содержит втулку, выполненную со сплошной цилиндрической поверхностью на наружной боковой стенке, при этом на коническом участке тяги просверлены четыре глухих отверстия, в каждое из которых запрессован одним концом отдельный штифт. Причем втулка имеет четыре элемента зацепления, которые выполнены в виде плашек для сцепления с внутренней стенкой извлекаемой детали, каждая из которых выполнена с конической, расширенной в сторону конического участка тяги, поверхностью на внутренней стенке. Каждая плашка установлена между двумя рядом расположенными упомянутыми штифтами, причем на наружной стенке плашек выполнен поперечный паз, в который установлено незамкнутое кольцо из пружинной проволоки, прижимающее плашки к тяге. Технический результат заключается в расширении технических возможностей и упрощении конструкции устройства. 3 ил.

Формула изобретения

Съемник для извлечения полой детали с оборванной резьбовой частью, содержащий втулку, выполненную с соосно расположенной цилиндрической выборкой, и снабженную элементами зацепления тягу, имеющую на одном конце наружную резьбу с гайкой и двумя лысками под ключ, а на другом конце - конический участок, расположенный напротив цилиндрической выборки втулки, при этом тяга выполнена с возможностью осевого перемещения внутри втулки, отличающийся тем, что втулка выполнена со сплошной цилиндрической поверхностью на наружной боковой стенке, при этом на коническом участке тяги просверлены четыре глухих отверстия, в каждое из которых запрессован одним концом отдельный штифт, причем втулка имеет четыре элемента зацепления, которые выполнены в виде плашек для сцепления с внутренней стенкой извлекаемой детали, каждая из которых выполнена с конической, расширенной в сторону конического участка тяги, поверхностью на внутренней стенке, причем каждая плашка установлена между двумя рядом расположенными упомянутыми штифтами, причем на наружной стенке плашек выполнен поперечный паз, в который установлено незамкнутое кольцо из пружинной проволоки, прижимающее плашки к тяге.

Описание

Изобретение относится к нефтепромысловому оборудованию, в частности к ручному инструменту, и может быть использовано при ремонте оборудования нефтяных и газовых скважин, например, для извлечения оборванной резьбовой части патрубка из планшайбы.

Известен съемник для извлечения резьбовых элементов (Патент SU 1184661, МПК В25В 27/067, опубл. 15.10.1985, Бюл. №38), содержащий стержень с резьбовым отверстием на конце и установленный на нем с возможностью перемещения груз, при этом стержень выполнен со сквозным продольным пазом и дополнительным резьбовым отверстием на свободном конце, а съемник снабжен фиксатором положения груза в пазу. Известный съемник позволяет извлекать только резьбовые неполые элементы с наружной резьбой, такие как - болт и шпилька.

Также известен съемник (А. свид. SU 1269987 В25В 27/00, опубл. 15.11.1986), содержащий коаксиально установленные втулку, выполненную в виде цанги, на лепестках которой расположены зубья, и тягу, снабженную коническим наконечником. Тяга имеет возможность осевого перемещения внутри цанги. Цанга внутренней поверхностью лепестков взаимодействует с коническим наконечником. В такой конструкции захват извлекаемой детали осуществляется внедрением в нее зубьев лепестков цанги и при извлечении деталей вращением цанги может произойти разрушение лепестков.

Наиболее близким к предлагаемому является съемник (Патент RU 99740, МПК В25В 27/00, опубл. 27.11.2010, Бюл. №33), содержащий втулку, выполненную с соосно расположенной цилиндрической выборкой, и снабженную элементами зацепления, тягу, имеющую на одном конце наружную резьбу с гайкой и двумя лысками под ключ, а на другом конце - конический участок, расположенный напротив цилиндрической выборки втулки, при этом тяга выполнена с возможностью осевого перемещения внутри втулки.

Недостаток прототипа состоит в том, что он не обеспечивает извлечение из резьбовой выборки полого элемента с наружной резьбой, так как элементы зацепления выполнены в нем в виде бойков. Бойки установлены на втулке радиально и имеют малую площадь контакта со стенкой извлекаемого элемента. При повороте съемника бойки скользят по стенке извлекаемого элемента. При сильном прижатии бойков к стенке, они деформируют стенку и резьбу этого элемента, препятствуя извлечению полого элемента с наружной резьбой. Также прототип имеет сложную конструкцию из-за наличия в тяге продольного паза и втулки сложной формы. Наружная боковая стенка втулки выполнена четырехступенчатой и в этой втулке выполнены радиальные отверстия для бойков, выполнено резьбовое отверстие для штифта, на одном конце наружной боковой стенки имеется выступ с продольными сквозными отверстиями, а на другом конце - нарезана резьба.

Технической задачей изобретения является расширение технических возможностей и упрощение конструкции.

Поставленная задача решается тем, что в съемнике, содержащем втулку, выполненную с соосно расположенной цилиндрической выборкой, и снабженную элементами зацепления, тягу, имеющую на одном конце наружную резьбу с гайкой и двумя лысками под ключ, а на другом конце -конический участок, расположенный напротив цилиндрической выборки втулки, при этом тяга выполнена с возможностью осевого перемещения внутри втулки, новым является то, что втулка выполнена со сплошной цилиндрической поверхностью на наружной боковой стенке, при этом на коническом участке тяги просверлены четыре глухих отверстия, которые в поперечном сечении тяги расположены под прямым углом друг от друга, причем в каждое глухое отверстие тяги запрессован одним концом отдельный штифт, причем элементы зацепления выполнены в количестве четырех штук и в виде плашек, каждая из которых выполнена с конической, расширяющейся в сторону конического участка тяги, поверхностью на внутренней стенке, причем каждая плашка установлена между двумя рядом расположенными штифтами, причем на наружной стенке плашек выполнен поперечный паз, причем в эти пазы установлено незамкнутое кольцо из пружинной проволоки, прижимающее плашки к тяге.

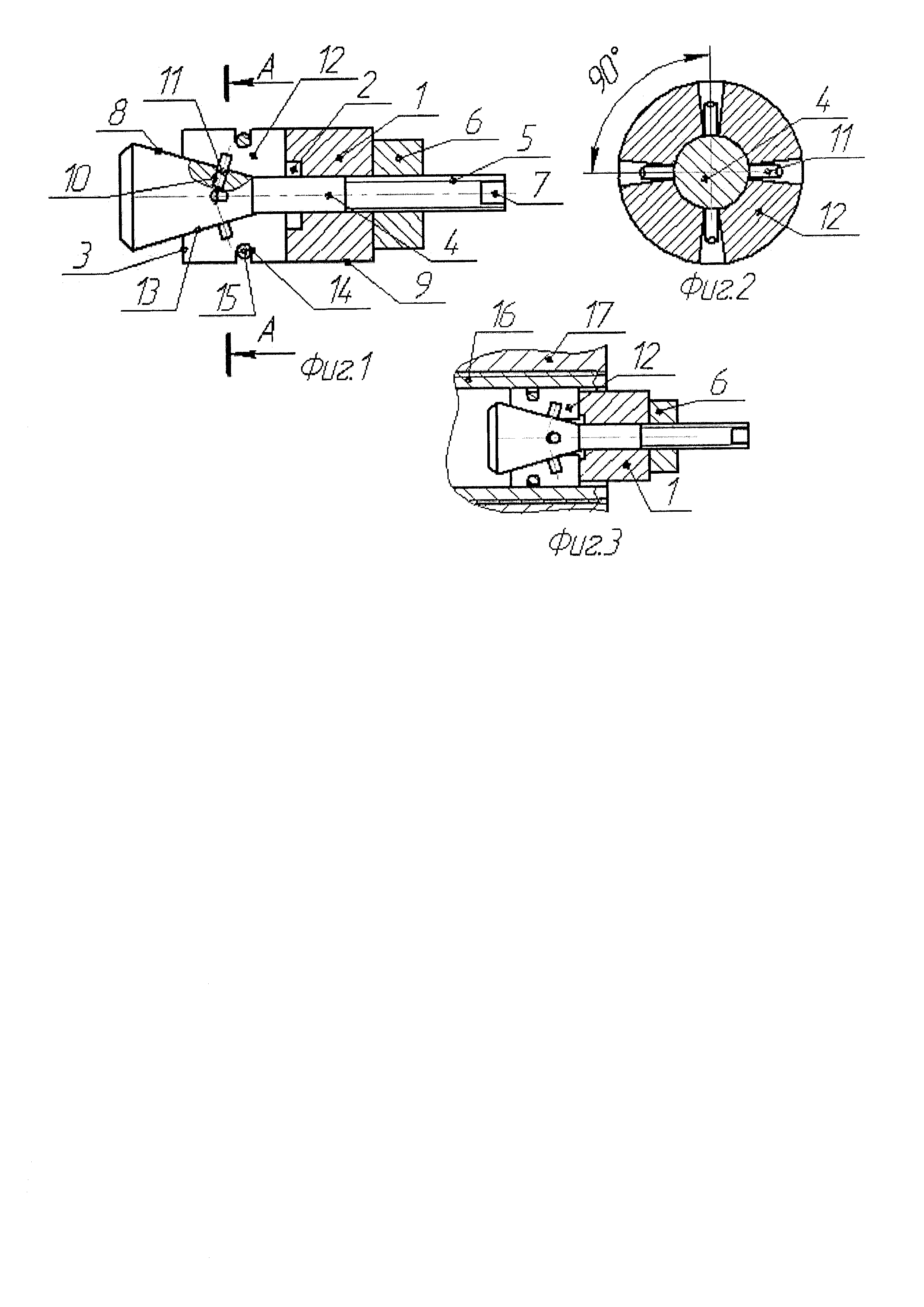

На фиг. 1 изображен предлагаемый съемник в разрезе; на фиг. 2 - разрез А-А фиг. 1; на фиг. 3 - вид на съемник, поясняющий принцип его работы.

Съемник для извлечения полой детали с оборванной резьбовой частью, содержит втулку 1, выполненную с соосно расположенной цилиндрической выборкой 2, и снабженную элементами зацепления 3, тягу 4, имеющую на одном конце наружную резьбу 5 с гайкой 6 и двумя лысками 7 под ключ, а на другом конце - конический участок 8, расположенный напротив цилиндрической выборки 2 втулки 1. При этом тяга 4 выполнена с возможностью осевого перемещения внутри втулки 1. Втулка 1 выполнена со сплошной цилиндрической поверхностью на наружной боковой стенке 9. На коническом участке 8 тяги 4 просверлены четыре глухих отверстия 10, которые в поперечном сечении тяги расположены под прямым углом друг от друга. В каждое глухое отверстие 10 тяги запрессован одним концом отдельный штифт 11. Элементы зацепления 3 выполнены в количестве четырех штук и в виде плашек 12, каждая из которых выполнена с конической, расширяющейся в сторону конического участка 8 тяги 4, поверхностью 13 на внутренней стенке. Каждая плашка 12 установлена между двумя рядом расположенными штифтами 11. На наружной стенке плашек 12 выполнен поперечный паз 14. В эти пазы установлено незамкнутое кольцо 15 из пружинной проволоки, прижимающее плашки к тяге 4, и удерживающее таким образом плашки в устройстве. Благодаря штифтам 11 плашки 12 располагаются на тяге 4 на одинаковых расстояниях друг от друга.

Съемником для извлечения полой детали с оборванной резьбовой частью пользуются следующим образом. В исходном положении устройства плашки 12 незамкнутым кольцом 15 прижаты к тяге 4 и расстояние между наружными стенками двух, расположенных друг против друга плашек, минимальное. В таком положении левую часть съемника вводят во внутреннюю полость извлекаемой детали 16, например, оборванной резьбовой части патрубка планшайбы 17 нефтяной скважины. Затем, удерживая тягу 4 за лыски 7 гаечным ключом, вращением гайки 6 производится перемещение втулки 1 влево относительно тяги 4. При этом втулка 1 перемещает влево плашки 12. Эти плашки коническими поверхностями 13 взаимодействуют с коническим участком 8 тяги 4 и перемещаются от тяги в радиальном направлении. Из-за этого расстояние между наружными стенками двух, расположенных друг против друга плашек 12 увеличивается и плашки фиксируют съемник внутри извлекаемой детали 16. Далее за лыски 7 тяги 4 гаечным ключом поворачивают съемник против часовой стрелки. При этом, связанная с плашками 12, извлекаемая деталь 16 откручивается и выходит из резьбовой выборки базовой детали, например, планшайбы 17.

В предложенном съемнике для извлечения полой детали с оборванной резьбовой частью элементы зацепления выполнены в виде плашек. Они, благодаря значительной площади их наружных стенок, надежно сцепляются с внутренней стенкой извлекаемой детали. Это позволяет извлекать вращением съемника из резьбовой выборки полую деталь с наружной резьбой. Из-за этого расширяются технические возможности предложенного съемника. В прототипе в тяге имеется продольный паз, а втулка имеет сложную форму с четырехступенчатой наружной боковой стенкой. В предложенном устройстве в тяге отсутствует продольный паз, а втулка выполнена с гладкой наружной боковой стенкой. Поэтому по сравнению с прототипом упрощается конструкция предложенного устройства.

Перечень использованной информации

Патент SU 1184661, МПК В25В 27/067, опубл. 15.10.1985, Бюл. №38

А. свид. SU 1269987 В25В 27/00, опубл. 15.11.1986

Патент RU 99740, МПК В25В 27/00, опубл. 27.11.2010, Бюл. №33
