патент
№ RU 2626398
МПК B01J23/00

Катализатор гидроочистки углеводородного сырья

Авторы:
Климов Олег Владимирович Данилевич Владимир Владимирович Герасимов Евгений Юрьевич
Все (21)
Номер заявки
2016143886
Дата подачи заявки
09.11.2016
Опубликовано
27.07.2017
Страна
RU
Дата приоритета
24.06.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Реферат

Изобретение относится к катализаторам получения нефтяных дистиллятов с низким содержанием серы. Описан катализатор, содержащий, мас. %: [Со(HO)(CHO)][MoO(CHO)] 33,0-43,0%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия AlBOсо структурой норбергита - 5,0-25,0; натрий - не более 0,03; γ-AlO- остальное. Входящий в состав катализатор борат алюминия AlBOсо структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°. Катализатор имеет удельную поверхность 130-180 м/г, объем пор 0,35-0,65 см/г, средний диаметр пор 7-12 нм и представляет собой частицы с сечением в виде круга, трилистника или четырехлистника с диаметром описанной окружности 1,0-1,6 мм и длиной до 20 мм. После сульфидирования по известным методикам катализатор содержит, мас. %: Мо - 10,0-14,0; Со - 3,0-4,3; S - 6,7-9,4; носитель - остальное. Технический результат - получение катализатора, имеющего максимальную активность в целевых реакциях, протекающих при гидроочистке углеводородного сырья. 3 з.п. ф-лы, 1 табл., 7 пр.

Формула изобретения

1. Катализатор гидроочистки углеводородного сырья, включающий в свой состав кобальт, молибден и носитель, отличающийся тем, что он содержит, мас. %: [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] 33,0-43,0%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0-25,0; натрий - не более 0,03; γ-Al2O3 - остальное.
2. Катализатор по п. 1, отличающийся тем, что входящий в состав катализатор борат алюминия Al3BO6 со структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°.
3. Катализатор по п. 1, отличающийся тем, что он имеет удельную поверхность 130-180 м2/г, объем пор 0,35-0,65 см3/г, средний диаметр пор 7-12 нм и представляет собой частицы с сечением в виде круга, трилистника или четырехлистника с диаметром описанной окружности 1,0-1,6 мм и длиной до 20 мм.
4. Катализатор гидроочистки углеводородного сырья по п. 1, отличающийся тем, что после сульфидирования он содержит, мас. %: Мо - 10,0-14,0; Со - 3,0-4,3; S - 6,7-9,4; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0-25,0; натрий - не более 0,03; γ-Al2O3 - остальное.

Описание

Изобретение относится к катализаторам гидроочистки для получения нефтепродуктов с низким содержанием серы.

В настоящее время Российские нефтеперерабатывающие заводы перешли к производству моторных топлив, по остаточному содержанию серы соответствующих новым российским и европейским стандартам [ГОСТ Р 52368-2005. (ЕН 590-2004). Топливо дизельное ЕВРО. Технические условия; ГОСТ Р 51866-2002. (ЕН 228-1999). Бензин неэтилированный.]. Поскольку существующие марки российских катализаторов не позволяют резко снизить содержание серы в получаемых продуктах без ужесточения условий проведения процесса гидроочистки, чрезвычайно актуальной задачей является создание новых катализаторов, позволяющих получать моторные топлива с низким остаточным содержанием серы при условиях проведения процессов, осуществимых на российских нефтеперерабатывающих заводах без их коренной реконструкции.

Известны различные нанесенные катализаторы гидроочистки углеводородного сырья, однако общим недостатком для них является высокое остаточное содержание серы в получаемых продуктах.

Чаще всего для проведения гидрообессеривания нефтяного сырья используют катализаторы, содержащие оксиды кобальта и молибдена, нанесенные на оксид алюминия. Так известен катализатор гидрообессеривания [Заявка РФ №2002124681, C10G 45/08, B01J 23/887, 16.09.2002], содержащий в своем составе оксид кобальта, оксид молибдена и оксид алюминия, отличающийся тем, что имеет соотношение компонентов, мас. %: оксид кобальта 3,0-9,0, оксид молибдена 10,0-24,0 мас. %, оксид алюминия остальное, удельную поверхность 160-250 м2/г, механическую прочность на раздавливание 0,6-0,8 кг/мм2. При этом процесс гидроочистки ведут при температуре 310-340°C, давлении 3,0-5,0 МПа, при соотношении водород/сырье 300-500 нм33 и объемной скорости подачи сырья 1,0-4,0 ч-1. Основным недостатком такого катализатора гидроочистки является высокое содержание серы в получаемых продуктах.

Снижение остаточного содержания серы в получаемых нефтепродуктах достигается путем использования катализаторов, обладающих повышенной активностью. Ранее катализаторы гидроочистки чаще всего готовили методом влажного смешения гидроксида алюминия с соединениями активных металлов с последующей формовкой, сушкой и прокалкой. Такие катализаторы описаны в патентах РФ №№1774555, 2073566, 2103065, 2137541, 2147256, 2189860, 2271861. Общим недостатком для этих катализаторов является низкая активность в гидроочистке.

В последние годы для приготовления катализаторов гидроочистки используют метод нанесения активных металлов на уже сформованный носитель. В качестве носителя чаще всего используют оксид алюминия с определенным размером и формой гранул и определенными текстурными характеристиками. Носитель часто модифицируют различными добавками, в том числе и соединениями бора. При этом, модифицирующие добавки вводят в носитель либо до стадии его формования, путем соосаждения модификаторов и алюминия из совместных растворов [Journal of Catalysis 115 (1989) 441-451], либо путем смешения гидроксида алюминия с модифицирующим соединением на стадии приготовления пасты для формовки [US №6147432], либо вводят добавку методом пропитки в сформованный носитель, с последующей сушкой и прокалкой [Catalysis Today 107-108 (2005) 551-558].

Введение активных металлов, чаще всего Со, Ni, Mo и W в состав катализатора осуществляют путем пропитки сформованного носителя водными растворами их солей. При этом, могут использовать как раздельное нанесение активных металлов путем пропитки в несколько стадий [РФ №№2242501, 2246987], так и их нанесение из совместных растворов, стабилизированных различными агентами [РФ №№2073567, 2216404, 2306978].

С целью повышения гидрообессеривающей активности катализаторов при их приготовлении используют носитель с улучшенными текстурными характеристиками, при этом удельная поверхность катализатора достигает 300 м2/г, а средний диаметр пор лежит в интервале 8-11 нм, что обеспечивает хороший доступ серосодержащих молекул к активным центрам катализатора. Так, известен катализатор [РФ №2192923, C10G 45/08, B01J 27/188, B01J 35/10, 20.11.2002] на основе оксида алюминия, который содержит в пересчете на весовое содержание оксида: 2-10 мас. % оксида кобальта СоО, 10-30 мас. % оксида молибдена MoO3 и 4-10 мас. % оксида фосфора Р2О5, с площадью поверхности по методу БЭТ в интервале 100-300 м2/г и средним диаметром пор в интервале 8-11 нм.

Известен катализатор гидроочистки нефтяных фракций [РФ №2286846, B01J 23/78, B01J 23/83, C10G 45/08, 10.11.2006], который содержит оксиды кобальта, молибдена, натрия, лантана, бора и фосфора и имеет следующий состав, мас. %: СоО 2,5-4,0; MoO3 8,0-12,0; Na2O 0,01-0,08; La2O3 1,5-4,0; P2O5 2,0-5,0; B2O3 0,5-3,0; Al2O3 - остальное.

Известен катализатор гидрообессеривания дизельной фракции [РФ №2313392, B01J 37/02, B01J 21/02, C10G 45/08, 13.10.2006], имеющий объем пор 0,3-0,7 мл/г, удельную поверхность 200-350 м2/г и средний диаметр пор 9-13 нм, содержащий следующие компоненты, мас. %: соединения кобальта с концентрацией 2,5-7,5 в пересчете на СоО, соединения молибдена с концентрацией 12-25 в пересчете на MoO3, лимонную кислоту с концентрацией 15-35, соединения бора 0,5-3,0 в пересчете на B2O3, оксид алюминия Al2O3 - остальное, при этом кобальт, молибден, лимонная кислота и бор могут входить в состав комплексных соединений различной стехиометрии.

Общим недостатком для вышеперечисленных катализаторов, является то, что с их использованием не удается достичь низкого остаточного содержания серы в получаемых продуктах.

Наиболее близким к предлагаемому техническому решению является описанный в [Пат. РФ №2472585, B01J 23/882, 20.01.2013] катализатор, содержащий, мас. %: Мо - 8,0-15,0; Со или Ni - 2,0-5,0; S - 5,0-15,0; В - 0,5-2,0; С - 0,5-7,0; Al2O3 - остальное, при этом носитель содержит, мас. %: В - 0,7-3,0; Al2O3 - остальное и имеет удельную поверхность 170-300 м2/г, объем пор 0,5-0,95 см3/г и средний диаметр пор 7-22 нм, и представляет собой частицы с сечением в виде трилистника с диаметром описанной окружности 1,0-1,6 мм и длиной до 20 мм, имеющие механическую прочность 2,0-2,5 кг/мм.

Основным недостатком известного катализатора является то, что он имеет неоптимальный химический состав, что обуславливает его низкую активность в гидроочистке.

Предлагаемое изобретение решает задачу создания улучшенного катализатора гидроочистки, характеризующегося:

1. Оптимальным химическим составом катализатора, носитель которого содержит в качестве компонента, определяющего каталитические свойства борат алюминия Al3BO6 со структурой норбергита с концентрацией 5,0-25,0 мас. %. Данный компонент обеспечивает уровень кислотности, способствующий минимизации нежелательного химического взаимодействия между активными металлами (Со и Мо) и носителем, и селективному получению наиболее активного в гидроочистке сульфидного компонента - Co(Ni)MoS фазы типа II.

2. Оптимальными текстурными характеристиками, обусловленными присутствием в катализаторе частиц бората алюминия Al3BO6 со структурой норбергита, представляющего собой частицы с размерами от 10 до 200 нм, способствующими получению носителя и катализатора, объем и размер пор которого обеспечивают доступ всех подлежащих превращению молекул сырья к активному компоненту.

Технический результат - получение катализатора, имеющего максимальную активность в целевых реакциях, протекающих при гидроочистке углеводородного сырья.

Задача решается катализатором гидроочистки углеводородного сырья, который содержит, мас. %: [Со(Н2О)26Н5О7)]2[Mo4O116Н5О7)2] 33,0-43,0%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0-25,0; натрий - не более 0,03; γ-Al2O3 - остальное. При этом входящий в состав катализатор борат алюминия Al3BO6 со структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°.

Катализатор имеет удельную поверхность 130-180 м2/г, объем пор 0,35-0,65 см3/г, средний диаметр пор 7-12 нм, и представляет собой частицы с сечением в виде круга, трилистника или четырехлистника с диаметром описанной окружности 1,0-1,6 мм и длиной до 20 мм.

После сульфидирования по известным методикам он содержит, мас. %: Мо - 10,0-14,0; Со - 3,0-4,3; S - 6,7-9,4; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0-25,0; натрий - не более 0,03; γ-Al2O3 - остальное.

Отличительным признаком предлагаемого катализатора по сравнению с прототипом является его химический состав, а именно, то, что заявляемый катализатор содержит, мас. %: [Со(Н2О2)2(C6H5O7)]2[Mo4O116Н5О7)2] 33,0-43,0%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0-25,0; натрий - не более 0,03; γ-Al2O3 - остальное. Выход содержания компонентов катализатора за заявляемые границы приводит к снижению активности катализатора.

Вторым отличительным признаком предлагаемого катализатора по сравнению с прототипом является то, что он имеет удельную поверхность 130-180 м2/г, объем пор 0,35-0,65 см3/г, средний диаметр пор 7-12 нм, и представляет собой частицы с сечением в виде круга, трилистника или четырехлистника с диаметром описанной окружности 1,0-1,6 мм и длиной до 20 мм.

Третьим отличительным признаком предлагаемого катализатора по сравнению с прототипом является то, что входящий в состав катализатор борат алюминия Al3BO6 со структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°.

Технический результат складывается из следующих составляющих:

1. Заявляемый химический состав катализатора обуславливает максимальную активность в целевых реакциях, протекающих при гидроочистке углеводородного сырья. Наличие в составе катализатора бората алюминия Al3BO6 со структурой норбергита с заявляемой концентрацией обеспечивает уровень кислотности, способствующий минимизации нежелательного химического взаимодействия между активными металлами (Со и Мо) и носителем, и селективному получению наиболее активного в гидроочистке сульфидного компонента - CoMoS фазы типа II.

2. Наличие в составе катализатора бората алюминия Al3BO6 со структурой норбергита представляющего собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8° способствует достижению текстурных характеристик катализатора, обеспечивающих доступ всех подлежащих превращению молекул сырья к активному компоненту.

3. Наличие в составе катализатора биметаллических комплексных соединений [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] обеспечивает дальнейшее формирование в катализаторе, при его эксплуатации в гидроочистке, наиболее активного компонента - CoMoS фазы типа II в форме частиц оптимальной для катализа морфологии, локализованных в доступных для всех подлежащих превращению молекул сырья.

Описание предлагаемого технического решения.

Готовят носитель, содержащий борат алюминия Al3BO6 со структурой норбергита и γ-Al2O3.

Берут навеску продукта термической активации гидраргиллита (ПТАГ), приготовленного по технологии центробежной термоактивации (ИК СО РАН, ТУ 2175-040-03533913-2007), или любой другой технологии, обеспечивающей получение ПТАГ со следующими характеристиками: массовая доля рентгеноаморфной фазы, %, не менее 80; доля потери массы при прокаливании при (900±20)°C, % - 10-12; удельная поверхность, м2/г, не менее 120; суммарный объем пор (влагоемкость), см3/г, не менее 0,1; массовая доля гиббсита (гидраргиллита), %, не более 5; массовая доля натрия оксида, %, не более 0,5. Навеску измельчают на планетарной мельнице до частиц со средним размером 20 мкм.

Навеску измельченного порошка гидратируют при перемешивании в течение двух часов в нагретых до 50°C слабоконцентрированных растворах азотной кислоты (кислотный модуль 0,03). После чего полученную суспензию фильтруют под вакуумом и многократно промывают дистиллированной водой. В результате получают влажный осадок. Гидротермальную обработку отмытого осадка проводят в автоклаве в водных растворах азотной кислоты с добавлением заданного количества борной кислоты при температуре раствора выше 100°C. После завершения гидротермальной обработки раствор охлаждают до комнатной температуры, автоклав разгружают, содержимое сосуда репульпируют дистиллированной водой до получения суспензии пригодной для распылительной сушки. Далее проводят сушку на распылительной сушилке при температуре воздуха на входе в сушилку 280°C и непрерывном перемешивании суспензии. Готовый порошок борсодержащего гидроксида алюминия выгружают из стакана циклонного пылеуловителя распылительной сушилки.

Далее готовят формовочную массу методом смешения и пептизации полученного порошка в лабораторном смесителе с Z-образными лопастями в присутствии водного раствора аммиака. Раствор аммиака готовили таким образом, чтобы количество аммиака водного 25% составляло 1,5 мл на 40 г порошка после распылительной сушки.

Готовую пластичную массу перегружают из смесителя в формовочный цилиндр лабораторного экструдера и продавливают через отверстие фильеры, обеспечивающее получение экструдатов готового носителя с сечением в форме круга, трилистника или четырехлистника с размером от вершины трилистника до середины основания от 1,0 до 1,6 мм.

Затем проводят термообработку экструдатов, включающую в себя сушку и прокалку. Сушку экструдатов проводят в сушильном шкафу при температуре (110±10)°C в течение 2-х часов. Термическую обработку проводят в муфельной печи с подачей сжатого воздуха в печь. Экстру даты в фарфоровой чашке помещали в печь и прокаливают при температуре (550±10)°C в течение 4 ч.

Готовый носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0-25,0; натрий - не более 0,03; γ-Al2O3 - остальное, и имеет удельную поверхность 200-280 м2/г, объем пор 0,6-0,8 см3/г, средний диаметр пор 7-12 нм, и представляет собой частицы с сечением в виде круга, трилистника или четырехлистника с диаметром описанной окружности 1,0-1,6 мм и длиной до 20 мм.

Входящий в состав носителя борат алюминия Al3BO6 со структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°.

С использованием данного носителя готовят нанесенный катализатор. Сначала готовят пропиточный раствор, содержащий биметаллическое комплексное соединение [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2]. Для этого отвешивают заданные количества парамолибдата аммония (NH4)6Mo7O24⋅4H2O, кобальта (II) основного карбоната СоСО3⋅mCo(ОН)2⋅nH2O, кислоты лимонной моногидрата. Мерным цилиндром отмеряют заданное количество воды дистиллированной. В колбу наливают отмеренное количество воды и помещают якорь магнитной мешалки. Колбу помещают на нагревательную поверхность магнитной мешалки с подогревом. Устанавливают скорость вращения мешалки 300 об/мин и температуру раствора 60°C. Загружают в колбу отмеренное количество кислоты лимонной и перемешивают при визуальном контроле. Затем в колбу к раствору кислоты лимонной добавляют навеску парамолибдата аммония при постоянном перемешивании и поддержании температуры раствора (60±5)°C. Раствор перемешивают до образования однородного прозрачного раствора, содержащего комплексное соединение - цитрат молибдена (VI) (NH4)4[Mo4(C6H5O7)2O11]. Навеску кобальта (II) основного карбоната добавляют к ранее полученному водному раствору цитрата молибдена (VI). При этом жидкость вспенивается, а ее температура повышается до 70°C. Перемешивание продолжают при (65-70)°C до получения однородного прозрачного раствора темно-вишневого цвета, не содержащего мути, пузырьков и пены. Раствор содержит кобальт и молибден в форме биметаллического комплексного соединения [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2].

Приготовленный раствор переливают в тарированный мерный цилиндр, после чего объем раствора доводят до заданного количества добавлением дистиллированной воды.

Полученным раствором пропитывают борсодержащий носитель, при этом используют либо пропитку носителя по влагоемкости, либо из избытка раствора. Пропитку проводят при температуре 15-90°C в течение 5-60 мин при периодическом перемешивании, в случае пропитки из избытка раствора после пропитки избыток раствора сливают с катализатора и используют для приготовления следующих партий катализатора. После пропитки катализатор сушат на воздухе при температуре 100-200°C.

В результате, получают катализатор, содержащий [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] 33,0-43,0%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0-25,0; натрий - не более 0,03; γ-Al2O3 - остальное. При этом входящий в состав катализатор борат алюминия Al3BO6 со структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°.

После сульфидирования по известным методикам, катализатор содержит мас. %: Мо - 10,0-14,0; Со - 3,0-4,3; S - 6,7-9,4; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0-25,0; натрий - не более 0,03; γ-Al2O3 - остальное.

Сущность изобретения иллюстрируется следующими примерами.

Пример 1

Согласно известному решению [Пат. РФ №2472585]

К 100 г порошка гидроксида алюминия AlOOH, имеющего структуру бемита с размером кристаллов 45-60 , со средним размером агломератов 30-40 мкм, содержащего примеси в количестве, мас. %, не более: Na2O - 0,002; Fe2O3 - 0,01; SiO2 - 0,015 при непрерывном перемешивании в смесителе с Z-образными лопастями добавляют 3 мл концентрированной азотной кислоты, 80 мл водного раствора, содержащего 7 г оксида бора В2О3 и 5 г кислородсодержащих соединений, в качестве которых используют смесь 2,5 г триэтиленгликоля и 2,5 г пентаэритрита. Весовые отношения компонентов смеси - гидроксид алюминия : вода : азотная кислота : оксид бора : кислородсодержащие соединения =1:0,8:0,03:0,07: 0,05.

Образовавшуюся пасту перемешивают при 95°C в течение 10 мин, затем формуют через фильеру с сечением в виде трилистника с диаметром описанной окружности 1,6 мм при давлении 0,5 МПа. Полученные гранулы сушат в термошкафу при 150°C 2 ч, затем прокаливают при 600°C 4 ч.

В результате получают носитель, содержащий В - 3,0 мас. %, Al2O3 - остальное; имеющий удельную поверхность 300 м2/г, объем пор 0,5 см3/г, средний диаметр пор 7 нм, представляющий собой частицы с сечением в виде трилистника с диаметром описанной окружности 1,0 мм, длиной до 20 мм, имеющие механическую прочность 2,0 кг/мм.

Далее в растворе синтезируют биметаллическое соединение, соответствующее формуле [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2], для чего в 70 мл дистиллированной воды при перемешивании последовательно растворяют 53,5 г лимонной кислоты C6H8O7, 71,0 г парамолибдата аммония (NH4)6Mo7O24×4H2O, 17,3 г гидроксида кобальта Со(ОН)2, 7,5 г диметилового эфира этиленгликоля Далее, добавлением дистиллированной воды объем раствора доводят до 150 мл.

20 г полученного носителя пропитывают по влагоемкости 10 мл раствора, содержащего 7,6 г биметаллического соединения состава [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] и 0,5 г диметилового эфира этиленгликоля. Катализатор сушат на воздухе при 250°C 2 ч и сульфидируют по одной из известных методик. В данном случае катализатор сульфидирован прямогонной дизельной фракцией, содержащей дополнительно 1,5 мас. % сульфидирующего агента - диметилдисульфида (ДМДС), при объемной скорости подачи сульфидирующей смеси 2 ч-1 и соотношении водород/сырье = 300 по следующей программе:

- сушка катализатора в реакторе гидроочистки в токе водорода при 140°C в течение 2 ч;

- смачивание катализатора прямогонной дизельной фракцией в течение 2 ч;

- подача сульфидирующей смеси и увеличение температуры до 240°C со скоростью подъема температуры 25°C/ч;

- сульфидирование при температуре 240°C в течение 8 ч (низкотемпературная стадия);

- увеличение температуры реактора до 340 С со скоростью подъема температуры 25°C/ч;

сульфидирование при температуре 340°C в течение 8 ч

Полученный катализатор содержит, мас. %: Мо - 8,0; Со - 2,0; S - 5,0; В - 2,0; С - 0,5; Al2O3 - остальное.

Катализатор тестируют в гидроочистке дизельного топлива, содержащего 0,32% серы, 200 ppm азота, имеющего плотность 0,847 г/см3, интервал кипения 210-360°C, Т95 - 352°C. Условия гидроочистки: объемная скорость подачи сырья - 2,5 ч-1, соотношении Н2/сырье =500 нм3 Н23 сырья, давление 3,8 МПа, температура 350°C.

Катализатор также тестируют в гидроочистке вакуумного газойля.

Гидроочистку вакуумного газойля (3,0% серы, 1200 ppm азота, к.к. 560°C) проводят при 370°C, давлении 9,0 МПа, массовом расходе вакуумного газойля 1 ч-1, объемном отношении водород/сырье 500.

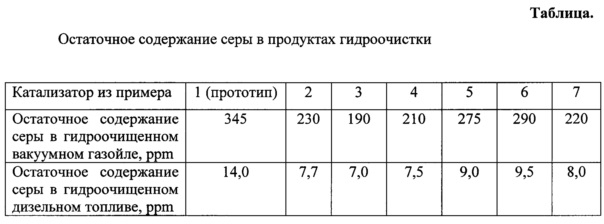

Результаты тестирования катализатора в гидроочистке приведены в таблице.

Примеры 2-7 иллюстрируют предлагаемое техническое решение.

Пример 2

Сначала готовят носитель, для чего 150 г продукта термической активации гидраргиллита измельчают на планетарной мельнице до частиц размером в пределах 20-50 мкм. Далее порошок гидратируют при перемешивании и нагревании в растворе азотной кислоты с концентрацией 0,5%. Затем суспензию на воронке с бумажным фильтром промывают дистиллированной водой до остаточного содержания натрия в порошке не более 0,03%. Отмытую и отжатую лепешку переносят в автоклав, в который добавляют раствор 2,3 г борной кислоты в 1 л 1,5%-ного раствора азотной кислоты, имеющий рН 1,4. Автоклав нагревают до 150°C и выдерживают 12 ч. Далее автоклав охлаждают до комнатной температуры и проводят сушку полученной суспензии на распылительной сушилке при температуре воздуха на входе в сушилку 155°C и непрерывном перемешивании суспензии, высушенный порошок собирают в приемной емкости сушилки. Навеску 150 г порошка помещают в корыто смесителя с Z-образными лопастями, пептизируют 2,5%-ным водным раствором аммиака, после чего экструдируют при давлении 60,0 МПа, через фильеру, обеспечивающую получение частиц с сечением в виде трилистника с диаметром описанной окружности 1,6 мм. Сформованные гранулы сушат при температуре 120°C и прокаливают при температуре 550°C. В результате получают носитель, содержащий, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0; натрий - 0,03; γ-Al2O3 - остальное.

Далее готовят раствор биметаллического комплексного соединения [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2], для чего в 100 мл дистиллированной воды при перемешивании последовательно растворяют 73,3 г лимонной кислоты C6H8O7; 89,87 г парамолибдата аммония (NH4)6Mo7O24×4H2O и 30,1 г кобальта (II) углекислого основного водного СоСО3⋅mCo(OH)2⋅nH2O. После полного растворения всех компонентов, добавлением дистиллированной воды объем раствора доводят до 200 мл. 100 г полученного носителя пропитывают по влагоемкости 67 мл раствора биметаллического комплексного соединения [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] при 20°C в течение 60 минут. Затем катализатор сушат на воздухе при 100°C.

Катализатор содержит, мас. %: [Co(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] - 38,4%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0; натрий - 0,03; γ-Al2O3 - остальное.

Катализатор имеет удельную поверхность 150 м2/г, объем пор 0,55 см3/г, средний диаметр пор 13 нм, и представляет собой частицы с сечением в виде трилистника с диаметром описанной окружности 1,6 мм и длиной до 20 мм. Входящий в состав катализатор борат алюминия Al3BO6 со структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°.

Далее катализатор сульфидируют аналогично примеру 1. В результате получают катализатор, который содержит, мас. %: Мо - 12,5; Со - 3,85; S - 8,3; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 5,0; натрий - 0,03; γ-Al2O3 - остальное.

Далее проводят гидроочистку углеводородного сырья аналогично примеру 1.

Результаты тестирования катализатора в гидроочистке приведены в таблице.

Пример 3

Готовят носитель по методике, близкой к примеру 2, с той разницей, что отмытую и отжатую лепешку переносят в автоклав, в который добавляют раствор 5,98 г борной кислоты в 1 литре 1,5%-ного раствора азотной кислоты. Остальные операции и загрузки компонентов при приготовлении носителя аналогичны примеру 2.

В результате получают носитель, содержащий мас. %: борат алюминия Al3BO6 со структурой норбергита - 12,0; натрий - 0,028; γ-Al2O3 - остальное.

100 г полученного носителя пропитывают по влагоемкости 67 мл раствора биметаллического комплексного соединения [Со(Н2О)2(C6H5O7)]2[Mo4O11(C6H5O7)2] из примера 2. Затем катализатор сушат на воздухе при 100°C.

Катализатор содержит, мас. %: [Со(Н2О)26Н5О7)]2[Mo4O11(C6H5O7)2] - 38,4%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 12,0; натрий - 0,028; γ-Al2O3 - остальное.

Далее катализатор сульфидируют аналогично примеру 1. В результате получают катализатор, который содержит мас. %: Мо - 12,5; Со - 3,85; S - 8,3; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 12,0; натрий - 0,028; γ-Al2O3 - остальное.

Далее проводят гидроочистку углеводородного сырья аналогично примеру 1.

Результаты тестирования катализатора в гидроочистке приведены в таблице.

Пример 4

Готовят носитель по методике, близкой к примеру 2, с той разницей, что отмытую и отжатую лепешку переносят в автоклав, в который добавляют раствор 14,63 г борной кислоты в 1 литре 1,5%-ного раствора азотной кислоты. Остальные операции и загрузки компонентов при приготовлении носителя аналогичны примеру 2.

В результате получают носитель, содержащий, мас. %: борат алюминия Al3BO6 со структурой норбергита - 25,0; натрий - 0,023; γ-Al2O3 - остальное.

100 г полученного носителя пропитывают по влагоемкости 66 мл раствора биметаллического комплексного соединения [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] из примера 2. Затем катализатор сушат на воздухе при 200°C.

Катализатор содержит, мас. %: [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] - 38,4%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 25,0; натрий - 0,023; γ-Al2O3 - остальное.

Далее катализатор сульфидируют аналогично примеру 1. В результате получают катализатор, который содержит мас. %: Мо - 12,5; Со - 3,85; S - 8,3; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 25,0; натрий - 0,023; γ-Al2O3 - остальное.

Далее проводят гидроочистку углеводородного сырья аналогично примеру 1.

Результаты тестирования катализатора в гидроочистке приведены в таблице.

Пример 5

Готовят носитель по примеру 3.

Готовят раствор биметаллического комплексного соединения [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2], для чего в 100 мл дистиллированной воды при перемешивании последовательно растворяют 63,27 г лимонной кислоты С6Н8О7; 77,58 г парамолибдата аммония (NH4)6Mo7O24×4H2O и 26,0 г кобальта (II) углекислого основного водного СоСО3⋅mCo(OH)2⋅nH2O. После полного растворения всех компонентов, добавлением дистиллированной воды объем раствора доводят до 200 мл. 100 г полученного носителя при комнатной температуре пропитывают по влагоемкости 67 мл раствора биметаллического комплексного соединения [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2]. Затем катализатор сушат на воздухе при 120°C.

Катализатор содержит, мас. %: [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] - 32,7%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 12,0; натрий - 0,028; γ-Al2O3 - остальное.

Катализатор имеет удельную поверхность 180 м2/г, объем пор 0,65 см3/г, средний диаметр пор 15 нм, и представляет собой частицы с сечением в виде трилистника с диаметром описанной окружности 1,6 мм и длиной до 20 мм. Входящий в состав катализатор борат алюминия Al3BO6 со структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°.

Далее катализатор сульфидируют аналогично примеру 1. В результате получают катализатор, который содержит, мас. %: Мо - 10,0; Со - 3,0; S - 6,7; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 12,0; натрий - 0,028; γ-Al2O3 - остальное.

Далее проводят гидроочистку углеводородного сырья аналогично примеру 1.

Результаты тестирования катализатора в гидроочистке приведены в таблице.

Пример 6

Готовят носитель так же, как в примере 3, с той разницей, что формовочную пасту экструдируют при давлении 60,0 МПа, через фильеру, обеспечивающую получение частиц с сечением в виде круга диаметром 1,0 мм.

Готовят раствор биметаллического комплексного соединения [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2], для чего в 100 мл дистиллированной воды при нагревании до 80°C и перемешивании последовательно растворяют 85,3 г лимонной кислоты C6H8O7; 104,53 г парамолибдата аммония (NH4)6Mo7O24×4H2O и 35,05 г кобальта (II) углекислого основного водного СоСО3⋅mCo(ОН)2⋅nH2O. После полного растворения всех компонентов, добавлением дистиллированной воды объем раствора доводят до 200 мл.

Далее используют пропитку носителя из избытка раствора. 100 г полученного носителя загружают в колбу, помещенную в водяную баню, нагретую до 80°C, в колбу приливают 200 мл раствора биметаллического комплексного соединения [Co(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2], также нагретого до 80°C. Пропитку продолжают в течение 20 мин при периодическом перемешивании, после чего избыток раствора отделяют от влажного катализатора. Затем катализатор сушат на воздухе при 200°C.

Катализатор содержит, мас. %: [Co(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] - 42,95%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 12,0; натрий - 0,028; γ-Al2O3 - остальное.

Катализатор имеет удельную поверхность 130 м2/г, объем пор 0,35 см3/г, средний диаметр пор 10 нм, и представляет собой частицы с сечением в виде круга с диаметром 1,0 мм и длиной до 20 мм. Входящий в состав катализатор борат алюминия Al3BO6 со структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°.

Далее катализатор сульфидируют аналогично примеру 1. В результате получают катализатор, который содержит, мас. %: Мо - 14,0; Со - 4,3; S - 9,4; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита -12,0; натрий - 0,028; γ-Al2O3 - остальное.

Далее проводят гидроочистку углеводородного сырья аналогично примеру 1.

Результаты тестирования катализатора в гидроочистке приведены в таблице.

Пример 7

Готовят носитель также, как в примере 3, с той разницей, что формовочную пасту экструдируют при давлении 60,0 МПа, через фильеру, обеспечивающую получение частиц с сечением в виде четырехлистника диаметром 1,6 мм.

Далее используют пропитку носителя из избытка раствора. 100 г полученного носителя загружают в колбу, помещенную в водяную баню, нагретую до 30°C, в колбу приливают 133 мл раствора биметаллического комплексного соединения [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] из примера 5, также нагретого до 30°C. Пропитку продолжают в течение 60 минут при периодическом перемешивании, после чего избыток раствора отделяют от влажного катализатора. Затем катализатор сушат на воздухе при 120°C.

Полученный катализатор содержит, мас. %: [Со(H2O)2(C6H5O7)]2[Mo4O11(C6H5O7)2] - 35,9%; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 12,0; натрий - 0,028; γ-Al2O3 - остальное.

Катализатор имеет удельную поверхность 175 м2/г, объем пор 0,6 см3/г, средний диаметр пор 14 нм, и представляет собой частицы с сечением в виде четырехлистника с диаметром описанной окружности 1,6 мм и длиной до 20 мм. Входящий в состав катализатор борат алюминия Al3BO6 со структурой норбергита представляет собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°.

Далее катализатор сульфидируют аналогично примеру 1. В результате получают катализатор, который содержит мас. %: Мо - 11,7; Со - 3,6; S - 7,9; носитель - остальное; при этом носитель содержит, мас. %: борат алюминия Al3BO6 со структурой норбергита - 12,0; натрий - 0,028; γ-Al2O3 - остальное.

Далее проводят гидроочистку углеводородного сырья аналогично примеру 1.

Результаты тестирования катализатора в гидроочистке приведены в таблице.

Таким образом, как видно из приведенных примеров, предлагаемый катализатор за счет своего химического состава и текстуры, обусловленных наличием в составе в заданных концентрациях бората алюминия Al3BO6 со структурой норбергита, представляющего собой частицы с размерами от 10 до 200 нм, характеризующиеся межплоскостными расстояниями 3.2 и 2.8 А, с углом между ними 53.8°, имеет высокую активность, значительно превосходящую активность катализатора-прототипа в гидроочистке углеводородного сырья.

Как компенсировать расходы
на инновационную разработку
Похожие патенты
