патент
№ RU 2582706
МПК B32B17/12

СТЕКЛОТЕКСТОЛИТ СФУ

Авторы:
Александрова Лариса Георгиевна Вертипорох Ирина Степановна Жбанков Александр Николаевич
Все (30)
Номер заявки
2014151805/05
Дата подачи заявки
19.12.2014
Опубликовано
27.04.2016
Страна
RU
Дата приоритета
23.06.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Реферат

Изобретение относится к области получения стеклотекстолитов фольгированных, применяемых для изготовления печатных плат (ПП). Стеклотекстолит облицован с одной или двух сторон металлической фольгой, изготавливается прессованием фольги и стеклоткани. Стеклоткань пропитана эпоксидной композицией. Композиция содержит эпоксидную диановую смолу, 4,4′-диаминодифенилсульфон, ацетилацетонат никеля, кремнеорганическое соединение титана и наполнитель субмикронного размера - порошок сферических частиц сополимера бутадиена, нитрила акриловой кислоты, стирола, метакриловой кислоты. Изобретение позволяет повысить стабильность линейных размеров стеклотекстолита до 0,01%. 1 табл.

Формула изобретения

Стеклотекстолит, облицованный с одной или двух сторон металлической фольгой, включающий эпоксидную диановую смолу, 4,4′-диаминодифенилсульфон, отличающийся тем, что в состав дополнительно введены ацетилацетонат никеля, кремнеорганическое вещество ди[окси{три(метилфенилсилокси)}] ди[окси{три(дифенилсилокси)}]титана общей формулы [НО(СН3С6Н5SiO)3]2Ti{[OSi(C6H5)2]3OH}2 и наполнитель - порошок сферических частиц полимера субмикронного размера (от 10-8 до 10-7 м) сополимера бутадиена, нитрила акриловой кислоты, стирола, метакриловой кислоты диаметром от 10-8 до 10-7 м, количество элементарных звеньев бутадиена составляет 60-80, количество элементарных звеньев нитрила акриловой кислоты составляет 45-60, количество элементарных звеньев стирола составляет 18-24, количество элементарных звеньев метакриловой кислоты составляет 1, и молекулярная масса составляет 650-2100 тыс, в следующем соотношении компонентов (мас.ч.):
- эпоксидная диановая смола - 100
- упомянутый наполнитель - 2
- кремнеорганическое вещество - 1-5
- 4,4′-диаминодифенилсульфон - 20
- ацетилацетонат никеля - 0,05
- стеклоткань - 175.

Описание

Изобретение относится к области получения стеклотекстолитов фольгированных, применяемых для изготовления печатных плат (ПП).

Из уровня техники известен следующий аналог:

Авторское свидетельство №654647 от 18.10.1976 г., в котором описана эпоксидная композиция на основе эпоксидной смолы, имеющая одно- или двухстороннее покрытие медной фольгой и предназначенная для изготовления печатных плат, в том числе многослойных. Аналог имеет следующий состав (масс.ч.):

- Эпоксидная смола - 95-68;

- Отвердитель - 4,5-28;

- Ускоритель - 0,25-2,0;

- Диэтиленгликоль - 0,25-2,0.

Недостатком является малая стабильность линейных размеров.

Прототипом является стеклотекстолит фольгированный теплостойкий СТФ, состав которого опубликован на сайте http://www.mosizolit.ru.tehnologii со следующим соотношением компонентов (масс.ч.):

- Эпоксидная смола - 100

- 4,4′-диаминодифенилметан - 8,1

- 4,4′-диаминодифенилсульфон - 3,2

- Отвердитель УП 605/3 - 0,24

- Стеклоткань - 140.

Недостатком стеклотекстолита из данного состава является недостаточная стабильность линейных размеров, что может отрицательно сказаться на конечном продукте - многослойной печатной плате.

Задачей изобретения является: получение состава, применение которого позволит изготавливать стеклотекстолит с повышенным показателем стабильности линейных размеров, для достижения этой цели в состав эпоксидной матрицы вводятся кремнеорганическое вещество ди[окси{три(метилфенилсилокси)}] ди[окси{три(дифенилсилокси)}]титана общей формулы [HO(CH3C6H5SiO)3]2Ti{[OSi(C6H5)2]3OH}2 и наполнитель - порошок сферических частиц полимера субмикронного размера (от 10-8 до 10-7 м) сополимера бутадиена, нитрила акриловой кислоты, стирола, метакриловой кислоты диаметром от 10-8 до 10-7 м, количество элементарных звеньев бутадиена составляет 60-80, количество элементарных звеньев нитрила акриловой кислоты составляет 45-60, количество элементарных звеньев стирола составляет 18-24, количество элементарных звеньев метакриловой кислоты составляет 1 и молекулярная масса составляет 650-2100 тыс.

Стеклотекстолит облицован медной фольгой, изготавливается прессованием фольги и стеклоткани пропитанной композицией из эпоксидной смолы упомянутого кремнеорганического вещества, отвердителей и упомянутого наполнителя. Для изготовления стеклотекстолита применялось три состава.

Пример 1.

Состав 1 (масс.ч.):

- эпоксидная диановая смола - 100 масс.ч.

- 4,4′-диаминодифенилсульфон - 20 масс.ч.

- ацетилацетонат никеля - 0,05 масс.ч.

- кремнеорганическое вещество - 1 масс.ч.

- упомянутый наполнитель - 2 масс.ч.

- стеклоткань - 175 масс.ч.

Пример 2. Как состав 1, но вместо 1 масс.ч. содержит 3 масс.ч. кремнеорганического вещества.

Пример 3. Как состав 1, но вместо 1 масс.ч. содержит 5 масс.ч. кремнеорганического вещества.

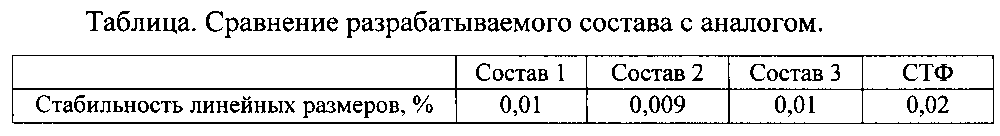

Сравнение разрабатываемого состава с аналогом представлено в таблице.

Как видно из таблицы, по результатам исследования состав 2 обладает наилучшими свойствами, однако все три примера из предлагаемого материала удовлетворяют высоким технологическим требованиям и позволяют изготавливать стеклотекстолит с высокой стабильностью линейных размеров.

Стеклотекстолит СФУ, по результатам проведенных испытаний, имеет следующий состав (масс.ч.):

- эпоксидная диановая смола - 100

- упомянутый наполнитель - 2

- кремнеорганическое вещество - 1-5

- 4,4′-диаминодифенилсульфон - 20

- ацетилацетонат никеля - 0,05

- стеклоткань - 175.

Изобретение представляет собой стеклотекстолит эпоксидной матрицы, в котором в состав эпоксидной матрицы введены кремнеорганическое вещество ди[окси{три(метилфенилсилокси)}]ди[окси{три(дифенилсилокси)}]титана общей формулы [НО(СН3С6Н5SiO)3]2Ti{[OSi(C6H5)2]3OH}2 и наполнитель - порошок сферических частиц полимера субмикронного размера (от 10-8 до 10-7 м) сополимера бутадиена, нитрила акриловой кислоты, стирола, метакриловой кислоты диаметром от 10-8 до 10-7 м, количество элементарных звеньев бутадиена составляет 60-80, количество элементарных звеньев нитрила акриловой кислоты составляет 45-60, количество элементарных звеньев стирола составляет 18-24, количество элементарных звеньев метакриловой кислоты составляет 1 и молекулярная масса составляет 650-2100 тыс, что позволило добиться нового технического результата. Технический результат - повышение стабильности линейных размеров стеклотекстолита до 0,01%.
