патент
№ RU 2667677
МПК G02B23/08

СКЛАДНОЙ ПЕРИСКОП

Авторы:
Соколов Григорий Васильевич Швецов Иван Александрович Трефилова Татьяна Сергеевна
Все (15)
Номер заявки
2017137660
Дата подачи заявки
30.10.2017
Опубликовано
24.09.2018
Страна
RU
Дата приоритета
24.05.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
3
Реферат

Складной перископ содержит по крайней мере три колена, каждое из которых выполнено в виде цилиндрического корпуса. С одной стороны первого колена расположено верхнее наклонное зеркало, а с другой - запирающий механизм, с помощью которого к нему прикреплено второе колено. С помощью второго запирающего механизма к другой стороне второго колена прикреплено третье колено, внутри которого расположена оборачивающая система, а с другой стороны третьего колена - окуляр, между которыми расположена оправа с нижним наклонным зеркалом. Перископ содержит объектив, расположенный в первом колене, во втором колене расположена сетка. Корпуса колен снабжены выступами и вырезами, при складывании перископа входящими друг в друга, ограничивающими тем самым самопроизвольное разложение перископа в походном положении. Технический результат - повышение безопасности наблюдателя, возможность быстрого и удобного приведения перископа из эксплуатационного в походное положение и удобство его переноса. 3 ил.

Формула изобретения

Складной перископ, содержащий, по крайней мере, три колена, каждое из которых выполнено в виде цилиндрического корпуса, с одной стороны первого колена расположено верхнее наклонное зеркало, а с другой - запирающий механизм, с помощью которого к нему прикреплено второе колено, с помощью второго запирающего механизма к другой стороне второго колена прикреплено третье колено, внутри которого расположена оборачивающая система, а с другой стороны третьего колена - окуляр, между которыми расположена оправа с нижним наклонным зеркалом, кроме того, перископ содержит объектив, отличающийся тем, что объектив расположен в первом колене, во втором колене расположена сетка, в третьем колене перед окуляром расположена оборачивающая система, а корпуса колен снабжены выступами и вырезами, при складывании перископа входящими друг в друга, ограничивающими тем самым самопроизвольное разложение перископа в походном положении.

Описание

Изобретение относится к оптическим средствам наблюдения из-за укрытий, измерения расстояния до цели и используется преимущественно наблюдателями.

Известно приспособление для повышения безопасности стрелка, описанное в патенте РФ №2272236, МПК8 F41G 1/40, G02B 23/08., опубликованном 20.03.2006 г., в котором корпус перископа выполнен разъемным, состоящим из труб круглого сечения, верхние из которых установлены с возможностью разъема и поворота. При этом зеркала расположены в элементах крепления, состоящих из двух частей, одна из которых имеет вырез, совмещенный с вырезом трубы. Кроме того, элементы крепления выполнены из трубы корпуса или аналогичной трубы. В качестве труб использованы сантехнические трубы. Смежные трубы сопряжены между собой посредством прицела винтовки. Но данное приспособление невозможно использовать без прицела.

Наиболее близким к предполагаемому изобретению является перископ, описанный в заявке США №20040136062, МПК G02B 23/08, опубликованной в 2004 г., который может быть как в разобранном так и в собранном состояниях. Перископ состоит из трех колен, каждое из которых имеет цилиндрический корпус. В первом колене с одной стороны расположена складная головка с верхним наклонным зеркалом. С другой стороны расположена оправа, выполненная с возможностью жесткого крепления к верхнему ободу второго колена с помощью первого крепежного механизма. Во втором колене расположен объектив. Нижний обод второго колена выполнен с возможностью жесткого крепления к верхнему ободу третьего колена со вторым крепежным механизмом. В третьем колене расположен окуляр, нижнее наклонное зеркало и защитное стекло в виде фильтра. Складная головка первого колена включает в себя верхнее наклонное зеркало, которое отклоняет свет наблюдаемого объекта через корпус перископа в разложенном состоянии. Эта головка имеет два состояния: закрытое и открытое. В открытом состоянии головка имеет два угла наклона: 30 и 45 градусов. Они являются рабочими для перископа. Прибор имеет две опорные ручки, которые прикреплены к третьему колену перископа шарнирами. Ручки имеют два положения: открытое и складное. Крепежные механизмы выполнены в виде петлей и штифтов необходимых для соединения ответных частей запирающих механизмов. Но данный перископ не позволяет измерять расстояние до объекта.

Задачей изобретения является создание складного перископа с повышенными эксплуатационными характеристиками.

Техническим результатом является повышение безопасности наблюдателя, имеющего возможность быстрого и удобного приведения складного перископа из эксплуатационного в походное положение и удобство переноса складного перископа, возможностью измерения расстояния до объекта и наличие диоптрийной подстройки под глаз наблюдателя.

Это достигается тем, что в складном перископе, содержащем, по крайней мере, три колена, каждое из которых выполнено в виде цилиндрического корпуса, с одной стороны первого колена расположено верхнее наклонное зеркало, а с другой - запирающий механизм, с помощью которого к нему прикреплено второе колено, с помощью второго запирающего механизма к другой стороне второго колена прикреплено третье колено, внутри которого расположена оборачивающая система, а с другой стороны третьего колена - окуляр, между которыми расположена оправа с нижним наклонным зеркалом, кроме того, перископ содержит объектив, в отличие от известного, объектив расположен в первом колене, во втором колене расположена сетка, в третьем колене перед окуляром расположена оборачивающая система, а корпуса колен снабжены выступами и вырезами, при складывании перископа входящие друг в друга, ограничивающие тем самым самопроизвольное разложение перископа в походном положении.

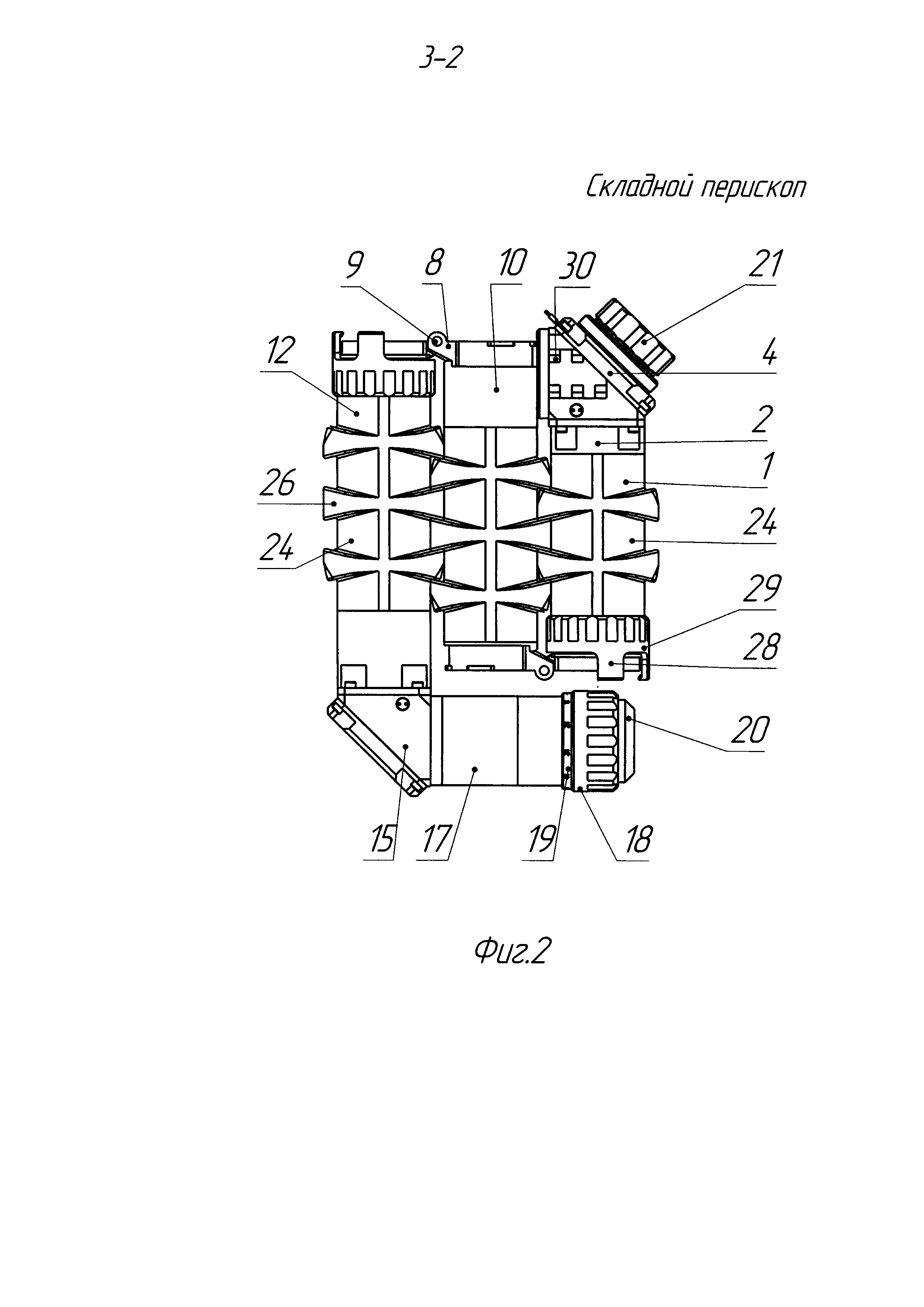

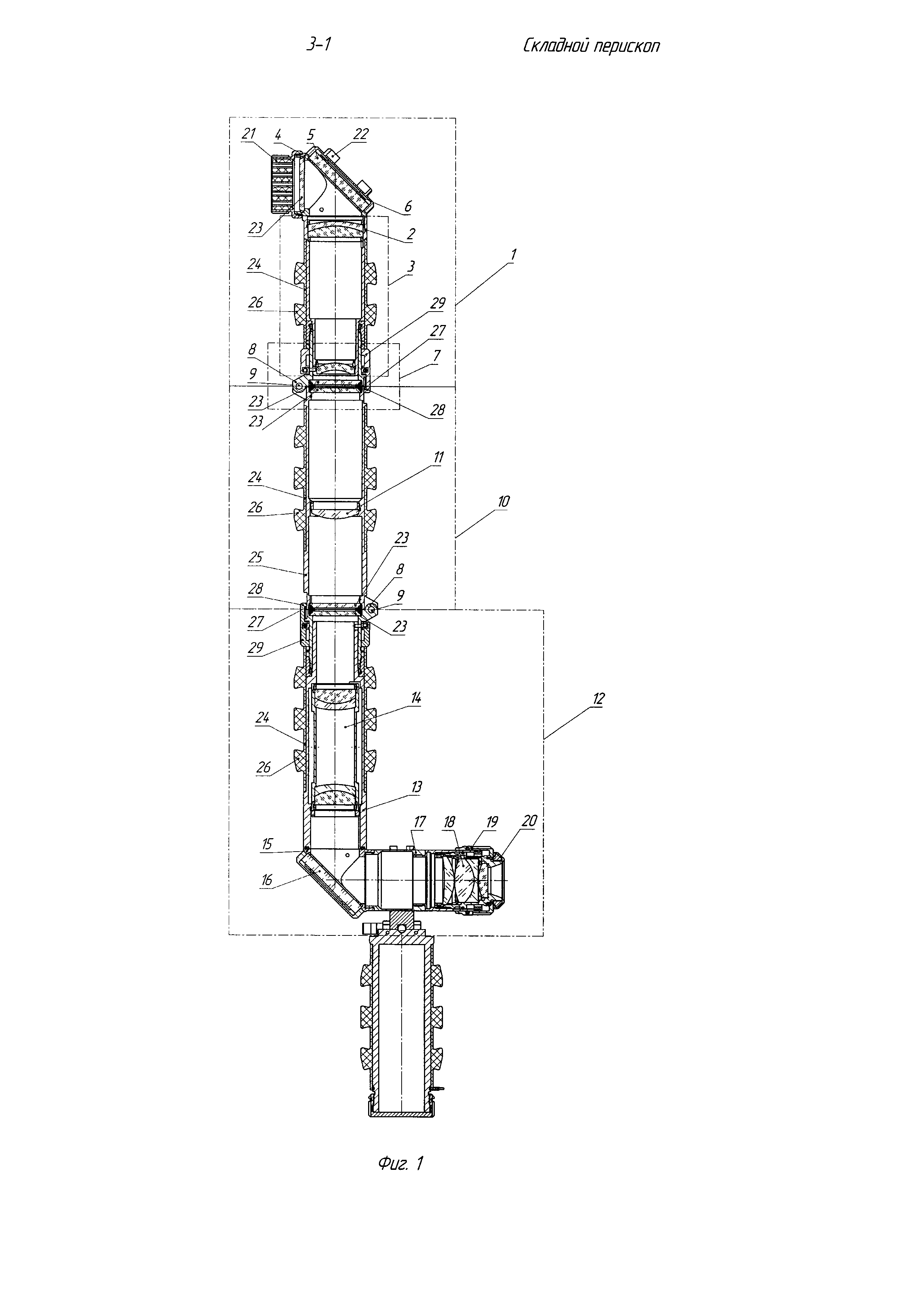

Изобретение поясняется чертежами, где на фиг. 1 изображен складной перископ в разложенном - эксплуатационном положении, на фиг. 2 показан перископ в сложенном - походном положении, на фиг 3 изображен запирающий механизм складного перископа.

Складной перископ (фиг. 1) состоит из трех основных колен. Первое колено 1 выполнено в виде цилиндрического корпуса 2, в котором расположен объектив 3, с одной стороны корпуса 2 присоединяется оправа 4 с верхним наклонным зеркалом 5. В оправе 4 расположена пластина 6 для крепления верхнего наклонного зеркала 5. С другой стороны корпуса 2 с помощью запирающего механизма 7, выполненного в виде петель 8 и штифтов 9, крепится второе колено 10. Во втором колене 10 складного перископа находится сетка 11. С одной стороны второго колена 10 находится ответная часть запирающего механизма 7 для соединения первого 1 и второго 10 колена. С другой стороны второго колена 10 находится ответная часть запирающего механизма 7, для соединения второго 10 и третьего 12 колена с одной стороны. Внутри корпуса 13 третьего колена 12 находится оборачивающая система 14. За оборачивающей системой 14 и в третьем колене 12, находится оправа 15 с нижним наклонным зеркалом 16. В оправе 15 расположена пластина 6 для крепления нижнего наклонного зеркала 16. К оправе 15 третьего колена 12 присоединяется предокулярный корпус 17, к которому присоединяется окуляр 18. Окуляр 18 имеет кольцо диоптрийной подстройки 19 под глаз наблюдателя и резиновый наглазник 20.

Во избежание демаскировки разведчика в перископе предусмотрено применение бленды 21, которая одевается на оправу 4 в боевом положении. В случае необходимости бленду 21 можно снять и установить на крышку 22. Защитные стекла 23 установлены в местах складывания перископа, для обеспечения чистоты оптики. На первом колене 1 перед верхним наклонным зеркалом 5 тоже установлено защитное стекло 23, которое защищает оптику объектива 3. Защитные стекла 23 в местах складывания сделаны из лейкосапфира, которые обладают высокой прочностью. Это приводит к тому, что при складывании и раскладывании перископа на защитных стеклах 23 отсутствуют царапины даже при попадании грязи и песчинок. Резиновые рукоятки 24 установлены на корпусе 2 первого колена, на корпусе 25 второго колена и на корпусе 13 третьего колена. Они имеют конусные выступы 26 и впадины, которые при складывании перископа позволяют обеспечить надежное его закрепление в походном положении.

На торцах второго колена 10 находятся петли 8 запирающих механизмов 7, в которых находятся штифты 9 для соединения колен перископа. На корпусе 25 второго колена 10 с обеих сторон находятся прямоугольные выступы 27, которые позволяют лапам 28 замков 29 зацепиться за выступы 27 корпуса 25 второго колена 10. При зацеплении лап 28 замков 29 с прямоугольными выступами 27 складной перископ переходит в эксплуатационное положение.

На оправе 4 находится планка Пикатинни 30 (фиг. 2), с помощью которой устанавливают дополнительные приспособления на перископ: антабка, дальномер, фонарик.

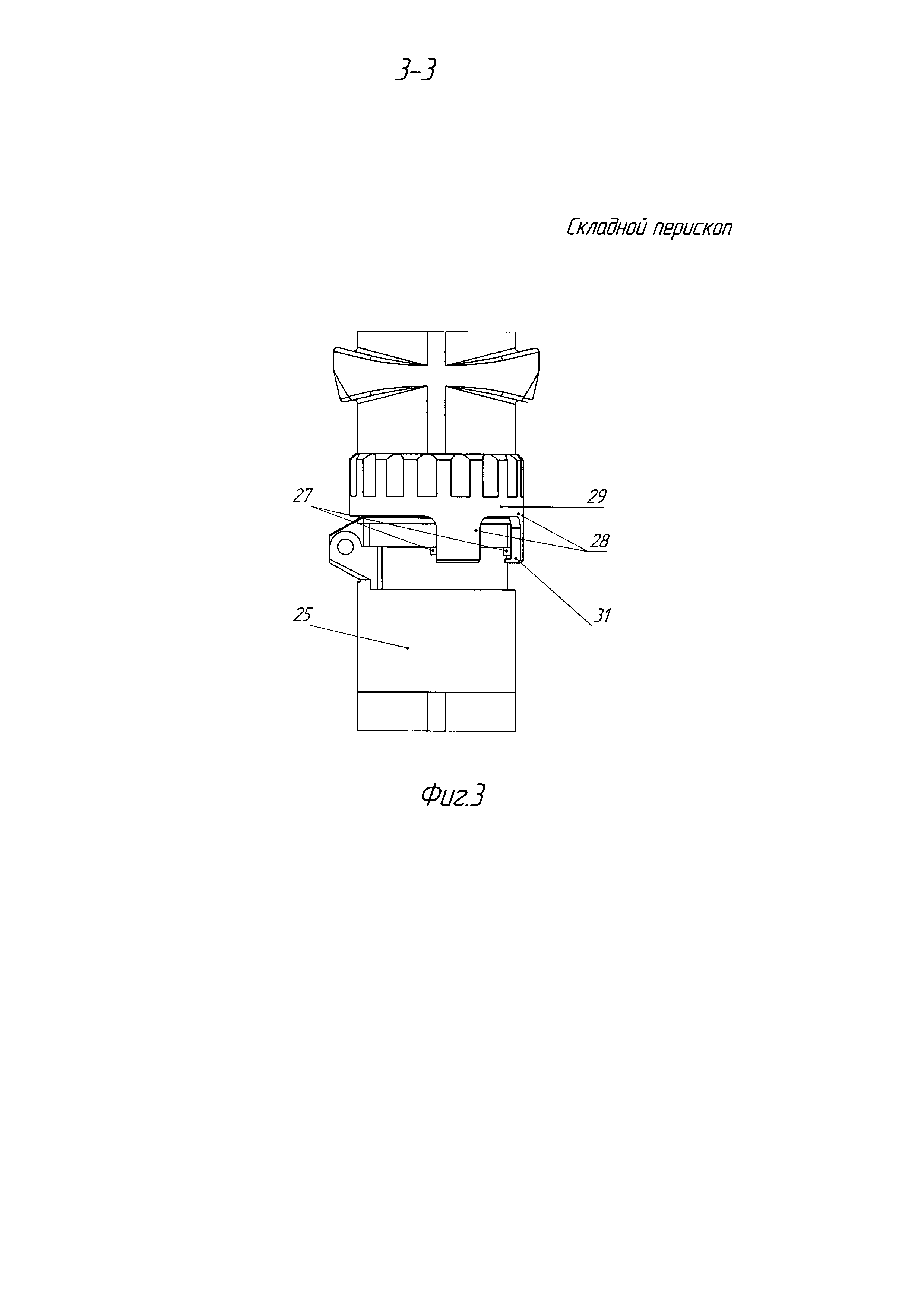

На фиг 3 изображен пример запирающего механизма 7. Он включает в себя замок 29 с тремя лапами 28, которые зацепляются за прямоугольные выступы 27 корпуса 25 второго колена 10. Лапы 28 замка 29 имеют выступающие части 31 с фасками, которые обеспечивают плотное прилегание второго колена 10 с корпусом 2 первого колена 1 и корпусом 13 третьего колена 12.

Работает складной перископ следующим образом. Во время раскладывания перископа происходит соединение первого 1 и второго 10 колен. Это достигается следующим образом: замок 29 первого колена 1 поворачивают против часовой стрелки, одновременно с этим замок 29 третьего колена 12 поворачивают по часовой стрелке, далее совмещают торцы первого 1 и третьего 12 колен с торцами второго колена 10, обратным вращением замков 29 достигается зацепление лап 28 замков 29 за прямоугольные выступы 27.

Перископ поставляется в сумке, в походном положении. Для перевода перископа в эксплуатационное положение его необходимо достать из сумки, затем прилагая усилие к крайнему левому колену, развернуть его горизонтально. Аналогичную операцию необходимо провести со вторым и третьи коленами. Часть перископа, в которой расположен окуляр, необходимо развернуть перпендикулярно коленам перископа. Для того чтобы колена перископа были соединены друг с другом надежно, необходимо зафиксировать ответные части запирающих механизмов.

Таким образом, создан складной перископ имеющий возможность быстрого и удобного приведения из походного положения в эксплуатационное и обратно. Перископ является портативным устройством. Удобство удержания изделия достигается с помощью дополнительных резиновых покрытий, расположенных на трех коленах перископа. Резиновые покрытия имеют выступы и впадины, которые при складывании колен входят друг в друга, ограничивая тем самым самопроизвольное разложение перископа в походном положении. Кроме того, складной перископ снабжен сеткой, позволяющей измерять расстояние до объекта и окуляр с диоптрийной подстройкой ±5 диоптрий под глаз наблюдателя. В состав изделия входит рукоятка, которая крепится на окулярной части изделия и позволяет удобно удерживать перископ в руках. Также она позволяет установить перископ на стержень, закопанный в землю.
