ПОДЪЕМНО-МАЧТОВОЕ УСТРОЙСТВО

Изобретение относится к антенной технике, в частности к стационарной, и может быть использовано в подъемно-мачтовых устройствах (ПМУ), устанавливаемых на фундамент бетонный, свайный или свайно-винтовой, для подъема оборудования на заданную высоту, с лебедкой в комплекте для подъема мачты с плоскопараллельным поворотом верхней площадки, и опускания для обслуживания, ремонта и при наступлении форс-мажорных обстоятельств. Технический результат заключается в упрощении конструкции ПМУ при сохранении ее надежности. Поставленная задача достигается тем, что в подъемно-мачтовом устройстве, содержащем основание, секционную мачту с закрепленной на ней верхней монтажной площадкой для антенной системы, согласно изобретению дополнительно введен шарнирный параллелограмм, позволяющий при подъеме секционной мачты верхней монтажной площадке сохранять горизонтальное положение. 2 ил.

Подъемно-мачтовое устройство, содержащее основание, секционную мачту с закрепленной на ней верхней монтажной площадкой для антенной системы, отличающееся тем, что дополнительно введен шарнирный параллелограмм, позволяющий при подъеме секционной мачты верхней монтажной площадке сохранять горизонтальное положение.

Изобретение относится к антенной технике, в частности к стационарной, и может быть использовано в подъемно-мачтовых устройствах (ПМУ), устанавливаемых на фундамент бетонный, свайный или свайно-винтовой, для подъема оборудования на заданную высоту, с лебедкой в комплекте для подъема мачты с плоскопараллельным поворотом верхней площадки, и опускания для обслуживания, ремонта и при наступлении форс-мажорных обстоятельств.

Изобретение предназначено для подъема различного крупногабаритного массивного оборудования при необходимости с поворотным редуктором.

В качестве прототипа выбрана мобильная вышка преимущественно для антенных систем [1]. Мобильная вышка содержит смонтированное на транспортном средстве основание, на котором поворотно закреплена снабженная гидроцилиндрами поворота подъемная телескопическая мачта (ТМ) и снабженные гидродомкратами передние и задние опоры, устанавливаемые с возможностью контактирования с грунтом. ТМ включает наружную базовую и выдвигаемые промежуточную и переднюю секции. На передней секции ТМ со стороны торца последней закреплена опорная платформа для антенной системы с возможностью поворота относительно горизонтальной оси, расположенной перпендикулярно плоскости поворота ТМ. Мобильная вышка снабжена приводом поворота опорной платформы, тремя раскладными составными растяжками с возможностью раскрепления ТМ в рабочих положениях в развернутом состоянии мобильной вышки и приводом установки и натяжения растяжек.

К недостаткам прототипа относится необходимость в многочисленном дополнительном оборудовании для развертывания-свертывания мобильной вышки.

Задача изобретения - упрощение конструкции ПМУ при сохранении ее надежности.

Поставленная задача достигается тем, что в подъемно-мачтовом устройстве, содержащем основание, секционную мачту с закрепленной на ней верхней монтажной площадкой для антенной системы, согласно изобретению дополнительно введен шарнирный параллелограмм, позволяющий при подъеме секционной мачты верхней монтажной площадке сохранять горизонтальное положение.

Достигаемым техническим результатом заявленного изобретения является:

1) создание конструкции ПМУ с монтажом различного крупногабаритного оборудования на верхней площадке, последующим подъемом и опусканием мачты без применения крановых работ, специальных машин при монтаже, ремонте оборудования и возникновении форс-мажорных обстоятельств;

2) создание ПМУ с поворотной верхней монтажной площадкой, сохраняющей горизонтальное положение площадки независимо от угла наклона при подъеме мачты.

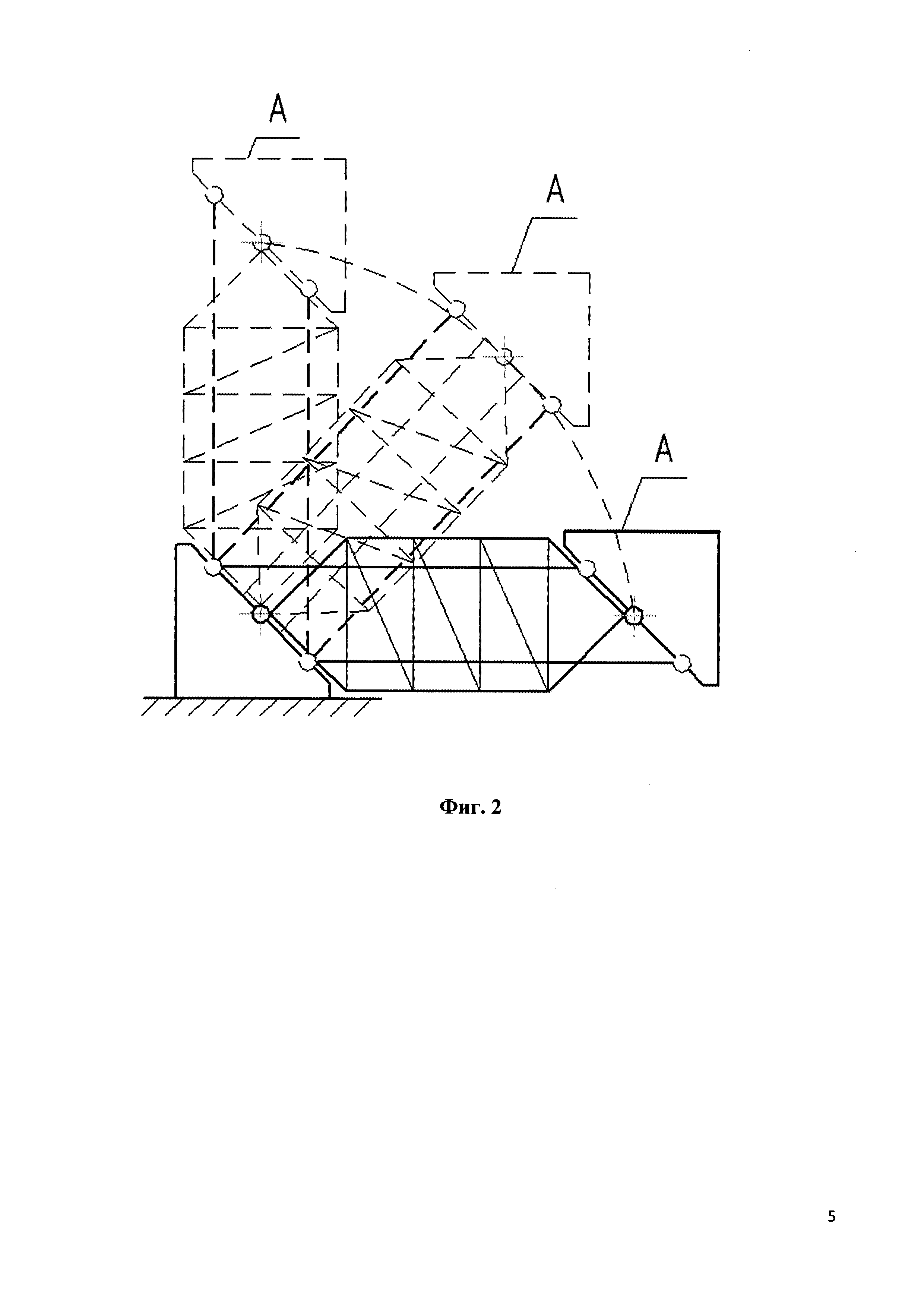

Сущность изобретения поясняется графическими материалами, на которых на фиг. 1 изображена конструкция ПМУ, ПМУ состоит из нижнего основания 1 и верхней монтажной площадки 2, посредством шести шарниров 5 соединенных со стволом мачты 3 и подвижными сторонами параллелограмма 4, и плоскости А площадки 2 для установки антенного оборудования. На фиг. 2 - положения ПМУ при работе: горизонтальное, при угле наклона 45 градусов, вертикальное положение. ПМУ представляет собой секционную мачту с креплением на верхней площадке антенного оборудования 9 непосредственно или с поворотным редуктором. Поднятие может осуществляться любым методом, например с помощью применения падающей стрелы 6 посредством натяжения каната 7 лебедкой 8. В рабочем положении мачта фиксируется оттяжками.

Предлагаемое ПМУ работает следующим образом. Монтаж антенного крупногабаритного оборудования производится на плоскости А при горизонтальном положении ПМУ (фиг. 1). Оборудование монтируется на плоскость А, когда она находится на высоте до 0,5 м от уровня фундамента основания 1, без применения высотных работ.

При последующем подъеме ствола мачты 3 до вертикального положения, что показано на фиг. 2, положение плоскости А остается горизонтальным за весь период подъема.

Горизонтальное положение плоскости А обеспечивается перемещением подвижных сторон параллелограмма 4, закрепленных шарнирно к основанию 1 и площадке 2.

Благодаря горизонтальному положению плоскости А крупногабаритное антенное оборудование не касается земли, мачты, оттяжек за весь период монтажа и подъема.

Данный способ монтажа и установки ПМУ с шарнирным параллелограммом исключает высотные работы и применение крановых работ.

Источники информации

1. Патент РФ №2469445, 10.12.2012 г.
