[1]Способ герметизации неразъемных и разъемных соединений воздушных и топливных отсеков летательных аппаратов с применением колпачков герметизации относится к способам подготовки к использованию и хранению летательных аппаратов, в частности к способу защиты их от влияния окружающей среды.
[2]Известен способ герметизации неразъемных и разъемных соединений воздушных и топливных отсеков летательных аппаратов с применением герметика, включающий: очистку и обезжиривание поверхностей деталей и крепежа, нанесение подслоя, нанесение или восполнение жгутов из пастообразного герметика на кромки деталей, удаление излишков герметика, выдержку пастообразного герметика, нанесение жидких герметиков, удаление излишков герметиков, выдержку каждого слоя герметика, вулканизацию герметиков, пооперационный контроль качества выполнения операций (см. СССР. Отраслевой стандарт. Герметизация неразъемных соединений воздушных и топливных отсеков с применением герметика. Типовой технологический процесс. ОСТ 1.42315 - 86, с.3).
[3]Данный способ наиболее близок по технической характеристике к заявленному способу и принят за прототип.
[4]Известный способ распространяется на технологический процесс нанесения герметиков при поверхностной и внутришовной герметизации неразъемных соединений топливных и воздушных отсеков летательных аппаратов полисульфидными и кремнийорганическими герметиками (пастообразной и жидкой консистенции) в деталях, узлах и подсборках.
[5]Он обеспечивает выполнение операций герметизации клепаных, болтовых и сварных соединений и выполняется щетинистыми кистями, шприцами или неметаллическими шпателями из оргстекла или текстолита, хлопчатобумажными безворсовыми салфетками и др. В процессе герметизации используются бензин, ацетон, антистатические присадки, липкие ленты и т.п.
[6]В то же время известный способ имеет ряд недостатков. Он трудоемок, имеет низкое качество герметизации болтовых и клепаных соединений особенно при длительном воздействии топлива, воды, влажной атмосферы и вибрации отсеков в процессе полета летательного аппарата.
[7]Возможно также нарушение экологии в процессе эксплуатации летательных аппаратов за счет протекания топлива из топливных баков в болтовых и клепаных соединениях.
[8]Задачей предлагаемого способа является достижение потенциальных эксплуатационно-технических характеристик объектов при существенном снижении трудовых, материальных и финансовых затрат при герметизации неразъемных и разъемных соединений топливных и воздушных отсеков летательных аппаратов в деталях, узлах и подсборках по сравнению с существующими способами обеспечения их герметизации.
[9]Техническое решение задачи достигается за счет того, что болтовые и клепаные соединения герметизируют установкой колпачков герметизации.
[10]Способ герметизации неразъемных и разъемных соединений воздушных и топливных отсеков летательных аппаратов с применением колпачков герметизации включает очистку и обезжиривание поверхностей деталей и крепежа, нанесение на поверхности деталей и крепежа герметика. Отличается тем, что заполняют пастообразным герметиком внутренний объем колпачков герметизации, а затем закрывают ими болтовые и клепаные соединения, удаляют излишки герметика и выдерживают до полной вулканизации герметика в колпачках, проводят пооперационный контроль качества выполнения операций.
[11]Колпачки герметизации изготавливают из тиокола так, что внутренний диаметр основания колпачка герметизации Dk больше диаметра герметизирующей поверхности на 1,5…2 мм, а высота колпачка герметизации Нк выше высоты выступающей части болта или головки заклепки на 2 мм при угле наклона боковой поверхности колпачка герметизации ά, равного 6°.

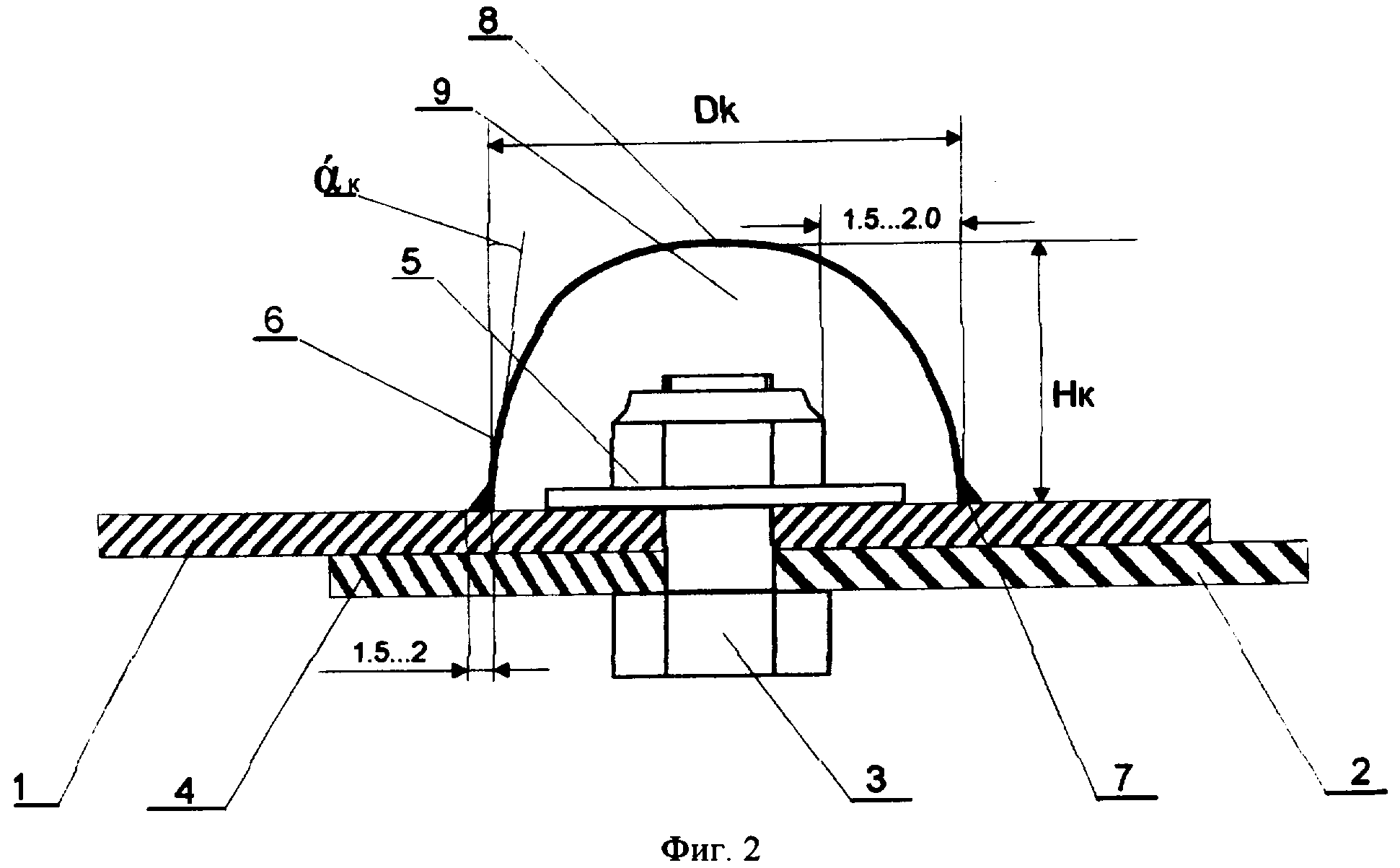

[12]Изобретение поясняется фиг.1 и 2. На фиг.1 представлена схема воздушных (топливных отсеков) летательных аппаратов. На фиг.2 - схема герметизации неразъемных соединений воздушных и топливных отсеков с применением колпачков герметизации. На чертежах обозначено: 1 - корпус отсека; 2 - уголок; 3 - болт; 4 - шайба; 5 - гайка; 6 - колпачок герметизации; 7 - кольцо отсечки; 8 - место маркировки; 9 - паста тиоколовая.
[13]Уголок 2 предназначен для соединения металлических листов неразъемных и разъемных соединений топливных и воздушных отсеков летательных аппаратов. Вместо уголка могут использоваться листовые соединения.
[14]Колпачок герметизации 6 изготавливают из тиокола в пресс - формах с таким расчетом, что внутренний диаметр основания колпачка герметизации Dk больше диаметра герметизирующей поверхности на 1,5…2 мм, а высота колпачка герметизации Нк (измеряется по внутренней поверхности колпачка герметизации) выше высоты выступающей части болта или выступающей головки заклепки на 2 мм при угле наклона ά, равном 6°. В нижней части колпачка герметизации предусматривают кольцо отсечки 7, а в верхней части - место маркировки.
[16]Изготавливают колпачки герметизации из тиокола так, что внутренний диаметр основания колпачка герметизации Dk больше диаметра герметизирующей поверхности на 1,5…2 мм, а высота колпачка герметизации Нк - выше высоты выступающей части болта или головки заклепки на 2 мм при угле наклона боковой поверхности колпачка герметизации ά, равном 6°. В нижней части колпачка герметизации предусматривают кольцо отсечки 7, а в верхней части - место маркировки.
[17]Очищают и обезжиривают поверхности деталей и крепежа, наносят на поверхности деталей и крепежа герметик, заполняют пастообразным герметиком внутренний объем колпачков герметизации 6, а затем закрывают ими болтовые и клепаные соединения.
[18]Удаляют излишки герметика и выдерживают до полной вулканизации герметика в колпачках, например, 72 часа.
[19]Проводят пооперационный контроль качества выполнения операций.
[20]Применение предложенного способа полностью обеспечивает достижение потенциальных эксплуатационно-технических характеристик объектов при существенном снижении трудовых, материальных и финансовых затрат при их подготовке к использованию и хранению в сравнении с существующими способами.
[21]Повышается ресурс работы неразъемных и разъемных соединений воздушных и топливных отсеков летательных аппаратов и обеспечивается их работоспособность при длительном воздействии соответственно воды, влажной среды и топлива.
[22]Возможность реализации предложенного способа не вызывает сомнений, так как введенные операции могут выполняться серийно как в народном хозяйстве, так и на объектах военной техники.
[24]1. СССР. Отраслевой стандарт. Герметизация неразъемных соединений воздушных и топливных отсеков с применением герметика. Типовой технологический процесс. ОСТ 1.42315 - 86, с.3. Прототип. Открытое издание.
