СВЧ СИНТЕЗАТОР ЧАСТОТ

Изобретение относится к радиотехнике и может быть использовано в приемопередающих устройствах СВЧ диапазона частот. Техническим результатом является повышение устойчивой работы при перестройке частоты входного СВЧ сигнала. СВЧ синтезатор частот содержит СВЧ генератор, управляемый напряжением (ГУН), направленный ответвитель, СВЧ смеситель, источник входного СВЧ сигнала, первый делитель частоты с переменным коэффициентом деления, частотно-фазовый детектор, второй делитель частоты с переменным коэффициентом деления, источник опорного сигнала, фильтр нижних частот, фазовый компаратор, ждущий мультивибратор, два диода и операционный усилитель. 4 ил.

СВЧ синтезатор частот, содержащий СВЧ генератор, управляемый напряжением (ГУН), выход которого соединен с входом направленного ответвителя, первый выход которого является выходом СВЧ синтезатора частот, а второй выход направленного ответвителя соединен с первым входом СВЧ смесителя, второй вход СВЧ смесителя соединен с выходом источника входного СВЧ сигнала, выход СВЧ смесителя соединен с входом первого делителя частоты с переменным коэффициентом деления, выход которого соединен с первым входом частотно-фазового детектора, второй вход частотно-фазового детектора соединен с выходом второго делителя частоты с переменным коэффициентом деления, вход которого соединен с выходом источника опорного сигнала, а между частотно-фазовым детектором и СВЧ ГУН включен фильтр нижних частот, отличающийся тем, что СВЧ синтезатор частот дополнительно содержит фазовый компаратор, ждущий мультивибратор, два диода и операционный усилитель, при этом первый и второй выходы частотно-фазового детектора соединены соответственно с первым и вторым входами операционного усилителя, выход которого соединен с входом СВЧ ГУН, а фильтр нижних частот включен между первым входом операционного усилителя и его выходом, первый вход фазового компаратора соединен с выходом первого делителя частоты с переменным коэффициентом деления и первым входом частотно-фазового детектора, второй вход фазового компаратора соединен с выходом второго делителя частоты с переменным коэффициентом деления и со вторым входом частотно-фазового детектора, выход фазового компаратора соединен с входом ждущего мультивибратора, первый выход ждущего мультивибратора соединен через первый диод с первым выходом частотно-фазового детектора и с первым входом операционного усилителя, второй выход ждущего мультивибратора соединен через второй диод со вторым выходом частотно-фазового детектора и со вторым входом операционного усилителя, причем первый и второй диоды включены встречно друг другу, при этом СВЧ ГУН, направленный ответвитель, СВЧ смеситель, первый делитель частоты, частотно-фазовый детектор, операционный усилитель и фильтр нижних частот образуют петлю фазовой автоподстройки частоты (ФАПЧ) при условии: Т_M-τ_м>τ_ФАПЧ, где Т_М - период колебаний ждущего мультивибратора, τ_м - длительность импульса ждущего мультивибратора, τ_ФАПЧ - время установления синхронизации в петле фазовой автоподстройки частоты.

Изобретение относится к радиотехнике, а именно к широкодиапазонным СВЧ синтезаторам частот с предварительной, начальной, установкой частоты СВЧ генератора управляемого напряжением (ГУН), включенного в широкодиапазонную систему фазовой автоподстройки частоты (ФАПЧ) СВЧ синтезатора частот и может быть использовано в приемопередающих устройствах СВЧ диапазона частот.

Известны системы активного синтеза частот, в которых фильтрация колебаний синтезируемых частот осуществляется с помощью активного фильтра в виде петли фазовой автоподстройки частоты [1]. При этом частота сигнала преобразуется, например, с помощью деления в низкочастотный диапазон, где происходит ее сравнение с частотой опорного генератора и вырабатывается напряжение автоподстройки СВЧ генератора, управляемого напряжением (ГУН). Системы активного синтеза обеспечивают более высокое подавление побочных спектральных составляющих и фазовых шумов несущего колебания. Однако в этой схеме за счет высокого коэффициента деления частоты ГУН нельзя достигнуть низкого уровня шумов выходного сигнала синтезатора.

Известен СВЧ синтезатор частот, реализующий принцип активного синтеза с петлей ФАПЧ, который выбран в качестве прототипа предлагаемого изобретения [2]. СВЧ синтезатор частот содержит СВЧ ГУН, выход которого соединен через направленный ответвитель с выходом СВЧ синтезатора частот и с первым входом СВЧ смесителя, второй вход которого соединен с выходом источника входного СВЧ сигнала с частотой f_вхСВЧ, выход СВЧ смесителя соединен с входом первого делителя частоты (ДЧ) с переменным коэффициентом деления n, выход которого соединен с первым входом частотно-фазового детектора (ЧФД), второй вход частотно-фазового детектора соединен с выходом второго делителя частоты с переменным коэффициентом деления m, вход которого соединен с источником опорного сигнала частоты f_ОП, а выход частотно-фазового детектора через фильтр нижних частот (ФНЧ) соединен с входом СВЧ ГУН. При этом направленный ответвитель, смеситель, первый делитель частоты, ЧФД и ФНЧ образуют петлю ФАПЧ.

Известный СВЧ синтезатор частот обеспечивает возможность достижения низкого уровня фазовых шумов выходного сигнала СВЧ синтезатора частот с частотой f_СЧ за счет уменьшения коэффициента деления первого делителя частоты при использовании в качестве входного СВЧ сигнала с частотой f_вхСВЧ сигнала с низким уровнем фазовых шумов. Кроме того, уменьшение коэффициента деления первого делителя частоты позволяет увеличить коэффициент усиления петли ФАПЧ. Так как в такой схеме частота входного СВЧ сигнала f_вхСВЧ выбирается из условия f_вхСВЧ>f_СЧ, то для поддержания постоянной величины коэффициента усиления петли ФАПЧ СВЧ синтезатора частот необходимо компенсировать изменение коэффициента деления первого делителя частоты изменением крутизны перестройки частоты СВЧ ГУН для сохранения полосы регулирования петли ФАПЧ.

Однако если уходы частоты f_ГУH СВЧ ГУН будут более 2 f_ПЧ (где промежуточная частота f_ПЧ= f_вхСВЧ-f_ГУН), то в данном СВЧ синтезаторе частот будут происходить срывы фазовой синхронизации, что приведет к потере работоспособности синтезатора.

Кроме того, известный СВЧ синтезатор частот работает только в случае подачи на второй вход СВЧ смесителя входного СВЧ сигнала с фиксированной частотой f_вхСВЧ. При подаче на этот вход СВЧ смесителя входного СВЧ сигнала с изменяемой (перестраиваемой) частотой f_вхСВЧ в полосе, большей или равной 2 f_ПЧ, в СВЧ синтезаторе частот также могут происходить нарушения фазовой синхронизации.

Технической задачей предлагаемого изобретения является создание широкодиапазонного СВЧ синтезатора частот с низким уровнем фазовых шумов и малым временем перестройки частоты выходного сигнала синтезатора f_СЧ, обеспечивающим отсутствие нарушений фазовой синхронизации при изменении (перестройке) частоты входного СВЧ сигнала f_вхСВЧ в полосе, равной или большей чем удвоенная частота сигнала промежуточной частоты f_ПЧ, где f_ПЧ= f_вхСВЧ-f_ГУН, а также обеспечивающего сохранение фазовой синхронизации при уходах частоты f_ГУН сигнала СВЧ ГУН на величину более чем 2 f_ПЧ.

Техническим результатом является предотвращение нарушений фазовой синхронизации, вызванных переходными процессами в петле ФАПЧ, и обеспечение устойчивой работы СВЧ синтезатора частот при эксплуатации, в том числе при перестройке частоты f_вхСВЧ входного СВЧ сигнала

Сущность технического решения заключается в том, что предлагаемый СВЧ синтезатор частот содержит СВЧ генератор, управляемый напряжением (ГУН), выход которого соединен с входом направленного ответвителя, первый выход которого является выходом СВЧ синтезатора частот, а второй выход направленного ответвителя соединен с первым входом СВЧ смесителя, второй вход СВЧ смесителя соединен с выходом источника входного СВЧ сигнала, выход СВЧ смесителя соединен с входом первого делителя частоты с переменным коэффициентом деления, выход которого соединен с первым входом частотно-фазового детектора, второй вход частотно-фазового детектора соединен с выходом второго делителя частоты с переменным коэффициентом деления, вход которого соединен с выходом источника опорного сигнала, а между частотно-фазовым детектором и СВЧ ГУН включен фильтр нижних частот. СВЧ синтезатор частот дополнительно содержит фазовый компаратор, ждущий мультивибратор, два диода и операционный усилитель. При этом первый и второй выходы частотно-фазового детектора соединены соответственно с первым и вторым входами операционного усилителя, выход которого соединен с входом СВЧ ГУН, а фильтр нижних частот включен между первым входом операционного усилителя и его выходом, первый вход фазового компаратора соединен с выходом первого делителя частоты с переменным коэффициентом деления и первым входом частотно-фазового детектора, второй вход фазового компаратора соединен с выходом второго делителя частоты с переменным коэффициентом деления и со вторым входом частотно-фазового детектора, выход фазового компаратора соединен с входом ждущего мультивибратора, первый выход ждущего мультивибратора соединен через первый диод с первым выходом частотно-фазового детектора и с первым входом операционного усилителя, второй выход ждущего мультивибратора соединен через второй диод со вторым выходом частотно-фазового детектора и со вторым входом операционного усилителя. Причем первый и второй диоды включены встречно друг другу, при этом СВЧ ГУН, направленный ответвитель, СВЧ смеситель, первый делитель частоты, частотно-фазовый детектор, операционный усилитель и фильтр нижних частот образуют петлю фазовой автоподстройки частоты (ФАПЧ) при условии: Т_М-τ_м>τ_ФАПЧ, где Т_М - период колебаний ждущего мультивибратора, τ_ФАПЧ - время установления синхронизации в петле фазовой автоподстройки частоты.

Включение в схему синтезатора СВЧ частот фазового компаратора и ждущего мультивибратора с двумя встречно включенными диодами на выходе позволяет проводить предварительную установку частоты f_ГУН сигнала СВЧ ГУН при нарушении фазовой синхронизации в петле ФАПЧ, которые происходят при переключении частоты f_вхСВЧ входного СВЧ сигнала или при уходах частоты f_ГУН сигнала СВЧ ГУН, например, при включении СВЧ синтезатора, что обеспечивает быстрое восстановление фазовой синхронизации и повышает устойчивость работы СВЧ синтезатора частот. При этом после восстановления петли ФАПЧ ждущий мультивибратор отключается и не влияет на дальнейшую работу петли ФАПЧ.

Операционный усилитель с фильтром нижних частот в цепи обратной связи формирует полосу частот регулирования петли ФАПЧ.

Время между окончанием первого импульса и началом следующего импульса ждущего мультивибратора, определяемый RC-цепочкой этого мультивибратора, должно быть больше времени установления синхронизации в петле ФАПЧ, то есть должно выполняться условие:

Т_М-τ_м>τ_ФАПЧ.

Изобретение поясняется чертежами.

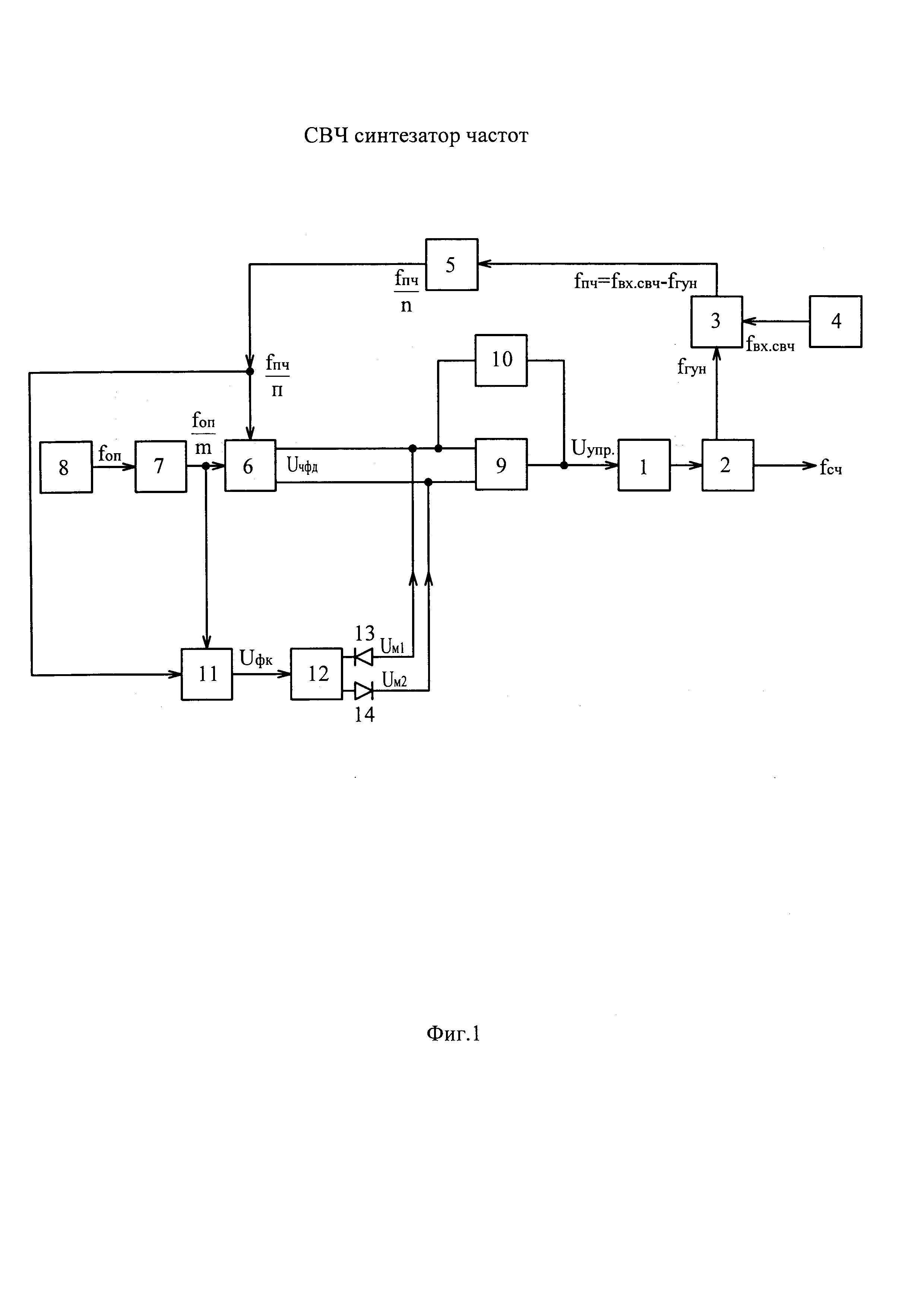

На фиг. 1 представлена структурная схема предлагаемого СВЧ синтезатора частот, где

1 - СВЧ генератор (ГУН) с частотой f_ГУН (управляющее напряжение U_УПР);

2 - направленный ответвитель;

3 - СВЧ смеситель;

4 - источник входного СВЧ сигнала с частотой f_вхСВЧ;

5 - первый делитель частоты с переменным коэффициентом деления n;

6 - частотно-фазовый детектор (выходное напряжение U_ЧФД);

7 - второй делитель частоты с переменным коэффициентом деления m;

8 - источник опорного сигнала с частотой f_ОП;

9 - операционный усилитель;

10 - фильтр нижних частот;

11 - фазовый компаратор (выходное напряжение U_ФК);

12 - ждущий мультивибратор (выходное напряжение прямое U_м1 и инверсное

U_м2);

13 - первый диод;

14 - второй диод;

f_ПЧ=f_вхСВЧ-f_ГУН - сигнал промежуточной частоты;

f_СЧ - выходной сигнал СВЧ синтезатора частот.

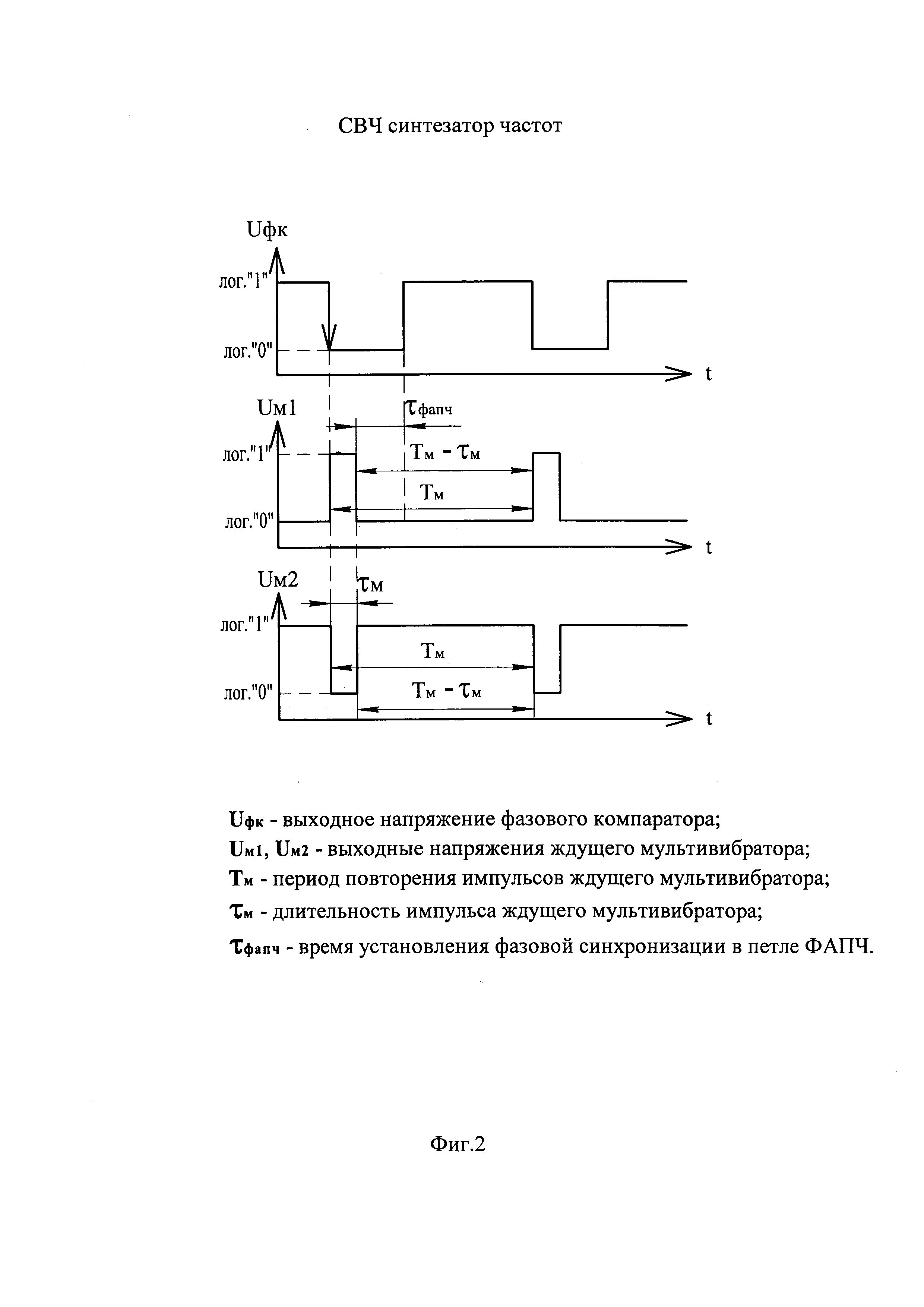

На фиг. 2 представлены временные диаграммы входного U_ФК и выходных U_м1 и U_м2 напряжений ждущего мультивибратора, входящего в состав предлагаемого СВЧ синтезатора частот, где

Т_М - период колебаний ждущего мультивибратора 12;

τ_м - длительность импульса ждущего мультивибратора 12;

τ_ФАПЧ - время установления синхронизации в петле фазовой автоподстройки частоты.

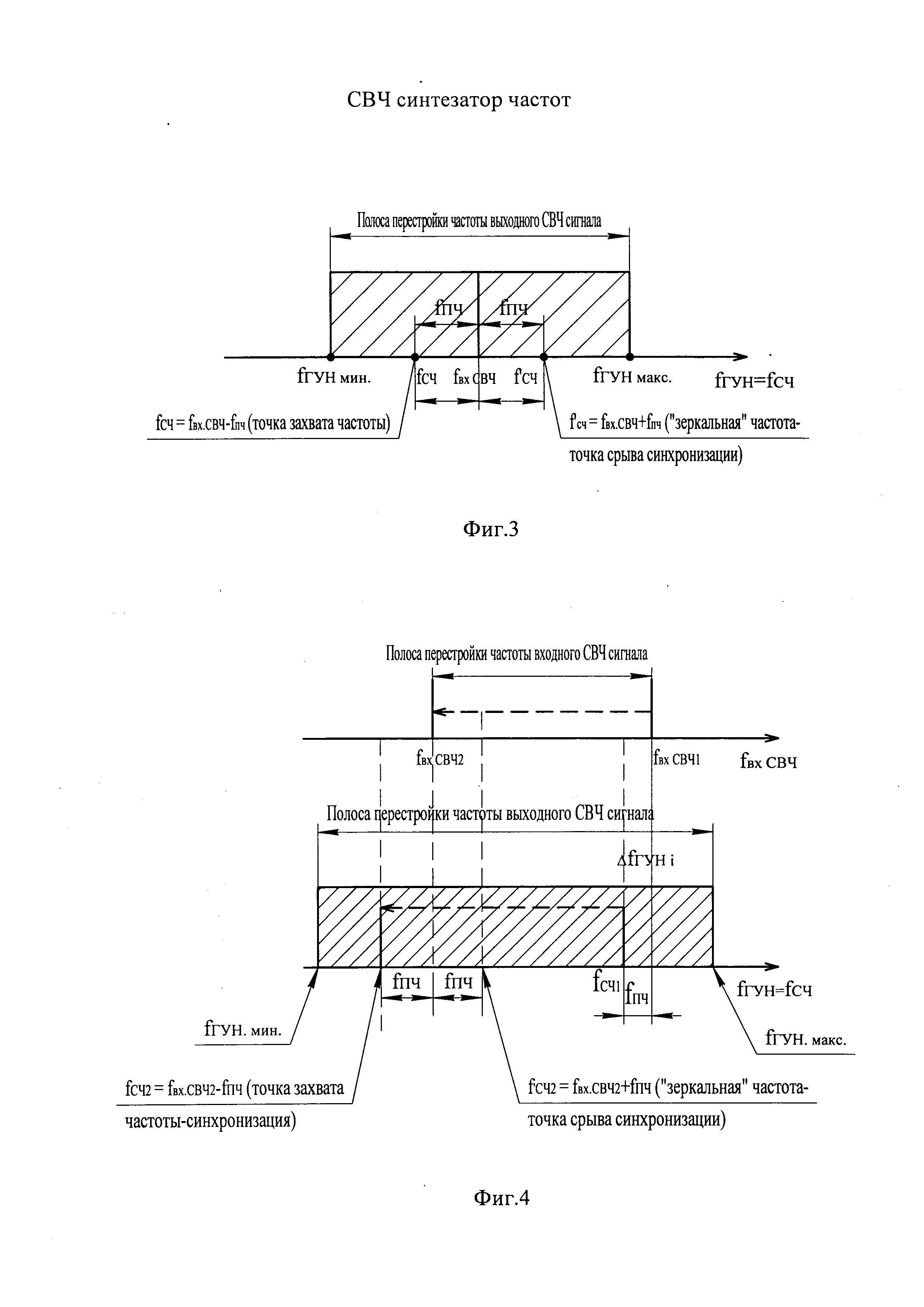

На фиг. 3 показана полоса перестройки выходного СВЧ сигнала с частотой f_СЧ=f_ГУН относительно фиксированной частоты f_вхСВЧ входного СВЧ сигнала предлагаемого СВЧ синтезатора частот.

На фиг. 4 показана полоса перестройки выходного СВЧ сигнала с частотой f_СЧ=f_ГУН относительно перестраиваемой частоты f_вхСВЧ входного СВЧ сигнала предлагаемого СВЧ синтезатора частот.

Предлагаемый СВЧ синтезатор частот, структурная схема которого изображена на фиг. 1, содержит СВЧ генератор управляемый напряжением (ГУН) 1, выход которого соединен с входом направленного ответвителя 2, один выход которого является выходом СВЧ синтезатора частот, а другой выход направленного ответвителя 2 соединен с первым входом СВЧ смесителя 3, второй вход которого соединен с выходом источника входного СВЧ сигнала 4 с частотой f_вхСВЧ. Выход СВЧ смесителя 3 соединен с входом первого делителя частоты 5 с переменным коэффициентом деления n, выход которого соединен с первым входом частотно-фазового детектора 6. Второй вход частотно-фазового детектора 6 соединен с выходом второго делителя частоты 7 с переменным коэффициентом деления m, вход которого соединен с выходом источника опорного сигнала 8 с частотой f_ОП. Два выхода частотно-фазового детектора 6 соединены с двумя входами операционного усилителя 9, выход которого соединен с входом генератора СВЧ ГУН 1, при этом между первым входом операционного усилителя 9 и его выходом включен фильтр нижних частот 10. Первый вход дополнительно введенного в схему фазового компаратора 11 соединен с выходом первого делителя частоты 5 и первым входом частотно-фазового детектора 6, второй вход фазового компаратора 11 соединен с выходом второго делителя частоты 7 и вторым входом частотно-фазового детектора 6. Выход фазового компаратора 11 соединен с входом ждущего мультивибратора 12, прямой выход которого через первый диод 13 соединен с первым выходом частотно-фазового детектора бис первым входом операционного усилителя 9, инверсный выход ждущего мультивибратора 12 через второй диод 14 соединен со вторым выходом частотно-фазового детектора 6 и со вторым входом операционного усилителя 9, причем первый и второй диоды включены встречно друг другу. В данной схеме СВЧ ГУН 1, направленный ответвитель 2, СВЧ смеситель 3, первый делитель частоты 5, частотно-фазовый детектор 6, второй делитель частоты 7, операционный усилитель 9 и фильтр нижних частот 10 образуют петлю ФАПЧ.

Предлагаемый СВЧ синтезатор частот работает следующим образом. Выходной сигнал СВЧ ГУН 1 с частотой f_ГУН через ответвитель 2 и выходной СВЧ сигнал источника входного СВЧ сигнала 4 с частотой f_вхСВЧ поступают на СВЧ смеситель 3, на выходе которого выделяется сигнал промежуточной частоты f_ПЧ, который поступает на вход первого делителя частоты 5 и после деления на коэффициент n сигнал с выхода первого делителя частоты 5 поступает на первый вход частотно-фазового детектора 6. Сигнал опорной частоты f_ОП с выхода источника опорного сигнала 8 поступает на вход второго делителя частоты 7, где происходит деление частоты на коэффициент m. Сигнал с выхода второго делителя частоты 7 поступает на второй вход частотно-фазового детектора (ЧФД) 6, в котором он сравнивается с сигналом, поступившим с выхода первого делителя частоты 5, и на двух выходах частотно-фазового детектора 6 вырабатывается управляющее напряжение U_ЧФД, величина и знак которого пропорциональны разности частот и фаз сравниваемых сигналов. Это управляющее напряжение U_ЧФД через операционный усилитель 9 и фильтр нижних частот 10, включенный в цепь обратной связи операционного усилителя 9, подается на управляющий вход СВЧ ГУН 1 как управляющее напряжение U_УПР., выполняя непрерывную подстройку частоты СВЧ ГУН 1, влияющую на режим фазовой синхронизации в петле ФАПЧ.

Условиями выполнения частотно-фазовой синхронизации в петле ФАПЧ являются равенство частот и фаз сигналов, подаваемых на входы частотно-фазового детектора, то есть f_ОП/m=f_ПЧ/n, φ_ОП =φ_ПЧ,

где f_ПЧ= f_вхСВЧ-f_ГУН,

m - коэффициент деления частоты опорного сигнала с частотой f_ОП;

n - коэффициент деления частоты сигнала промежуточной частоты f_ПЧ;

φ_ОП - фаза опорного сигнала с частотой f_ОП;

φ_ПЧ - фаза сигнала промежуточной частоты f_ПЧ.

При перестройке частоты входного СВЧ сигнала f_вхСВЧ в полосе, равной или большей чем удвоенная частота сигнала промежуточной частоты f_ПЧ, где f_ПЧ=f_вхСВЧ-f_ГУН, а также при уходах частоты сигнала СВЧ ГУН f_ГУН на величину более чем 2 f_ПЧ, входной СВЧ сигнал f_вхСВЧ в предлагаемом изобретении проходит через петлю ФАПЧ СВЧ синтезатора частот, то есть через фазовый компаратор 11, ждущий мультивибратор 12, а также встречно включенные диоды 13, 14.

При наличии фазовой синхронизации в петле ФАПЧ с выхода фазового компаратора 11 на ждущий мультивибратор 12 поступает управляющий сигнал, отключающий ждущий мультивибратор 12, то есть выходное напряжение фазового компаратора 11 U_ФК (например, уровня транзисторно-транзисторной логики ТТЛ) в виде логической единицы. В это время ждущий мультивибратор 12 не вырабатывает на прямом и инверсном выходах импульсных выходных сигналов с напряжениями соответственно U_М1, U_М2 и не влияет на работу петли ФАПЧ. На прямом и инверсном выходах ждущего мультивибратора 12 противофазно устанавливаются постоянные напряжения U_М1 и U_М2, соответствующие логическому нулю и логической единице). Временные диаграммы входного U_ФК и выходных U_М1 и U_М2 напряжений ждущего мультивибратора 12 показаны на фиг. 2

При нарушении синхронизации частоты и фазы в петле ФАПЧ сигнал U_ФК в виде логического нуля с выхода фазового компаратора 11 запускает ждущий мультивибратор 12, который на прямом и инверсном выходах вырабатывает выходные импульсные сигналы с напряжениями U_М1 (соответствующий логической единице) и U_М2 (соответствующий логическому нулю), поступающие через диоды 13, 14 соответственно на первый и второй входы операционного усилителя 9. Во время действия импульса ждущего мультивибратора 12, то есть в течение длительности τ_м импульса ждущего мультивибратора 12, в зависимости от фазировки входов ЧФД 6, на выходе операционного усилителя 9 устанавливается максимальное или минимальное значение напряжения управления частотой сигнала СВЧ ГУН 1. В этом случае нарушаются условия частотно-фазовой синхронизации (f_ОП/m=f_ПЧ/n, φ_ОП=φ_ПЧ) и частотно-фазовый детектор 6 вырабатывает управляющее напряжение U_ЧФД, которое обеспечивает восстановление синхронизации (то есть запуск процесса синхронизации) в петле ФАПЧ. При восстановлении частотно-фазовой синхронизации в петле ФАПЧ фазовый компаратор 11 отключает ждущий мультивибратор 12 (на его выходах снова противофазно устанавливаются постоянные напряжения, соответствующие логическому нулю и логической единице). В случае повторного нарушения частотно-фазовой синхронизации в петле ФАПЧ или в случае сбоя в работе петли ФАПЧ фазовый компаратор 11 вновь запускает ждущий мультивибратор 12 и весь процесс восстановления синхронизации повторяется.

В ряде случаев для работы петли ФАПЧ, исключающей нарушение в ней частотно-фазового синхронизации, необходимо, чтобы переходной процесс перестройки частоты СВЧ ГУН в петле ФАПЧ начинался от нижнего (f_{ГУН мин}) или верхнего (f_{ГУН макс}) края рабочего диапазона СВЧ ГУН к точке захвата частоты, в которой f_ГУН=f_СЧ, то есть начальный уровень напряжения, поступающего на управляющий вход СВЧ ГУН 1 (в режиме переходного процесса, предшествующего захвату частоты), всегда равнялся минимальному или максимальному значению. Это определяется положением частоты f_ГУН выходного сигнала СВЧ ГУН относительно частоты f_{вх СВЧ} входного СВЧ сигнала. При этом возможны два основных режима работы СВЧ синтезатора частот, при которых возможно нарушения синхронизации в петле ФАПЧ.

Рассмотрим первый режим работы СВЧ синтезатора частот, представленный на фиг. 3. Допустим, что частота f_{вх СВЧ} входного СВЧ сигнала фиксирована и превышает f_СЧ (как и в прототипе), а полоса перестройки СВЧ ГУН 1 (Δf_ГУН) достаточна велика, например значительно превышает величину 2 f_ПЧ. В этом случае при переходном процессе, предшествующем захвату частоты, на частотно-фазовый детектор 6 может попасть с выхода СВЧ смесителя 3 сигнал зеркальной частоты (в точке срыва синхронизации, в которой f_ГУН=f¹_СЧ, где f¹_СЧ= f_{вх СВЧ}+f_ПЧ), что приведет к срыву синхронизации в петле ФАПЧ, переходу сигнала частоты f_ГУН СВЧ ГУН в крайнее верхнее положение, соответствующее частоте f_{ГУНмакс} и, как следствие, к отказу в работе СВЧ синтезатора частот. Схема СВЧ синтезатора частот, выбранного в качестве прототипа, не предусматривает возможность выхода из этой ситуации. В предлагаемом СВЧ синтезаторе частот эта проблема решается следующим образом.

Фазовый компаратор 11 в режиме частотно-фазовой синхронизации (f_ОП/m=f_ПЧ/n, φ_ОП=φ_ПЧ) вырабатывает на своем выходе сигнал U_ФК, соответствующий логической единице (лог. «1»). Этот выход фазового компаратора 11 соединен с входом ждущего мультивибратора 12, запуск которого осуществляется сигналом, соответствующим логическому нулю (лог. «0»). При входном сигнале, равном уровню лог. «0», первый 13 и второй 14 диоды закрыты и ждущий мультивибратор 12 не оказывает влияния на работу петли ФАПЧ. В том случае, когда режим фазовой синхронизации нарушается, на выходе фазового компаратора 11 возникает сигнал, соответствующий лог. «0». Это может происходить в моменты включения СВЧ синтезатора частот или при перестройке частоты f_ОП опорного сигнала. Сигнал, соответствующий лог. «0» с выхода фазового компаратора 11 запускает ждущий мультивибратор 12 и на его прямом и инверсном выходах в течение длительности импульса τ_м появляются уровни напряжений, равные соответственно лог.«1» и лог. «0» (то есть инверсные предыдущему состоянию), поэтому первый 13 и второй 14 диоды открываются и на первый и второй входы операционного усилителя 9 поступает дифференциальное напряжение, вызывающее появление начального (минимального) напряжения управления на выходе операционного усилителя 9, которое подается соответственно на управляющий частотой вход СВЧ ГУН 1, при этом устанавливается значение частоты СВЧ ГУН f_ГУН=f_{ГУН мин}. После окончания импульса ждущего мультивибратора 12 наступает пауза, равная величине Т_М-τ_м, где Т_М - период повторения импульсов ждущего мультивибратора 12. В течение этой паузы петля ФАПЧ осуществляет перестройку частоты f_ГУН сигнала СВЧ ГУН от минимального значения f_{ГУН мин} до частоты, при которой происходит частотно-фазовая синхронизация (точка захвата частоты на фиг. 3). При перестройке частоты f_ГУН сигнала СВЧ ГУН до значения, при котором f_ГУН=f_СЧ (где f_СЧ=f_{вх СВЧ}-f_ПЧ) и при соблюдении условия f_ГУН≤f_{вх СВЧ} (в соответствие с фазировкой ЧФД 6), устанавливается режим частотно-фазовой синхронизации, при котором f_ОП/m=f_ПЧ/n. На выходе фазового компаратора 11 возникает сигнал, соответствующий уровню лог. «1», переводящий мультивибратор 12 в ждущее состояние. Если по каким-либо причинам процесс синхронизации не произошел, то описанный цикл установления синхронизации в петле ФАПЧ повторяется. Необходимым условием захвата частоты, в данном случае, является то, что период повторения импульсов ждущего мультивибратора 12 должен соответствовать условию: Т_М-τм>τ_{петли ФАПЧ}, где

Т_М - период повторения импульсов ждущего мультивибратора,

τ_м - длительность импульса ждущего мультивибратора,

τ_{петли ФАПЧ} - время установления синхронизации в петле ФАПЧ.

Рассмотрим второй режим работы СВЧ синтезатора частот, представленный на фиг. 4.

Предположим, что в начальный момент в СВЧ синтезаторе частоты выполняется условие частотно-фазовой синхронизации, при этом f_{вх СВЧ}=f_{вх СВЧ1}. В этом случае частота выходного сигнала СВЧ синтезатора частот f_СЧ=f_СЧ·1=f_{вх СВЧ1}-f_ПЧ. Затем частота f_{вх СВЧ} входного СВЧ сигнала быстро перестраивается в полосе Δf_{вх СВЧ} перестройки входного СВЧ сигнала (как показано на фиг. 4) от значения f_{вх СВЧ1} к значению f_{вх СВЧ2} (при этом полоса перестройки частоты входного СВЧ сигнала Δf_{вх СВЧ} составляет более 2 f_ПЧ, где f_ПЧ=f_{вх СВЧ}-f_ГУН. Одновременно с перестройкой частоты f_{вх СВЧ} происходит перестройка частоты f_ГУН СВЧ ГУН от значения f_СЧ1 до значения f_СЧ2. Однако из-за инерционности петли ФАПЧ время перестройки частоты входного СВЧ сигнала (t_{пер.вх СВЧ}) всегда меньше времени установления синхронизации в петле ФАПЧ (τ_{петли ФАПЧ}), то есть t_{пер.вх СВЧ}≤τ_{петли ФАПЧ}.

В результате инерционности петли ФАПЧ при перестройке частоты СВЧ ГУН также возникают условия для нарушения синхронизации. Так, например, как показано на фиг. 4, при перестройке частоты f_ГУН от первоначального значения f_СЧ1 (в верхней части диапазона перестройки частоты СВЧ ГУН) к следующему более низкому по частоте значению f_СЧ2. в СВЧ смесителе образуется сигнал зеркальной промежуточной частоты в точке, где f_ГУН=f¹_СЧ2=fвх_СВЧ2+f_ПЧ. В этом случае (при заданной фазировке ЧФД 6) не будет соблюдаться условие f_ГУН≤f_{вх СВЧ}, то есть не происходит захват частоты петлей ФАПЧ, что вызывает нарушение частотно-фазовой синхронизации с «затягиванием» частоты f_ГУН в верхнее крайнее значение f_{ГУНмакс} диапазона перестройки частоты СВЧ ГУН. Для восстановления в петле ФАПЧ частотно-фазовой синхронизации в предлагаемом изобретении следует осуществить описанный в первом режиме работы СВЧ синтезатора частот цикл установления синхронизма. В схеме СВЧ синтезатора частот, выбранного в качестве прототипа, не предусмотрена возможность быстрого изменения частоты входного СВЧ сигнала, а следовательно, такая схема не позволяет осуществить устойчивую фазовую синхронизацию при перестройке частоты входного СВЧ сигнала.

Описанные выше режимы неустойчивой работы системы ФАПЧ в известном СВЧ синтезаторе частот, выбранном в качестве прототипа изобретения, были экспериментально проверены и подтверждены.

На основе предлагаемого изобретения разработаны и экспериментально опробованы образцы СВЧ синтезаторов частот, которые подтвердили устойчивую работу с быстрым временем восстановления частотно-фазовой синхронизации в различных режимах работы СВЧ синтезаторов частот - менее 100 мкс.

Источники информации

1. Манасевич В. Синтезаторы частот. Теория и проектирование. - М.: Связь, 1979 г.

2. Рыжков А.В., Попов В.Н. Синтезаторы частот в технике радиосвязи. - М.: Радио и связь, 1991 г., с. 110-113.
