[1]Область техники, к которой относится изобретение
[2]Изобретение относится к средствам, обеспечивающим обучение стрельбе из имитаторов стрелкового оружия и гранатометов, а именно к средствам имитации и идентификации точек прицеливания лазерных излучателей имитаторов.
[4]Из уровня техники известна «Система захвата движения» (патент RU 121947 от 14.06.2012), которая предназначена для захвата движения интересующего технического средства с помощью инерциальных микромеханических (МЭМС) датчиков и технологии беспроводной сенсорной сети (на основе стандарта IEEE 802.15.4/ZigBee) и может быть рассмотрена для решения задачи идентификации точек прицеливания имитатора стрелкового оружия.
[5]Система захвата движения включает одно мобильное измерительное устройство для определения и передачи данных с параметрами захватываемого движения, приемник сигналов, блок обработки, блок хранения и визуализации данных, модуль беспроводной сенсорной сети, инерциальный измерительный модуль. Инерциальный измерительный модуль состоит из трехосного датчика угловой скорости, трехосного датчика ускорения, трехосного датчика магнитного поля, датчика температуры и соединенного с ними каналами связи микроконтроллера, обрабатывающего поступающие с датчиков сигналы.
[6]Особенностью данного способа захвата движения является обеспечение высокой точности измерений параметров движения (ориентация и положение) интересующего технического средства, а также возможность использования захвата движения вне специально оборудованного помещения.
[7]Использование беспроводной сенсорной сети позволяет значительно увеличить число одновременно используемых беспроводных измерительных устройств в рамках одной сети. Таким образом, обеспечивается расширяемость и мобильность системы.
[8]Недостатком указанного аналога при решении задачи идентификации точек прицеливания имитатора стрелкового оружия является сложность и высокая стоимость технической реализации по отношению к предлагаемому способу, связанные с ограничениями на габаритно-массовые характеристики набора датчиков, а также с особенностью эксплуатации при высоком уровне разночастотных ударных и вибрационных воздействий, изменения температуры и необходимостью проведения калибровки оборудования, входящего в состав системы захвата движения.
[10]Существующий метод решения проблемы идентификации лазерных точек прицеливания посредством разделения области стрельбы на сектора и присвоения каждому используемому имитатору определенного сектора для стрельбы имеет ряд существенных недостатков, вызванных трудностью идентификации имитатора и расчета оценки по итогам выполнения упражнения обучающимся при произведении стрельбы не в отведенный для него сектор.
[11]В связи с вышеизложенным технической задачей предлагаемого способа является решение проблемы идентификации лазерных точек прицеливания имитаторов стрелкового оружия и гранатометов без секторального разделения области стрельбы.
[12]Сущность предлагаемого способа идентификации лазерных точек прицеливания как технического решения заключается в решении задачи идентификации точек лазерного прицеливания и реализации данного способа для имитаторов оружия электронного стрелкового тренажера посредством использования специализированного программного обеспечения, реализующего алгоритм поиска точек лазерного прицеливания и аппаратного комплекса.
[13]Технический результат заключается в увеличении эффективности идентификации лазерных точек прицеливания с целью определения соответствующего имитатора.
[14]Признаки, используемые для характеристики способов
[15]Способ идентификации лазерных точек прицеливания характеризуется определенной последовательностью действий, которая обеспечивает решение целевой задачи с применением технологии разнесения по времени момента включения лазера в соответствии с сигналом синхроимпульса для последующей регистрацией видеокамерой в каждом отдельном кадре пары, состоящей из лазера и соответствующего ему светового индикатора, с целью обеспечения идентификации точки прицеливания с конкретными имитаторами.
[16]Аппаратный комплекс включает в себя:
[17]1) видеокамеру с мгновенным затвором «global shutter», приводимым в действие по сигналу от внешнего источника. Сенсор видеокамеры имеет повышенную чувствительность в ближнем ИК диапазоне. На камере установлен фильтр, отсекающий световое излучение в диапазоне до 715 нм.
[18]2) массив индикаторов, состоящий из диодов ближнего ИК диапазона.
[19]3) лазерные излучатели мощностью 3-5 мВт с длиной волны 750-780 нм.
[20]4) генератор электрических синхронизирующих импульсов на базе PIC 18F4520.
[21]Краткое описание чертежей

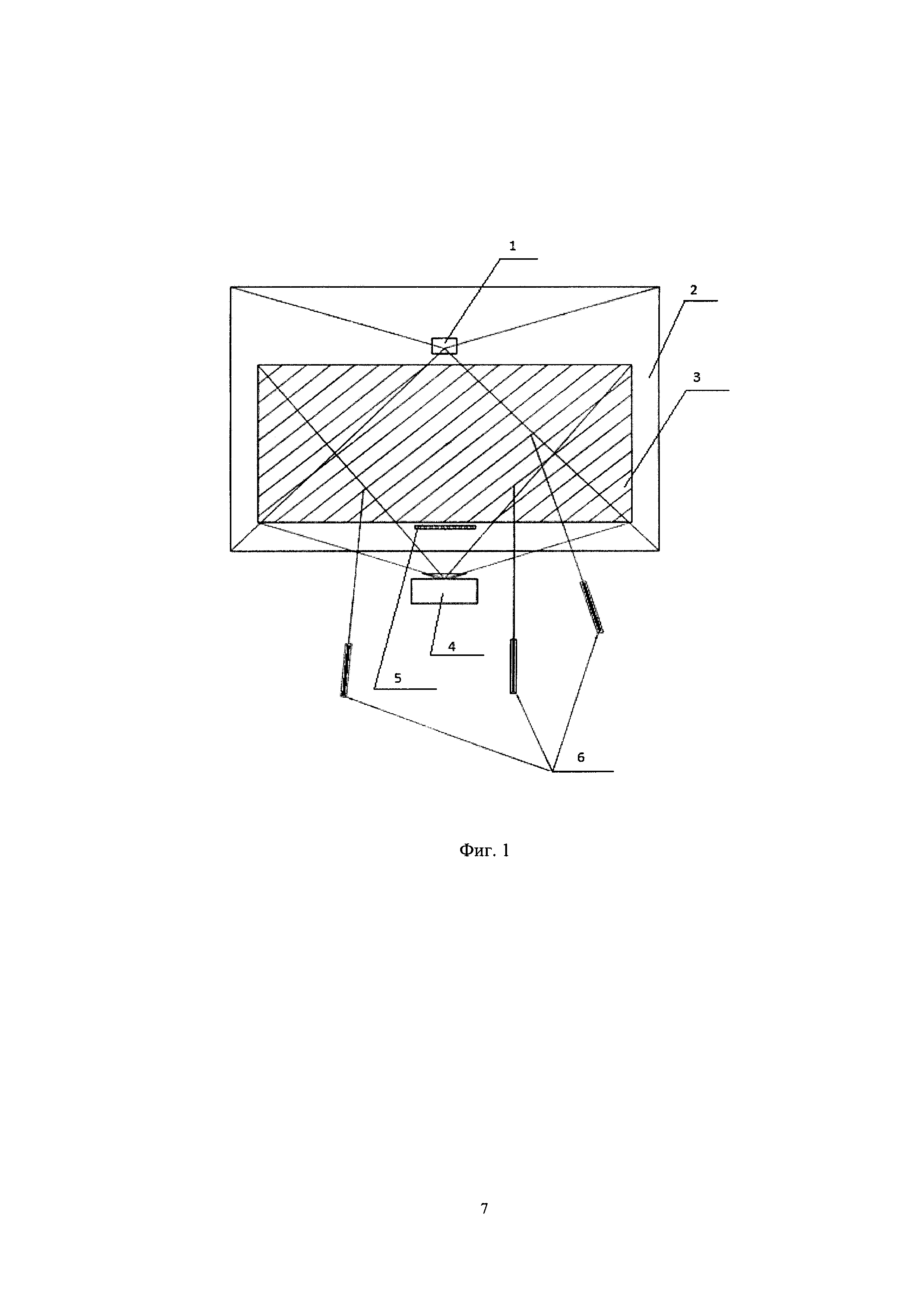

[22]Фиг. 1 - общая схема.
[24]2 - область захвата видеокамеры;

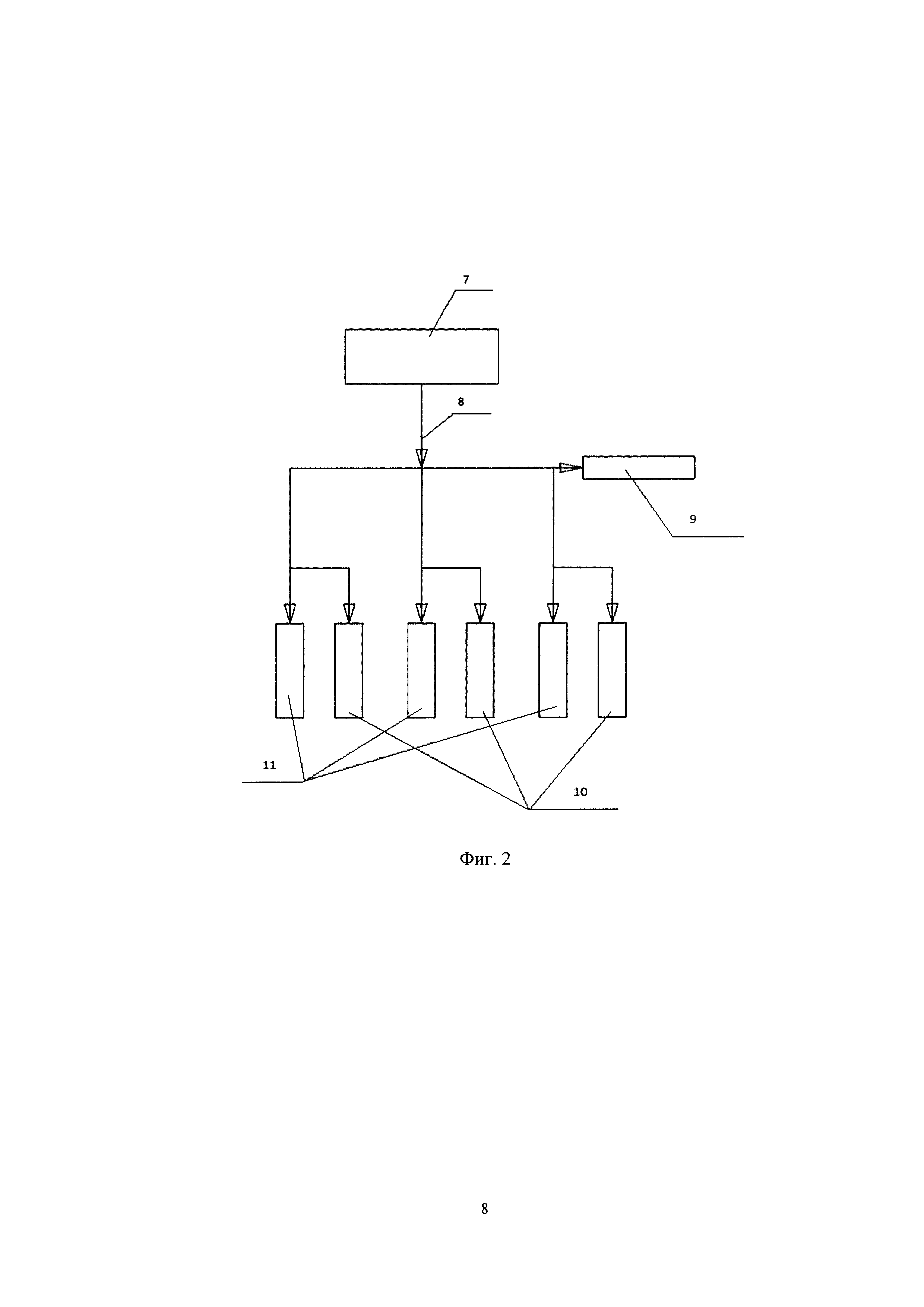

[29]Фиг. 2 - работа генератора синхроимпульсов.
[30]7 - генератор синхроимпульсов;

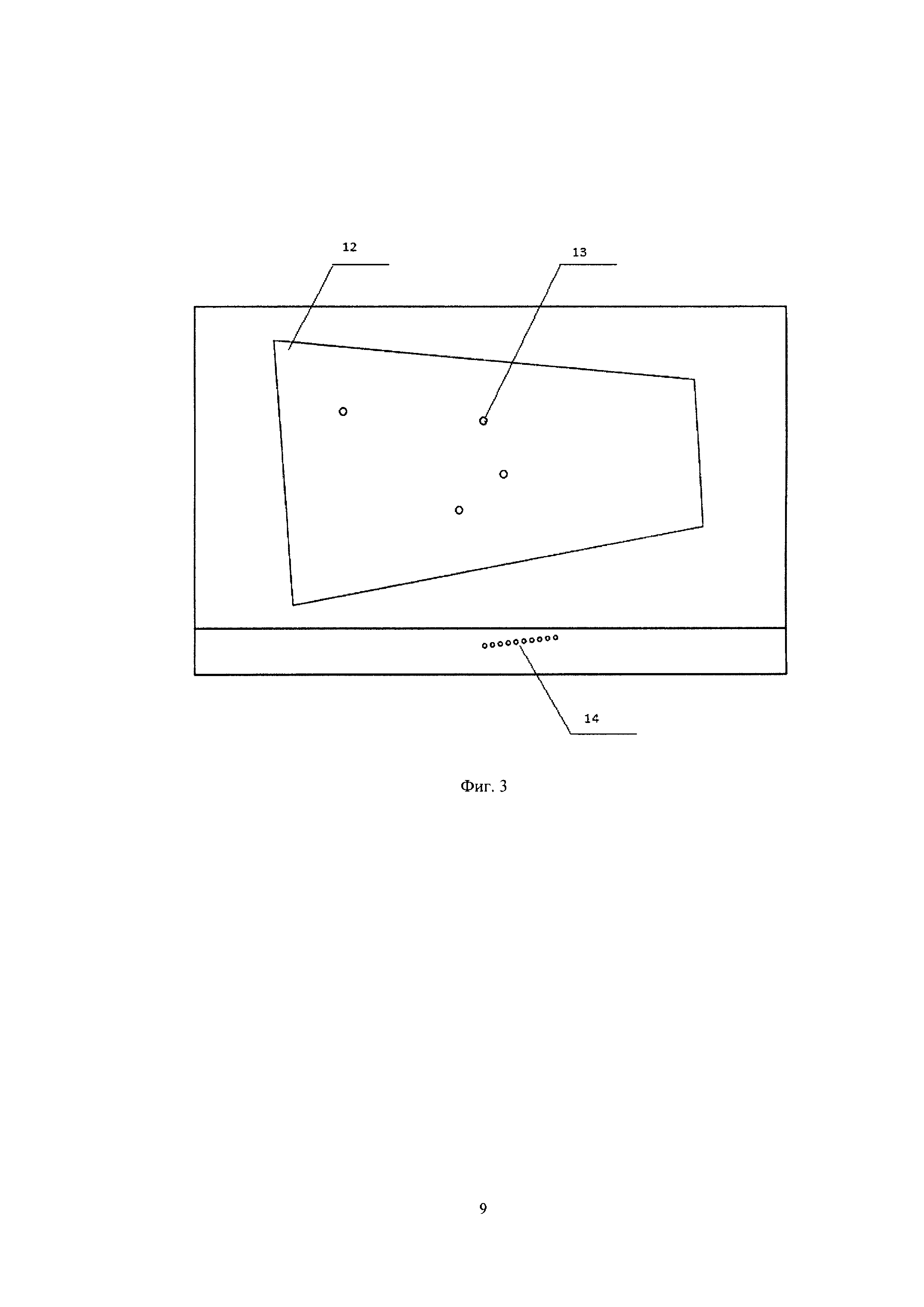

[35]Фиг. 3 - изображение, фиксируемое видеокамерой.
[36]12 - область проецирования проектора;
[39]Осуществление изобретения
[40]Реализация способа идентификации лазерных точек прицеливания состоит в выполнении определенной последовательности действий, а именно:
[42]Перед началом использования лазеров необходима предварительная процедура калибровки для определения и записи срединных координат индикаторов в системе координат видеокамеры. Процесс проведения калибровки позволяет отобразить все индикаторы в одном отдельно взятом кадре видеокамеры посредством включения световых индикаторов и выключения лазеров.
[44]Последовательность синхроимпульсов, поданных от генератора синхроимпульсов, инициирует процедуру последовательного включения пары лазер - световой индикатор от первой до последней пары с последующим повторением цикла (Фиг. 2).
[45]Синхроимпульсу №1 соответствует пара лазер №1 - световой индикатор №1, синхроимпульсу №2 соответствует пара лазер №2 - световой индикатор №2, и т.д.
[46]3. Процедура фиксации видеокамерой точек лазера и индикатора
[47]В процессе работы имитаторов оружия электронного стрелкового тренажера в каждом новом кадре видеокамеры фиксируются координаты пятна лазера и соответствующего ему индикатора (Фиг. 3), а также производится анализ кадра видеокамеры посредством использования имеющихся координат индикаторов, выявленных в процессе калибровки.
[48]Анализ кадра видеокамеры заключается в проверке яркости пикселов кадра по координатам индикаторов. Если яркость превышает определенный предел, то считается, что индикатор горит. Координаты индикаторов связаны с соответствующими номерами лазеров имитаторов и, зная координаты горящего индикатора, устанавливается номер имитатора.
[49]Таким образом, при частоте видеокамеры 200 кадров/сек каждая пара работает ориентировочно 5 мс, 10 пар по 5 мс дает 50 мс на обновление всех абонентов, соответственно 1000 мс / 50 мс дает частоту обновления всех абонентов равную 20 Гц.
