патент
№ RU 2552769
МПК B65D41/00

ПРЕДОХРАНИТЕЛЬНАЯ ПРОБКА

Авторы:
Медведев Олег Зиновьевич
Правообладатель:
Все (2)
Номер заявки
2013128903/12
Дата подачи заявки
25.06.2013
Опубликовано
10.06.2015
Страна
RU
Дата приоритета
23.06.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
1
Реферат

Изобретение относится к средствам укупоривания бутылок, но может найти применение для укупоривания и других емкостей для жидких и сыпучих веществ. Предохранительная пробка 1 установлена на бутылку 2 с кольцевым выступом 3, радиальными ребрами 4. Предохранительная пробка 1 состоит из отливочной воронки 5 с трубкой 6, крышки 7 с фиксатором 8, металлического колпачка 9, прокладки 10 с седлом 11, клапана 12. Седло 11 имеет упругие элементы 13, ограничивающие при открытом клапане каналы 14. Коническая поверхность 17 диска клапана деформирует упругие элементы 13 и закрывает каналы 14. При открывании бутылки 2 крышка 7 удаляется, упругие элементы 13 поднимают клапан 12 и давление над и под клапаном 12 выравнивается. 2 ил.

Формула изобретения

Предохранительная пробка, содержащая крышку с фиксатором, взаимодействующим с клапаном, седло клапана, отличающаяся тем, что седло клапана выполнено с взаимодействующими с клапаном упругими элементами, ограничивающими каналы при открытом клапане.

Описание

Изобретение относится к средствам укупоривания бутылок, но может найти применение для укупоривания и других емкостей для жидких и сыпучих веществ.

Известна предохранительная пробка, содержащая крышку, с фиксатором, взаимодействующим с клапаном, седло клапана (см., например, патенты РФ №№007668, 78172, 79528).

В аналогах предохранительные пробки имеют в своем составе клапаны различной конструкции, которые разделяют внутреннюю полость предохранительной пробки с полостью бутылки. Таким образом клапаны предотвращают повторное заполнение бутылки злоумышленником жидкостью неустановленного содержания. Известные клапаны хотя и выполняют свое назначение, но имеют ряд недостатков. Клапан уплотняется ("залипает") в седле и при создании разрежения в бутылке, например при охлаждении и уменьшении объема водки, притягивается созданным разрежением к седлу. При попытке налива из открытой бутылки жидкости клапан не перемещается под действием силы тяжести и давления столба жидкости, разрежение в бутылке препятствует перемещению клапана.

Технический результат заключается в создании конструкции седла клапана, которая устраняет вышеупомянутый недостаток.

Указанный технический результат достигается тем, что в предохранительной пробке, содержащей крышку с фиксатором, взаимодействующим с клапаном, седло клапана, седло клапана выполнено с взаимодействующими с клапаном упругими элементами, ограничивающими каналы при открытом клапане.

Сущность изобретения поясняется чертежами.

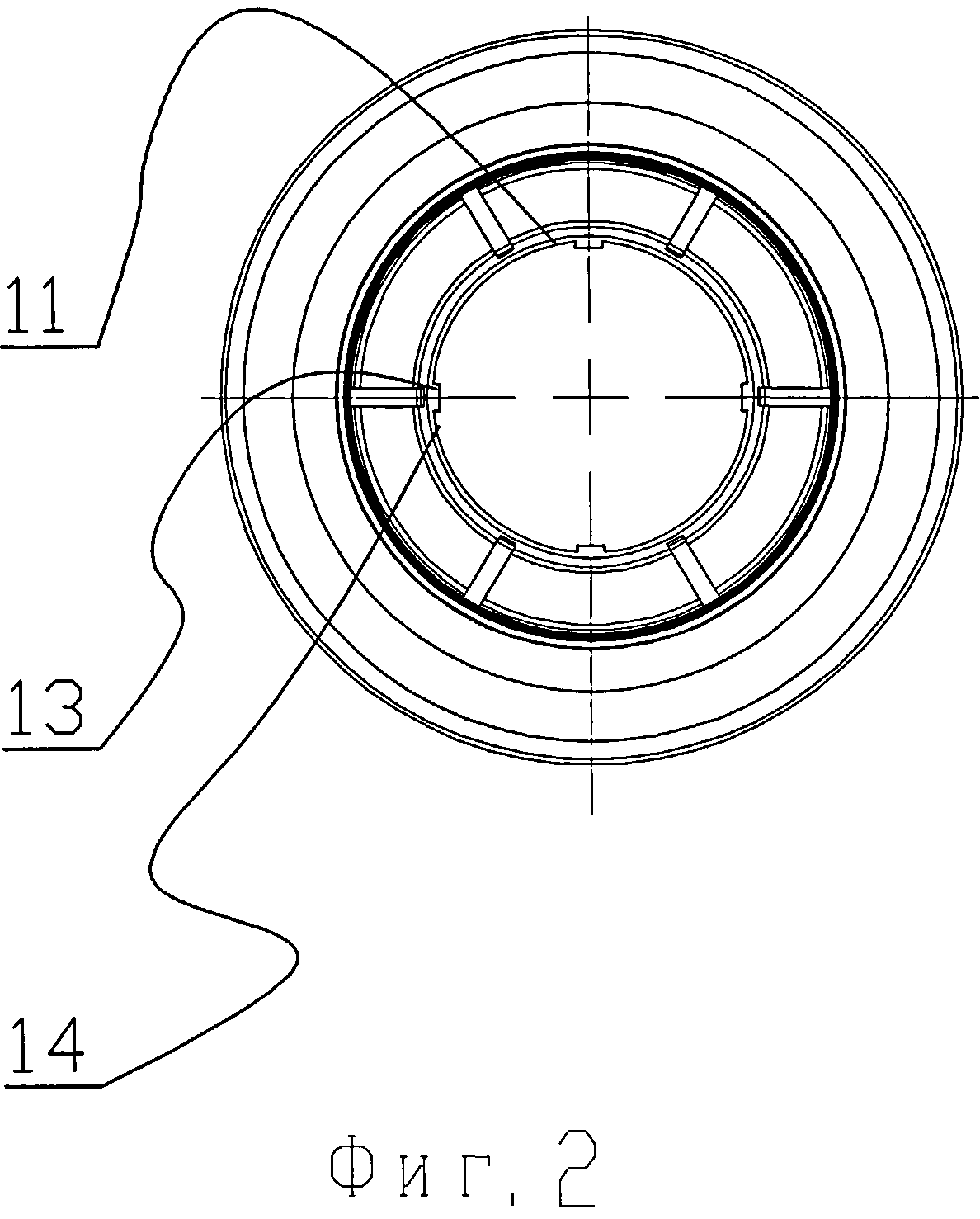

Фиг.1 - бутылка, укупоренная предохранительной пробкой; фиг.2 - вид на клапанное устройство.

Предохранительная пробка 1 установлена на бутылку 2 с кольцевым выступом 3, радиальными ребрами 4. Предохранительная пробка 1 состоит из отливочной воронки 5 с трубкой 6, крышки 7 с фиксатором 8 (нажимным элементом), металлического колпачка 9, прокладки 10 с седлом 11 клапана 12. Седло 11 имеет упругие элементы 13, ограничивающие при открытом клапане каналы 14.

Клапан 12 содержит диск 15 со сферической боковой поверхностью 16 и нижней конической поверхностью 17 и направляющей втулкой 18. Коническая поверхность 17 деформирует упругие элементы 13 и закрывает каналы 14. При открывании бутылки 2 крышка 7 удаляется, упругие элементы 13 приподнимают клапан 12, открывают каналы 14 и давление над и под клапаном 12 выравнивается.
