[1]Изобретение относится к стрелковому оружию и может быть использовано в автоматическом стрелковом оружии, устройствах, конструктивно сходных со стрелковым оружием.
[2]Известны 5,45-мм автомат Калашникова АК74 и 5,45-мм автомат Калашникова АК74М (см. М. Попенкер. «Штурмовые винтовки мира», Изд.: М.: ACT «Полигон», 2004 год), содержащие ствольную коробку со стволом, крышку, возвратный механизм с пружиной и выступом, прицельную колодку. Крышка закрепляется на ствольной коробке:
[3]- в передней части - с помощью полукруглого выреза на колодке прицельной и переднего торца крышки;
[4]- в задней части - с помощью выступа направляющей пружины возвратной, входящего в окно в задней стенке крышки. Направляющая пружины возвратной, в свою очередь, устанавливается Т-образным выступом в продольный паз на затыльнике ствольной коробки.
[5]Недостатками указанных образцов являются низкие эксплуатационные характеристики из-за невозможности размещения современных прицельных комплексов (коллиматорных, оптических, ночных прицелов и т.п.), для установки которых требуется наличие планки типа Пикатинни.
[6]Известен 18,5-мм карабин специальный с коробчатым магазином 18,5КС-К, выбранный в качестве ближайшего аналога (см. http://modernfirearms.net/shotgun/rus/ks-k-r.html), содержащий ствольную коробку со стволом, крышку с планкой Пикатинни, прицельную колодку, затыльник.
[7]Крышка закрепляется на ствольной коробке:
[8]- в передней части - шарнирно на оси, совмещающей отверстие в выступе крышки с отверстиями на выступах прицельной колодки;
[9]- в задней части - с помощью выступа направляющей пружины возвратной, входящего в окно в задней стенке крышки. Направляющая пружины возвратной, в свою очередь, устанавливается Т-образным выступом в продольный паз на затыльнике ствольной коробки.
[10]Недостатком данной конструкции крепления крышки является возможность качания зафиксированной крышки вокруг оси, в пределах люфтов в соединениях Т-образного выступа направляющей пружины возвратной с пазом затыльника и выступа направляющей пружины возвратной с окном в задней стенке крышки, что приводит к ухудшению кучности стрельбы и нестабильности средней точки попадания (СТП) при стрельбе с оптическим (коллиматорным, ночным) прицелом, установленным на планку Пикатинни.
[11]Технической задачей заявляемого изобретения является повышение эксплуатационных характеристик стрелкового оружия.
[12]Технический результат заключается в обеспечении стабильного положения крышки и, соответственно, прицела, установленного на планку крышки, при стрельбе и единообразного положения крышки после снятия и последующей установки.
[13]Поставленная задача достигается тем, что в стрелковом оружии закрепление крышки на ствольной коробке осуществляется:
[14]- в передней части - поперечно смещающимся фиксатором, взаимодействующим с отверстием в выступе крышки и отверстием в колодке, закрепленной относительно ствольной коробки;
[15]- в задней части - подпружиненным роликом, с возможностью продольного перемещения последнего в пазах крышки, взаимодействующим с призматическим пазом, выполненным в выступах на затыльнике ствольной коробки.
[16]Фиксатор ограничивает все перемещения крышки за исключением вращения.
[17]Подпружиненный ролик самоустанавливается в призматическом пазу затыльника, выбирая все возможные люфты, и, взаимодействуя с гранями пазов крышки, обеспечивает стабильное возвращение в исходное положение крышки при стрельбе, а также единообразное положение крышки после снятия и последующей установки.
[18]Сущность изобретения поясняется чертежами, на которых изображено:

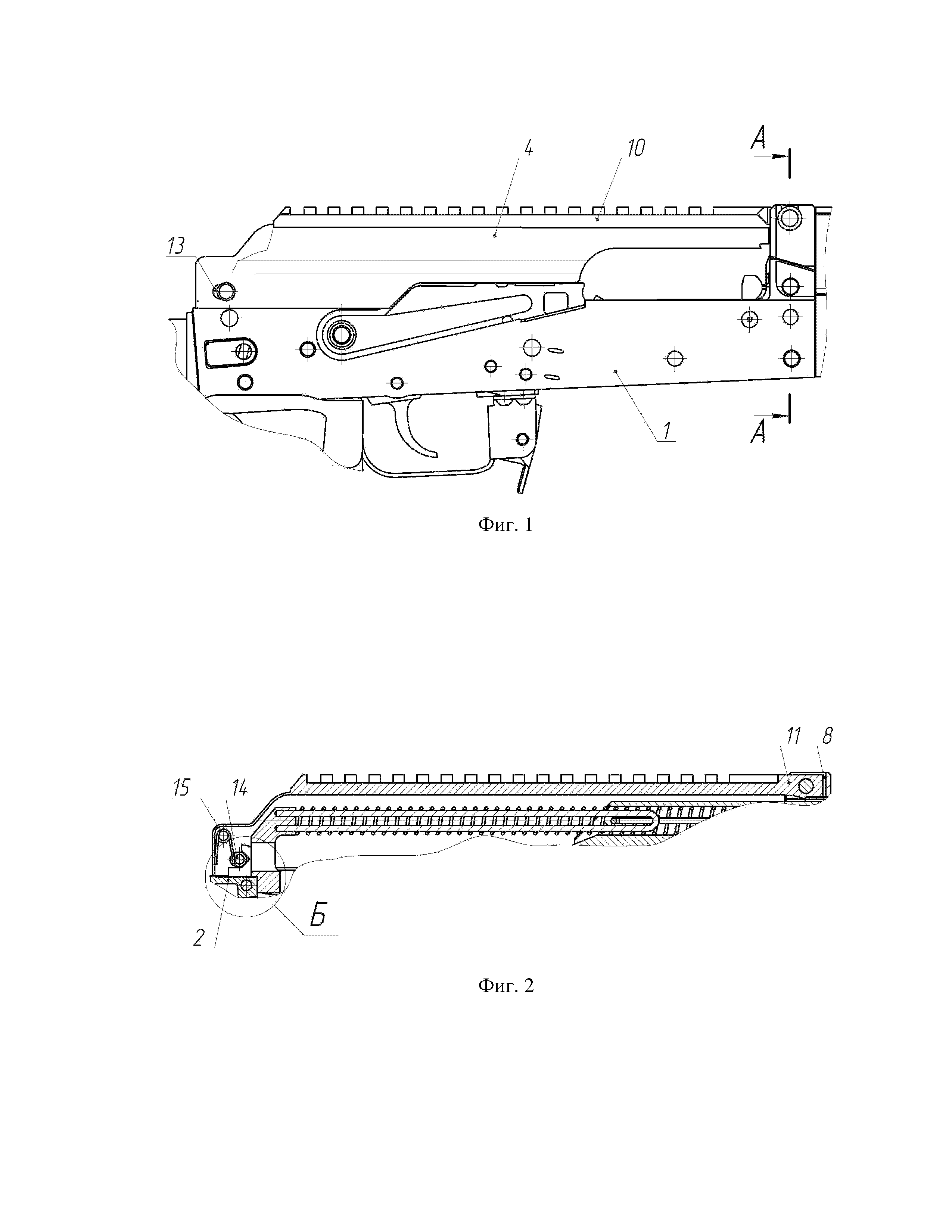

[19]на фиг. 1 - общий вид оружия;
[20]на фиг. 2 - продольное сечение оружия;

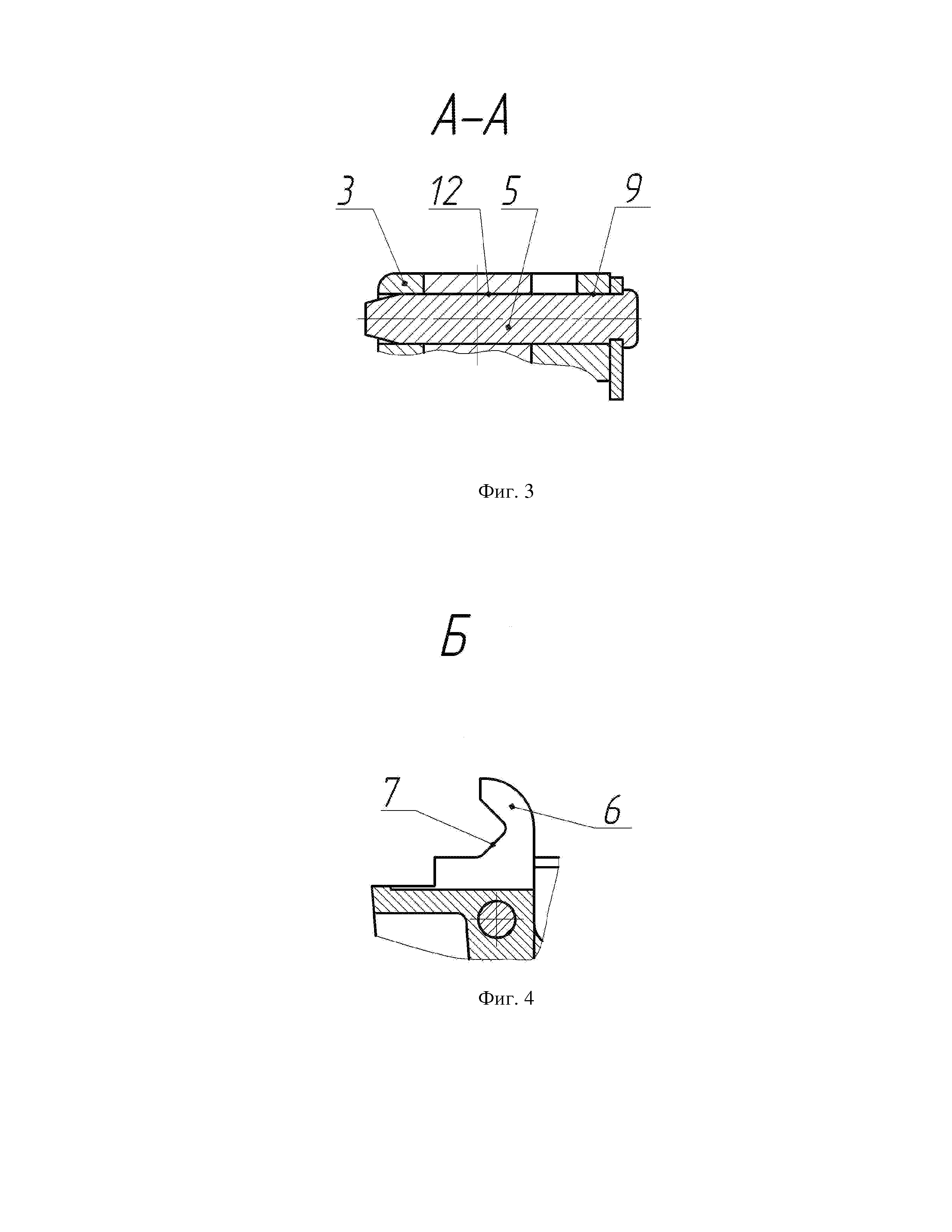

[21]на фиг. 3 - сечение А-А на фиг. 1;
[22]на фиг. 4 - выноска Б на фиг. 2, крышка и пружина не показаны.
[23]Стрелковое оружие содержит ствольную коробку 1 с затыльником 2 и колодкой 3, крышку 4, фиксатор 5. Затыльник 2 и колодка 3 жестко закреплены относительно ствольной коробки 1. В выступах 6 затыльника 2 выполнен призматический паз 7, в колодке 3 выполнен вырез 8 и отверстие 9. В верхней части крышки 4 установлена планка 10, в передней части крышки 3 выполнен выступ 11, в котором выполнено сквозное отверстие 12. В задней части крышки 4 выполнены пазы 13, в которые установлен ролик 14, подпружиненный пружиной 15.
[24]Планка 10 имеет профиль, изготовленный в соответствии с международным стандартом (STANAG 2324 или Mil-Std-1913), или любой другой профиль, позволяющий крепить прицелы. Пружина 15 поджимает ролик 14 вперед до упора в переднюю грань пазов 13 при отделенной от оружия крышке 4 и до упора в призматический паз 7 при установленной на оружие крышке 4.
[25]При установленной на оружии крышке 4 ролик 14 под воздействием пружины 15 самоустанавливается в призматическом пазу 7 и, воздействуя на грани пазов 13, обеспечивает стабильное возвращение задней части крышки 4 в исходное положение при стрельбе и стабильное положение крышки 4 после снятия и последующей установки. В отверстие 9 и отверстие 12 устанавливается фиксатор 5, закрепляя переднюю часть крышки 4 относительно ствольной коробки 1.
[26]Для присоединения крышки 4 необходимо поставить ее задней стенкой на затыльник 2 так, чтобы ролик 14 вошел в призматический паз 7, а выступ 11 - в вырез 8. Далее необходимо, преодолевая сопротивление пружины 15, совместить отверстие 12 в выступе 11 с отверстием 9 в колодке 8, после чего фиксатор 5 продвинуть через отверстие 9 и отверстие 12.
[27]Для снятия крышки 4 с оружия вывести фиксатор 5 из зацепления с отверстием 12 в выступе 11. После чего, потянув крышку 4 назад, отделить ее от ствольной коробки 1.
[28]Предложенная конструкция стрелкового оружия позволяет повысить эксплуатационные характеристики за счет обеспечения стабильного возвращения в исходное положение при стрельбе и единообразного положения на оружии после снятия и последующей установки крышки с закрепленными на ней прицелами.
