СОЕДИНЕНИЕ ТРУБОПРОВОДОВ

Изобретение относится к области машиностроения, а именно для соединения линий трубопроводов. Соединение труб, имеющих муфту раструба и гладкий конец, осуществляется путем установки в кольцевой паз муфты стопорных элементов по всей окружности гладкого конца трубы, что позволяет равномерно распределить зажимающее усилие. Для надежности соединения стопорные элементы фиксируются лентой. Изобретение повышает надежность соединения трубопроводов, преимущественно большого диаметра. 2 ил.

Соединение трубопроводов, состоящее из труб, имеющих муфту раструба и гладкий конец, отличающееся тем, что стопорные элементы распределяются по всей окружности гладкого конца трубы и образуют между наплавленным кольцеобразным упором и муфтой раструба равномерное зажимающееся усилие, на муфте раструба выполнены два окна, конструктивно обеспечивающие свободную установку в кольцевой дугообразный паз и замыкание соединения после поворота стопорных элементов по окружности гладкого конца трубы, стопорные элементы фиксируются на гладком конце трубы лентой, фиксирующая лента выполнена из материалов, обеспечивающих гибкую деформацию при отклонении осей гладкого конца трубы и муфты раструба на угол, определенный конструкцией соединения, а стопорные элементы выполнены из высокопрочного чугуна или другого материала, равноценного по прочности и коррозионной стойкости.

Изобретение относится к области машиностроения, а именно к соединениям трубопроводов линий водоснабжения, канализации, теплоснабжения, нефтяной и газовой отрасли.

Наиболее близко к предлагаемому соединению трубопроводов относится соединение, содержащее кольцеобразный упор, выполненный на гладком конце трубы, а между муфтой раструба и кольцевым упором гладкого конца установлены два стопорных элемента, удерживаемые между собой дугообразной штангой [SU 6430971].

Цель изобретения - обеспечение более надежного соединения труб, особенно больших диаметров.

Эта цель достигается установкой стопорных элементов по всему диаметру гладкой части трубы и фиксацией этих элементов гибкой лентой.

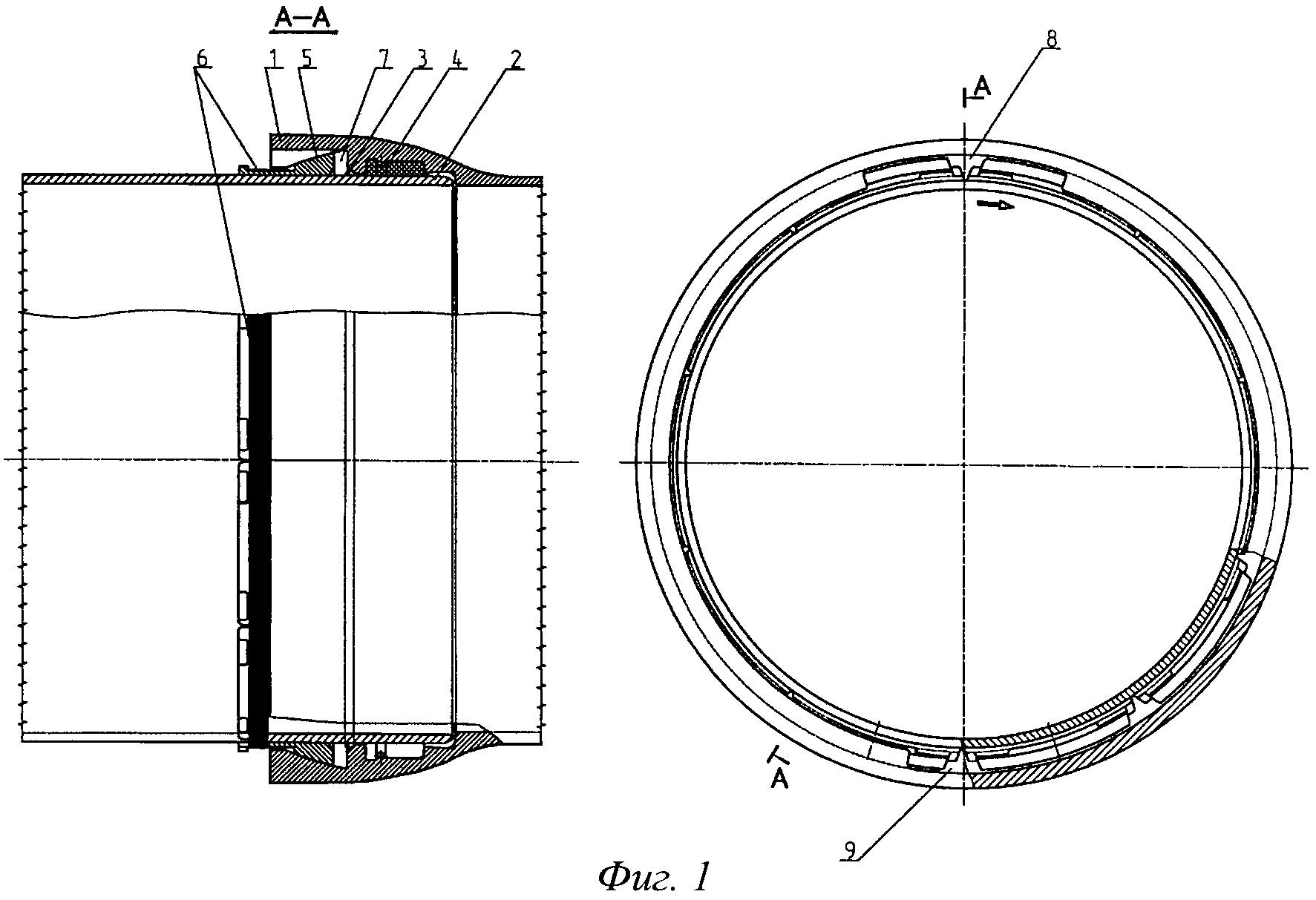

На фигурах 1 и 2 представлено описываемое соединение.

Соединение состоит из муфты раструба 1, трубы с гладким концом 2, между которыми установлена уплотняющая манжета 4, кольцеобразного упора 3, стопорных элементов 5 и фиксирующей ленты 6.

Работает устройство следующим образом.

Труба из высокопрочного чугуна, изготовленная методом центробежного литья, имеет гладкий конец 2, где на некотором расстоянии от его края наплавляется кольцеобразный упор 3. Муфта раструба 1 имеет кольцевой дугообразный паз 7 и два окна 8 и 9 на торце муфты.

В муфту раструба устанавливается уплотняющая манжета 4, гладкий конец трубы 2 вдвигается в муфту раструба 1. Через окно муфты раструба 8 вставляются стопорные элементы 5 и по кольцевому дугообразному пазу 7 распределяются вправо и влево вокруг всей окружности гладкого конца трубы 2. После установки всех стопорных элементов 5, предусмотренных конструкцией соединения, их поворачивают в одну сторону до тех пор, пока два последних стопорных элемента будут видны из окна 8 наполовину. Для облегчения сдвига стопорных элементов по окружности трубы предусмотрено окно 9 на торце муфты раструба 7. Стопорные элементы 5 стягиваются фиксирующей гибкой лентой 6, которая выполнена из материалов, обеспечивающих гибкую деформацию при отклонении осей гладкого конца трубы 2 и муфты раструба 1 на угол, определенный конструкцией соединения. Стопорные элементы 5 выполнены из высокопрочного чугуна или другого материала, равноценного по прочности и коррозионной стойкости.
