патент
№ RU 2153511
МПК C08L83/00

СПОСОБ ИЗГОТОВЛЕНИЯ ФУНКЦИОНАЛЬНО-КОСМЕТИЧЕСКОЙ ОБОЛОЧКИ ИЗ СИЛИКОНА ПРОТЕЗОВ РУК

Авторы:
Махонин П.И. Фаенова М.В. Максименко Н.В.
Все (15)
Правообладатель:
Все (3)
Номер заявки
99102876/04
Дата подачи заявки
12.02.1999
Опубликовано
27.07.2000
Страна
RU
Дата приоритета
14.06.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Реферат

Изобретение относится к области медицины, а именно к протезированию и протезостроению. Описывается способ изготовления функционально-косметической оболочки из силикона протезов рук, который состоит в том, что приготовленную силиконовую композицию, составляющую из 2-х компонентов силиконового геля, вакуумируют. В предварительно нагретую до 60 ± 5oС гальваноформу заливают необходимое количество смеси в зависимости от типоразмера функционально-косметической оболочки и путем ополаскивания формы получают оболочку в гальваноформе. Гальваноформу вместе с оболочкой помещают для вулканизации в термошкаф при температуре 100 ± 3oС в течение 20 - 25 мин, после чего гальваноформу охлаждают до 30 ± 5oС, готовое изделие, извлеченное из формы, промывают нейтральным моющим средством, а затем ее просушивают. Описывается еще один способ изготовления оболочки из силикона протезов рук. Технический результат - ускорение и усовершенствование технологии изготовления функционально-косметической оболочки из силикона, а также улучшение гигиенических свойств и снижение трудозатрат при сборке и разборке протезов рук. 2 с.п. ф-лы, 1 ил.

Формула изобретения

1. Способ изготовления функционально-косметической оболочки из силикона протезов рук, отличающийся тем, что приготовленную силиконовую композицию, состоящую из 2-х компонентов силиконового геля, вакуумируют, в предварительно нагретую до 60 ± 5oC гальваноформу, заливают необходимое количество смеси в зависимости от типоразмера функционально-косметической оболочки, затем методом ополаскивания формы получают оболочку и помещают ее для вулканизации в термошкаф при 100 ± 3oC в течение 20 - 25 мин, после чего гальваноформу охлаждают до температуры 30 ± 5oC, готовое изделие, извлеченное из формы, промывают нейтральным моющим средством, а затем ее просушивают.
2. Способ изготовления функционально-косметической оболочки из силикона протезов рук, отличающийся тем, что гальваноформу помещают в термошкаф при температуре 180 ± 2oC на 2 мин, а затем в нагретую форму заливают до полного объема отвакуумированную силиконовую композицию, состоящую из 2-х компонентов, которую выдерживают 1 мин, после этого ее сливают и ставят гальваноформу в термошкаф для вулканизации на 20 - 24 мин при температуре 180 ± 5oC, после чего охлаждают до 30 ± 5oC.

Описание

Изобретение относится к области медицины, а именно к протезированию и протезостроению.

Известна функционально-эластичная оболочка протезов рук фирмы Отто Бок (германия) (Проспект фирмы Отто Бок N 11, 1984 г.).

Однако способ изготовления этого изделия данная фирма не публикует, поэтому за прототип принять его не можем.

Наиболее близким к способу по изобретению является способ изготовления косметической оболочки для протезов рук (ЦНИИП ТУ 213 РФ 1-371-88 Государственный комитет стандарта РФ зарегистрирован 24.08.88 г. N 200/026703/01).

Способ осуществляют следующим образом.

Первоначально готовят поливинилхлоридный пластизоль (пасту): дисперсии стабилизаторов, которые загружают в барабан шировой мельницы емкостью 2-4 литра и диспергируют их в течение 24 часов, затем взвешивают смолу ПВХ, пластификаторы, мягчители.

Смолу ПВХ заливают пластификатором и оставляют его набухать при комнатной температуре в течение суток, а затем взвешивают стабилизаторы, которые добавляют в набухшую смолу, полученную ПВХ пасту вакуумируют.

Заливают неокрашенную пасту в гальваноформу, опускают гальваноформу в ванну на 5-7 секунд и затем поднимают ее и выливают излишки ПВХ-пасты в течение 1,5-2 минут.

Опускают гальваноформу в ванну с температурой парафина 130oC на 40-60 секунд для предварительного желирования пленки.

Вынимают гальваноформу из ванны и заливают в нее окрашенную ПВХ-пасту и через 2-3 секунды выливают излишки ПВХ-пасты. Помещают гальваноформу в ванну с температурой парафина 180oC и окончательно желируют 3 минуты. Гальваноформу охлаждают в ванне с проточной водой до температуры 40-50oC и извлекают готовую оболочку.

К недостаткам способа изготовления косметической оболочки следует отнести довольно длительный и трудоемкий, сложный (2-х стадийный) процесс, плохую цветосветотермостабилизацию, несмываемость пятен на поверхности оболочки, сложность снятия и надевания на протез руки из-за плохой эластичности и растяжимости, что затрудняет сборку и разборку, повышает трудозатраты.

Целью изобретения является ускорение и усовершенствование способа изготовления функционально-косметической оболочки из силикона, а также улучшение гигиенических свойств и снижение трудозатрат при сборке и разборке протезов рук.

1-й способ. 1. Поставленная цель достигается тем, что приготовленную силиконовую композицию, состоящую из 2-х компонентов силиконового геля марки: силикосель RTV 2 и сшиватель A в соотношении 1:1 (возможно использование силиконового геля марки эластосил P 7616 A/B) ТУ 9397-026-03151337-98 - вакуумируют. В предварительно нагретую до 60 ±5oC гальваноформу заливают необходимое количество смеси в зависимости от типоразмера оболочки и путем ополаскивания формы получают оболочку в гальваноформе, гальваноформу помещают для вулканизации в термошкаф при температуре 100±3oC на 20-25 минут, затем охлаждают до 30±5oC, готовое изделие, извлеченное из формы, промывают нейтральным моющим средством, а затем оболочку просушивают.

2-й способ. 2. По усовершенствованному способу гальваноформу помещают в термошкаф при температуре 180±2oC на 2 мин, затем в нагретую форму заливают по полного объема отвакуумированный силиконовый гель, состоящий из 2-х компонентов. Силиконовый гель марки: силикосель RTV 2 и сшиватель A (в соотношении 1: 1) (возможно использование силиконового геля марки эластосил P 7616 A/B) ТУ 9397-026-03151337-98. Гель выдерживают 1 мин, после этого его сливают и ставят гальваноформу в термошкаф для вулканизации на 20-24 минуты при температуре 180± 5oC, после чего гальваноформу охлаждают до 30±5oC.

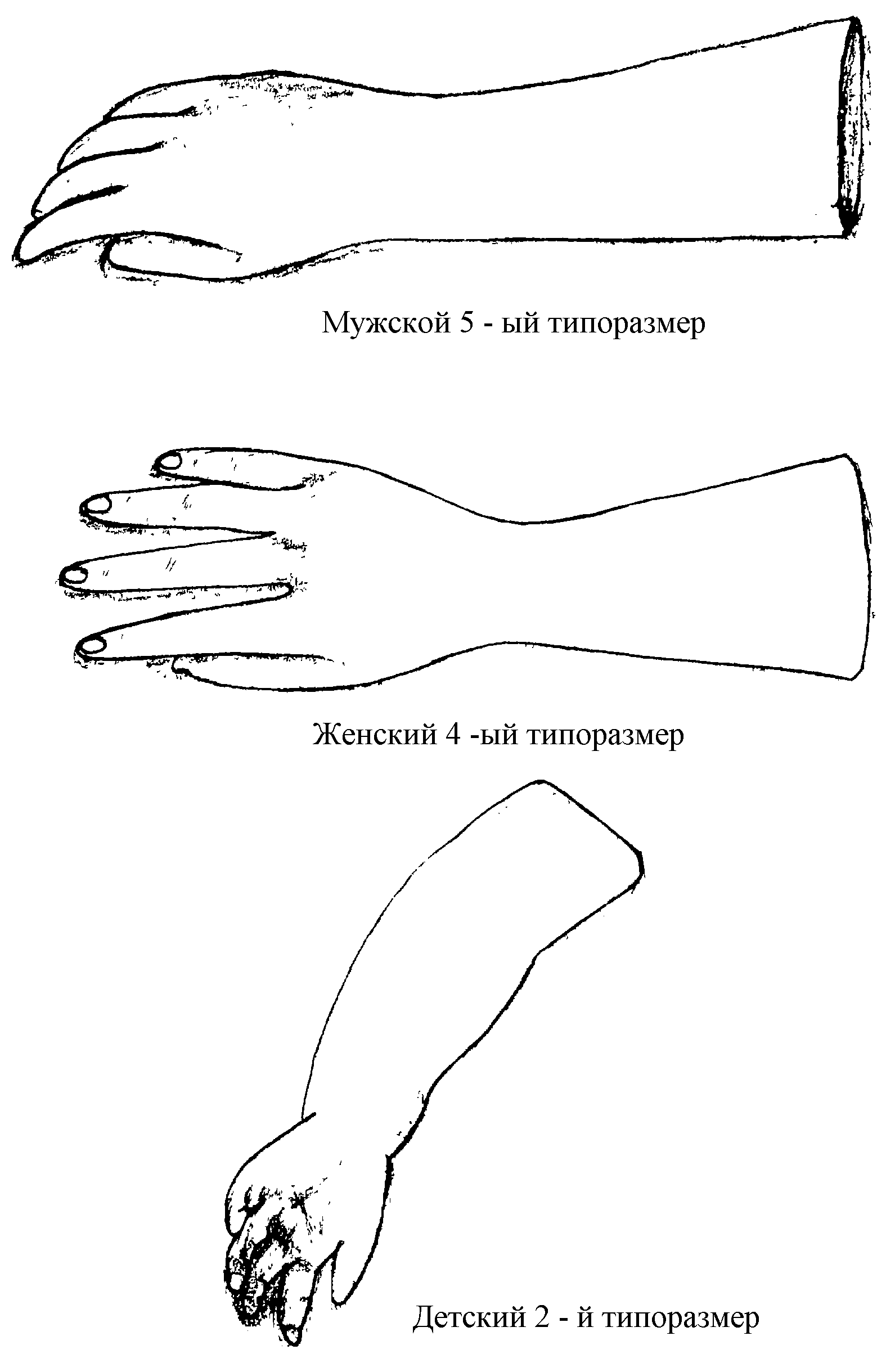

На чертеже показаны три функционально-косметические оболочки из силикона, изготовленные по предложенному способу: мужская 5-го типоразмера, женская 4-го типоразмера и детская 2-го типоразмера для левого и правого протезов рук.

Функционально-косметическая оболочка обладает большей эластичностью, на 100% превышающей эти показатели прототипа, оболочка не токсична, не вызывает аллергических реакций организма при эксплуатации протезов рук инвалидами.

Функционально-косметическая оболочка обеспечивает снижение энергозатрат на схват-раскрытие кисти протеза предплечья за счет большой ее эластичности, улучшает эстетические и санитарно- гигиенические свойства, легко смываются с поверхности типографская краска, чернила, по цвету приближается к естественному покрову кожи культи инвалида, легко снимается и надевается на протез руки, тем самым облегчается сборка и разборка протеза руки, причем увеличен гарантийный срок носки по сравнению с базовым объектом.

На заводе изготовлены и переданы в ЦНИИПП и протезно- ортопедическим предприятиям в 1998 году 30 функционально-косметических оболочек из силикона для протезирования инвалидов протезами рук. Отзывы специалистов по поводу протезирования инвалидов протезами рук с этой оболочкой положительны.

Преимущества предложенного способа изготовления фукционально- косметической оболочки по сравнению с базовым объектом следующие.

1. Ускорен и упрощен процесс изготовления функционально- косметической оболочки из силикона.

2. Увеличен срок гарантийной носки функционально- косметической оболочки из силикона в два раза, следовательно получен социально-экономический эффект.

3. Повышены функционально-косметические показатели силиконовой оболочки при ее эксплуатации инвалидами протезами рук, что позволило улучшить социально-трудовую реабилитацию и качество их протезирования.
