[3]Од Изобретение относится к строитель
ству и может быть использовано в стеновых ограждениях зданий с влажны
режимом эксплуатации и преимущественно физическими факторами агрессив ности среды.
Известно стеновое ограждение здания с влажным-режимом эксплуатации, вентилируемое через воздушную полост
и перфорации в соединительных элементах внутреннего слоя l . Однако данное ограждение характеризуется
недостаточной долговечность -вследствие невозможности обеспечения требуемой влажности бетона внутреннего
слоя и пониженными теплозащитными качествами при периодическом вентилировании из-за малой тепловой
инерционности воздушной прослойки. Наиболее близким .к предлагаемому является стеновое ограждение зданий
с влажным режимом эксплуатации, вклю чающее несущий внутренний слой из
цементного бетона, теплоизоляционный вентилируемый слой из крупнопористо
го материала со сквозными порами, конструкционно-теплоизоляционный наружный слой, вентилируемое наружным
воздухом через вентиляционные отверстия - трубки в горизонтальных щвах, поры крупнопористого материала
. Через полость под парапетом воздух удаляется наружу . Однако известное ограждение хара
теризуется недостаточной долговечностью и пониженными теплозащитными качествами из-за накопления влаги
в материале стены вследствие невозможности вентилирования в холодное время года. Проникающая из помещени
влага обуславливает интенсивную коррозию арматуры несущего слоя, сн жает теплозащитные свойства стены,
на границе среднего и наружного сло ев может образоваться конденсат. Цель изобретения - повьщ1ение сро
ка службы и теплозащитных; качеств. Указанная цель достигается тем, что в стеновом ограждении зданий с
блажным режимом эксплуатации, включаю щем несущий внутренний слой из цементного
бетона, теплоизоляционный вентилируемый слой из крупнопористо го материала со сквозными порами
и конструкционно-теплоизоляционный наружный слой, а также вентиляционные отверстия,, вентилируемый слой
вьшолнен с системой вентиляционных каналов, примыкающих к внутреннему слою и сообщающихся с порами крупнопористого материала, причем вентиляционные
отверстия выполнены во внутреннем слое и снабжены патрубками системы вентилирования.

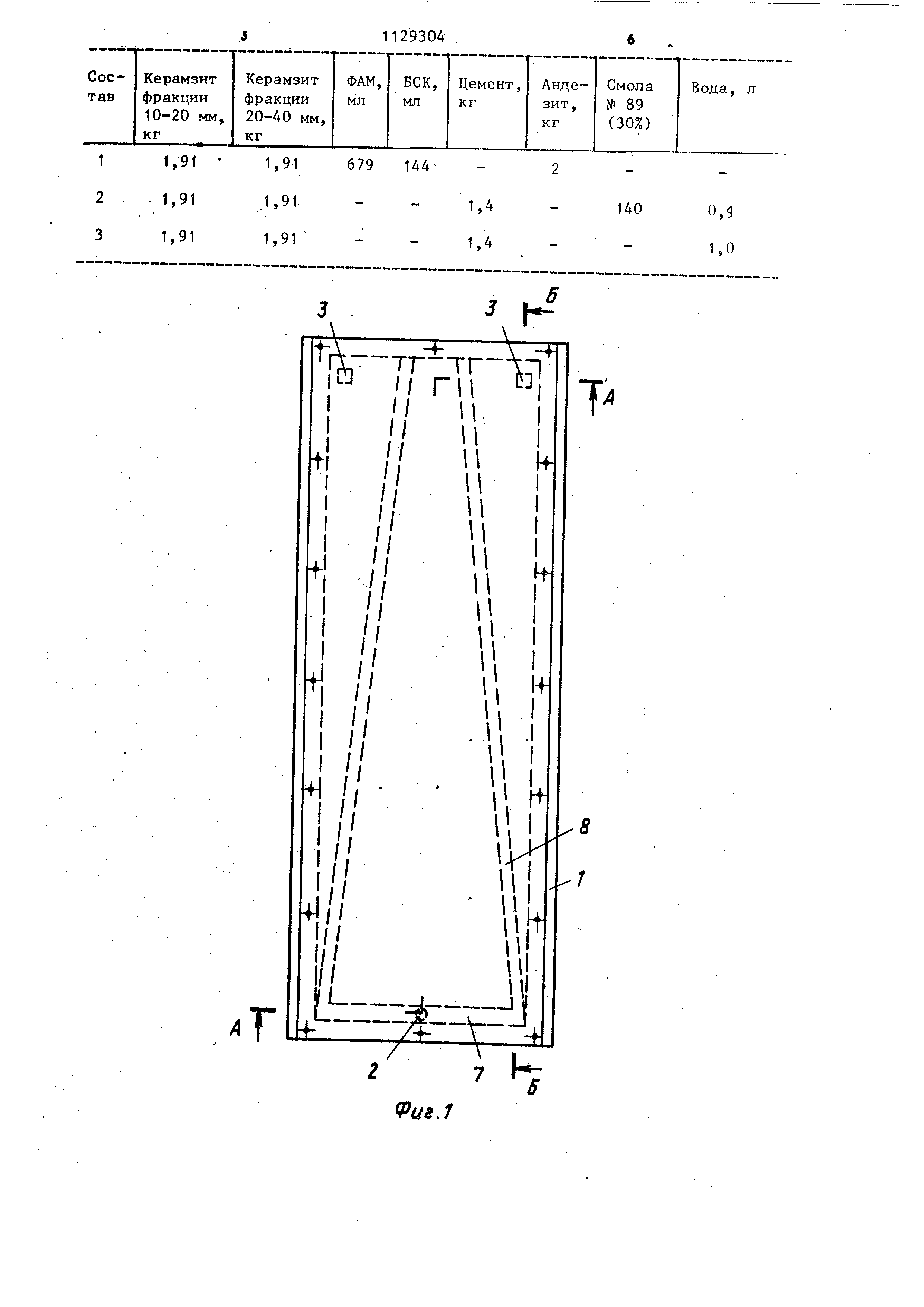

На фиг. 1 изображено предлагаемое стеновое ограждение, общий вид; на фиг. 2 - разрез А-А на фиг. 1;
на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - поперечный профиль арматурной сетки; на фиг. 5 - элемент

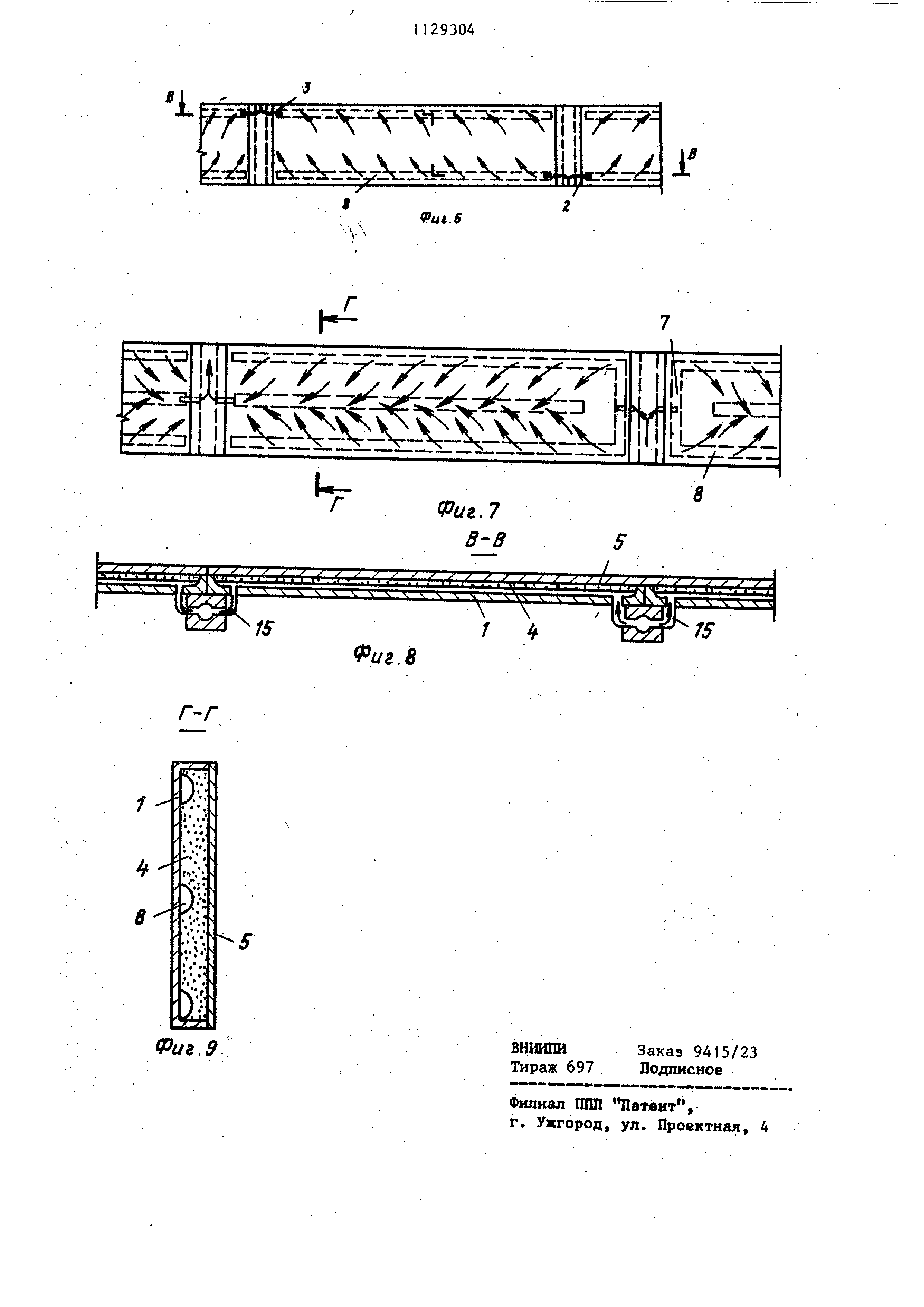

крепления листового облицовочного слоя, разрез; на фиг. 6 и 7 - варианты стенового ограждения; на
фиг. 8 - разрез В-В на фиг. 6; на фиг. 9 - разрез Г-Г на фиг. 7. Стеновое включает несупщй
внутренний слой 1 с приточными 2 и вытяжными 3 вентиляционными
отверстиями, теплоизоляционный вентилируемый слой 4 из крупнопористого
материала со сквозными порами и конструкционно-теплоизоляционный наружный слой 5.
Несущий слой 1 выполнен из легкого или тяжелого бетона на цементном
или цементно-полимерном связующем, армирован профилированной арматурной
сеткой 6 по полке и рабочей арматурой по ребру. Указанное армирование
повышает надежность работы панели при коррозии арматуры. Теплоизоляционный
ве-нтш1ируемый слой 4 выполнен из крупнопористого керамзитобетона на цементном, цементно-полимерном
или полимерном связующем. Рекомендуемые составы приведены в таблице.
Данные составы имеют объемную массу 370-520 кг/м, коэффициент воздзтхопроницаемости 80160
кг/м-г-мм вод.ст., кубиковую прочность на сжатие 2,5-4,0 МПа и открытую сквозную пористость 30-40% ,
Однако вентилирование только через поры крупнопористого материала практически
не обеспечивает необходимую нижекритическую влажность материала
несущего слоя, при котором отсутствовала бы коррозия арматуры, из-за
недостаточной интенсивности вентилирования . Добиться достаточного
интенсивного вентилирования при практически допустимых энергозатратах
позволяют вентиляционные каналы. Поперечный 7 и продольные 8 вентиляционные каналы шириной 150-250 мм
и высотой 2/5-4/5 толщины вентнлируеМОго слоя 4 имеют форму полукруга в
поперечном сечении и выполнены примыкающими к несущему слою 1 прямолинейной стороной. Это обеспечивает
наиболее интенсивное движение возду ха вдоль поверхности несущего слоя.
Наружный слой 5 выполнен из эффективного теплойзолятора 9, облицованного конструктивным листовым
материалом 10. Наружный слой 5 может быть выполнен также из жестко го напьшяемого или заливочного
замкнутоячеистого пенопласта интегральной структуры. Приточное вентиляционное отверстие
2 непосредственно сообщается с поперечным вентиляционным каналом 7 Вытяжные вентиляционные отверстия 3
с продольными вентиляционными каналами 8 непосредственно не сообщаются
. Для более равномерного вентилирования продольные вентиляционные каналы 8 расположены под углом 1545
к вертикальной оси. Облицовочный слой 10 из малопроницаемого конструктивного листового
материала крепится к несущему слою посредством винтовых тяг 11, которые являются выпусками поперечной
арматуры. Головка тяговой гайки 12 находится внутри пластмассовой специальной шайбы 13 и заделывается
мастикой 14. Указанная конструкция крепления позволяет регулировать плотность примыкания слоев панели
и легко производить их выборочный ремонт. Вентилирование панели производит
ся специально подготовленным воздухом через вентиляционные отверстия,
каналы и поры теплоизоляционно-вент лируемого слоя. Специальная подготовка воздуха для вентилирования
заключается в изменении его температзгры и влажности. Начальная тем пература, влажность, напор воздуха
и время вентилирования определяется По известным- методам расчета в зави
симости от конкретных условий экспл атации панели и требований, предъяв ляемых к ней.
Изготовление панели может производиться в следующей последовательности .После
установки арматуры в форму и ее фиксации формируется несущий
слой 1, например, из бетона марки 300 и производится тепловая обработка
. После распалубки несущий слой 1 переворачивают, устанавливают пустотообразователи
вентиляционных каналов 7 и 8, без виброуштотнения укладывают слой крупнопористого ,
керамзитобетона и разравнивают поверхность вровень с ребрами несущего слоя. Устанавливают и закрепляют
тяговыми гайками 12 предварительно склеенные между собой эффективный
утеплитель 9 и облицовочный слой 10, Тепловую обработку уложенной массы
целесообразно производить через пустотообразователи . После извлечения ,
пустотообразователей задельгаают отверстия в поперечном ребре и мастикой
14 заделывают головки тяговых гаек 12. Предлагаемая панель может использоваться
также для отопления и вентилирования помещения, при этом обес- печивается не только коррозионная
стойкость панели, но и благоприятные санитарно-гигиенические условия в
помещении. При горизонтальной разрезке предлагаемое стеновое ограждение
может быть вьшолнено с параллельными продольными вентиляционньми каналами
8 (фиг.6 и 7). При этом колонны целесообразно использовать в качестве
приточных и вытяжных воздуховодов, соединенных посредством патрубков
15 с соответствукщими вентиляционными каналами. Патрубки 15 в данном
случае вьтолняют не только соединительные , но и крепежные функции.
Экономическая эффективность изобретения определяется повыщением долговечности панели и улучшением.
ее теплозащитных качеств, достигаемыми вследствие регулирования термовлажностного
режима стены в процессе эксплуатации путем вентилирования специально подготовленным воздухом,
чем исключйРется конденсатообразова- ния и повьш1аются гигиенические свойства стены.
