патент
№ RU 2703919
МПК F41A21/00

Дульное устройство стрелкового оружия

Авторы:
Уржумцев Сергей Владимирович Сибиряков Кирилл Дмитриевич Рекухин Александр Сергеевич
Все (5)
Номер заявки
2019106770
Дата подачи заявки
12.03.2019
Опубликовано
22.10.2019
Страна
RU
Как управлять
интеллектуальной собственностью
Чертежи
2
Реферат

Дульное устройство стрелкового оружия содержит корпус с установленными в нем: центрирующим элементом, втулкой сепаратора и сепаратором с пулевым каналом, состоящим из последовательно расположенных элементов, образующих расширительные камеры. Между центрирующим элементом и втулкой сепаратора в корпусе образована предварительная камера, в которой жестко установлено не менее одной перегородки с пулевым каналом, соприкасающейся с внутренней поверхностью корпуса дульного устройства. Перегородки расположены последовательно и выполнены в виде пластин цилиндрической формы с лысками. Технический результат – повышение живучести дульного устройства, снижение температуры, скорости движения и давления пороховых газов, снижение пламенности и искрения при выстреле. 2 з.п. ф-лы, 6 ил.

Формула изобретения

1. Дульное устройство стрелкового оружия, содержащее корпус с установленными в нем: центрирующим элементом, втулкой сепаратора и сепаратором с пулевым каналом, состоящим из последовательно расположенных элементов, образующих расширительные камеры, отличающееся тем, что между центрирующим элементом и втулкой сепаратора в корпусе образована предварительная камера, в которой жестко установлено не менее одной перегородки с пулевым каналом, соприкасающейся с внутренней поверхностью корпуса дульного устройства.

2. Дульное устройство по п.1, отличающееся тем, что перегородки расположены последовательно и выполнены в виде пластин цилиндрической формы с лысками.

3. Дульное устройство по п.1, отличающееся тем, что перегородки установлены с угловым смещением α относительно друг друга, пропорциональным количеству перегородок.

Описание

[1]

Изобретение относится к стрелковому оружию, в частности, к дульным устройствам стрелкового оружия.

[2]

Известен глушитель Kalashnikov Reflex Suppressor KRS (http://guns.connect.fi/rs/krsgraaf.html), содержащий корпус с крепежным элементом для присоединения к крепежному элементу оружия, сепаратор, состоящий из ряда перегородок в виде сопловых насадок, образующих расширительные камеры, и предварительной расширительной камеры, образованной между корпусом и сепаратором.

[3]

Известен прибор для беззвучной и беспламенной стрельбы из 7,62-мм модернизированного автомата Калашникова (АКМ и АКМС) ПБС-1 (http://www.ak-info.ru/joomla/index.php/devices/14-pbs/35-pbs1), содержащий корпус с муфтой для присоединения к оружию, сепаратор, состоящий из ряда перегородок в виде сопловых насадок и резиновой сменной втулки.

[4]

Недостатками данных решений являются:

[5]

- пламенность и искрение при стрельбе штатными патронами со сверхзвуковой начальной скоростью пуль;

[6]

- большие габариты и масса;

[7]

- невозможность ведения длительной стрельбы одиночными выстрелами и, в особенности, очередями выстрелов из-за снижения эффективности и возможности поломки дульного устройства вследствие его избыточного нагрева.

[8]

Известно дульное устройство (патент РФ № 2345305 от 20.09.2006, МПК F41A 21/30, F41A 21/32), выбранное в качестве ближайшего аналога, содержащее корпус с установленными в нем: центрирующим элементом, втулкой сепаратора и сепаратора с пулевым каналом, состоящим из последовательно расположенных элементов, образующих между собой и стенкой корпуса расширительные камеры.

[9]

Недостатком данного устройства является низкая живучесть из-за воздействия струи пороховых газов на сепаратор с установленными в нем элементами, особенно при автоматической стрельбе непрерывной очередью.

[10]

Технической задачей заявляемого изобретения является повышение живучести и улучшение эксплуатационных характеристик, а именно снижение уровня звукового давления, уменьшение пламенности выстрела.

[11]

Технический результат заключается в уменьшение воздействия на сепаратор струи пороховых газов из-за установки в предварительной камере перегородок, за счет чего повышается живучесть дульного устройства, а также из-за снижения температуры, скорости движения и давления пороховых газов в предварительной камере, а затем в расширительных камерах, сгорания недогоревших в стволе пороховых частиц, что ведет к снижению пламенности и искрения при выстреле.

[12]

Поставленная задача достигается тем, что дульное устройство стрелкового оружия содержит корпус с установленными в нем: центрирующим элементом, втулкой сепаратора и сепаратором с пулевым каналом, состоящим из последовательно расположенных элементов, образующих расширительные камеры. Между центрирующим элементом и втулкой сепаратора в корпусе образована предварительная камера, в которой жестко установлено не менее одной перегородки с пулевым каналом, соприкасающейся с внутренней поверхностью корпуса дульного устройства. Перегородки расположены последовательно и выполнены в виде пластин цилиндрической формы с лысками. Перегородки установлены с угловым смещением α относительно друг друга, пропорциональным количеству перегородок.

[13]

Сущность изобретения поясняется чертежами, на которых изображено:

[14]

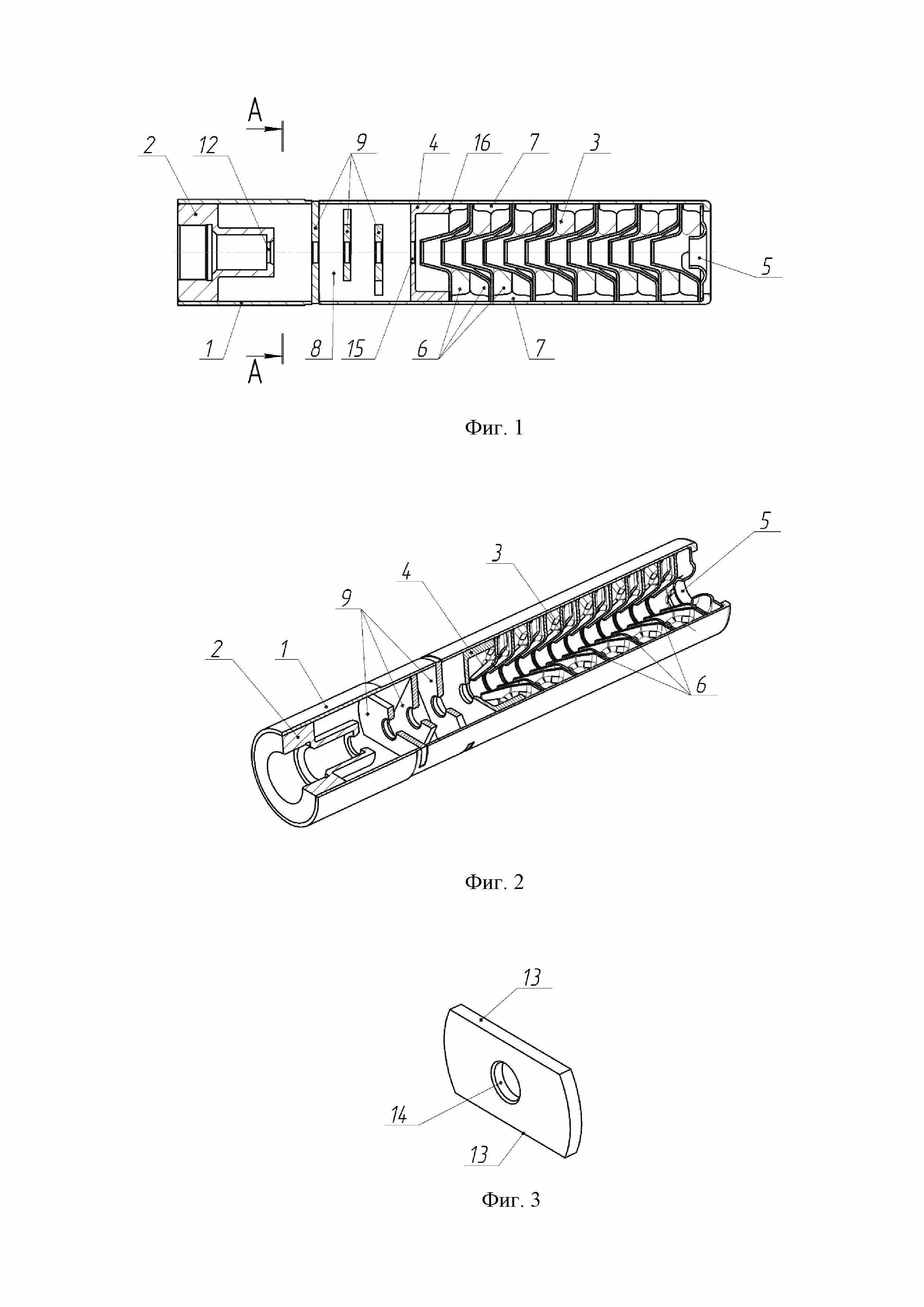

на фиг. 1 - общий вид дульного устройства;

[15]

на фиг. 2 - объемное изображение дульного устройства в разрезе;

[16]

на фиг. 3 – общий вид перегородки;

[17]

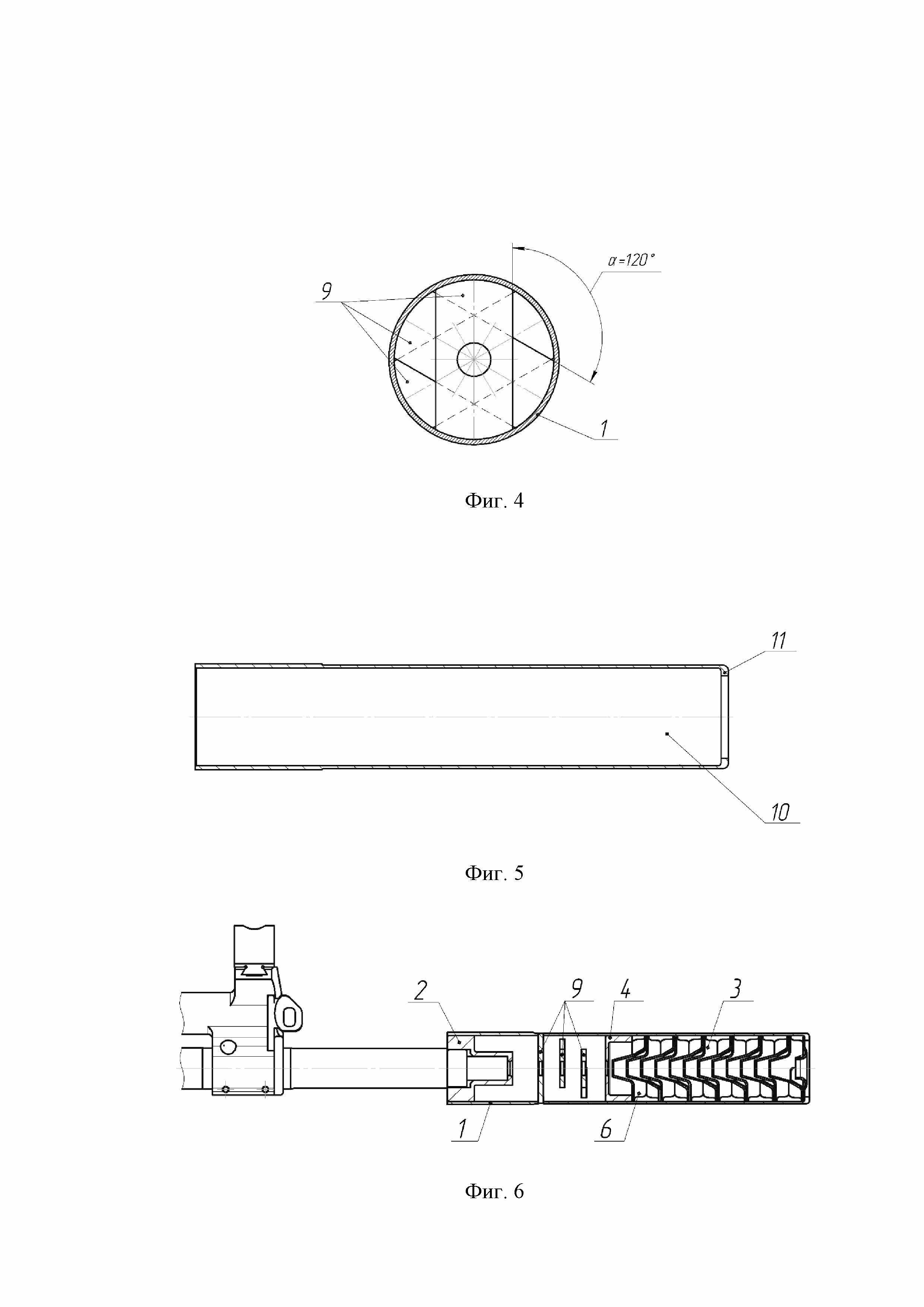

на фиг. 4 – А-А на фиг.1 - вариант расположения перегородок;

[18]

на фиг. 5 – общий вид корпуса;

[19]

на фиг. 6 – общий вид дульного устройства, установленного на оружие.

[20]

Дульное устройство состоит из корпуса 1 с расположенными в нем: центрирующим элементом 2, сепаратором 3 и втулкой 4 сепаратора. Сепаратор 3 выполнен с пулевым каналом 5 и состоит из последовательно расположенных элементов 6. При этом элементы 6 могут быть выполнены любой конфигурации. Каждый предыдущий и последующий элементы 6, и стенка корпуса 1 образуют расширительные камеры 7, где происходит дальнейшее снижение скорости пороховых газов, их интенсивное охлаждение и догорание несгоревших частиц пороха. При этом в корпусе 1 между центрирующим элементом 2 и втулкой 4 сепаратора образована предварительная камера 8. В предварительной камере 8 установлены перегородки 9 (фиг. 1). Корпус 1 выполнен цилиндрической формы с центральным отверстием 10 и выступом 11 в передней части корпуса для упора сепаратора 3 (фиг. 5). Корпус 1 служит для размещения и взаимной ориентации всех частей дульного устройства. Центрирующий элемент 2 выполнен в виде цилиндрической детали с центральным отверстием 12. Центрирующий элемент 2 жестко закреплен в корпусе 1 и служит для установки на оружие, центрирования дульного устройства относительно канала ствола оружия и фиксации дульного устройства. Центрирующий элемент 2 формирует заднюю стенку предварительной камеры 8 (фиг. 1).

[21]

Перегородки 9 выполнены в виде круглых пластин с лысками 13 и пулевым каналом 14 (фиг. 3). Перегородки 9 жестко закреплены в предварительной камере 8. Перегородки 9 установлены последовательно и соприкасаются с центральным отверстием 10 корпуса 1. Перегородки 9 расположены с угловым смещением относительно друг друга. Перегородки 9 служат для рассечения струи пороховых газов и перемешивания их с целью снижения скорости, температуры и давления. Угловое смещение α перегородок 9 относительно друг друга пропорционально количеству перегородок 9 (фиг. 4). Например, для оружия под боеприпасы повышенной мощности, либо оружия с укороченным стволом, характеризующиеся высоким дульным давлением, требуется большее количество перегородок, установленных с меньшим угловым смещением, для более эффективного рассечения струи пороховых газов.

[22]

Втулка 4 сепаратора представляет собой тело вращения с центральным отверстием 15 и опорной поверхностью 16 для взаимодействия с сепаратором 3. Втулка 4 жестко закреплена в корпусе 1, фиксируя от продольного перемещения сепаратор 3, при этом втулка 4 формирует переднюю стенку предварительной камеры 8 дульного устройства, которая воспринимает ударную нагрузку от струи пороховых газов, предотвращая пластическую деформацию элементов 6 сепаратора.

[23]

Сепаратор 3 установлен в передней части корпуса 1 и упирается в выступ 11 корпуса. Диаметры пулевого канала 5, 14, центральных отверстий 12, 15 выполнены больше, чем калибр пули патрона, используемого в оружии, на котором установлено предлагаемое дульное устройство (фиг. 2).

[24]

Целесообразно выполнение центрирующего элемента 2, втулки 4 сепаратора, перегородок 9 и стенки корпуса 1 в районе предварительной камеры 8 толстостенными, что позволяет эффективно аккумулировать и отводить тепло, а также выполнять элементы 6 сепаратора 3 и стенку корпуса 1 в районе сепаратора 3 тонкостенными для снижения массы дульного устройства.

[25]

Дульное устройство фиксируется на дульной части ствола оружия или на дульном насадке, неподвижно закрепленном на дульной части ствола оружия, любым известным способом, например, при помощи резьбового соединения или байонетного соединения.

[26]

Рассмотрим один из оптимальных вариантов, полученный опытным путем, выполнения дульного устройства для автомата Калашникова калибра 5,45 мм, при этом количество перегородок n=3 шт., угловой шаг α=120º (фиг. 4, фиг. 6).

[27]

При выстреле пуля беспрепятственно пролетает через дульное устройство. Пороховые газы, находясь под давлением, при попадании в предварительную камеру 8 расширяются, при этом их поток рассекается перегородками 9, разделяющими предварительную камеру 9 на отдельные отсеки. Пороховые газы перетекают из отсека в отсек через пулевой канал 14 перегородок 9 и отверстия, образованные лысками 13 перегородок 9 и внутренней стенкой корпуса 1, что приводит к интенсивному перемешиванию пороховых газов внутри предварительной камеры 8. Это снижает температуру, скорость движения и давления пороховых газов, а также позволяет сгореть недогоревшим в стволе пороховым частицам, что приводит к снижению пламенности и искрения при выстреле. Неразбитая перегородками 9 струя пороховых газов ударяет во втулку 4 сепаратора 3 и теряет скорость. Далее пороховые газы через центральное отверстие 15 во втулке 4 сепаратора истекают в сепаратор 3, где при движении через последовательно расположенные элементы 6 сепаратора 3, происходит охлаждение и снижение скорости и давления пороховых газов. При этом втулка 4 сепаратора защищает элементы 6 сепаратора 3 от избыточного давления и температуры, что позволяет уменьшить толщину стенки этих элементов, а значит снизить массу сепаратора 3 и, соответственно, дульного устройства.

[28]

Таким образом, предлагаемая конструкция дульного устройства стрелкового оружия позволяет повысить живучесть дульного устройства, снизить звуковое давление и пламенность выстрела как при одиночной стрельбе, так и при автоматической стрельбе, в том числе непрерывной очередью, при этом сохранить приемлемые массогабаритные параметры дульного устройства.
