патент
№ RU 2688263
МПК H03M1/48

Цифро-аналоговая следящая система

Авторы:
Подпоркин Геннадий Евгеньевич Филенков Алексей Юрьевич Бороданов Андрей Александрович
Все (9)
Номер заявки
2018127694
Дата подачи заявки
27.07.2018
Опубликовано
21.05.2019
Страна
RU
Дата приоритета
27.05.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
5
Реферат

Изобретение относится к области автоматики и может быть использовано при построении следящих систем, управляемых от цифровых вычислительных устройств. Технический результат заключается в уменьшении зоны нечувствительности следящей системы и погрешности воспроизведения скорости и, как следствие, в повышении точности системы. Указанный технический результат достигается за счет того, что в цифро-аналоговую следящую систему, содержащую задающее цифровое вычислительное устройство, цифро-аналоговый преобразователь и скоростной привод, введен между задающим цифровым вычислительным устройством и цифро-аналоговым преобразователем n-разрядный сумматор, при этом задающее цифровое вычислительное устройство формирует заданное значение скорости в виде параллельного двоичного кода, n старшие разряды которого поступают на первый вход n-разрядного сумматора, а «n+1» разряд поступает на второй вход младшего разряда n-разрядного сумматора, а по остальным разрядам на второй вход n-разрядного сумматора поступают постоянные нули. 5 ил.

Формула изобретения

Цифро-аналоговая следящая система, содержащая задающее цифровое вычислительное устройство, цифро-аналоговый преобразователь и скоростной привод, отличающаяся тем, что между задающим цифровым вычислительным устройством и цифро-аналоговым преобразователем введен n-разрядный сумматор, при этом задающее цифровое вычислительное устройство формирует заданное значение скорости в виде параллельного двоичного кода, n старшие разряды которого поступают на первый вход n-разрядного сумматора, а «n+1» разряд поступает на второй вход n-разрядного сумматора, а по остальным разрядам на второй вход младшего разряда n-разрядного сумматора поступают постоянные нули.

Описание

Изобретение относится к области автоматики и может быть использовано при построении следящих систем, управляемых от цифровых вычислительных устройств.

Известна аналого-цифровая следящая система (авторское свидетельство №557351, СССР, 09.07.1977 г.), взятая за прототип, которая содержит: цифровое вычислительное устройство (ЦВУ), которое является задающим устройством, цифро-аналоговый преобразователь (ЦАП) и привод.

Недостатком прототипа является повышенные ошибки воспроизведения скорости на ее нижнем пороге.

Технический результат предлагаемого изобретения заключается в уменьшении ошибки воспроизведения скорости приводом и зоны нечувствительности следящей системы, и, как следствие, в повышении точности системы.

Указанный технический результат достигается за счет того, что в цифро-аналоговую следящую систему, содержащую задающее цифровое вычислительное устройство, цифро-аналоговый преобразователь и скоростной привод между задающим цифровым вычислительным устройством и цифро-аналоговым преобразователем введен n-разрядный сумматор, при этом задающее цифровое вычислительное устройство формирует заданное значение скорости в виде параллельного двоичного кода, n старшие разряды которого поступают на первый вход n-разрядного сумматора, а «n+1» разряд поступает на второй вход младшего разряда n-разрядного сумматора, а по остальным разрядам на второй вход n-разрядного сумматора поступают постоянные нули.

Изобретение поясняется следующими чертежами:

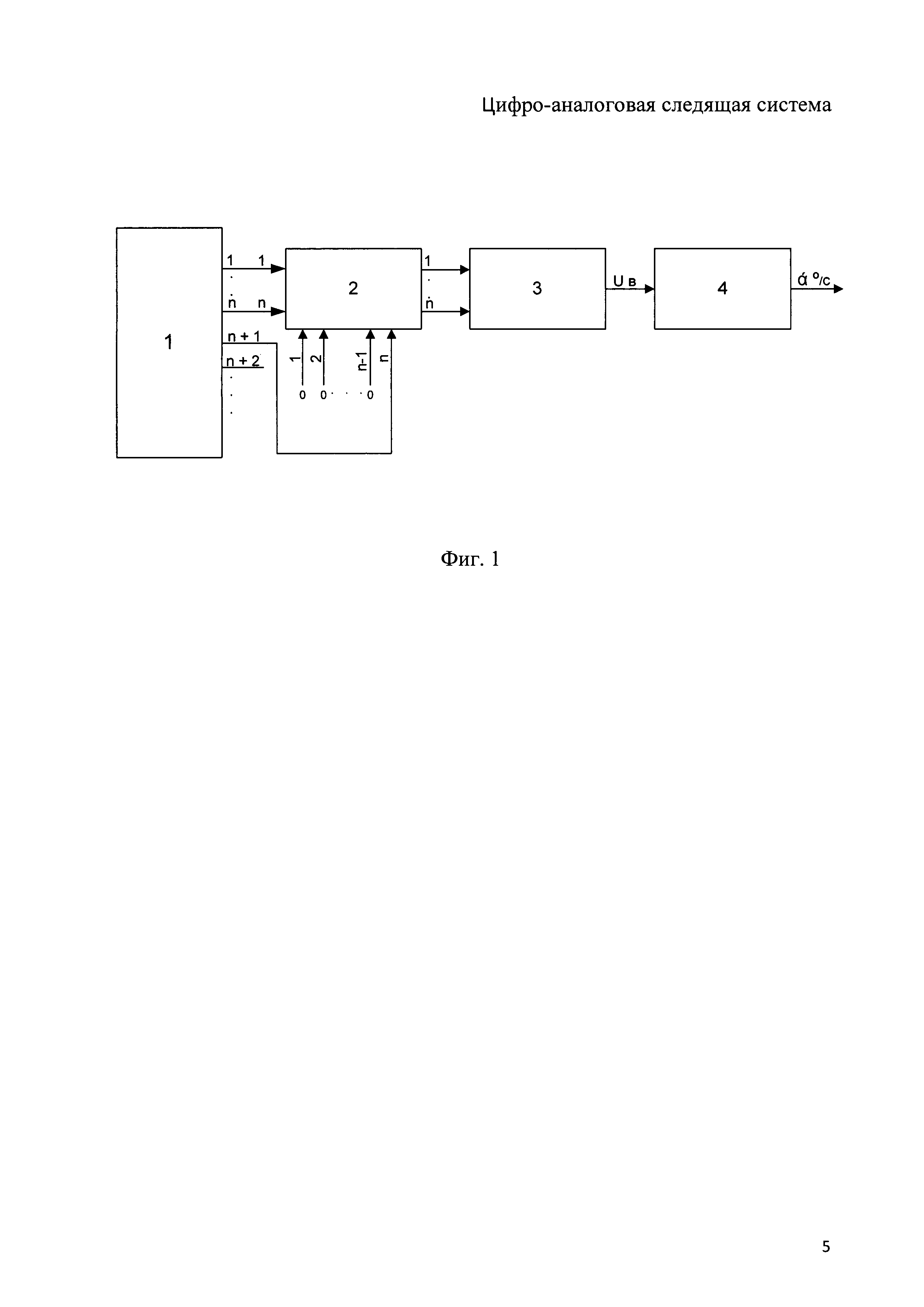

На фиг. 1 представлена блок-схема цифроаналоговой следящей системы, где:

1 - задающее цифровое вычислительное устройство (ЦВУ),

2 - n-разрядный сумматор,

3 - цифро-аналоговый преобразователь,

4 - скоростной привод.

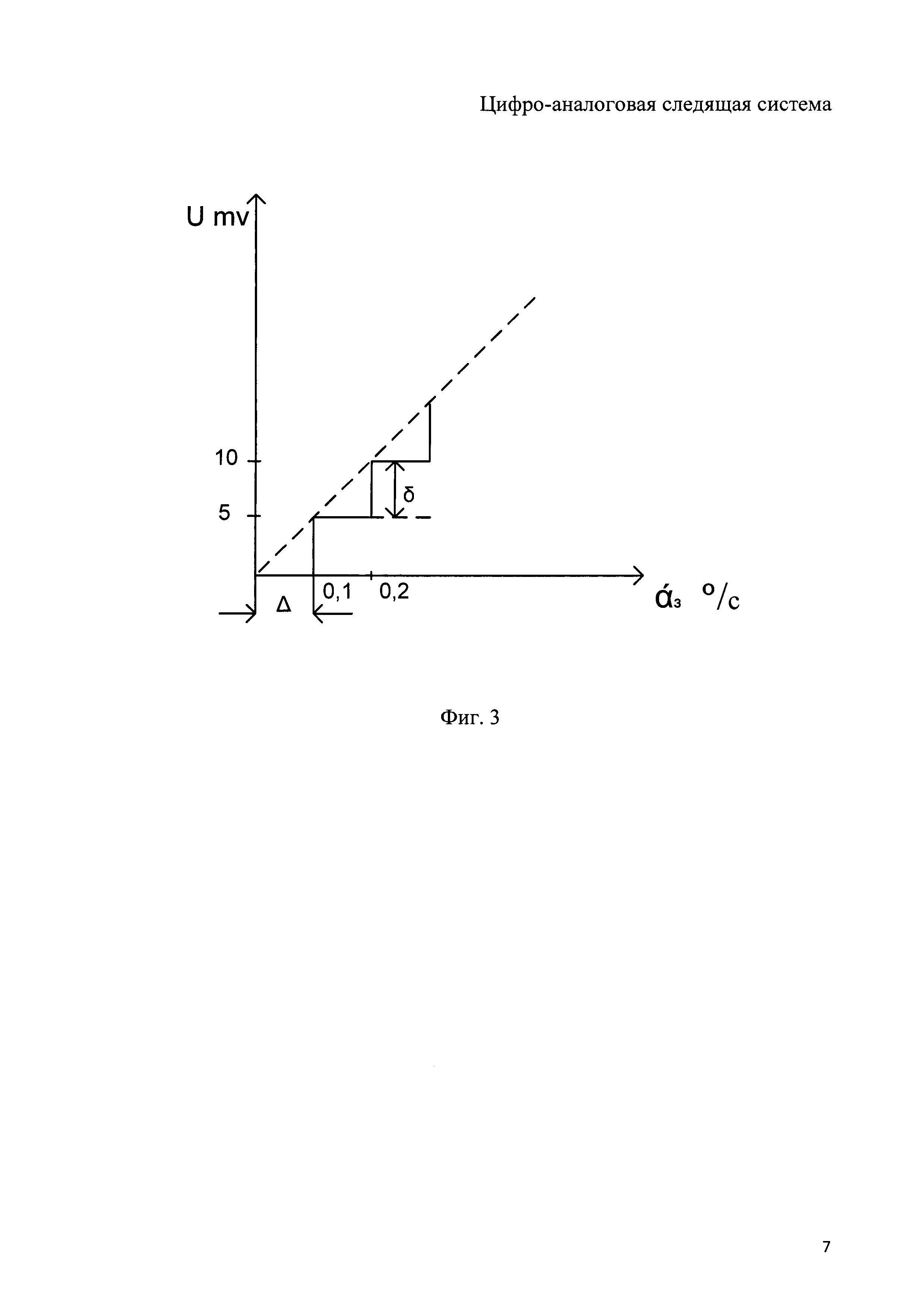

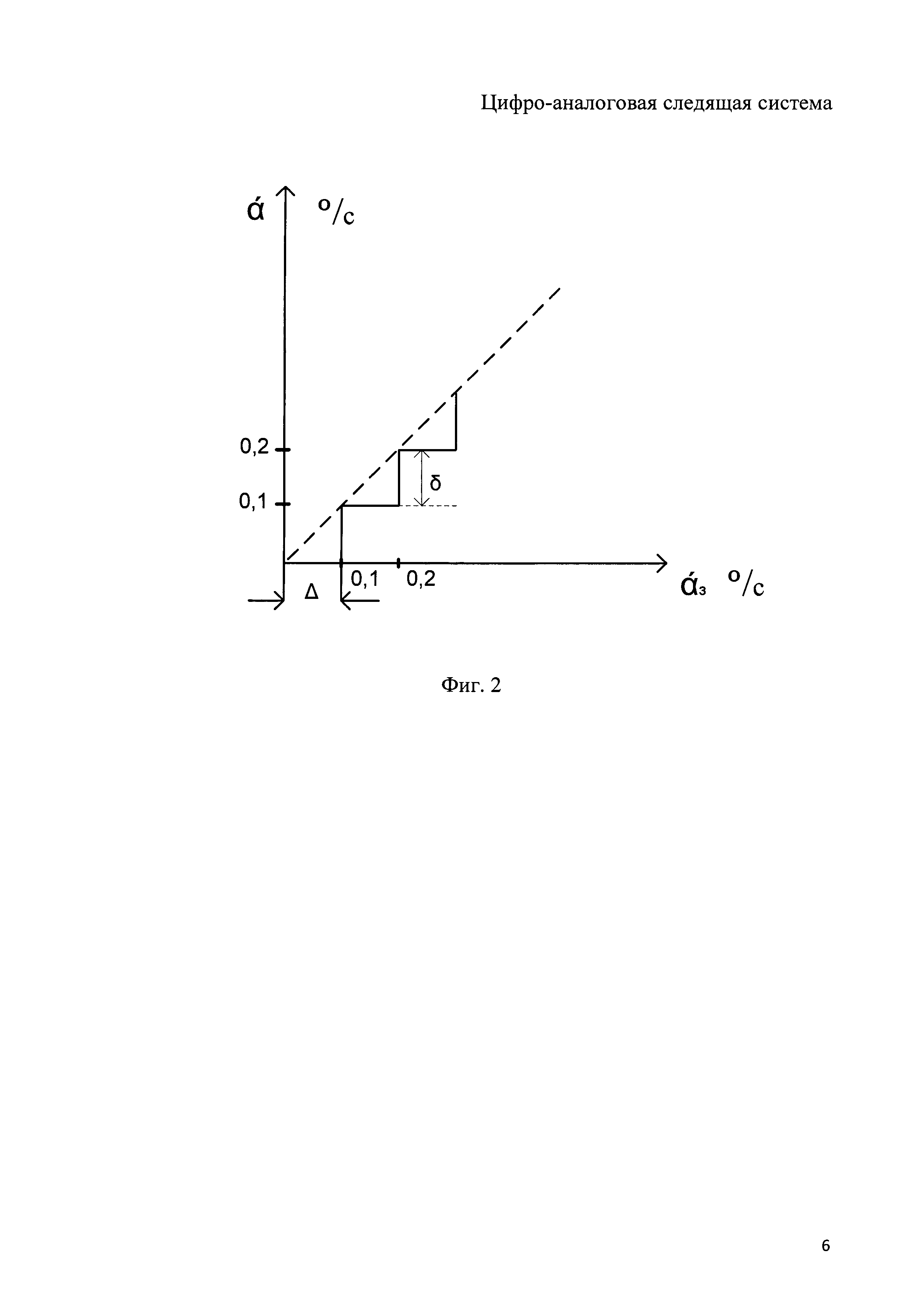

На фиг. 2, 3 представлены графики отработки скорости на нижнем пороге прототипа.

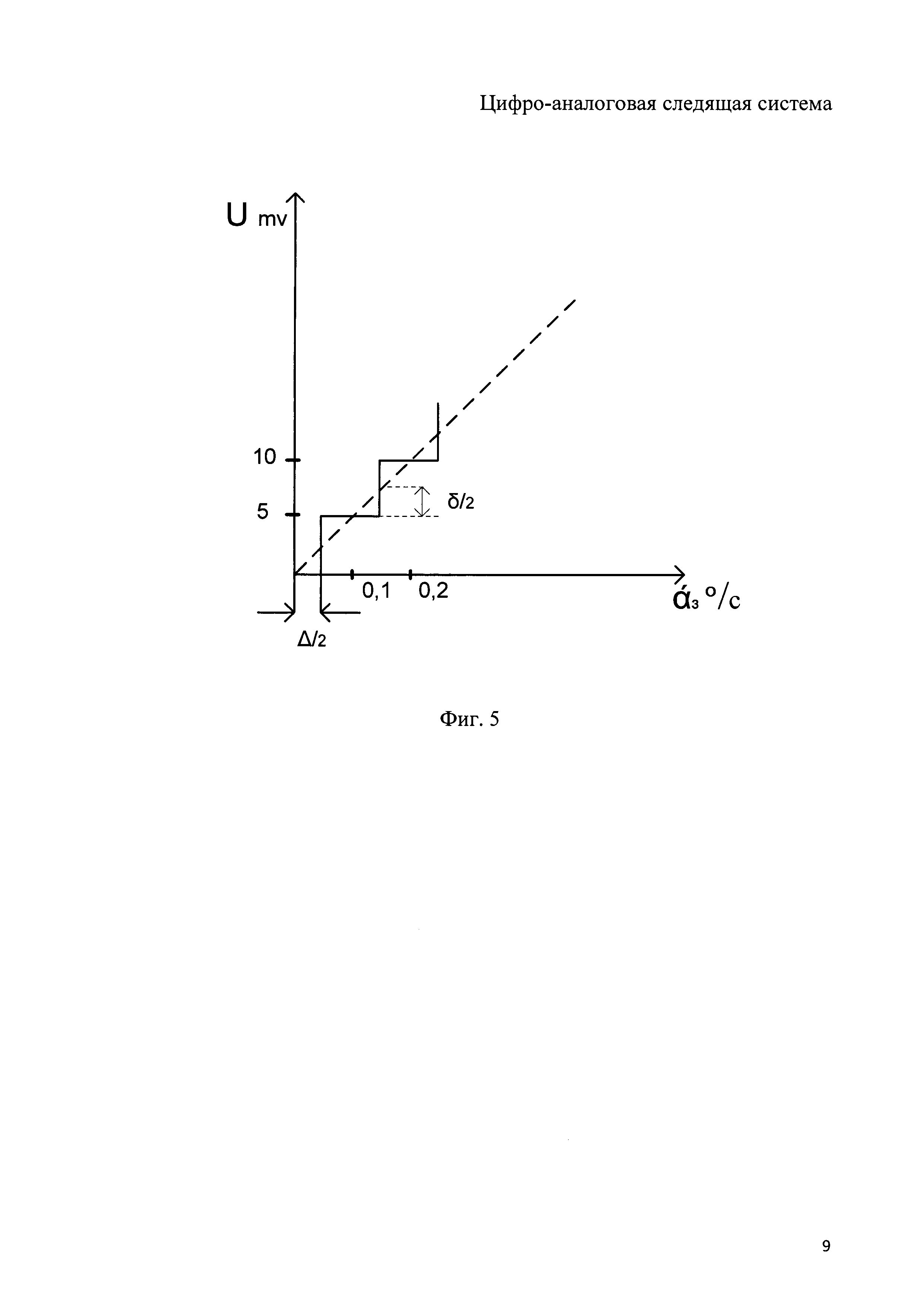

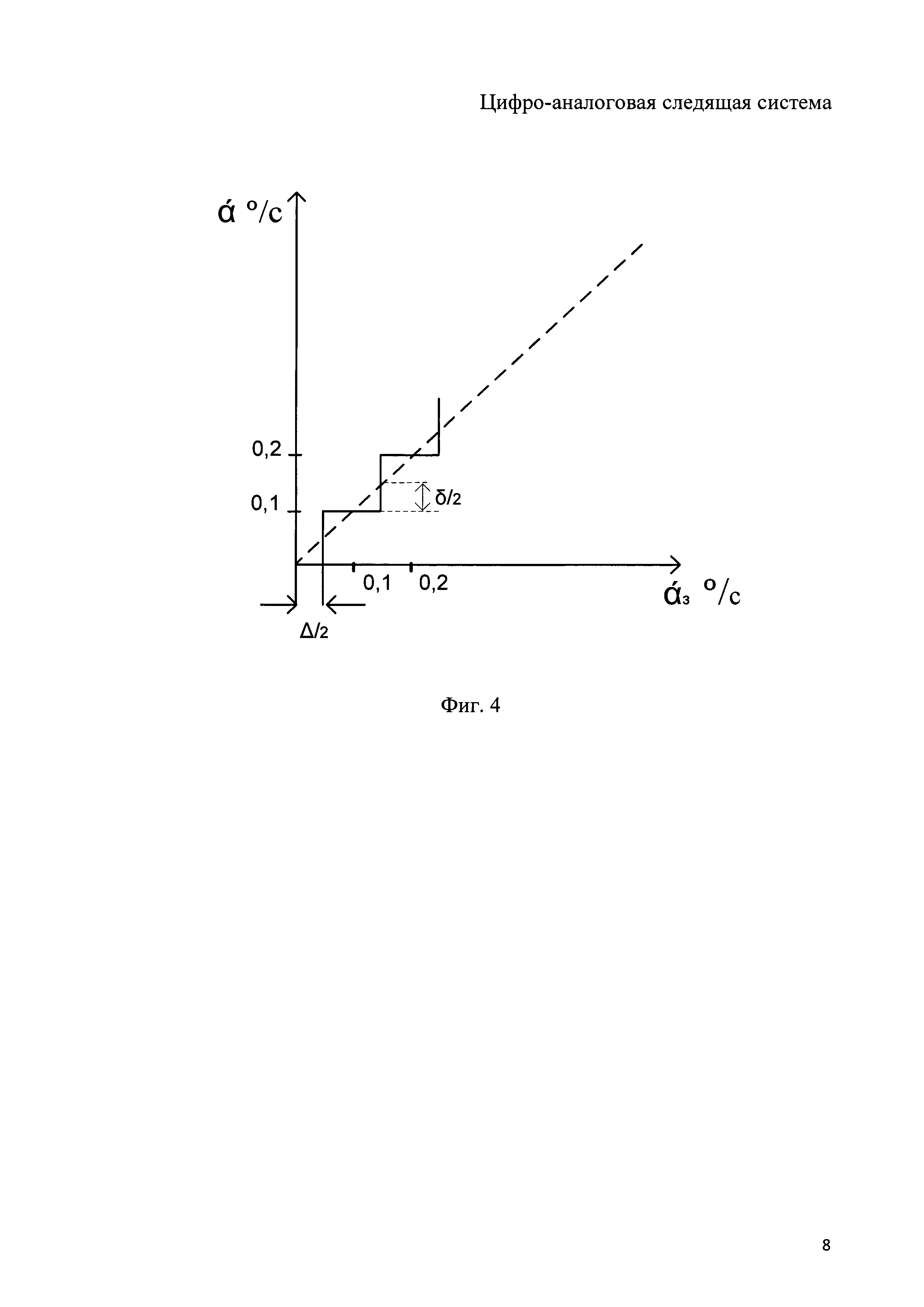

На фиг. 4, 5 представлены графики отработки скорости на нижнем пороге предлагаемой цифро-аналоговой следящей системы.

Изобретение осуществляется следующим образом.

Задающее ЦВУ соединено со скоростным приводом, который воспроизводит скорость, через цифро-аналоговый преобразователь (ЦАП), как показано на фиг. 1. Скоростной привод содержит электродвигатель, редуктор, датчик скорости и усилительно-преобразующие устройства (на фиг. 1 не показано). Задающее ЦВУ формирует заданное значение скорости в виде параллельного двоичного кода, n старших разрядов которого поступает на 1-ый вход введенного между ЦВУ и ЦАП n-разрядного сумматора. На второй вход младшего разряда n-разрядного поступает «n+1» разряд от задающего ЦВУ (старший из отбрасываемых разрядов ЦВУ), а по остальным разрядам 2-го входа n-разрядного сумматора поступают постоянные нули. Таким образом, на выходе n-разрядного сумматора формируется «поразрядный код с учетом состояния «n+1» разряда задающего ЦВУ. И этот «поразрядный код поступает на ЦАП, аналоговый выход которого является входом для скоростного привода, который отрабатывает скорость с учетом предложенной коррекции.

Эффективность предложенного устройства поясняется на фиг. 2, 3, 4, 5, где приведена статическая характеристика отработанной скорости в функции от заданного значения скорости в диапазоне нулевой и минимальной скоростях.

По оси абсцисс откладываются заданные значения скорости с квантом, соответствующим кванту «n+1» разряда задающего ЦВУ. Для конкретного примера: для 12-ти разрядного ЦАП с напряжением Umax равным 10 В и привода с максимальной отработанной скоростью равной 240°/с имеем квант ЦАП равный 5mv и ему соответствует квант скорости «n»-ого разряда равный 0,1°/с, а квант скорости «n+1» разряда равен 0,05%. По оси ординат приведены значения выходного напряжения U с ЦАП и отработки скорости с учетом «n»-разрядной сетки ЦАП. Причем в статике и при выбранных масштабах графики изменения скорости и напряжения U совпадают. Прямая, проведенная под углом 45° к оси абсцисс, при выбранных масштабах по осям абсцисс и ординат, отражает идеальную зависимость отработанной скорости от заданного значения. Отклонение от этой прямой - это мера погрешности воспроизведения скорости системой. Таким образом, как показано на фиг. 2, 3, 4, 5, в области нулевой и минимальной скоростях предложенная система имеет зону нечувствительности и абсолютную погрешность в два раза меньшую, чем у прототипа.

Таким образом, предложенное устройство позволяет в два раза улучшить отработку скорости на нижнем пороге без использования дорогих высокоразрядных ЦАП за счет использования в цифровом коде, формируемом задающим ЦВУ, дополнительного разряда «n+1».
