патент
№ RU 2624258
МПК F41F3/04

КОМПЛЕКС ОРУЖИЯ ДЛЯ ПОРАЖЕНИЯ НАЗЕМНЫХ БЕРЕГОВЫХ ОБЪЕКТОВ И СПОСОБ ЕГО ПРИМЕНЕНИЯ С ПОДВОДНЫХ НОСИТЕЛЕЙ

Авторы:
Леонов Александр Георгиевич Благов Анатолий Викторович Довгодуш Сергей Иванович
Все (12)
Номер заявки
2015141506
Дата подачи заявки
30.09.2015
Опубликовано
03.07.2017
Страна
RU
Дата приоритета
28.05.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
1
Реферат

Группа изобретений относится к боевой ракетной технике, размещаемой на подводном носителе (ПН). Для обеспечения достижения ПН стартовой позиции применения реактивных систем залпового огня (РСЗО) по выбранной береговой цели путем поражения крылатыми ракетами (КР) надводных средств противолодочной обороны (ПЛО) при их обнаружении в процессе полета КР по маршруту движения ПН осуществляется опережающий запуск КР по цели. При выходе ПН на позицию применения РСЗО из приподнятых над поверхностью воды пусковых установок РСЗО, при погруженном положении ПН, производится залповая стрельба по береговым целям. При отсутствии надводных средств ПЛО КР также наносят удар по наземным целям. Взаимодействие средств комплекса обеспечивается применением объединенной автоматизированной системы управления оружием ПН. Техническим результатом группы изобретений является обеспечение площадного поражения стратегически важных береговых объектов средствами РСЗО и высокоточными КР в прибрежной зоне вероятного противника. 2 н. и 3 з.п. ф-лы, 1 ил.

Формула изобретения

1. Комплекс оружия для поражения надводных и наземных береговых объектов, включающий крылатые ракеты с подводным стартом из пусковых установок, размещенные в герметичных контейнерах, которые в зависимости от введенного до старта полетного задания могут поражать надводные или наземные цели, средства целеуказания, бортовую систему управления пуском крылатых ракет с роботизированного или управляемого экипажем подводного носителя, находящегося в подводном положении, и реактивную систему залпового огня, в составе реактивных снарядов на направляющих с системой управления огнем, отличающийся тем, что крылатые ракеты оснащены головками самонаведения, позволяющими в процессе полета осуществлять поиск, наведение и поражение надводных целей системы противолодочной обороны и наземных объектов, комплекс снабжен системой залпового огня, реактивные снаряды которой на направляющих размещены в гиростабилизированном герметичном контейнере с открывающимися передней и задней крышками, закрепленном на поворотной платформе подводного носителя, оснащенной телескопическим выдвижным устройством и механизмом поворота относительно поперечной оси контейнера, комплекс оснащен объединенной автоматизированной системой управления, способной обеспечивать стрельбу крылатыми ракетами и реактивными снарядами системы залпового огня.
2. Комплекс оружия по п. 1, отличающийся тем, что на подводном носителе устанавливают несколько поворотных платформ с герметичными гиростабилизированными контейнерами с реактивными снарядами системы залпового огня.
3. Способ применения комплекса оружия для поражения надводных и наземных береговых объектов с подводных носителей, включающий выход подводного носителя в точку запуска крылатых ракет по информации от системы целеуказания, подготовку носителя для пуска крылатых ракет и последующего пуска реактивных снарядов реактивной системы залпового огня, подготовку полетного задания крылатых ракет с использованием автоматизированной системы управления, открытие крышки герметичного контейнера пусковой установки крылатой ракеты и пуск крылатой ракеты, отличающийся тем, что запуск крылатой ракеты осуществляют по команде от объединенной автоматизированной системы управления, обеспечивая полет крылатой ракеты по маршруту движения подводного носителя к точке пуска реактивных снарядов в режиме поиска, наведения и поражения надводных целей до береговой линии, переходя в режим поражения наземной цели, которая одновременно является целью для поражения оружием залпового огня, по факту пересечения береговой линии, при этом, в случае поражения надводной цели, находящейся на маршруте движения крылатой ракеты, для обеспечения дальнейшего беспрепятственного прохода подводного носителя до рубежа применения реактивной системы залпового огня осуществляют запуск следующей крылатой ракеты по признаку захвата головкой самонаведения крылатой ракеты надводной цели, передаваемому на борт подводного носителя, одновременно продолжают движение подводного носителя к точке пуска реактивных снарядов, где выдвигают герметичные контейнеры, в которых установлены направляющие с реактивными снарядами, в надводное положение, поворачивают герметичные контейнеры в плоскость стрельбы и на угол в вертикальной плоскости, обеспечивающий стрельбу на расчетную дальность в зависимости от координат точки пуска реактивных снарядов и координат объектов поражения, гиростабилизируют герметичный контейнер в фиксированном положении, открывают передние и задние крышки контейнеров и осуществляют пуск реактивных снарядов в последовательности, обеспечивающей устойчивость подводного носителя, приводят герметичные контейнеры в исходное положение и перемещают подводный носитель вдоль береговой линии для обстрела другого объекта оставшимся боекомплектом или уводят подводный носитель на перезарядку.
4. Способ по п. 3, отличающийся тем, что в качестве подводного носителя используют роботизированный подводный носитель, который после пуска реактивных снарядов при необходимости самоликвидируют.
5. Способ по п. 4, отличающийся тем, что самоликвидация роботизируемого подводного носителя осуществляется методом подрыва с нанесением максимального ущерба противнику.

Описание

Изобретение относится к ракетной технике морского базирования и может найти применение при создании эффективных средств вооружения подводных носителей, в том числе в варианте автоматического управления, для нанесения ущерба береговой инфраструктуре вероятного противника, исключающего ее эффективное использование стратегическими военно-морскими ударными соединениями в условиях неядерных боевых действий с применением универсальных крылатых ракет с подводным стартом и поражающих средств реактивной системы залпового огня.

Известен способ и устройство при создании комплекса ракетного оружия П-5 для вооружения крылатыми ракетами подводных носителей («История развития отечественного ракетостроения», том 1, М.: Издательский дом «Столичная Энциклопедия», 2014 год, стр. 209-215). Недостатком данного технического решения являлась невозможность проведения мероприятий по обеспечению противодействия вражеским средствам противолодочной обороны при подходе к позициям боевого применения, а нанесение ударов с больших расстояний приводило к необходимости применения только ядерных боеприпасов.

Известны эксперименты по использованию неуправляемых ракет артиллерийского образца типа: 30 cm Wurfkorpe 42 Spreng и Schveres Wurfgeraet 41 из-под воды на подводных лодках (ПЛ) Германского флота в конце второй мировой войны (Евгений Киселев «Подводные ракетоносцы третьего рейха», НВО, 18.06.2004). Недостатком технического решения является невозможность оперативного наведения по азимуту ракет на наземные объекты из-за жесткой привязки пусковых рам на корпусе ПЛ.

Известны технические решения по созданию реактивных систем залпового огня (РСЗО) наземного базирования. Недостатком данных технических решений является ориентация их на использование с наземных подвижных пусковых установок на колесном шасси, исключающего возможность скрытного применения по береговым целям со стороны моря.

Ближайшим аналогом предлагаемого технического решения в части КР является комплекс ракетного вооружения ПЛ с ракетой «БраМос» (Леонов А.Г. Военно-техническое сотрудничество с иностранными государствами по совместному созданию образцов ракетной техники: теоретические положения и практический опыт сотрудничества. - М.: Научный мир, 2009. - 200 с., ил.). Недостатком данного технического решения является возможность использования КР «БраМос» только по надводным или береговым целям в зависимости от установленной программы боевого использования.

Целью предлагаемого изобретения является создание ударно-прорывного комплекса оружия на основе многоцелевых крылатых ракет (КР) и РСЗО, размещаемых на подводном носителе (ПН), и способа его применения по средствам противолодочной обороны (ПЛО) и береговым стратегически важным объектам, находящимся в прибрежной зоне вероятного противника.

Указанная цель достигается тем, что в предлагаемом комплексе оружия для ПН крылатые ракеты оснащены головками самонаведения, позволяющими в процессе полета осуществлять поиск, наведение и поражение надводных целей системы противолодочной обороны и наземных объектов, комплекс снабжен системой залпового огня, реактивные снаряды которой на направляющих размещены в гиростабилизированном герметичном контейнере с открывающимися передней и задней крышками, закрепленном на поворотной платформе подводного носителя, оснащенной телескопическим выдвижным устройством и механизмом поворота относительно поперечной оси контейнера, комплекс оснащен объединенной автоматизированной системой управления, способной обеспечивать стрельбу крылатыми ракетами и реактивными снарядами системы залпового огня. При этом на ПН могут быть установлены несколько поворотных платформ с герметичными гиростабилизированными контейнерами с реактивными снарядами системы залпового огня.

В способе применения комплекса оружия для поражения наземных береговых объектов с ПН, включающем выход подводного носителя в точку стрельбы по информации от системы целеуказания, подготовку носителя для последовательного пуска КР и реактивных снарядов, подготовку полетного задания с использованием автоматизированной системы управления, запуск КР, осуществляют по команде от объединенной автоматизированной системы управления опережающий запуск КР, обеспечивая ее полет по маршруту движения ПН к точке пуска реактивных снарядов в режиме поиска, наведения и поражения надводных целей до береговой линии, переходя в режим поражения наземной цели, которая одновременно является целью для поражения оружием залпового огня, по факту пересечения береговой линии. При этом в случае поражения надводной цели, находящейся на маршруте движения КР, для обеспечения дальнейшего беспрепятственного прохода ПН до рубежа применения РСЗО осуществляют запуск следующей КР по признаку захвата головкой самонаведения крылатой ракеты надводной цели, передаваемому на борт ПН, одновременно продолжают движение ПН к точке пуска реактивных снарядов, где в погруженном состоянии ПН выдвигают герметичные контейнеры, в которых установлены направляющие с реактивными снарядами, в надводное положение, поворачивают герметичные контейнеры, в плоскость стрельбы и на угол в вертикальной плоскости, обеспечивающий стрельбу на расчетную дальность в зависимости от координат точки пуска реактивных снарядов и координат объектов поражения, гиростабилизируют герметичный контейнер в фиксированном положении, открывают передние и задние крышки контейнеров и осуществляют пуск реактивных снарядов в последовательности, обеспечивающей устойчивость подводного носителя. После пуска реактивных снарядов приводят герметичные контейнеры в исходное положение и перемещают подводный носитель вдоль береговой линии для обстрела другого объекта оставшимся боекомплектом или уводят подводный носитель на пополнение боекомплекта.

В случае, если в качестве ПН используют роботизируемый подводный носитель, то его после пуска реактивных снарядов при необходимости самоликвидируют методом подрыва с нанесением максимального ущерба противнику. Взаимодействие средств комплекса обеспечивается применением объединенной автоматизированной системы управления оружием ПН.

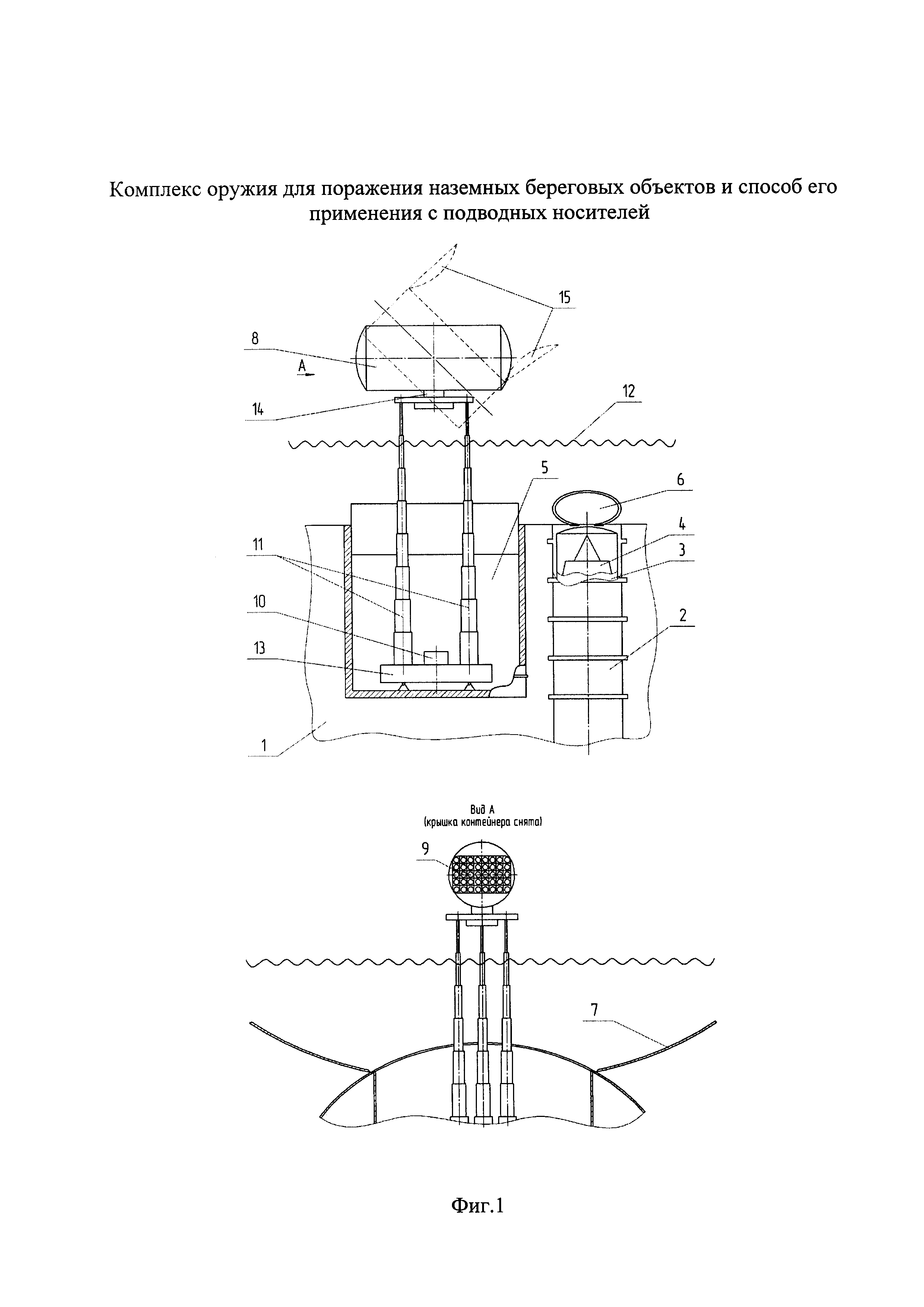

Конструктивно-компоновочная схема комплекса по предлагаемому техническому решению представлена на фиг. 1.

Принятые обозначения:

1. Корпус подводного носителя;

2. Герметичный контейнер;

3. Пусковая установка крылатых ракет (ПУ КР);

4. Крылатая ракета;

5 Герметичный отсек для пуска средств РСЗО;

6. Крышка контейнера ПУ КР;

7. Створки люка;

8. Герметичный выдвигаемый контейнер;

9. Боеприпасы РСЗО в направляющих;

10. Гидравлический привод механизма выдвижения телескопических штанг;

11. Телескопические штанги;

12. Поверхность моря;

13. Поворотная платформа;

14. Механизм гиростабилизации герметичного контейнера;

15. Крышки герметичного контейнера.

Функционирование комплекса оружия подводных носителей для поражения наземных береговых объектов осуществляется следующим образом.

Подводный носитель осуществляет боевое дежурство в нейтральных водах мирового океана в составе плавучей базы или автономно.

Внутри корпуса ПН (поз. 1) размещены герметичные контейнеры (поз. 2) для пусковых установок крылатых ракет (поз. 3), крылатые ракеты (поз. 4) и герметичные отсеки (поз. 5) для пусковых средств систем РСЗО.

При принятии решения о нанесении удара по береговой цели средствами предлагаемого комплекса с борта ПН, последний приближается к цели на расстояние эффективного использования КР против вражеских надводных средств ПЛО на маршруте движения ПН к стартовой позиции системы РСЗО с возможностью решения этой задачи при дальнейшем полете КР к береговой цели и нанесения по ней удара после пересечения береговой полосы. Открывается крышка контейнера ПУ КР (поз. 6) и из подводного положения ПН производится старт КР по одиночной или залповой схеме стрельбы.

В случае получения на борту ПН сигнала от КР о захвате цели производится запуск дополнительных КР по тому же маршруту с учетом смещения точки старта.

При достижении ПН стартовой позиции для боевого применения системы РСЗО, на ПН, находящемся в погруженном положении, открываются створки люка (поз. 7) герметичного отсека в корпусе ПН с системой заполнения забортной водой, в котором находится герметичный выдвигаемый контейнер (поз. 8) с ПУ РСЗО и комплектом боеприпасов РСЗО в направляющих (поз. 9).

С помощью гидравлического привода (поз. 10) задействуется механизм выдвижения, например 3-х телескопических штанг (поз. 11), с помощью которых выдвигают герметичные контейнеры системы РСЗО (поз. 8) в положение над уровнем моря (поз. 12), обеспечивающее расчетные условия старта боеприпасов РСЗО, поворачивают их на поворотной платформе (поз. 13) в плоскость стрельбы в направлении, заданном для поражения цели и на угол в вертикальной плоскости, для стрельбы на расчетную дальность в зависимости от координат точки пуска реактивных снарядов и координат объектов поражения, гиростабилизируют герметичный контейнер в фиксированном положении с помощью механизма гиростабилизации герметичного контейнера (поз. 14), открывают передние и задние крышки герметичных контейнеров (поз. 15) и осуществляют пуск реактивных снарядов в последовательности, обеспечивающей устойчивость подводного носителя, приводят герметичные контейнеры в исходное положение и перемещают подводный носитель вдоль береговой линии для обстрела другого объекта оставшимся боекомплектом средств РСЗО или уводят подводный носитель для пополнения боекомплекта.

Предлагаемое техническое решение по сравнению с известными позволяет обеспечить площадное поражение стратегически важных береговых объектов средствами РСЗО огромной разрушительной силы и высокоточными КР в прибрежной зоне вероятного противника. В условиях военного противостояния без применения ядерного оружия это разрушает береговую инфраструктуру материально-технического обеспечения ВМС вероятного противника как на его территории, так и территории его союзников на всей акватории Мирового океана.
